# Mesh2Splat **Mesh2Splat** 是一种快速的表面 Splatting 方法，通过利用光栅化器的插值器将 3D 网格转换为 3DGS [(3D Gaussian Splatting)](https://repo-sam.inria.fr/fungraph/3d-gaussian-splatting/) 模型。
Mesh2Splat 附带一个 **3DGS 渲染器**，用于查看转换结果。

目前，实现此目标的唯一方法是生成 3D 模型的合成数据集（相机姿态、图像渲染和初始稀疏点云），然后将其输入到 3DGS 流程中。此过程可能需要几分钟，具体取决于所使用的特定 3DGS 流程和模型。
而 **Mesh2Splat** 则通过直接使用 3D 模型中的几何、材质和纹理信息，而非经过经典的 3DGS 流程，能够在毫秒内获得输入 3D 模型的 3DGS 表示。

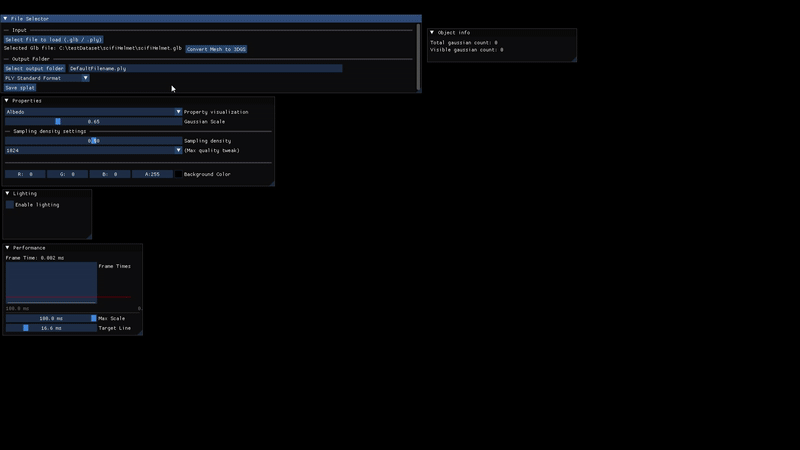

## 用例 **Mesh2Splat** 专为快速、灵活地集成到 3D Gaussian Splatting (3DGS) 工作流而设计，特别是在传统流程太慢或与某些场景不兼容的情况下。以下是一些关键用例： - **仅限 3DGS 的渲染流程** 一些 3DGS 渲染器不支持混合渲染（即混合三角网格和高斯）。在这些情况下，Mesh2Splat 能够将网格资产直接转换为纯 3DGS 格式，从而无需依赖较慢的优化流程即可进行原生渲染。 - **3DGS 优化的快速初始化** 在为 3DGS 优化流程准备模型时（例如，使用新的图像集或更改外观），拥有一个良好的初始猜测对于更快的收敛和更好的结果至关重要。Mesh2Splat 提供了一种基于几何和纹理的初始化，可以作为进一步精修的强有力起点。 - **利用高斯图元增强传统渲染器** 在以三角网格为主要表示形式但支持 3DGS 渲染的流程中，Mesh2Splat 可用于将选定的资产转换为高斯。这使开发者和艺术家能够利用高斯的独特属性。 ## 特性 ### 转换器 - **直接处理 3D 模型**：直接从 3D 网格获取 3DGS 模型（目前仅支持 `.glb` 格式）。 - **采样密度**：您可以通过滑块在设置中轻松调整采样密度（转换质量）。 - **纹理贴图支持**：目前，Mesh2Splat 支持以下纹理贴图： - 漫反射 - 金属度-粗糙度 - 法线 - **性能提升**：显著减少将 3D 网格转换为 3DGS 所需的时间。 - **可重照明性**：在支持该功能的渲染器下，可以轻松地对高斯进行重新照明。

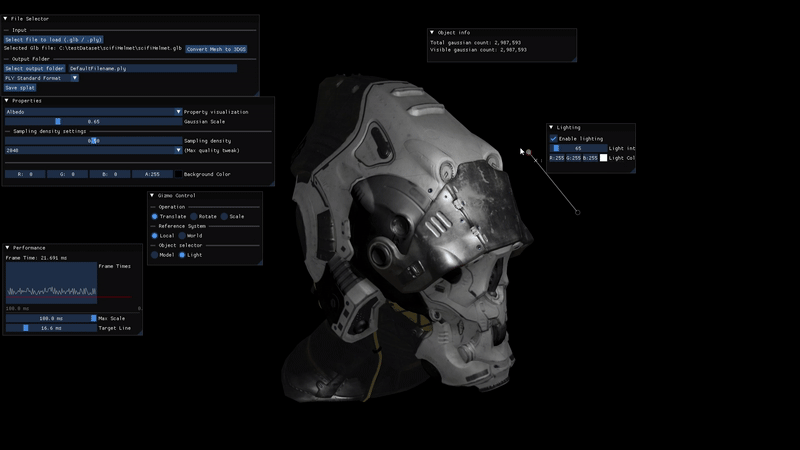

**3D 模型来自**：M. Pavlovic, “Sci-fi helmet model,” 2024, 由 Quixel 提供。许可证：CC Attribution Share Alike 3.0. (https://creativecommons.org/licenses/by-sa/3.0/.)，您可以从[此处](https://github.com/KhronosGroup/glTF-Sample-Assets/tree/main/Models/SciFiHelmet/glTF)下载 ### 3DGS 渲染器 - **可视化选项**：反照率、法线、深度、几何、过度绘制以及 pbr 属性。 - **高斯着色**：支持基于 PBR 的着色。 - **光照和阴影**：简单的点光源和全向阴影贴图。 - **着色器热重载**：如果您想尝试调整着色器和 3DGS 数学计算，热重载功能会让您的工作更轻松。 - **网格-高斯遮挡**：为了提高性能，您可以使用 "Enable mesh-gaussian depth test"（启用网格-高斯深度测试）选项，以在深度预处理阶段将网格用作遮挡物。 ## 方法 **Mesh2Splat** 背后（当前的）核心概念相当简单： - 计算 3D 模型边界框 - 为我们的 2D 高斯初始化一个 2D 协方差矩阵，如下所示：
$`{\Sigma_{2D}} = \begin{bmatrix} \sigma^{2}_x & 0 \\\ 0 & \sigma^{2}_y \end{bmatrix}`$

其中：$`{\sigma_{x}}\sim {\sigma_{y}}\sim 0.65`$
且 $`{\rho} = 0`$ - 然后，对于几何着色器阶段中的每个三角形图元，我们执行以下操作： - 根据法线相似性将三平面正交投影应用到 X、Y 或 Z 面，并在 [-1, 1] 范围内进行归一化。 - 为每个三角形计算从 *正交 UV 空间* 到 *3D 空间* 的雅可比矩阵：$`J = V \cdot (UV)^{-1} `$。 - 推导出对应于纹理轴 $`u`$ 和 $`v`$ 的 3D 方向，并计算 3D 导数向量的幅度。 - 将找到的长度乘以 2D 高斯的标准差，这样我们就找到了在 3D 空间中沿与表面对齐的方向的缩放因子。 - 打包后的缩放值将为： - $`packedScale_x = log(length(Ju) * sigma_x)`$ - $`packedScale_y = log(length(Jv) * sigma_y)`$ - $`packedScale_z = log(1e-7)`$ - 既然我们已经获得了特定三角形的 *3D 高斯* 部分的 **缩放** 和 **旋转**，我们就为该三角形的每个顶点生成一个 3D 高斯，将其各自的 3D 位置设置为顶点的 3D 位置，为了利用硬件插值器，我们设置 ```gl_Position = vec4(gs_in[i].normalizedUv * 2.0 - 1.0, 0.0, 1.0);```。这意味着光栅化器将插值这些值，并在正交空间中为每个片段生成一个 3D 高斯。 - 在片段着色器中执行纹理获取，并为每个高斯设置此数据。 - 每个片段现在通过原子操作将一个高斯附加到共享的 [SSBO](https://www.khronos.org/opengl/wiki/Shader_Storage_Buffer_Object) 中。 ## 性能 Mesh2Splat 平均能够在 **<0.5ms** 内将 3D 网格转换为 3DGS。
## 构建说明 要构建 **Mesh2Splat**，请按照以下步骤操作： ### 前置条件 - **CMake ≥ 3.21.1** 需要支持 **Visual Studio 2022** 项目生成。较旧版本可能会默认使用不受支持的生成器。 - **Visual Studio 2019 或 2022** 必须包含 **"Desktop development with C++"** 工作负载。请确保您的 CMake 版本与您的 Visual Studio 版本兼容。 - **兼容 OpenGL 的 GPU 和驱动程序** ### 构建步骤 1. 在项目根目录下打开终端（`cmd` 或 `PowerShell`）。 2. 运行提供的批处理脚本之一： - `run_build_debug.bat` - `run_build_release.bat` 3. 打开 `bin` 文件夹并运行可执行文件，或者打开 `build` 文件夹中的 `.sln` 文件
## 构建说明 ### 前置条件 安装依赖项： ``` sudo apt install build-essential cmake pkg-config git \ libfreeimage-dev libglew-dev libglfw3-dev libgl1-mesa-dev \ libxinerama-dev libxcursor-dev libxi-dev libxxf86vm-dev ``` ### 构建步骤 1. 创建并进入构建目录： mkdir build && cd build 2. 配置并构建： cmake .. cmake --build . -j16 3. 运行位于 `build` 目录中的可执行文件。
## 局限性 - 体积数据（如树叶、草、头发、云等）尚未被作为目标处理，如果使用非三角形图元，可能无法正确转换。
## 如何引用 要引用此代码仓库，请点击 GitHub 页面顶部的 **“Cite this repository”** 按钮。 或者，您可以使用以下 BibTeX 条目： ``` @misc{ scolari2025mesh2splat, author = {Scolari, Stefano}, title = {Mesh2Splat: Fast mesh to 3D Gaussian splat conversion}, year = {2025}, howpublished = {\url{https://github.com/electronicarts/mesh2splat}}, note = {Extended and updated version of the author's Master's thesis at KTH.} } ``` 这项工作建立在作者的硕士论文工作之上： ``` @mastersthesis{ scolari2024thesis, author = {Scolari, Stefano}, title = {Mesh2Splat: Gaussian Splatting from 3D Geometry and Materials}, school = {KTH Royal Institute of Technology}, year = {2024}, url = {https://urn.kb.se/resolve?urn=urn:nbn:se:kth:diva-359582} } ``` # 作者
