# 地面站
[](https://github.com/sgoudelis/ground-station/actions/workflows/tests.yml) [](https://www.gnu.org/licenses/gpl-3.0) [](https://github.com/sgoudelis/ground-station/actions/workflows/release-from-images.yml) [](https://github.com/sgoudelis/ground-station/releases/latest) [](https://github.com/sgoudelis/ground-station/commits/main)
**地面站是一个功能齐全、开源的卫星跟踪与无线电通信软件解决方案。** 它专为业余无线电操作员、卫星爱好者和研究人员设计，提供一个全面且易于使用的平台，用于监测航天器、控制无线电设备以及接收来自卫星的实时无线电信号。
本项目的构建得到了 Claude Code 和 Codex 的帮助。
## 截图
"）。使用不同的 SDR 时，用户会话和自动观测完全独立运行，互不干扰。
## 计划特性与路线图
以下特性正在计划中或正在开发中：
* **更多解码器：**
* AFSK 数据包解码器
* LoRa 解码器
* NOAA APT 气象卫星图像
* 更多遥测格式
## 架构
地面站应用由前端、后端和一组工作进程组成。
### 高层系统架构
```
flowchart TB
%% Cache buster: v5-20251115-updated
%% Frontend Layer
A[Frontend: React + Redux + MUI
- Real-time UI updates
- State management
- Interactive satellite maps
- Spectrum & waterfall display
- Audio playback & recording
- IQ recording & playback controls
- Decoder monitoring & output display] %% Backend Layer B[Backend: FastAPI + Socket.IO
- WebSocket connections
- Worker process management
- Database operations
- TLE data fetching
- Recording & file management
- Decoder lifecycle management] %% Worker Layer subgraph Workers["Worker Processes"] direction TB W1[Tracker Supervisor + Tracker Instances
- One tracker instance per rotator
- Antenna rotator control
- Rig/radio control
- Real-time tracking calculations
- Hardware state management] W2[SDR IQ Acquisition
- Raw IQ sample streaming
- IQ Broadcaster pub/sub
- Multi-consumer support] W2A[FFT Processor
- Spectrum computation
- Waterfall generation
- Real-time FFT analysis] W2B[Demodulators
- FM/SSB/AM modes
- Normal & Internal modes
- Frequency translation
- Audio processing
- Multi-VFO support] W2C[IQ Recorder
- SigMF format recording
- Metadata capture
- Satellite info tagging
- Waterfall snapshot saving] W2D[Decoders
- SSTV image decoder ✓
- AFSK packet decoder WIP
- LoRa/GMSK decoders WIP
- Audio Broadcaster for monitoring] W3[SDR Local Probe
- Device discovery
- Local SoapySDR enumeration
- Hardware capability detection] W4[SDR Remote Probe
- Remote SoapySDR discovery
- Network device scanning
- Remote capability detection] end %% Hardware Layer subgraph Hardware["Hardware Interfaces"] direction LR H1[Antenna Rotators
- Hamlib compatible
- Az/El control] H2[Radios/Rigs
- CAT control
- Frequency tuning] H3[Local SDR Devices
- RTL-SDR
- SoapySDR devices
- UHD/USRP] H4[Remote SDR Devices
- SoapyRemote
- rtl_tcp servers
- Network receivers] H5[SigMF Playback
- Virtual SDR device
- Recording playback
- SigMF metadata reader] end %% Storage Layer subgraph Storage["Data Storage"] S1[SigMF Recordings
- .sigmf-data files
- .sigmf-meta files
- Waterfall snapshots] S2[Decoded Outputs
- SSTV images
- Packet data] end %% External Services subgraph External["External Data Sources"] E1[TLE Data Sources
- CelesTrak
- SatNOGS DB] E2[Satellite Databases
- Transmitter info
- Orbital data] end %% Connections - Frontend to Backend A <---|Socket.IO
Bidirectional| B %% Backend to Workers B ---|Message Queues
Commands & Status| W1 B ---|Message Queues
Stream Control| W2 B ---|Message Queues
Discovery Requests| W3 B ---|Message Queues
Remote Scanning| W4 %% SDR IQ Distribution via IQ Broadcaster W2 ---|IQ Broadcaster
Subscribe| W2A W2 ---|IQ Broadcaster
Subscribe| W2B W2 ---|IQ Broadcaster
Subscribe| W2C W2 ---|IQ Broadcaster
Subscribe Raw IQ| W2D %% Demodulator to Decoder Chain W2B ---|Internal Mode
Audio Broadcaster| W2D %% Data back to Backend W2A ---|FFT Data
Spectrum/Waterfall| B W2B ---|Audio Data
Demodulated| B W2D ---|Decoded Data
Images/Text/Packets| B W2D ---|UI Audio Stream
Live Monitoring| B %% Recording Storage W2C ---|Write SigMF
Recording Files| S1 W2D ---|Write Decoded
Output Files| S2 %% Hardware Control W1 ---|Control Commands| H1 W1 ---|Frequency Control| H2 W2 ---|IQ Data Streaming| H3 W2 ---|Network Streaming| H4 W2 ---|Playback Source| H5 W3 ---|Device Enumeration| H3 W4 ---|Remote Discovery| H4 %% Storage Access H5 ---|Read Files| S1 B ---|File Management| S1 B ---|File Management| S2 %% External Data B ---|HTTP/API Requests| E1 B ---|Database Queries| E2 %% Dark Mode Styling classDef frontend fill:#1a237e,stroke:#3f51b5,stroke-width:2px,color:#ffffff classDef backend fill:#2e7d32,stroke:#4caf50,stroke-width:2px,color:#ffffff classDef worker fill:#e65100,stroke:#ff9800,stroke-width:2px,color:#ffffff classDef hardware fill:#4a148c,stroke:#9c27b0,stroke-width:2px,color:#ffffff classDef storage fill:#01579b,stroke:#0288d1,stroke-width:2px,color:#ffffff classDef external fill:#b71c1c,stroke:#f44336,stroke-width:2px,color:#ffffff class A frontend class B backend class W1,W2,W2A,W2B,W2C,W2D,W3,W4 worker class H1,H2,H3,H4,H5 hardware class S1,S2 storage class E1,E2 external %% Dashed borders for subgraphs style Workers stroke-dasharray: 5 5 style Hardware stroke-dasharray: 5 5 style Storage stroke-dasharray: 5 5 style External stroke-dasharray: 5 5 ``` ### 信号处理数据流 此图表展示了无线电信号如何从 SDR 硬件流经系统到达解码器和用户界面： ``` flowchart TB %% SDR Source SDR[SDR Hardware
RTL-SDR, SoapySDR, UHD] %% IQ Broadcaster IQB[IQ Broadcaster
Pub/Sub Pattern
Deep copy for each subscriber] %% Primary Consumers subgraph Consumers["IQ Consumers"] FFT[FFT Processor
→ Spectrum Display] REC[IQ Recorder
→ SigMF Files] DEMOD[Demodulator
FM/SSB/AM] IQDEC[IQ Decoders
GMSK/FSK/BPSK] end %% Demodulator Branches subgraph DemodBranch["Demodulator Types"] direction TB NORM[Normal Mode
User Playback] INT[Internal Mode
For Decoders] end %% Audio Broadcaster for Internal Demodulators AUDIOB[Audio Broadcaster
Pub/Sub Pattern
Deep copy for each subscriber] %% Decoder Chain subgraph DecoderChain["Audio-based Decoder Processing"] direction TB DEC[Decoder
AFSK] UIAUDIO[UI Audio Stream
Live Monitoring] end %% Output Destinations subgraph Outputs["Outputs"] SPECUI[Spectrum/Waterfall UI] SIGFILE[SigMF Recording Files] PLAYBACK[Audio Playback to User] DECOUT[Decoded Data
Images/Text/Packets] AUDIOUI[UI Audio Player
Decoder Monitoring] end %% Connections SDR -->|Raw IQ Samples| IQB SDR -->|Raw IQ Samples| FFT IQB -->|Subscribe| REC IQB -->|Subscribe| DEMOD IQB -->|Subscribe| IQDEC DEMOD -->|Branch| NORM DEMOD -->|Branch| INT NORM -->|Audio Queue| PLAYBACK INT -->|Audio Queue| AUDIOB AUDIOB -->|Subscribe: decoder| DEC AUDIOB -->|Subscribe: ui| UIAUDIO FFT -->|FFT Data| SPECUI REC -->|Write| SIGFILE DEC -->|Decoded Output| DECOUT IQDEC -->|Decoded Output| DECOUT UIAUDIO -->|Audio Chunks| AUDIOUI %% Styling classDef hardware fill:#4a148c,stroke:#9c27b0,stroke-width:2px,color:#ffffff classDef broadcaster fill:#d84315,stroke:#ff5722,stroke-width:3px,color:#ffffff classDef processor fill:#e65100,stroke:#ff9800,stroke-width:2px,color:#ffffff classDef output fill:#01579b,stroke:#0288d1,stroke-width:2px,color:#ffffff classDef decoder fill:#1b5e20,stroke:#4caf50,stroke-width:2px,color:#ffffff class SDR hardware class IQB,AUDIOB broadcaster class FFT,REC,DEMOD,NORM,INT processor class SPECUI,SIGFILE,PLAYBACK,DECOUT,AUDIOUI output class DEC,UIAUDIO decoder ``` #### 关键概念 **IQ 广播器（发布/订阅模式）：** - SDR 以高速率产生原始 IQ 样本 - IQBroadcaster 同时分发给多个消费者 - 每个订阅者获得独立的队列和深拷贝的样本 - 慢速消费者：消息被丢弃而非阻塞生产者 - 支持：FFT 处理器、解调器、IQ 录制器、解码器（LoRa/GMSK） **音频广播器（解码模式）：** - 仅用于向解码器馈送信号的内部解调器 - 将解调后的音频分发给： - **解码器订阅者：** SSTV/AFSK 解码器处理 - **UI 订阅者：** 浏览器中的实时音频监控 - 统计跟踪：每个订阅者的消息投递/丢弃计数 - 优雅处理慢速消费者 **链式处理示例（SSTV）：** 1. SDR → IQBroadcaster → 内部 FM 解调器（SSTV） 2. FM 解调器 → AudioBroadcaster 输入队列 3. AudioBroadcaster → 解码器订阅者 → SSTV 解码器 → 图像输出 4. AudioBroadcaster → UI 订阅者 → 浏览器音频播放器 **为什么使用广播器？** - **解耦：** 生产者无需了解消费者 - **可扩展性：** 无需修改生产者即可添加消费者 - **监控：** 每个订阅者的统计和健康状态监控 - **可靠性：** 慢速消费者不会阻塞快速生产者 * **前端：** 前端是一个使用 React、Redux Toolkit 和 Material-UI 构建的单页应用。它通过 socket.io 连接与后端通信，以实现实时更新，包括解码数据的显示和实时音频监控。 * **后端：** 后端是一个使用 FastAPI 构建的 Python 应用程序。它为前端提供 REST API 和 socket.io 接口。它管理着工作进程、解码器生命周期，并协调用于信号分发的发布/订阅架构。 * **工作进程：** 工作进程负责繁重的工作。它们执行诸如卫星跟踪、SDR 流式传输、信号解调、数据解码（SSTV 已实现，AFSK/LoRa 开发中）和天线控制等任务。工作进程使用 IQ 广播器和音频广播器进行高效的多消费者信号分发。 ## 第三方库与技术 ### 后端 * **[FastAPI](https://fastapi.tiangolo.com/)：** 一个现代、快速（高性能）的 Web 框架，用于基于标准 Python 类型提示构建 Python 3.7+ 的 API。 * **[SQLAlchemy](https://www.sqlalchemy.org/)：** Python SQL 工具包和对象关系映射器，为应用程序开发人员提供 SQL 的全部功能和灵活性。 * **[Skyfield](https://rhodesmill.org/skyfield/)：** 一个现代的 Python 天文学库，用于计算地球轨道上的恒星、行星和卫星的位置。 * **[SGP4](https://pypi.org/project/sgp4/)：** SGP4 卫星传播模型的 Python 实现。 * **[Socket.IO](https://python-socketio.readthedocs.io/en/latest/)：** 一个用于实时、双向、基于事件的通信的库。 * **[pyrtlsdr](https://pypi.org/project/pyrtlsdr/)：** RTL-SDR 库的 Python 封装。 * **[SoapySDR](https://pypi.org/project/SoapySDR/)：** 一个供应商和平台中立的 SDR 支持库。 * **[SatDump](https://github.com/SatDump/SatDump)：** 卫星解码套件，用于气象图像解码工作流程。 * **[gr-satellites](https://github.com/daniestevez/gr-satellites)：** 用于卫星通信解码的 GNU Radio 树外模块。 ### 前端 * **[React](https://reactjs.org/)：** 一个用于构建用户界面的 JavaScript 库。 * **[Redux Toolkit](https://redux-toolkit.js.org/)：** 官方、固执己见、开箱即用的工具集，用于高效的 Redux 开发。 * **[Material-UI](https://mui.com/)：** 一个流行的 React UI 框架，提供全面的 UI 工具套件。 * **[Vite](https://vitejs.dev/)：** 一个构建工具，旨在为现代 Web 项目提供更快、更精简的开发体验。 * **[Socket.IO Client](https://socket.io/docs/v4/client-api/)：** Socket.IO 的客户端库。 * **[Leaflet](https://leafletjs.com/)：** 一个开源的 JavaScript 库，用于移动设备友好的交互式地图。 * **[satellite.js](https://github.com/shashwatak/satellite-js)：** 一个用于传播卫星轨道的 JavaScript 库。 ## SDR 设备支持 专用的工作进程为多种接收器系列提供 IQ 采集、FFT 处理和解调支持： * **RTL-SDR**（USB 或 `rtl_tcp`）工作进程 * **SoapySDR** 设备，本地或通过 SoapyRemote 连接：RTL-SDR、Airspy、AirspyHF+、HackRF、HydraSDR、LimeSDR、PlutoSDR、UHD/USRP 和 SDRplay（RSP 系列） * **UHD/USRP** 无线电设备，通过 UHD 工作进程支持 * **需要其他 SoapySDR 设备？** 请在 GitHub 上提交 issue 并请求支持。 SDR 架构使用发布/订阅模式（IQ 广播器）将 IQ 采集与信号处理分离： * **IQ 采集工作进程**将原始样本流式传输到 **IQ 广播器** * **IQ 广播器**独立分发给多个订阅者： * **FFT 处理器**，用于频谱/瀑布图显示 * **解调器**（FM/SSB/AM），用于普通和内部模式下的音频输出 * **IQ 录制器**，用于 SigMF 格式的文件捕获 * **原始 IQ 解码器**（BPSK、GMSK），绕过解调环节 * **音频广播器**将来自内部解调器的解调音频分发给： * **数据解码器**（AFSK），用于信号解码 * **UI 音频流**，用于浏览器中的实时监听 ## IQ 录制与回放 地面站包含使用 [SigMF（信号元数据格式）](https://github.com/gnuradio/SigMF) 标准的全面 IQ 录制和回放功能： ### 录制特性 * **SigMF 格式：** 将 IQ 数据录制为 `.sigmf-data` 文件，并附带 `.sigmf-meta` JSON 元数据 * **自动元数据：** 捕获中心频率、采样率、时间戳和录制时长 * **卫星跟踪：** 自动用目标卫星名称和 NORAD ID 标记录制内容 * **瀑布图快照：** 在录制时保存瀑布图显示的 PNG 快照 * **多段支持：** 将参数变化（频率、采样率）作为单独的捕获段处理 * **实时监控：** UI 中显示实时计时器和可视录制指示器 ### 回放特性 * **虚拟 SDR 设备：** 录制内容在设备列表中显示为 "SigMF Playback" SDR * **完整处理流水线：** 回放支持 FFT 显示、解调和所有信号处理 * **等同实时的解码：** 回放期间，解调器和解码器的运行方式与接收实时 SDR 输入时完全相同 * **录制浏览器：** 可排序的录制列表，带有元数据预览（采样率、时长、时间戳） * **无缝集成：** 在实时 SDR 和回放之间切换，无需更改工作流程 ## 自动化观测 地面站包含一个用于计划卫星过境的自动化观测系统： * **监控的卫星：** 定义卫星监控模板，包括硬件配置、信号参数和任务定义。 * **自动过境调度：** 基于可配置的标准（最小仰角、前瞻窗口）自动计算并调度即将到来的过境。 * **灵活的任务组合：** 在单个观测中组合 IQ 录制（SigMF）、音频录制、协议解码和 AI 转录。 * **硬件编排：** 在计划运行期间控制 SDR 设备、天线转子（进行卫星跟踪）和设备（进行多普勒校正）。 * **实时观测能力：** 在自动过境期间观看频谱瀑布图、收听解调后的音频并查看实时解码器输出。 * **多 SDR 观测：** 在一个 SDR 上运行自动观测，而其他 SDR 可以并行录制、解码和收听同一过境。 * **状态管理：** 跟踪观测状态（计划中、运行中、已完成、失败、已取消、已错过），并自动清理旧条目。 * **会话管理：** 自动观测在隔离的内部 VFO 会话中运行（命名空间："internal:"）。
## 入门指南
关于开发环境设置、构建步骤和测试，请参阅 `DEVELOPMENT.md`。
## 应用程序配置
地面站后端的运行时选项存储在 `backend/data/configs/app_config.json` 中，并可在 UI 的 `设置 -> 设置` 中进行编辑。
配置优先级为：
1. CLI 标志（最高优先级）
2. `app_config.json`
3. 内置默认值（最低优先级）
UI 还会显示某个值当前是否被 CLI 覆盖，以及更改是热生效还是需要重启。
`/settings/preferences` 作为兼容性路由保留，现在渲染为统一设置页面内的一个标签页。
## Docker
### 从源代码构建
该仓库包含一个多阶段 `Dockerfile`，用于构建 React 前端和一个包含 SDR 库的 Python 环境。
```
docker build -t ground-station .
# 选项 1：标准桥接模式（适用于本地 SDR）
docker run --rm -p 7000:7000 --device /dev/bus/usb ground-station
# 选项 2：主机网络（SoapySDR 远程服务器通过 mDNS 发现所必需）
docker run --rm --network host --device /dev/bus/usb ground-station
```
### 使用预构建的 Docker 镜像
每个版本都提供预构建的多架构 Docker 镜像。关于使用特定版本的详细说明，请参阅 [Releases 页面](https://github.com/sgoudelis/ground-station/releases)。
### 拉取镜像
```
# 最新发行标签（推荐）
docker pull ghcr.io/sgoudelis/ground-station:
# 或直接拉取特定架构的标签
docker pull ghcr.io/sgoudelis/ground-station:-amd64
docker pull ghcr.io/sgoudelis/ground-station:-arm64
```
### 运行容器
**选项 1：启用 SoapySDR 远程服务器发现（推荐）**
使用宿主网络模式，以启用 SoapySDR 远程服务器的自动 mDNS 发现：
```
# AMD64
docker run -d \
--platform linux/amd64 \
--network host \
--name ground-station \
--restart unless-stopped \
--device=/dev/bus/usb \
--privileged \
-v /path/to/data:/app/backend/data \
-e GS_ENVIRONMENT=production \
-e GR_BUFFER_TYPE=vmcirc_mmap_tmpfile \
ghcr.io/sgoudelis/ground-station:
# ARM64（Raspberry Pi 等）
docker run -d \
--platform linux/arm64 \
--network host \
--name ground-station \
--restart unless-stopped \
-v /dev:/dev \
--privileged \
-v /path/to/data:/app/backend/data \
-e GS_ENVIRONMENT=production \
-e GR_BUFFER_TYPE=vmcirc_mmap_tmpfile \
ghcr.io/sgoudelis/ground-station:
```
**选项 2：标准桥接模式（无 SoapySDR 远程发现）**
使用带有端口映射的标准桥接网络模式：
```
# AMD64
docker run -d \
--platform linux/amd64 \
-p 7000:7000 \
--name ground-station \
--restart unless-stopped \
--device=/dev/bus/usb \
--privileged \
-v /path/to/data:/app/backend/data \
-e GS_ENVIRONMENT=production \
-e GR_BUFFER_TYPE=vmcirc_mmap_tmpfile \
ghcr.io/sgoudelis/ground-station:
# ARM64（Raspberry Pi 等）
docker run -d \
--platform linux/arm64 \
-p 7000:7000 \
--name ground-station \
--restart unless-stopped \
-v /dev:/dev \
--privileged \
-v /path/to/data:/app/backend/data \
-e GS_ENVIRONMENT=production \
-e GR_BUFFER_TYPE=vmcirc_mmap_tmpfile \
ghcr.io/sgoudelis/ground-station:
```
**重要提示：**
- 将 `/path/to/data` 替换为您希望的数据目录路径
- 选项 1（宿主网络）对于通过 mDNS 自动发现 SoapySDR 远程服务器是必需的
- 选项 2 适用于本地 SDR 和所有其他功能
- 对于树莓派硬件，仅推荐树莓派 5
- 对于 ARM64，使用 `-v /dev:/dev` 可确保所有 USB 设备可访问
- 在 `http://:7000` 访问 Web 界面
## 贡献指南
我们欢迎贡献！有关如何开始的详细信息，请参阅 [CONTRIBUTING.md](CONTRIBUTING.md) 文件。
## 致谢
本项目使用 SatNOGS API 获取发射器信息。
## 许可证
本项目根据 GNU GPL v3 许可证授权。详情请参阅 [LICENSE](LICENSE) 文件。

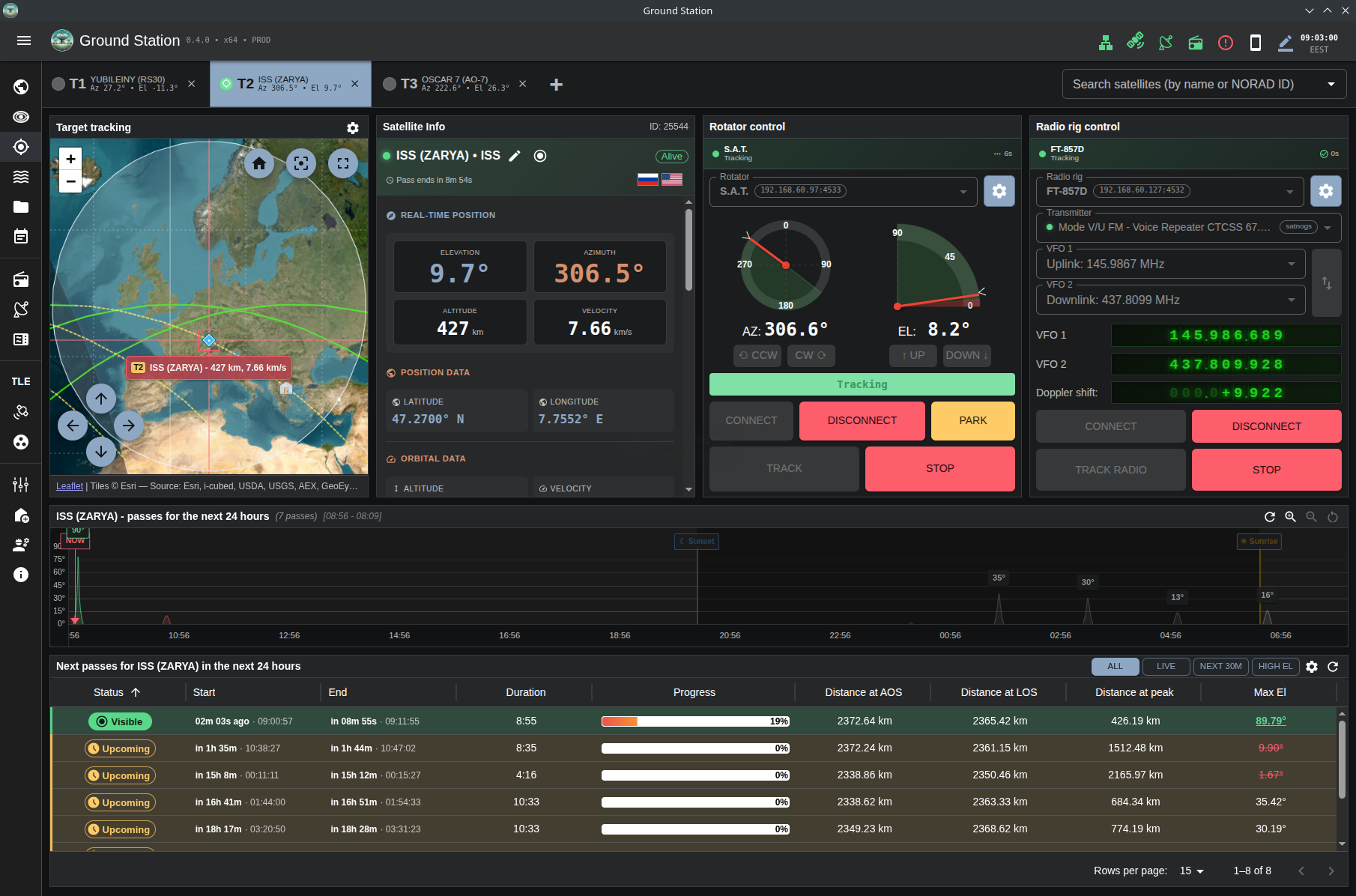

### 多目标跟踪控制台
*多目标跟踪控制台视图，显示一个活跃的国际空间站目标，带有单个目标控制和实时跟踪遥测数据*

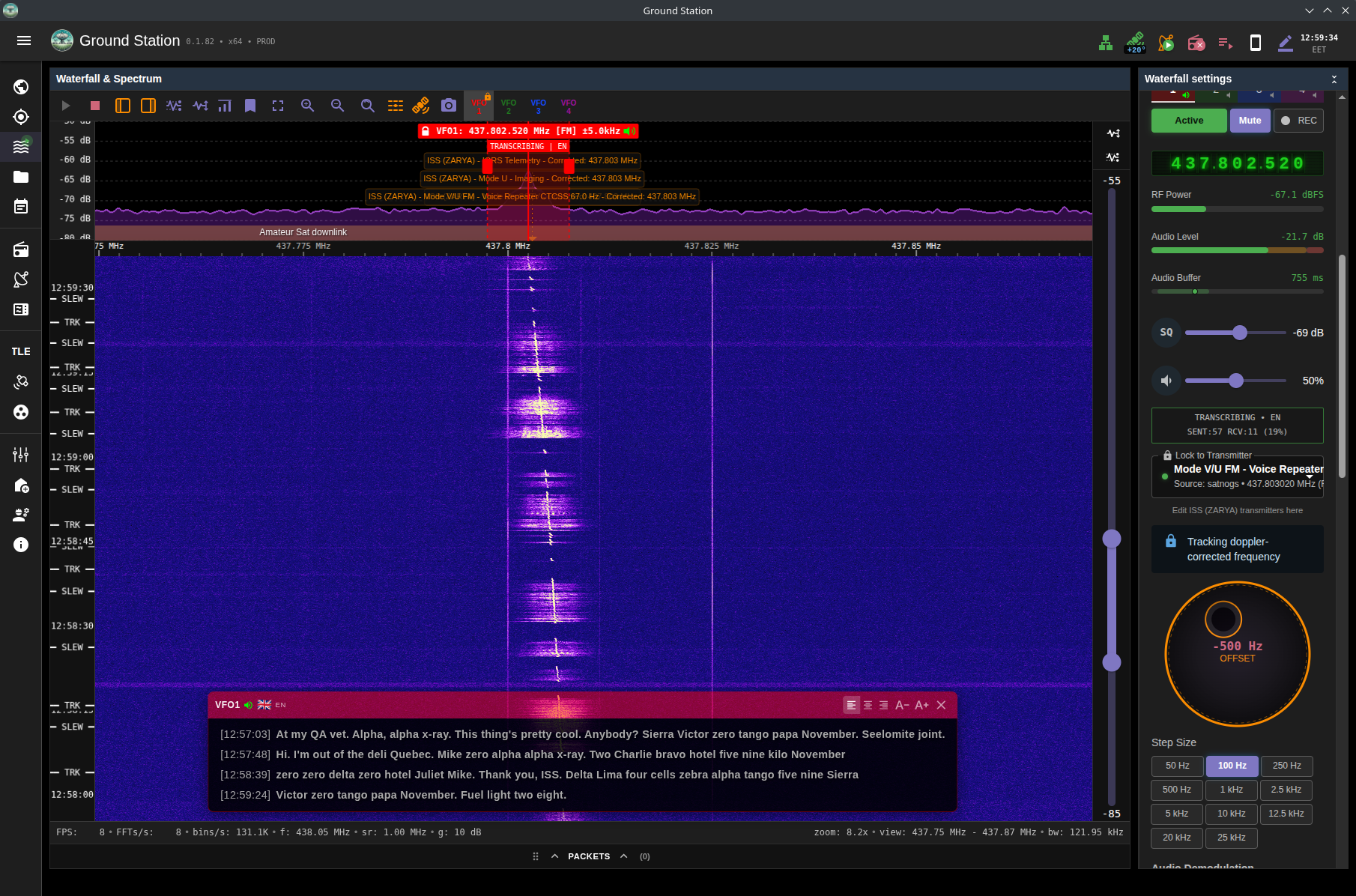

### SDR 瀑布图视图
*活跃卫星通信期间，带有实时转录叠加的瀑布图视图*

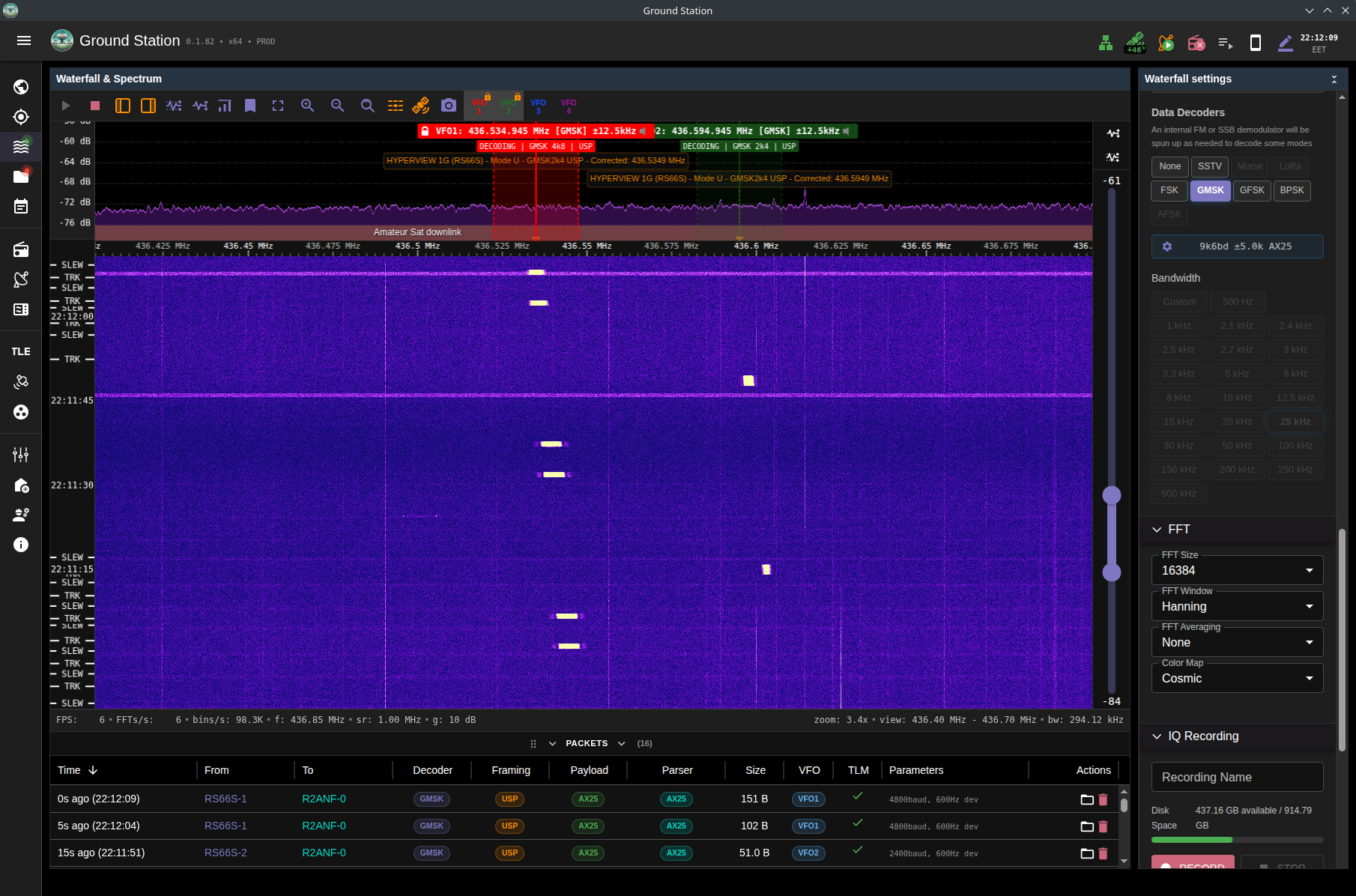

### 瀑布图数据包解码（GMSK）
*带有实时 GMSK 数据包解码和解码输出详情的瀑布图视图*

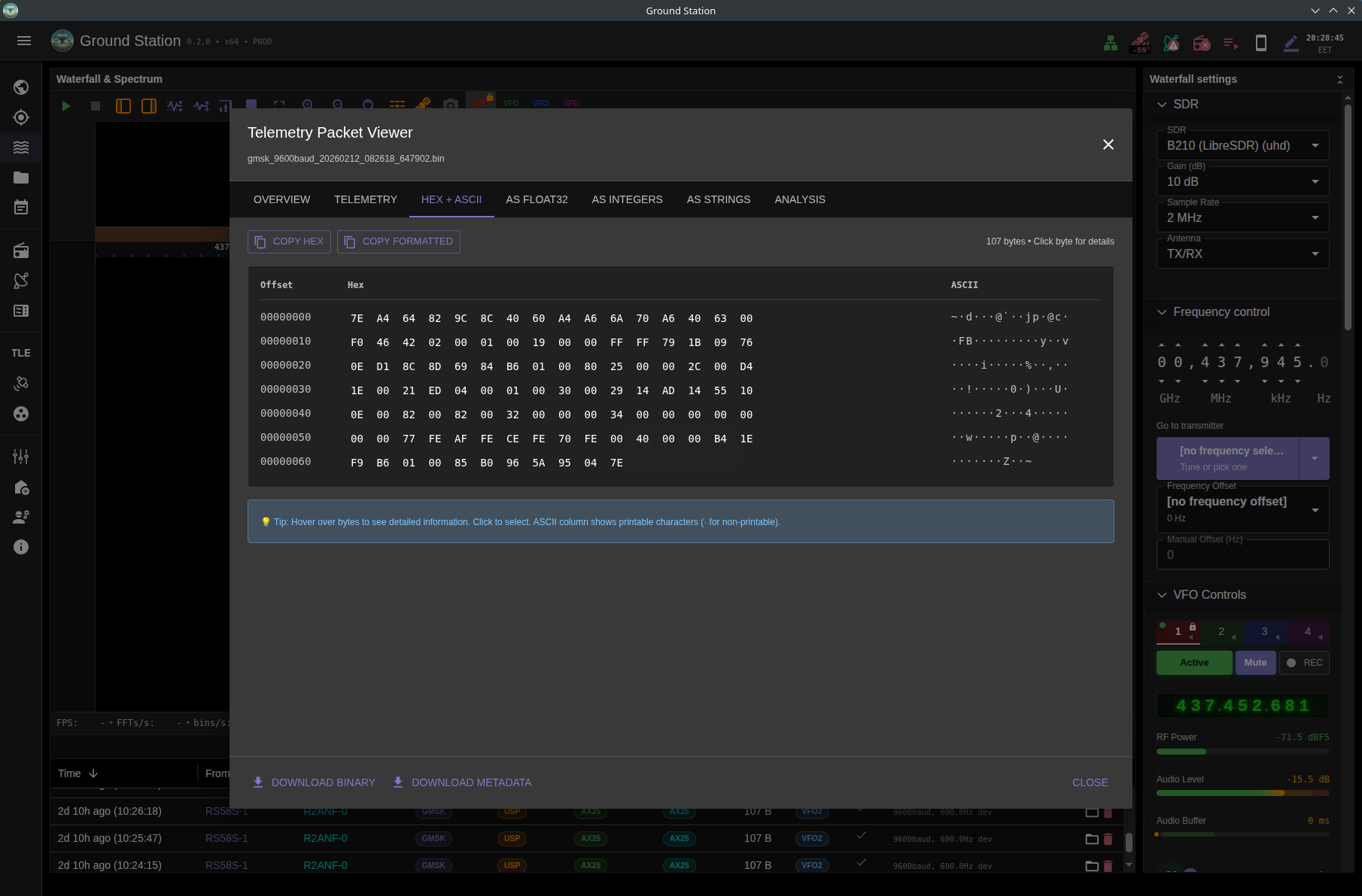

### 遥测数据包查看器（十六进制 + ASCII）
*数据包查看器，以十六进制显示遥测有效载荷字节，并附带 ASCII 码对照*

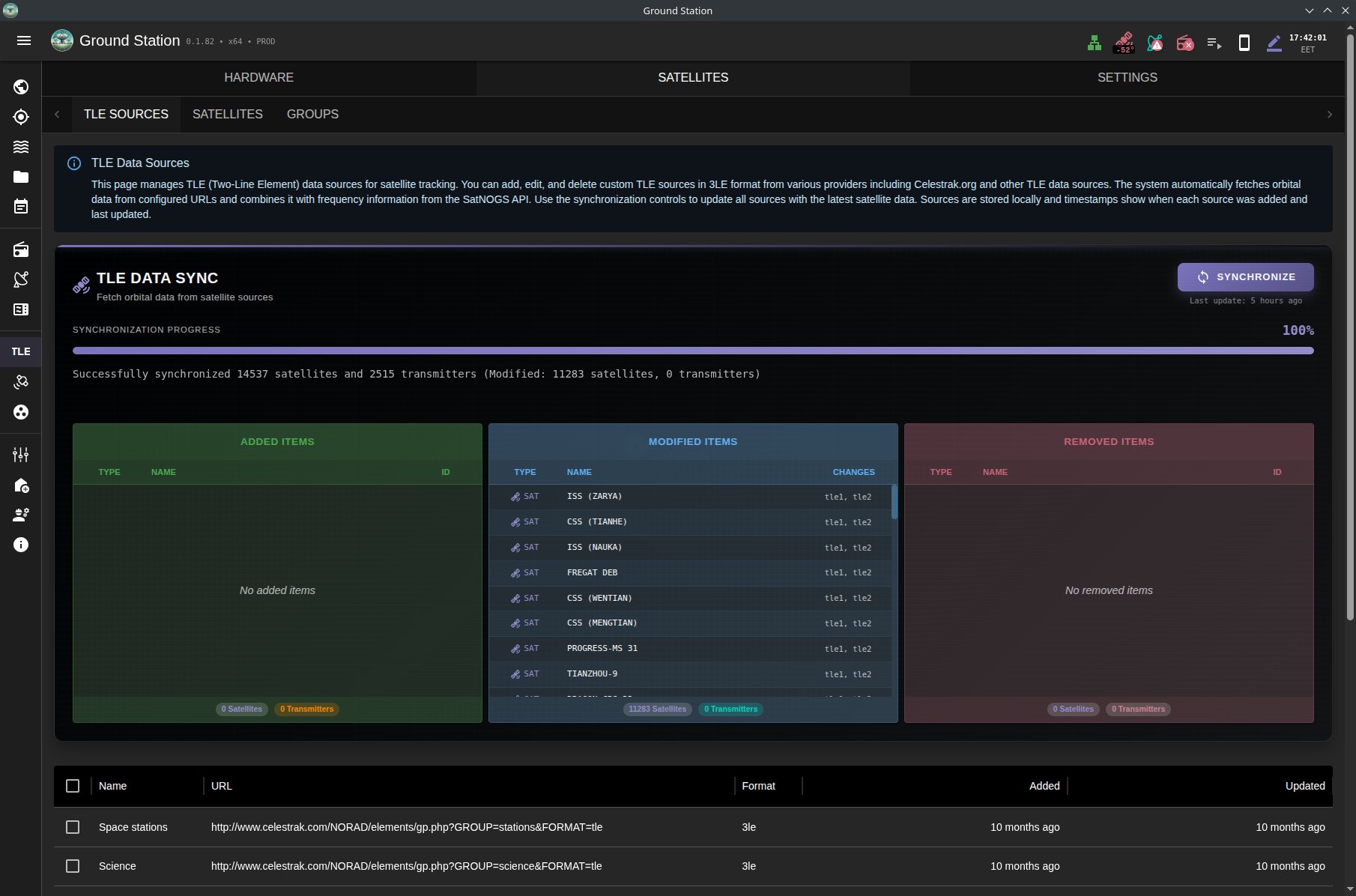

### TLE 数据同步
*TLE 同步页面，显示实时进度和卫星数据库更新*

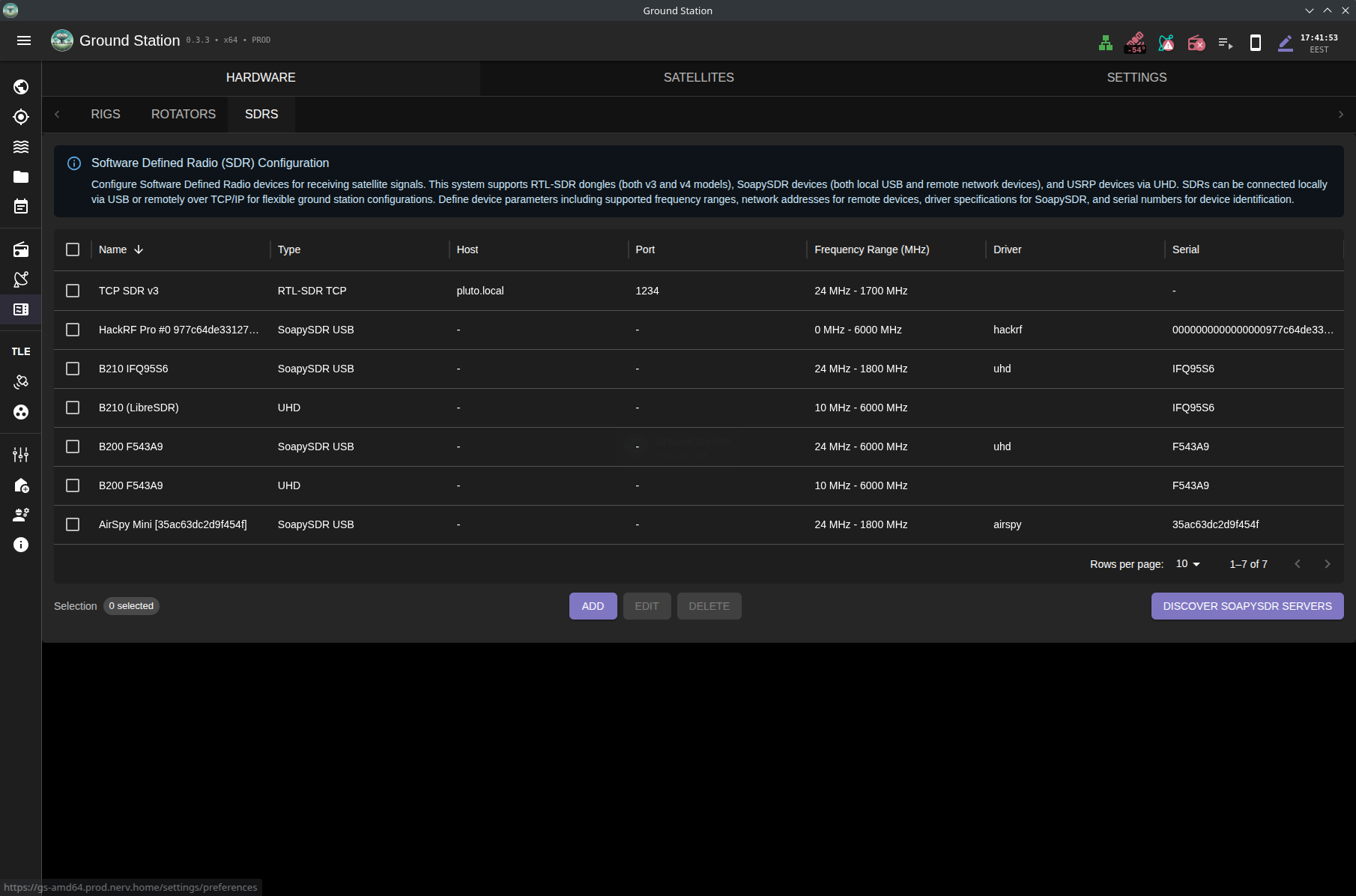

### SDR 硬件管理
*综合的 SDR 设备管理界面，支持 RTL-SDR、SoapySDR 和 UHD/USRP 无线电设备，并具备远程功能*

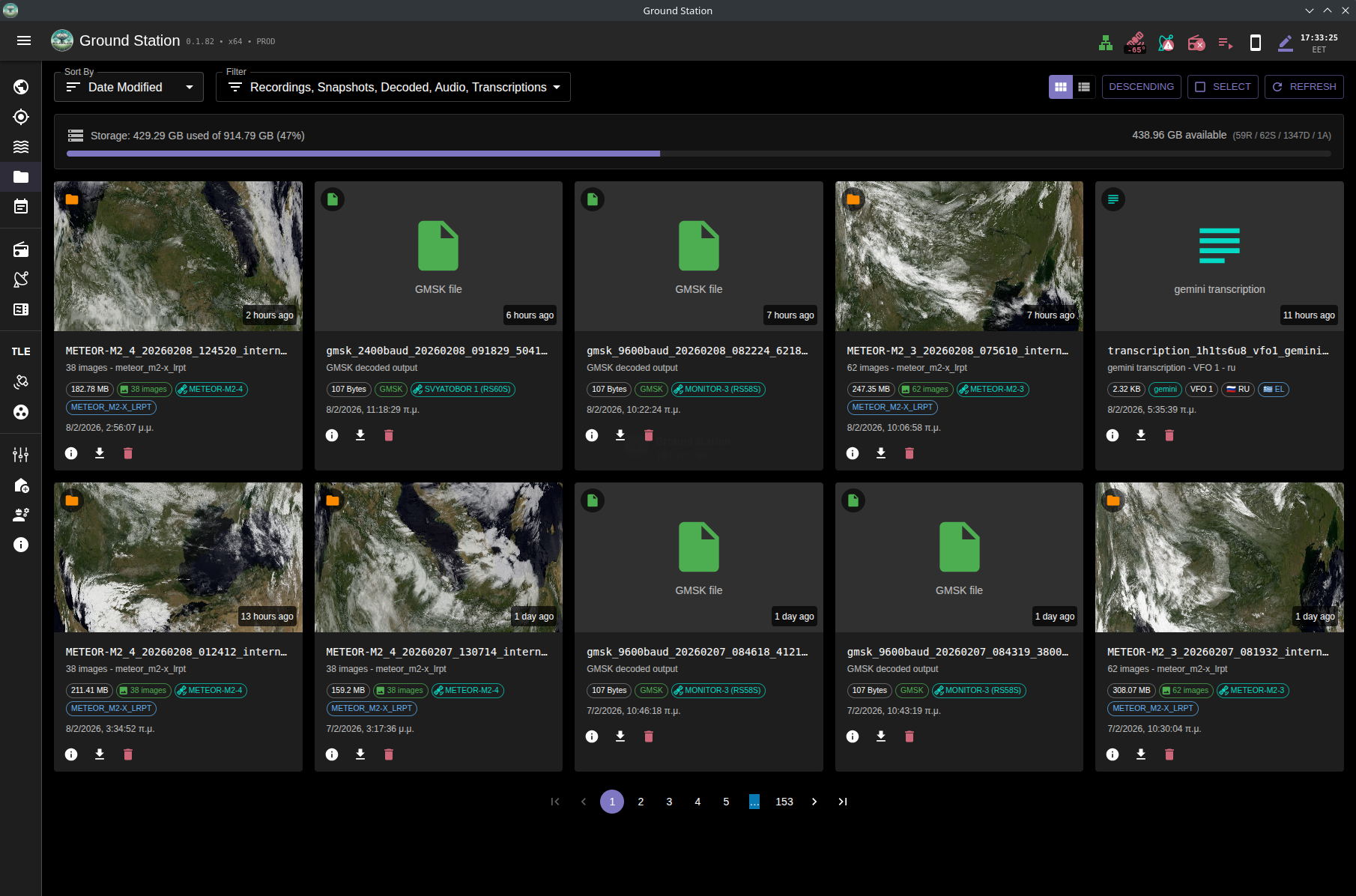

### 文件浏览器与解码器
*文件浏览器视图，显示解码后的气象图像、数据包输出和保存的转录记录*

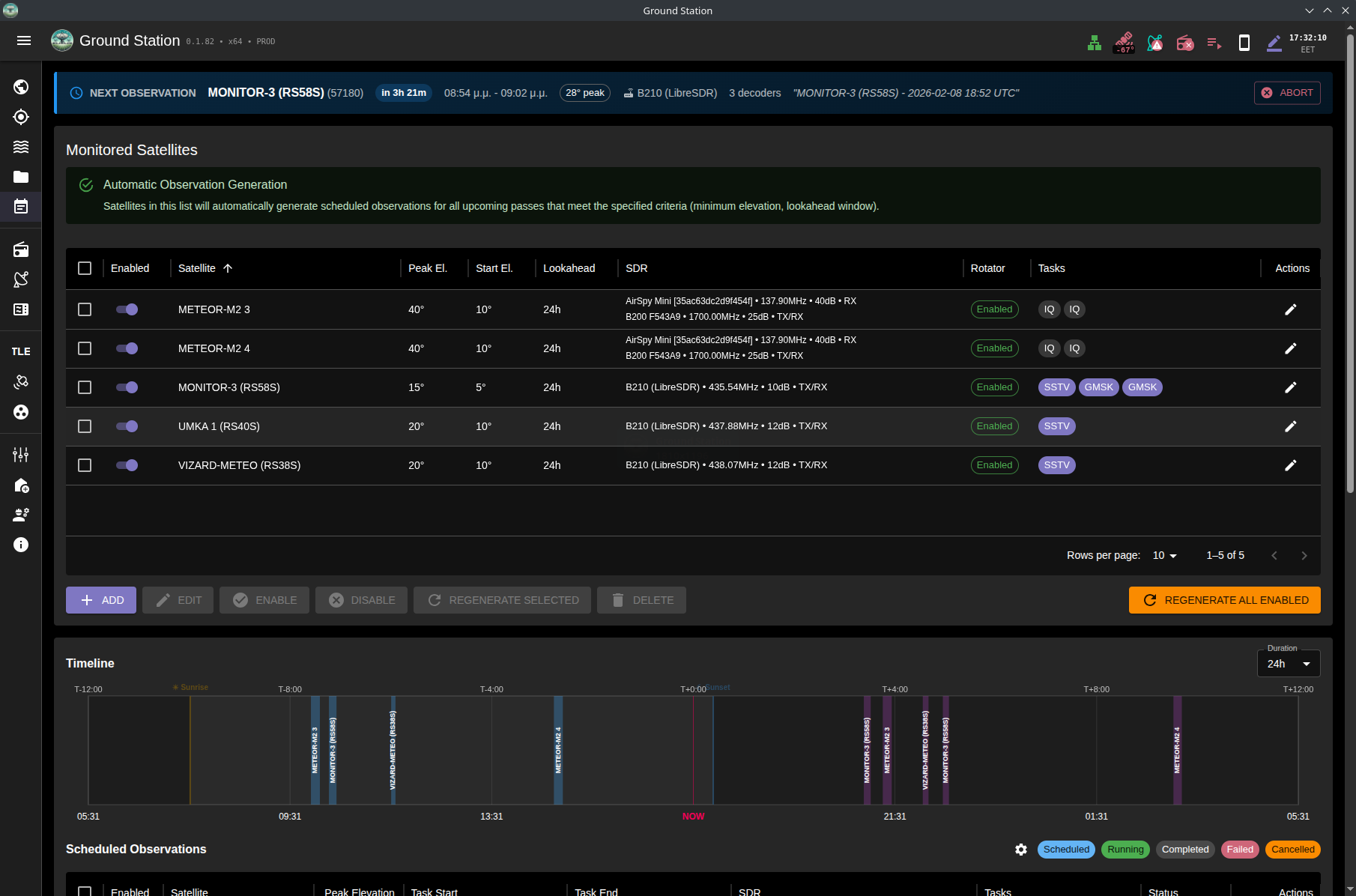

### 观测概览
*自动化观测仪表盘，显示即将到来的过境窗口和任务状态*

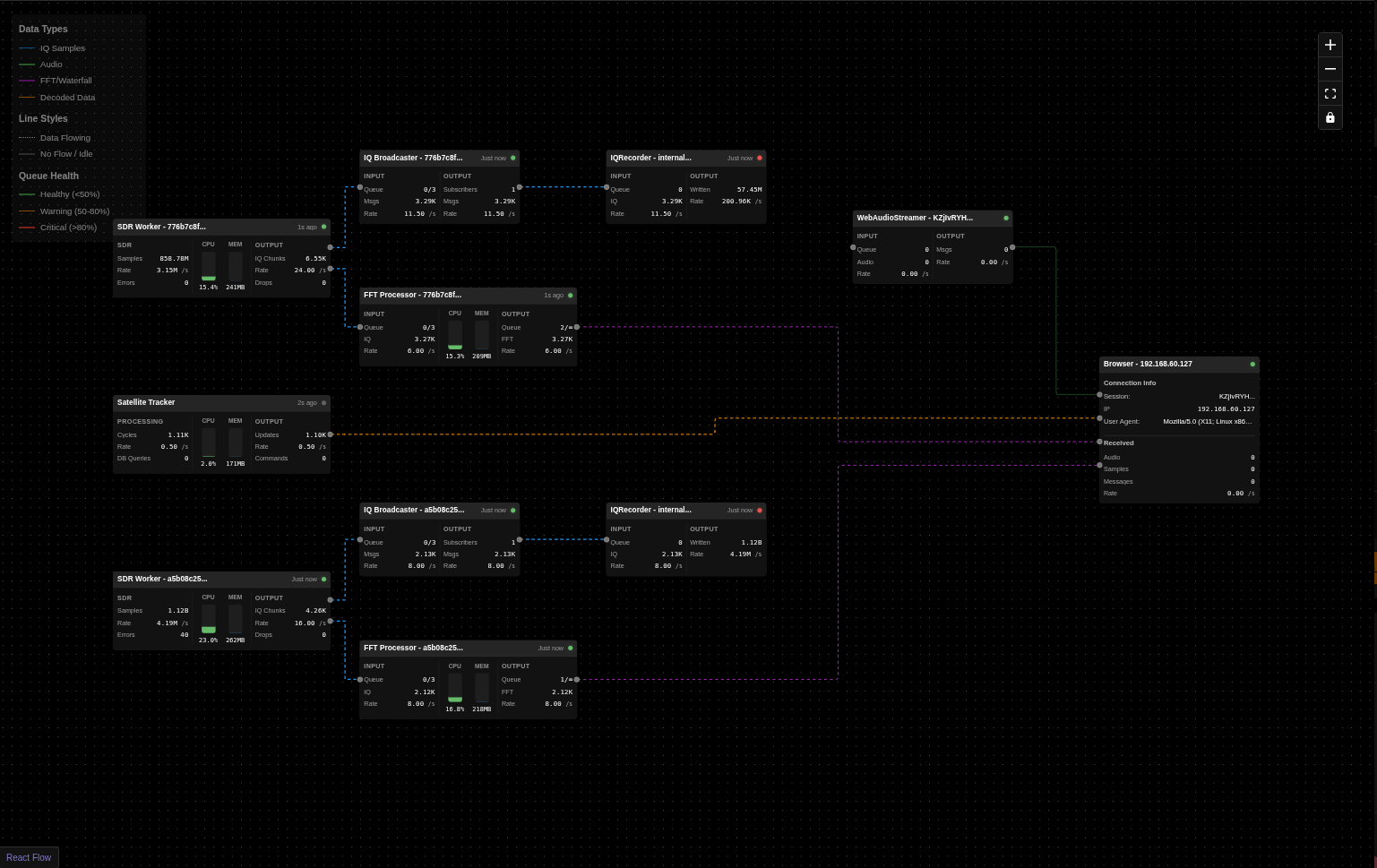

### DSP 拓扑与性能
*显示 IQ 样本流经的线程和进程链，展示 DSP 流水线的性能和数据流*
## 核心特性
* **实时卫星跟踪：** 使用高精度轨道模型跟踪数百颗卫星。TLE 数据自动从 CelesTrak 和 SatNOGS 更新。
* **多目标跟踪舰队：** 同时运行多个目标跟踪器，每个跟踪器拥有独立的设备/转子控制路径，从而可以并行操作多个目标-硬件链。
* **自动化天线转子控制：** 与常用的天线转子接口，在卫星过顶时自动进行跟踪。
* **设备控制（Hamlib）：** 在卫星过境期间，控制兼容 Hamlib 的设备并进行多普勒校正。
* **SDR 集成：** 流式传输并记录来自各种 SDR 设备的实时无线电信号，包括 RTL-SDR、SoapySDR 和 UHD/USRP 无线电设备。
* **IQ 录制与回放：** 以 SigMF 格式记录原始 IQ 数据，附带完整元数据（中心频率、采样率、卫星信息），并通过虚拟 SDR 设备回放录制内容以供分析和调试。
* **数据解码：** 解码 SSTV、FSK、GFSK、GMSK 和 BPSK（使用 AX25 USP Geoscan 帧）。LoRa 和 AFSK 解码器目前无法正常工作；需要帮助。
* **AI 驱动的转录：** 通过 Gemini Live 或 Deepgram 实时将解调后的音频转录为文本。注重隐私，使用用户自己的密钥，支持可选翻译，并可将文件输出到 `backend/data/transcriptions/`。
* **计划观测：** 定义详细的观测任务，在卫星过境期间自动监听、解码、转录和录制音频及 IQ 数据，无需人工干预。
* **SatDump 集成：** 通过 SatDump 解码来自 METEOR-M2（LRPT 和 HRPT）的气象卫星图像，并与自动化观测结合。
* **性能监控：** 实时可视化信号处理流水线，显示组件间（SDR → FFT → 解调器 → 解码器 → 浏览器）的数据流、队列健康状态、吞吐量速率和组件统计数据，以诊断瓶颈并优化性能。
* **响应式 Web 界面：** 基于 Material-UI 构建的现代、响应式且直观的 Web 界面，可无缝适配桌面、平板和移动设备，让您可以在网络的任何位置控制地面站的各个方面。在平板电脑和手机上体验出色。
## 计划观测与自动过境录制
地面站包含一个全面的自动化观测系统，可以在无需用户干预的情况下调度和执行卫星过境：
* **监控的卫星：** 定义卫星监控模板，包括硬件配置、信号参数和任务定义。系统会自动为所有符合条件的过境生成计划观测。
* **自动过境调度：** 基于可配置的标准（最小仰角、前瞻窗口）自动计算并调度即将到来的卫星过境。调度器使用 APScheduler 在信号捕获时触发观测，并在信号丢失时停止。
* **灵活的任务组合：** 每个观测可以包含多个并发任务：IQ 录制（SigMF 格式）、音频录制（WAV）、协议解码（AFSK、GMSK、SSTV）以及可选的 AI 转录。
* **硬件编排：** 在计划观测期间自动控制 SDR 设备、天线转子（进行卫星跟踪）和设备（进行多普勒校正）。
* **实时观测能力：** 用户可以通过 Web 界面实时观察任何自动过境 - 查看频谱瀑布图、收听解调后的音频以及观看实时解码器输出。当使用与自动观测相同的 SDR 时，用户可以在不干扰的情况下进行监控，但请注意，更改 SDR 的中心频率或带宽将影响正在进行的观测。
* **多 SDR 观测：** 自动观测可以在一个 SDR 上运行，而其他 SDR 可以并行录制、解码和收听同一过境。
* **状态管理：** 实时观测状态跟踪（计划中、运行中、已完成、失败、已取消、已错过），并自动清理已完成的旧观测。
* **会话管理：** 自动观测在隔离的内部 VFO 会话中运行（命名空间："internal:
*多目标跟踪控制台视图，显示一个活跃的国际空间站目标，带有单个目标控制和实时跟踪遥测数据*
### SDR 瀑布图视图
*活跃卫星通信期间，带有实时转录叠加的瀑布图视图*
### 瀑布图数据包解码（GMSK）
*带有实时 GMSK 数据包解码和解码输出详情的瀑布图视图*
### 遥测数据包查看器（十六进制 + ASCII）
*数据包查看器，以十六进制显示遥测有效载荷字节，并附带 ASCII 码对照*
### TLE 数据同步
*TLE 同步页面，显示实时进度和卫星数据库更新*
### SDR 硬件管理
*综合的 SDR 设备管理界面，支持 RTL-SDR、SoapySDR 和 UHD/USRP 无线电设备，并具备远程功能*
### 文件浏览器与解码器
*文件浏览器视图，显示解码后的气象图像、数据包输出和保存的转录记录*
### 观测概览
*自动化观测仪表盘，显示即将到来的过境窗口和任务状态*
### DSP 拓扑与性能
*显示 IQ 样本流经的线程和进程链，展示 DSP 流水线的性能和数据流*
- Real-time UI updates
- State management
- Interactive satellite maps
- Spectrum & waterfall display
- Audio playback & recording
- IQ recording & playback controls
- Decoder monitoring & output display] %% Backend Layer B[Backend: FastAPI + Socket.IO
- WebSocket connections
- Worker process management
- Database operations
- TLE data fetching
- Recording & file management
- Decoder lifecycle management] %% Worker Layer subgraph Workers["Worker Processes"] direction TB W1[Tracker Supervisor + Tracker Instances
- One tracker instance per rotator
- Antenna rotator control
- Rig/radio control
- Real-time tracking calculations
- Hardware state management] W2[SDR IQ Acquisition
- Raw IQ sample streaming
- IQ Broadcaster pub/sub
- Multi-consumer support] W2A[FFT Processor
- Spectrum computation
- Waterfall generation
- Real-time FFT analysis] W2B[Demodulators
- FM/SSB/AM modes
- Normal & Internal modes
- Frequency translation
- Audio processing
- Multi-VFO support] W2C[IQ Recorder
- SigMF format recording
- Metadata capture
- Satellite info tagging
- Waterfall snapshot saving] W2D[Decoders
- SSTV image decoder ✓
- AFSK packet decoder WIP
- LoRa/GMSK decoders WIP
- Audio Broadcaster for monitoring] W3[SDR Local Probe
- Device discovery
- Local SoapySDR enumeration
- Hardware capability detection] W4[SDR Remote Probe
- Remote SoapySDR discovery
- Network device scanning
- Remote capability detection] end %% Hardware Layer subgraph Hardware["Hardware Interfaces"] direction LR H1[Antenna Rotators
- Hamlib compatible
- Az/El control] H2[Radios/Rigs
- CAT control
- Frequency tuning] H3[Local SDR Devices
- RTL-SDR
- SoapySDR devices
- UHD/USRP] H4[Remote SDR Devices
- SoapyRemote
- rtl_tcp servers
- Network receivers] H5[SigMF Playback
- Virtual SDR device
- Recording playback
- SigMF metadata reader] end %% Storage Layer subgraph Storage["Data Storage"] S1[SigMF Recordings
- .sigmf-data files
- .sigmf-meta files
- Waterfall snapshots] S2[Decoded Outputs
- SSTV images
- Packet data] end %% External Services subgraph External["External Data Sources"] E1[TLE Data Sources
- CelesTrak
- SatNOGS DB] E2[Satellite Databases
- Transmitter info
- Orbital data] end %% Connections - Frontend to Backend A <---|Socket.IO
Bidirectional| B %% Backend to Workers B ---|Message Queues
Commands & Status| W1 B ---|Message Queues
Stream Control| W2 B ---|Message Queues
Discovery Requests| W3 B ---|Message Queues
Remote Scanning| W4 %% SDR IQ Distribution via IQ Broadcaster W2 ---|IQ Broadcaster
Subscribe| W2A W2 ---|IQ Broadcaster
Subscribe| W2B W2 ---|IQ Broadcaster
Subscribe| W2C W2 ---|IQ Broadcaster
Subscribe Raw IQ| W2D %% Demodulator to Decoder Chain W2B ---|Internal Mode
Audio Broadcaster| W2D %% Data back to Backend W2A ---|FFT Data
Spectrum/Waterfall| B W2B ---|Audio Data
Demodulated| B W2D ---|Decoded Data
Images/Text/Packets| B W2D ---|UI Audio Stream
Live Monitoring| B %% Recording Storage W2C ---|Write SigMF
Recording Files| S1 W2D ---|Write Decoded
Output Files| S2 %% Hardware Control W1 ---|Control Commands| H1 W1 ---|Frequency Control| H2 W2 ---|IQ Data Streaming| H3 W2 ---|Network Streaming| H4 W2 ---|Playback Source| H5 W3 ---|Device Enumeration| H3 W4 ---|Remote Discovery| H4 %% Storage Access H5 ---|Read Files| S1 B ---|File Management| S1 B ---|File Management| S2 %% External Data B ---|HTTP/API Requests| E1 B ---|Database Queries| E2 %% Dark Mode Styling classDef frontend fill:#1a237e,stroke:#3f51b5,stroke-width:2px,color:#ffffff classDef backend fill:#2e7d32,stroke:#4caf50,stroke-width:2px,color:#ffffff classDef worker fill:#e65100,stroke:#ff9800,stroke-width:2px,color:#ffffff classDef hardware fill:#4a148c,stroke:#9c27b0,stroke-width:2px,color:#ffffff classDef storage fill:#01579b,stroke:#0288d1,stroke-width:2px,color:#ffffff classDef external fill:#b71c1c,stroke:#f44336,stroke-width:2px,color:#ffffff class A frontend class B backend class W1,W2,W2A,W2B,W2C,W2D,W3,W4 worker class H1,H2,H3,H4,H5 hardware class S1,S2 storage class E1,E2 external %% Dashed borders for subgraphs style Workers stroke-dasharray: 5 5 style Hardware stroke-dasharray: 5 5 style Storage stroke-dasharray: 5 5 style External stroke-dasharray: 5 5 ``` ### 信号处理数据流 此图表展示了无线电信号如何从 SDR 硬件流经系统到达解码器和用户界面： ``` flowchart TB %% SDR Source SDR[SDR Hardware
RTL-SDR, SoapySDR, UHD] %% IQ Broadcaster IQB[IQ Broadcaster
Pub/Sub Pattern
Deep copy for each subscriber] %% Primary Consumers subgraph Consumers["IQ Consumers"] FFT[FFT Processor
→ Spectrum Display] REC[IQ Recorder
→ SigMF Files] DEMOD[Demodulator
FM/SSB/AM] IQDEC[IQ Decoders
GMSK/FSK/BPSK] end %% Demodulator Branches subgraph DemodBranch["Demodulator Types"] direction TB NORM[Normal Mode
User Playback] INT[Internal Mode
For Decoders] end %% Audio Broadcaster for Internal Demodulators AUDIOB[Audio Broadcaster
Pub/Sub Pattern
Deep copy for each subscriber] %% Decoder Chain subgraph DecoderChain["Audio-based Decoder Processing"] direction TB DEC[Decoder
AFSK] UIAUDIO[UI Audio Stream
Live Monitoring] end %% Output Destinations subgraph Outputs["Outputs"] SPECUI[Spectrum/Waterfall UI] SIGFILE[SigMF Recording Files] PLAYBACK[Audio Playback to User] DECOUT[Decoded Data
Images/Text/Packets] AUDIOUI[UI Audio Player
Decoder Monitoring] end %% Connections SDR -->|Raw IQ Samples| IQB SDR -->|Raw IQ Samples| FFT IQB -->|Subscribe| REC IQB -->|Subscribe| DEMOD IQB -->|Subscribe| IQDEC DEMOD -->|Branch| NORM DEMOD -->|Branch| INT NORM -->|Audio Queue| PLAYBACK INT -->|Audio Queue| AUDIOB AUDIOB -->|Subscribe: decoder| DEC AUDIOB -->|Subscribe: ui| UIAUDIO FFT -->|FFT Data| SPECUI REC -->|Write| SIGFILE DEC -->|Decoded Output| DECOUT IQDEC -->|Decoded Output| DECOUT UIAUDIO -->|Audio Chunks| AUDIOUI %% Styling classDef hardware fill:#4a148c,stroke:#9c27b0,stroke-width:2px,color:#ffffff classDef broadcaster fill:#d84315,stroke:#ff5722,stroke-width:3px,color:#ffffff classDef processor fill:#e65100,stroke:#ff9800,stroke-width:2px,color:#ffffff classDef output fill:#01579b,stroke:#0288d1,stroke-width:2px,color:#ffffff classDef decoder fill:#1b5e20,stroke:#4caf50,stroke-width:2px,color:#ffffff class SDR hardware class IQB,AUDIOB broadcaster class FFT,REC,DEMOD,NORM,INT processor class SPECUI,SIGFILE,PLAYBACK,DECOUT,AUDIOUI output class DEC,UIAUDIO decoder ``` #### 关键概念 **IQ 广播器（发布/订阅模式）：** - SDR 以高速率产生原始 IQ 样本 - IQBroadcaster 同时分发给多个消费者 - 每个订阅者获得独立的队列和深拷贝的样本 - 慢速消费者：消息被丢弃而非阻塞生产者 - 支持：FFT 处理器、解调器、IQ 录制器、解码器（LoRa/GMSK） **音频广播器（解码模式）：** - 仅用于向解码器馈送信号的内部解调器 - 将解调后的音频分发给： - **解码器订阅者：** SSTV/AFSK 解码器处理 - **UI 订阅者：** 浏览器中的实时音频监控 - 统计跟踪：每个订阅者的消息投递/丢弃计数 - 优雅处理慢速消费者 **链式处理示例（SSTV）：** 1. SDR → IQBroadcaster → 内部 FM 解调器（SSTV） 2. FM 解调器 → AudioBroadcaster 输入队列 3. AudioBroadcaster → 解码器订阅者 → SSTV 解码器 → 图像输出 4. AudioBroadcaster → UI 订阅者 → 浏览器音频播放器 **为什么使用广播器？** - **解耦：** 生产者无需了解消费者 - **可扩展性：** 无需修改生产者即可添加消费者 - **监控：** 每个订阅者的统计和健康状态监控 - **可靠性：** 慢速消费者不会阻塞快速生产者 * **前端：** 前端是一个使用 React、Redux Toolkit 和 Material-UI 构建的单页应用。它通过 socket.io 连接与后端通信，以实现实时更新，包括解码数据的显示和实时音频监控。 * **后端：** 后端是一个使用 FastAPI 构建的 Python 应用程序。它为前端提供 REST API 和 socket.io 接口。它管理着工作进程、解码器生命周期，并协调用于信号分发的发布/订阅架构。 * **工作进程：** 工作进程负责繁重的工作。它们执行诸如卫星跟踪、SDR 流式传输、信号解调、数据解码（SSTV 已实现，AFSK/LoRa 开发中）和天线控制等任务。工作进程使用 IQ 广播器和音频广播器进行高效的多消费者信号分发。 ## 第三方库与技术 ### 后端 * **[FastAPI](https://fastapi.tiangolo.com/)：** 一个现代、快速（高性能）的 Web 框架，用于基于标准 Python 类型提示构建 Python 3.7+ 的 API。 * **[SQLAlchemy](https://www.sqlalchemy.org/)：** Python SQL 工具包和对象关系映射器，为应用程序开发人员提供 SQL 的全部功能和灵活性。 * **[Skyfield](https://rhodesmill.org/skyfield/)：** 一个现代的 Python 天文学库，用于计算地球轨道上的恒星、行星和卫星的位置。 * **[SGP4](https://pypi.org/project/sgp4/)：** SGP4 卫星传播模型的 Python 实现。 * **[Socket.IO](https://python-socketio.readthedocs.io/en/latest/)：** 一个用于实时、双向、基于事件的通信的库。 * **[pyrtlsdr](https://pypi.org/project/pyrtlsdr/)：** RTL-SDR 库的 Python 封装。 * **[SoapySDR](https://pypi.org/project/SoapySDR/)：** 一个供应商和平台中立的 SDR 支持库。 * **[SatDump](https://github.com/SatDump/SatDump)：** 卫星解码套件，用于气象图像解码工作流程。 * **[gr-satellites](https://github.com/daniestevez/gr-satellites)：** 用于卫星通信解码的 GNU Radio 树外模块。 ### 前端 * **[React](https://reactjs.org/)：** 一个用于构建用户界面的 JavaScript 库。 * **[Redux Toolkit](https://redux-toolkit.js.org/)：** 官方、固执己见、开箱即用的工具集，用于高效的 Redux 开发。 * **[Material-UI](https://mui.com/)：** 一个流行的 React UI 框架，提供全面的 UI 工具套件。 * **[Vite](https://vitejs.dev/)：** 一个构建工具，旨在为现代 Web 项目提供更快、更精简的开发体验。 * **[Socket.IO Client](https://socket.io/docs/v4/client-api/)：** Socket.IO 的客户端库。 * **[Leaflet](https://leafletjs.com/)：** 一个开源的 JavaScript 库，用于移动设备友好的交互式地图。 * **[satellite.js](https://github.com/shashwatak/satellite-js)：** 一个用于传播卫星轨道的 JavaScript 库。 ## SDR 设备支持 专用的工作进程为多种接收器系列提供 IQ 采集、FFT 处理和解调支持： * **RTL-SDR**（USB 或 `rtl_tcp`）工作进程 * **SoapySDR** 设备，本地或通过 SoapyRemote 连接：RTL-SDR、Airspy、AirspyHF+、HackRF、HydraSDR、LimeSDR、PlutoSDR、UHD/USRP 和 SDRplay（RSP 系列） * **UHD/USRP** 无线电设备，通过 UHD 工作进程支持 * **需要其他 SoapySDR 设备？** 请在 GitHub 上提交 issue 并请求支持。 SDR 架构使用发布/订阅模式（IQ 广播器）将 IQ 采集与信号处理分离： * **IQ 采集工作进程**将原始样本流式传输到 **IQ 广播器** * **IQ 广播器**独立分发给多个订阅者： * **FFT 处理器**，用于频谱/瀑布图显示 * **解调器**（FM/SSB/AM），用于普通和内部模式下的音频输出 * **IQ 录制器**，用于 SigMF 格式的文件捕获 * **原始 IQ 解码器**（BPSK、GMSK），绕过解调环节 * **音频广播器**将来自内部解调器的解调音频分发给： * **数据解码器**（AFSK），用于信号解码 * **UI 音频流**，用于浏览器中的实时监听 ## IQ 录制与回放 地面站包含使用 [SigMF（信号元数据格式）](https://github.com/gnuradio/SigMF) 标准的全面 IQ 录制和回放功能： ### 录制特性 * **SigMF 格式：** 将 IQ 数据录制为 `.sigmf-data` 文件，并附带 `.sigmf-meta` JSON 元数据 * **自动元数据：** 捕获中心频率、采样率、时间戳和录制时长 * **卫星跟踪：** 自动用目标卫星名称和 NORAD ID 标记录制内容 * **瀑布图快照：** 在录制时保存瀑布图显示的 PNG 快照 * **多段支持：** 将参数变化（频率、采样率）作为单独的捕获段处理 * **实时监控：** UI 中显示实时计时器和可视录制指示器 ### 回放特性 * **虚拟 SDR 设备：** 录制内容在设备列表中显示为 "SigMF Playback" SDR * **完整处理流水线：** 回放支持 FFT 显示、解调和所有信号处理 * **等同实时的解码：** 回放期间，解调器和解码器的运行方式与接收实时 SDR 输入时完全相同 * **录制浏览器：** 可排序的录制列表，带有元数据预览（采样率、时长、时间戳） * **无缝集成：** 在实时 SDR 和回放之间切换，无需更改工作流程 ## 自动化观测 地面站包含一个用于计划卫星过境的自动化观测系统： * **监控的卫星：** 定义卫星监控模板，包括硬件配置、信号参数和任务定义。 * **自动过境调度：** 基于可配置的标准（最小仰角、前瞻窗口）自动计算并调度即将到来的过境。 * **灵活的任务组合：** 在单个观测中组合 IQ 录制（SigMF）、音频录制、协议解码和 AI 转录。 * **硬件编排：** 在计划运行期间控制 SDR 设备、天线转子（进行卫星跟踪）和设备（进行多普勒校正）。 * **实时观测能力：** 在自动过境期间观看频谱瀑布图、收听解调后的音频并查看实时解码器输出。 * **多 SDR 观测：** 在一个 SDR 上运行自动观测，而其他 SDR 可以并行录制、解码和收听同一过境。 * **状态管理：** 跟踪观测状态（计划中、运行中、已完成、失败、已取消、已错过），并自动清理旧条目。 * **会话管理：** 自动观测在隔离的内部 VFO 会话中运行（命名空间："internal:
标签：业余无线电, 云安全态势管理, 前端应用, 卫星爱好者, 卫星监控, 卫星跟踪, 卫星通信, 多目标跟踪, 实时信号, 实时跟踪, 开源, 数据解码, 无线电控制, 无线电设备, 监控套件, 研究工具, 自定义脚本, 航天, 软件定义无线电, 逆向工具, 通信套件
