# 故障 Cat Faulty Cat 是一款低成本电磁故障注入 (EMFI) 工具，专为自学和业余爱好者研究而设计。

Also available at distributors:

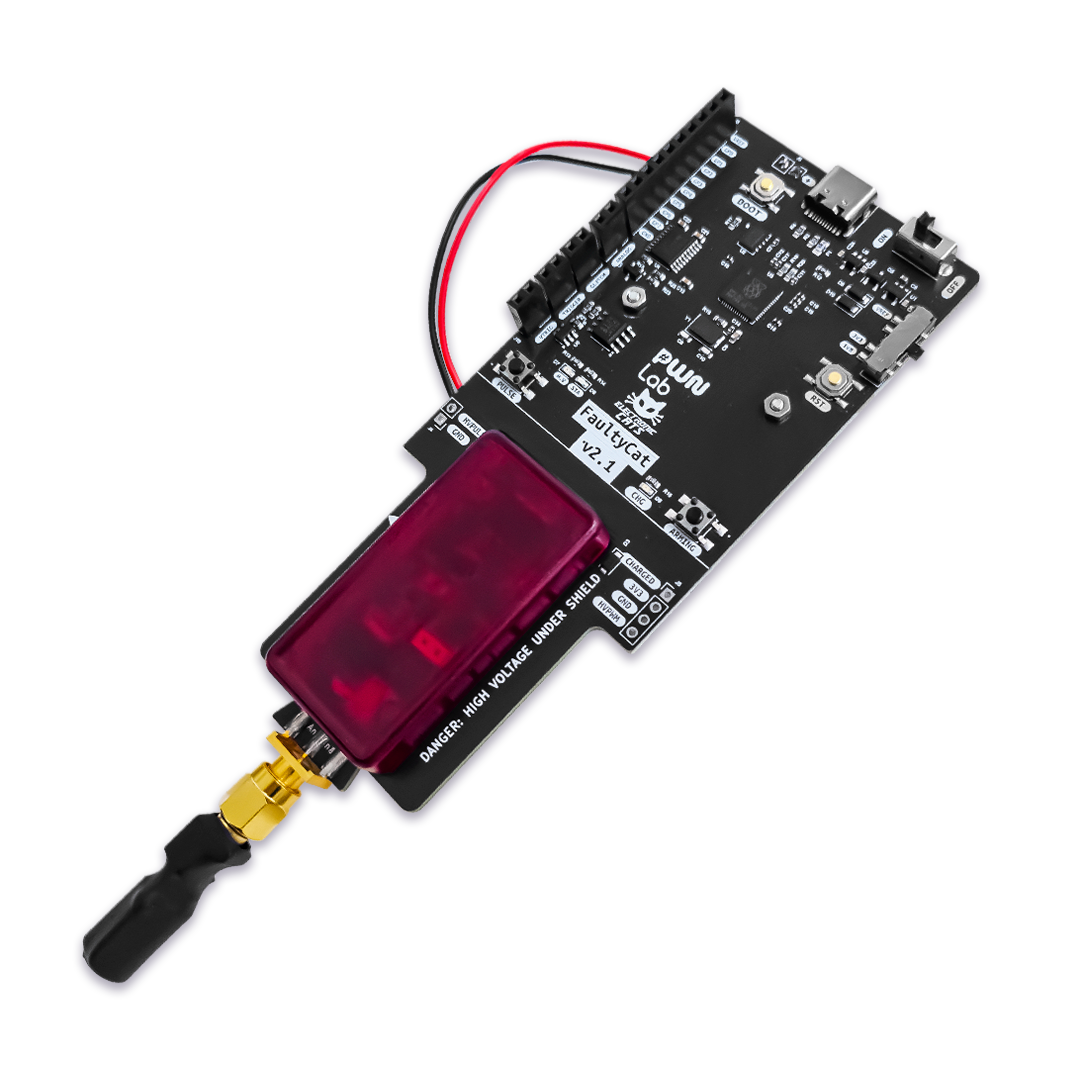

Faulty Cat 是一款高端电磁故障注入 (EMFI) 工具，是项目 [ChipSHOUTER PicoEMP](https://github.com/newaetech/chipshouter-picoemp) 的优化重制版，其设计重点按大致顺序依次为：(1) 安全操作，(2) 高性能，(3) 易用性，最后是 (4) 成本。这使得该工具涵盖了多种用例，但对于许多人来说可能有些性能过剩（且昂贵）。 我们使用 KiCad 创建了这个项目，并在寻找某些组件的替代品时，我们放弃了 Raspberry Pico 开发板，转而在设计中直接使用 RP2040。在上市前已在我们的实验室经过测试，尽管如此，它仍是一款需要小心操作的产品，请阅读使用说明。 请**仅**在您从我们处购买了 Faulty Cat 并且自己控制它，充分了解其操作和风险的情况下使用它。它*并非*为专业或教育环境设计，在这些环境中，工具通常需要满足安全认证。 **重要提示**：塑料护罩对于安全操作至关重要。虽然输出本身与输入连接隔离，但在暴露的高压电容和电路上，您仍然**很容易触电**。**切勿**在没有护罩的情况下操作设备。 作为一个开源项目以及项目 [ChipSHOUTER PicoEMP](https://github.com/newaetech/chipshouter-picoemp) 的重制版，它也收集了来自不同社区成员的输入，并欢迎您的贡献！ ### V2.1 版本新增功能 ⚡😼 - 电压毛刺。 - 使用专用引脚触发，可在新的引脚排列中找到。 - 触发电压参考，以便在每次尝试发送电压毛刺时获得更准确的响应。 - 模拟输入，用于在毛刺注入过程中监控目标设备的状态。 - JTAG/SWD 扫描器。 ### 对 Faulty Cat 进行编程 请按照 Faulty Cat wiki 中的 [Bootloader 模式部分](https://github.com/ElectronicCats/faultycat/wiki/1.-Understanding-Faulty-Cat#bootloader-mode) 的步骤对其进行编程。您也可以在微控制器上运行其他任务。 ### 有用的参考资料 如果您不知道如何开始电磁故障注入 (EMFI)，您可能会发现 [Hardware Hacking Handbook](https://nostarch.com/hardwarehacking) 中的几个章节很有用。 您可以在此 [TI CC SimpleLink 攻击演示](https://github.com/KULeuven-COSIC/SimpleLink-FI/blob/main/notebooks/5_ChipSHOUTER-PicoEMP.ipynb) 中看到 PicoEMP 在真实攻击中使用的演示。 **警告**：高压将施加在 SMA 连接器两端。如果存在注入头（线圈），它将吸收大部分功率。如果您让 SMA 连接器处于开路状态，您将在该 SMA 上呈现高压脉冲，并可能触电。作为通用的“最佳实践”，请勿触摸输出 SMA 探头，并应将输出视为始终带有高压。 ## 许可证 本项目 FaultyCat 改编自 [Colin O'Flynn](https://github.com/colinoflynn) 的 [ChipSHOUTER PicoEMP](https://github.com/newaetech/chipshouter-picoemp)，根据 CC BY-SA 3.0 获得许可，“FaultyCat” 包含了诸如将项目移植到 Kicad、修改 BOM 和尺寸等修改，由 ElectronicCats 根据 CC BY-SA 3.0 获得许可。 Electronic Cats 投入了时间和资源来提供这种开源设计。请通过购买 Electronic Cats 的产品来支持 Electronic Cats 和开源硬件！
