travisgoodspeed/maskromtool

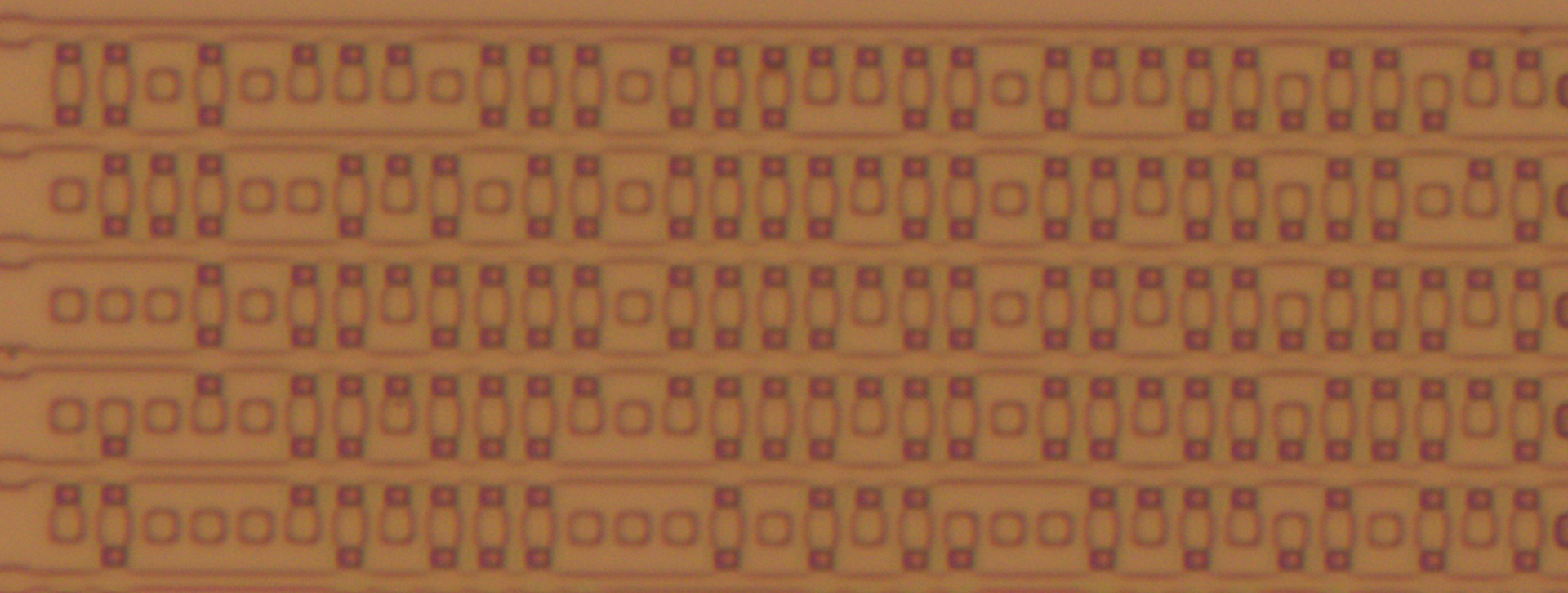

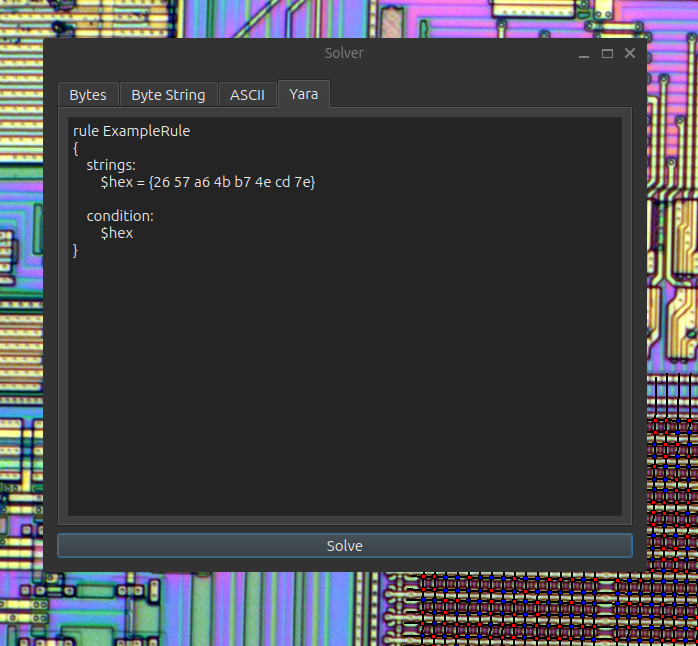

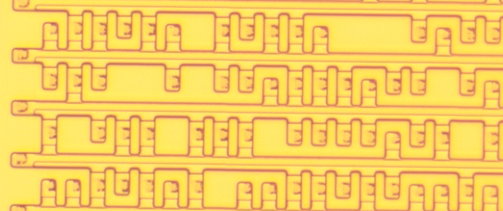

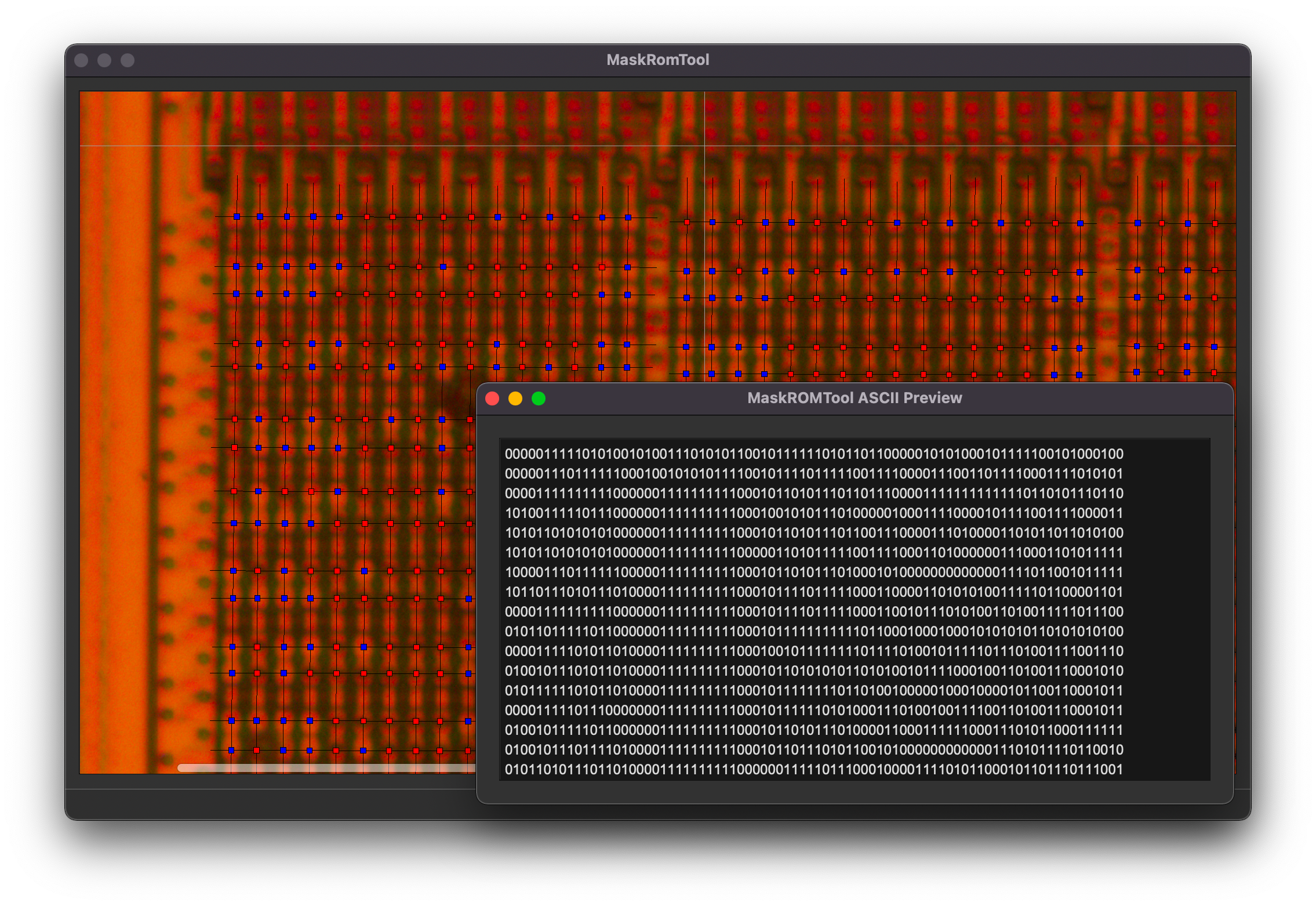

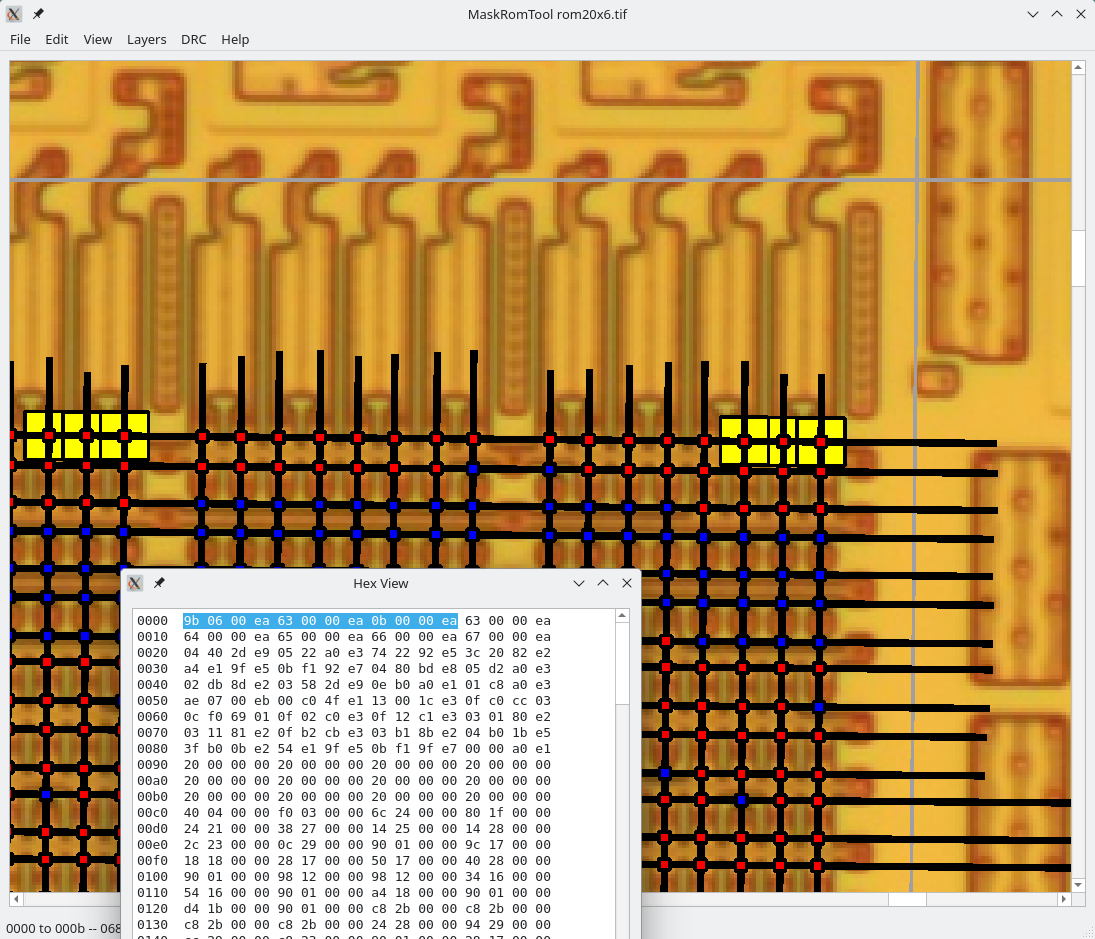

大家好， 这是我的 CAD 工具，用于拍摄掩模 ROM 的照片并 提取位数据，从而恢复 ROM 的内容。 该工具中的键盘快捷键*不是*可选的。 在开始探索之前，请阅读 下面的 GUI 文档。 如果你觉得这个工具有用，请为自己或聪明的学生购买一本我的书 [微控制器漏洞利用](https://www.amazon.com/Microcontroller-Exploits-Travis-Goodspeed/dp/1718503881)。 --Travis Goodspeed  ## 示例 [gbrom-tutorial](https://github.com/travisgoodspeed/gbrom-tutorial) 教你如何从 GameBoy 掩模 ROM 的照片开始， 逐步制作出准确的 ROM 镜像。 [MYK82 ROM](https://github.com/travisgoodspeed/myk82rom) 包含了 Fortrezza 卡中 MYK82 芯片的完整 ROM 转储。 这是 Clipper 芯片的继任者，该存储库不仅包含 所有的 ROM 位，还包含用于纠错的重拍图像。 [wersi-slm2-51173](https://github.com/travisgoodspeed/wersi-slm2-51173/) 是来自音乐合成器模块的 Zilog Z8 ROM。 [atar862n-rom](https://github.com/travisgoodspeed/atar862n-rom) 是 ATAR862N 芯片中的 MARC4 ROM。 [mk51fx2500](https://github.com/travisgoodspeed/mk51fx2500) 是 来自 Casio FX-2500 计算器及其苏联克隆版 Электроника МК51 的 ASIC。 [EMZ1001ROMs](https://github.com/travisgoodspeed/emz1001roms) 包含 南斯拉夫 EMZ1001 微控制器的照片，它是 S2000 的授权克隆版。 这些解码尚未被破解，这或许使它们成为有趣的挑战目标。 [msp430f149rom](https://github.com/travisgoodspeed/msp430f149rom) 来自 MSP430F149。 该芯片与 MSP430F449 密切相关， 并使用相同的解码器进行解码。 ## 发布更新日志 `master` -- GoodASM REPL 现已在 Windows 上支持自动补全。 放弃对 x86_64 macOS 的支持。 可选的 Yara-X 支持。 用于 位阈值的 HSL 色彩空间，配合对眼睛更友好的位颜色直方图。 “打开最近的文件”菜单，QSettings。 宽和高的 采样大小现在显示在视图中。 修复了同时 拖动直线和位时的崩溃问题。 将单个位导出为单独的 图像。 部分支持 CPack 以生成 `.deb` 软件包。 MARC4 和 MSP430 解码由仿射映射定义。 2025-06-01 -- CLI 和 GUI 功能用于处理模糊/损坏的 位，当植入物 ROM 的某些部分曝光不佳时非常有用。 求解器 现在支持使用 [GoodASM](https://github.com/travisgoodspeed/goodasm) 的 grader 类。 `goodasm` 和 `gatorom` 在 macOS 中具有正确的 RPATH。 2025-04-12 -- 通过避免列表中的深拷贝提升性能。 状态栏中正确的位计数，且状态栏现在使用 等宽字体。 [GoodASM](https://github.com/travisgoodspeed/goodasm) 现在通过 git 子模块作为汇编器被包含进来。 剪切、复制和粘贴按键 绑定现在可以像在其他 GUI 中那样正常工作了。 2024-08-18 -- GatoROM 的 solver-set 选项现在使用描述性的 文件名。 GUI 现在可以通过 File/Export/SolverSetBytes 导出一组 求解结果。 更清晰的选择矩形。 当用户混淆时，`R` 和 `C` 现在将绘制正确的线型。 `^H` 现在设置初始位置。 缩放 和移动键现在可在第二个视图中工作。 完全重复的线现在 会在 DRC 期间通过 `V` 键被剔除。 行和列现在存储为排序列表， 而不是集合。 行和列在文件导出中现在具有一致的顺序。 在位标记、后台位标记和对齐方面的性能提升。 macOS 的 通用二进制文件。 RomAlignerTilting 在 bank 之间有间隙的 设计中效果更好。 不在视图内的位在 拖动时不再绘制，从而加快了调整长线组的速度。 2024-07-14 -- 修复了删除双重选择项时的崩溃问题。 Delete 和 Backspace 现在可以像 `D` 一样删除对象。 多个反汇编器。 解码阈值更改时，解码结果现在会实时更新。 2024-06-23 -- Yara 规则求解。 稳定性改进。 十字准线 更新为选定线的角度。 空格键现在重复上一条 线，无论是行还是列。 可以选择多个项， SHIFT+D 复制它们。 使用 SHIFT 选择以添加更多线， 或使用 CTRL（macOS 上为 CMD）移除线。 右键拖动可移动多条线， 仅预览相关的位。 十字准线和选择颜色现在可以 选择。 缩小时背景不再平铺。 2024-05-19 -- 强制设置位值时，DRC 违规现在会被清除。 用于绘制 GNUPlot 中颜色分布的直方图导出。 支持 Wayland。 在 CLI、GUI、求解器 和基本解码器中支持显式字长。 求解器集合， 将所有潜在的解决方案导出为二进制文件。 不可靠的 对齐器已被弃用。 GUI 求解器。 反汇编器调用 MAME 的 Unidasm。 2024-01-28 -- 撤销和重做。 字符串对话框。 反斜杠键用于 图层可见性。 可靠的对齐算法。 关闭主窗口 关闭应用程序。 2024-01-01 -- 修复了在求解奇数大小时 Z8 解码器中的总线错误。 GatoROM CLI 中的详细模式。 `squeeze-lr` 模式现在位于 GUI 解码器中。 用于清除所有位修复的编辑菜单项。 `E` 将选择 下一个 DRC 违规。 完全垂直的图像不再破坏 对齐算法。 2023-12-07 -- 选择高亮。 状态栏中的行/列计数。 ASCII 求解器。 修复了求解器中因 ROM 尺寸 不当导致的多次[崩溃](https://github.com/travisgoodspeed/maskromtool/issues/59)。 GUI 中的 GatoROM 解码。 移除了冗余的解码器。 十六进制 查看器以及选定字节的高亮显示。 GatoROM CLI 现在对遇到非法访问时退出要求非常严格。 [Zilog Z8](https://github.com/travisgoodspeed/maskromtool/issues/76) ROM 支持。 2023-09-13 -- 用于禁用 OpenGL 的 CLI 选项。 打印支持。 正常工作的 Windows 构建。 2023-08-06 -- OpenGL 现已正常工作并成为默认选项。 包含 GatoROM 用于位解码。 2023-07-20 -- 副屏支持。 高向采样。 修复了 在删除线后按 `V` 时的崩溃问题。 2023-06-17 -- 添加了 X86_64 和 ARM64 上的 macOS 支持。 2023-05-30 -- 首个 Windows 版本发布。 ## 构建 该工具可在 Windows、Linux、FreeBSD 和 MacOS 上运行，使用带有 QtCharts 扩展的 QT6。 从 CLI 构建该工具最为简单。 在 Debian Bullseye (11.x) 中， ``` % sudo apt install make gcc g++ cmake git qt6-base-dev libqt6charts6-dev \ qt6-translations-l10n linguist-qt6 qt6-l10n-tools qt6-tools-\* qt6-image-formats-plugins \ libreadline-dev qt6-declarative-dev pkg-config % git clone https://github.com/travisgoodspeed/maskromtool/ ... % cd maskromtool % git submodule init % git submodule update --remote ... % mkdir build; cd build % cmake .. % make -j 8 && sudo make install ``` 在 Windows 和 macOS 中，请使用 [Qt 开源版](https://www.qt.io/download-qt-installer-oss)安装程序， 务必包含 Charts 和 Image Formats 扩展。 然后作为项目打开 `CMakeLists.txt`。 `Ctrl+B` 将随后编译 `maskromtool`。 如果您的导入出现问题，例如选择了错误的 Qt 安装，请删除 `CMakeLists.txt.user` 并重新打开项目以重试。 为了 Windows 和 macOS 用户的方便，我们还提供了一些 [预构建版本](https://github.com/travisgoodspeed/maskromtool/releases)。 在 macOS 上，如果您收到签名无法识别的警告， 可能需要运行 `xattr -dr com.apple.quarantine *`。 要在 macOS 上构建，首先安装 XCode，[Homebrew](https://brew.sh) 和 [Qt 开源版](https://www.qt.io/download-qt-installer-oss)， 遗憾的是这需要一个账户。 之后，您可以在 QT Creator 中打开 `CMakeLists.txt` 或使用发布脚本进行构建。 （如果脚本的 Qt 版本低于您的版本，请编辑该脚本。） ``` % ./buildrelease-macos.sh ... (ignore errors about signing % open release/maskromtool.app ``` 您也可以在没有官方 Qt 安装程序或 App 的情况下构建它， 仅通过 Homebrew 即可。 这大致类似于我们在 Linux 中的操作。 ``` % brew install cmake emacs qt pkgconfig % git submodule init % git submodule update --remote ... % mkdir build; cd build % cmake .. % make -j 8 && sudo make install ``` ## 可选库 ### YaraX [Yara-X](https://github.com/VirusTotal/yara-x) 是一个 在恶意软件研究领域流行的模式匹配库。 MaskRomTool 和 GatoROM 将其作为可选库支持，用于求解未知的布局。 当 PkgConfig 可用并且其 C API [已安装](https://virustotal.github.io/yara-x/docs/api/c/c-/)时，Yara-X 会自动被包含。 ``` % git clone https://github.com/VirusTotal/yara-x ... % cd yara-x % cargo install cargo-c ... % cargo cinstall -p yara-x-capi --release ... (If error here, make your user own /usr/local/lib and include.) ``` ## GUI 使用 首先使用 File/Open ROM 打开一张 ROM 芯片的照片。 尽量 使用未压缩的格式，但请注意 macOS 不喜欢 TIFF 文件。 按住 control 键（macOS 上为 command 键）同时滚动鼠标 滚轮将进行放大和缩小。 您也可以在触控板上双指缩放。 使用鼠标中键拖动可平移，或根据您操作系统的喜好 用双指滚动。 根据任意约定，位应排列在长列中，行较短。 如果 解码线可见，它们应位于图像的顶部。 您可以随意 从某个方向拍摄照片，然后旋转它进行标记。 保存项目时，图像的文件名将附带 `.json` 扩展名。 这个经过排序和缩进的 JSON 文件适合在 Git 存储库等 版本控制系统中使用。 这些键盘按键提供了您的大部分输入。 要绘制 线，首先单击一次选择起始位置，然后当鼠标位于 结束位置上方时按下该键。 删除项或 设置其位置将应用于最近放置的线， 除非您拖动一个框来选择线。 通过按住鼠标左键拖动来选择一个项目， 并观察它是否变绿。 最近放置的项目会被 自动选择。 某些命令作用于多个选定的 项目；而另一些仅作用于一个。 您可以使用 `D` 删除错误，或使用 `S`、箭头键或 右键拖动稍微调整其位置。 移动期间，为了性能， 不相关线的位可能会被隐藏，按下 `M` 键或 释放鼠标右键将重绘它们。 在 macOS 上，`^` 表示 Command 而不是 Ctrl。 ``` Tab -- Show/Hide bits. \ -- Show/Hide rows and columns. ^\ -- Show/Hide background. ALT \ -- Show/Hide crosshair. R -- Draw a row from the last left-click position. SHIFT R -- Repeat the last row. C -- Draw a column from the last left-click position. SHIFT C -- Repeat the last column. SPACE -- Repeat the last row or column. ^X ^C ^V -- Cut, Copy and Paste. D -- Delete the selected objects. SHIFT D -- Duplicate the selected lines. S -- Set the selected object to the mouse position. F -- Jump to the selected item. ARROWS -- Move the selected items. right-drag -- Move the selected items. (SHIFT or ^) middle-drag -- Pan the view. ^ wheel -- Zoom. Q -- Zoom to zero. A -- Zoom in. Z -- Zoom out. H -- Jump to home position. ^H -- Set the home position. SHIFT F -- Force a bit's value. (Again to flip.) SHIFT A -- Force a bit's ambiguity. (Again to flip.) M -- Remark all of the bits. SHIFT M -- Update hex decoding and disassembly. V -- Run the Design Rule Checks. SHIFT V -- Clear the DRC violations. E -- Jump to next violation. ^Z -- Undo SHIFT ^Z -- Redo ^S -- Save changes. ``` 当您首次开始标记位时，软件尚未知道 1 和 0 之间的阈值。 您可以通过 `View` / `Choose Bit Threshold` 进行配置。 即使是最好的位也不会全部被完美标记，因此如果您发现 软件出错，请使用 `SHIFT+F` 强制设置位值。 `SHIFT+A` 功能类似，将位标记为模糊或已损坏。 `DRC` 菜单包含设计规则检查，将突出显示项目中的问题， 例如弱的位或对齐错误。 如果放置许多线变得乏味，请使用鼠标左键选择一组， 然后使用 `SHIFT+D` 复制整个集合。 您 可以接着用鼠标右键将其拖动到新位置，在 原始位置留下另一个副本。 如果为此 掉帧，请使用 `TAB` 键临时隐藏所有位，这将 极大地加快在密集区域移动多条线的速度。 十字准线将自行调整为您最近放置的行 和列。 这将使它们稍微倾斜以匹配您 照片的实际情况。 在标记位并使用 DRC 抽查其准确性后， 运行 File/Export 将其导出为 ASCII，以便使用 其他工具进行解析，例如 [GatoROM](GATOREADME.md)、 [Bitviewer](https://github.com/SiliconAnalysis/bitviewer) 或 [ZorRom](https://github.com/SiliconAnalysis/zorrom)。 ## CLI 使用 除 GUI 外，该工具还具有命令行界面， 在脚本编写中非常有用。 使用 `--help` 开关查看最新 参数，如果您不希望 GUI 保持打开以供 交互使用，请使用 `--exit` 开关。 ``` forum% maskromtool --help Usage: maskromtool [options] image json Mask ROM Tool Options: -h, --help Displays help on commandline options. --help-all Displays help, including generic Qt options. -v, --version Displays version information. -V, --verbose Print verbose debugging messages. --stress Stress test bit marking. -e, --exit Exit after processing arguments. --disable-opengl Disable OpenGL. --enable-opengl Enable OpenGL. -d, --drc Run default Design Rule Checks. -D, --DRC Run all Design Rule Checks. --sampler Bit Sampling Algorithm. --diff-ascii Compares against ASCII art, for finding errors. -a, --export-ascii Export ASCII bits. -o, --export Export ROM bytes. --export-histogram Export histogram. --export-csv Export CSV bits for use in Matlab or Excel. --export-json Export JSON bit positions. --export-python Export Python arrays. --export-photo Export a photograph. Arguments: image ROM photograph to open. json JSON lines to open. ``` 要在没有 GUI 的情况下运行，请传递 `-platform offscreen`。 如果程序 在 Wayland 下崩溃，请通过传递 `-platform xcb` 强制使用 Xorg。 在 Windows 上，可执行文件要同时拥有 GUI 并 保留 CLI 日志很困难。 我们通过生成两个 可执行文件来解决这个问题；请使用 `maskromtool.exe` 以运行 GUI，并使用 `maskromtoolcli.exe` 以运行 CLI。 一个单独的可执行文件 `gatorom` 封装了不带 图形界面的 ROM 位解码器。 详见 [GatoROM](GATOREADME.md)。 ## 高层设计 我基于 `QGraphicsScene` 设计了 GUI。 底层数据 对象使用 QT 坐标系，使用浮点数以获得 优于像素的精度。 加载 ROM 照片后，用户在照片上放置列和行。 列和行的每个交叉点被视为一个位，可配置的 颜色阈值决定了该位的值。 如果照片被误读， 您还可以将该位强制设置为已知值。 一旦所有的位都被标记选择了阈值， 软件会将每个浅色位标记为蓝色 (0)，每个深色位 标记为红色 (1)。 然后将这些位对齐到导出为 ASCII 的 行链表中，以供其他工具使用。 为了识别错误，一组设计规则检查 (DRC) 将评估 打开的项目。 虽然主要界面是 GUI，但也提供了 CLI 用于脚本编写和测试。 ## 纠正位错误 虽然几千个位可能会被无误地标记，但更大的 项目将不可避免地需要管理它们的错误。 一个良好的开端是使用 DRC 检查并仔细配置 位阈值，直到没有明显的错误。 然后导航项目 并按 `tab` 键以显示和隐藏注释，确保 每个位都被正确识别。 当这不够时，例如对于几十或几百千位的 ROM， 对同一个 ROM 进行多次注释会有所帮助， 最好使用不同的照片。 在为每张照片 添加注释时当然会发生位错误，但它们会发生在 不同的地方。 然后，您可以对 `--export-ascii` 的输出使用 `--diff-ascii` 功能来比较图像， 协调它们的差异，直到您的所有项目文件一致。 ## 采样算法 大多数 ROM 只需读取位中心单个像素的颜色即可 读取。 对于这些，`Default` 采样算法就可以 正常工作。  对于位去层处理有些过度的扩散 ROM， 位的中心没有独特的颜色，但它被 稍暗的线包围。 `Wide` 算法将在 采样其宽度大小的位后取每个通道中最暗的 颜色，`Tall` 执行相同的操作，但是是垂直方向的。  ## 开发 非常欢迎对 Mask ROM Tool 提供补丁和改进，但请 不要在问题追踪器中滥发功能请求。 Pull request 应 通过 Github 页面提交，并且不应将项目与第三方库的依赖 纠缠在一起。 代码使用保守的 C++ 方言编写，极少使用 高级特性。 我已尝试彻底注释代码和类定义。 ## ROM 解码器 [GatoROM](GATOREADME.md) 作为一个命令行解码器被包含， 用于求解位排列。 请参阅其自带的 README 文件获取 CLI 文档，特别是针对 GUI 尚不支持的求解器方法。 另外，GatoROM 在 MaskRomTool GUI 中被用作 解码库。 使用 Edit/Decoding 定义解码风格， 并使用 View/HexPreview 查看位到十六进制的实时解码。  从解码器中，您可以高亮显示十六进制字节并使用 View/Highlight Hex Selection 可视化选定的字节。 这里我们看到的是 [MYK82 ROM](https://github.com/travisgoodspeed/myk82rom) 的前三个字， 它们将 32 位打包在每个位置中。 大多数反汇编器通过 CLI 路径 操作，但 [GoodASM](https://github.com/travisgoodspeed/goodasm) 是 静态链接的。  还支持脚本化求解器，其中通过简单的掩码或 Yara 规则描述预期的固件。 所有匹配项都会被枚举， 通过在它们之间跳转，您可以快速破译未使用 交织、行反转或其他复杂操作的图像。  ## 相关工具 John McMaster 的 [ZorRom](https://github.com/SiliconAnalysis/zorrom) 是 一款优秀的解码器，也是该工具中解码库的灵感来源。 Adam Laurie 的 [RomPar](https://github.com/AdamLaurie/rompar) 可能是 首款实现开源的位标记工具。 Chris Gerlinsky 的 [Bitract](https://github.com/SiliconAnalysis/bitract/) 是 另一款用于位标记的开源工具，而 [Bitviewer](https://github.com/SiliconAnalysis/bitviewer) 是他配套的 用于将位解码为字节的工具。 Peter Bosch 的 [PLA Decode](https://github.com/peterbjornx/pladecode) 是一款用于提取旧 Intel 微代码的位标记工具。 请参阅 他 2020 年在 [Hardwear.io](https://www.youtube.com/watch?v=4oFOpDflJMA) 上的 演讲以获取更多详细信息。
