msinger/dmg-schematics

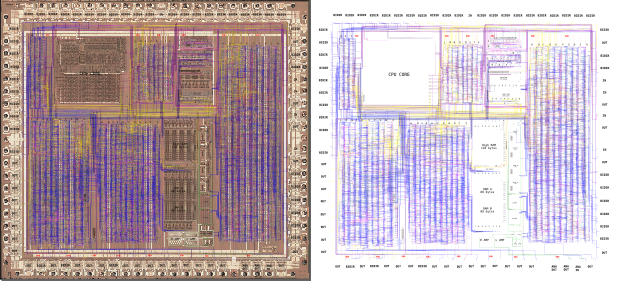

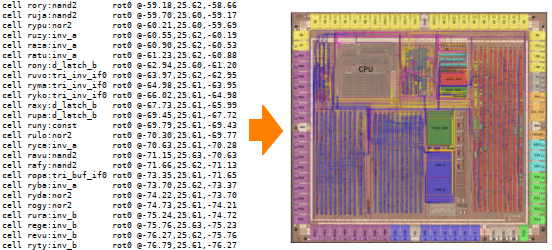

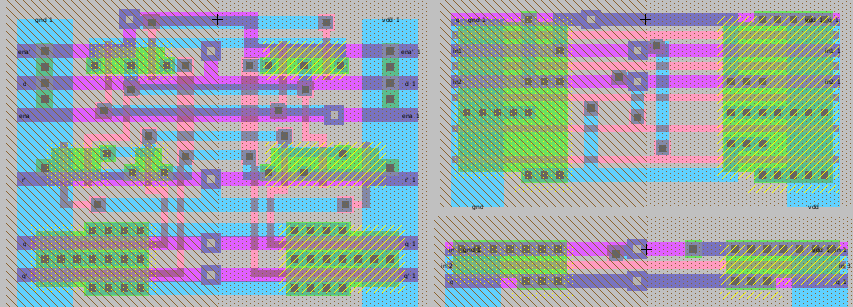

# Game Boy DMG-CPU 原理图 包含 Game Boy DMG-CPU B 芯片的逆向工程原理图，包括 SM83 CPU 核心，以及 VLSI 版图和可解析的网表。  最初，此仓库中的 DMG-CPU B 原理图源自 [furrtek/DMG-CPU-Inside](https://github.com/furrtek/DMG-CPU-Inside) (CC-BY-SA 4.0 Furrtek) 中的原理图。它们包含许多从未应用到 DMG-CPU-Inside 的修复。 ## PDF 导出 最新的 PDF 导出文件可以在 GitHub 的 [release](https://github.com/msinger/dmg-schematics/releases) 版块中找到。 ## 仓库文件 | 文件 | 描述 | | -------------------------------------------- | ------------------------------------------------------------------------------------- | | ./dmg\_cpu\_b/\* | 包含 DMG-CPU B 芯片原理图的 KiCad 项目。 | | ./sm83/\* | 包含 SM83 CPU 核心原理图的 KiCad 项目。 | | ./dmg\_cpu\_b/overlay/dmg-cpu-b\_overlay.svg | Furrtek 芯片裸片照片叠加层的修改版本。 | | ./dmg\_cells/dmg-cpu.jelib | Electric VLSI 单元库，包含芯片中使用的标准单元的版图。 | | ./sm83\_cells/sm83.jelib | Electric VLSI 单元库，包含完整 SM83 CPU 核心的版图。 | | ./netlist/\* | 文本文件，包含所有单元和导线，以及它们的连接和坐标。 | ## 叠加层 SVG 叠加层 SVG 图像包含裸片照片中单元的轮廓，并突出显示连接单元的所有导线。此外，单元标有与原理图中相同的名称。  我们采用了 Furrtek 的叠加层并对其进行了修改，以使其与修正后的原理图保持同步。 要使用 SVG 查看器/编辑器（如 Inkscape）打开叠加层，您需要下载裸片照片并将其放置在与叠加层文件相同的目录中。 裸片照片（`nintendo_dmg-cpu-b_mcmaster_mz_mit20x.jpg` 和 `nintendo_dmg-cpu-b_mcmaster_s1-1_mit20x.jpg`） 可以从[这里](https://siliconpr0n.org/map/nintendo/dmg-cpu-b/single/)下载。 ## Electric VLSI 库 [Electric VLSI](https://www.staticfreesoft.com/) 库包含芯片中使用的标准单元的版图以及完整的 SM83 CPU 核心。  这些版图的屏幕截图可以在单元参考文档中看到： [dmg\_cells](http://iceboy.a-singer.de/doc/dmg_cells.html)， [sm83\_cells](http://iceboy.a-singer.de/doc/sm83_cells.html) ## 网表 netlist 文件夹中的文件包含芯片所有单元和导线的定义。 它们可以由 [nlconv](https://github.com/msinger/nlconv/) 工具解析。该工具目前能够将网表转换为以下产物： * 带有颜色和链接的 HTML 文件，使网表更具可读性。 * PNG 图像，用于芯片 Leaflet 地图上的叠加层： [dmg\_cpu\_b\_map](http://iceboy.a-singer.de/dmg_cpu_b_map/) 和 [sm83\_map](http://iceboy.a-singer.de/sm83_map/)。 * 同一 Leaflet 地图使用的 JavaScript 代码，允许用户点击并选择单元和导线，以获取有关它们的更多信息。 * 用于模拟芯片的 SystemVerilog 代码：[dmg-sim](https://github.com/msinger/dmg-sim/)
