newaetech/chipshouter-picoemp

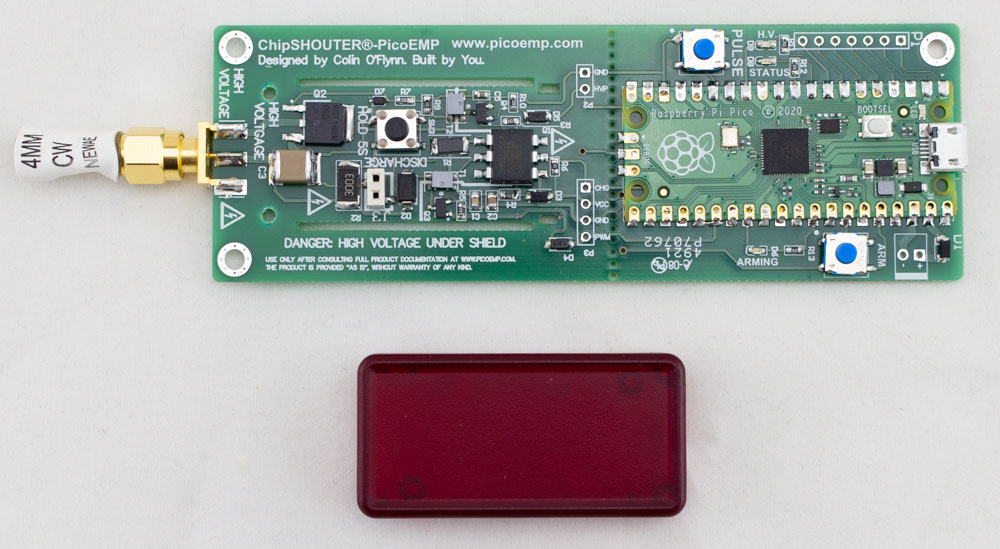

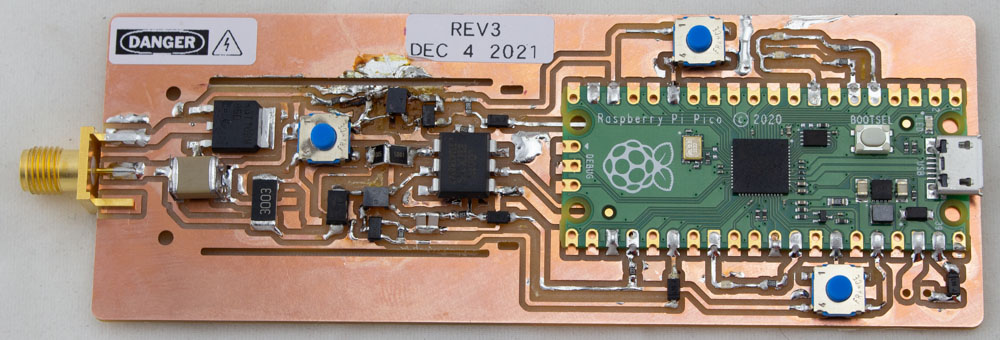

# ChipSHOUTER-PicoEMP [][cc-by-sa]  PicoEMP 是一款低成本的电磁故障注入 (EMFI) 工具，专为自学和爱好者研究而设计。在安全屏蔽罩下，它看起来是这样的：  你可以在[介绍视频](https://www.youtube.com/watch?v=nB5arJi-tVE)中看到该设计的一些细节。 ## 背景 [ChipSHOUTER](http://www.chipshouter.com) 是由 [NewAE Technology](http://www.newae.com) 的 Colin 设计的高端电磁故障注入 (EMFI) 工具。虽然它不是第一个 commercially available 的 EMFI 工具，但 ChipSHOUTER 是第一个“容易购买”（即使价格昂贵）且拥有大量公开文档的工具。该工具*不是*开源的，但在[用户手册](https://github.com/newaetech/ChipSHOUTER/tree/master/documentation)中确实包含了关于设计和架构的各种详细描述。ChipSHOUTER 的设计优化大致按以下顺序进行：(1) 安全操作，(2) 高性能，(3) 易用性，最后是 (4) 成本。这导致该工具覆盖了许多用例，但对许多人来说可能有些大材小用（且成本过高）。此外，获取安全测试/认证并不便宜，必须计入产品销售价格中。 PicoEMP 试图填补 ChipSHOUTER 在低端市场留下的空白。这个 PicoEMP 项目*不是* ChipSHOUTER。相反，它旨在展示一个“精简版”工具，其设计优化大致按以下顺序：(1) 安全操作，(2) 成本，(3) 易用性，(4) 性能。尽管专注于安全和低成本，但它的效果*出奇地*好。它也*不*作为成品出售——你需要自己负责构建它，确保其符合相关的安全要求/认证，我们对之后发生的一切完全免责。请**仅**在你自己构建和控制 PicoEMP，并完全了解其操作和风险的情况下使用它。它*不是*为专业或教育环境设计的，因为这些环境期望工具符合安全认证（ChipSHOUTER 是为这些用例设计的）。 作为一个开源项目，它也收集了社区各成员的意见，并欢迎你的贡献！它还有各种变体版本，包括： * TODO 链接到人们的修改版。 ## 构建 PicoEMP PicoEMP 使用 Raspberry Pi Pico 作为控制器，灵感来自 @nezza 将其用于 debug-n-dump 工具。你也可以使用 Arduino 或其他微控制器。你基本上只需要几样东西： 1. 用于驱动高压变压器的 PWM 输出。 2. 用于产生脉冲的脉冲引脚。 3. 用于监控高压状态的状态引脚。 构建 PicoEMP 有两种选择：(1) 完全从头构建，或 (2) 简易组装构建。 ### 从头构建 PCB *主要*是单层的。其原始版本是在 Bantam PCB 铣床上铣削的，最终的“生产”版本设计为仍允许这种简单的铣削工艺。你可以在 [gerbers](hardware/gerbers) 文件夹中找到详细信息，包括 Bantam 优化的文件，这些文件移除了一些较小的过孔（用于安装孔），并要求你表面贴装 Raspberry Pi Pico。这是经过一些修改测试的 PCB 'rev3' 版本：  如果你有时间，也可以从 [gerbers](hardware/gerbers) 订购“真正的”PCB。 BOM 和构建细节在 [hardware](hardware) 文件夹中有描述。如果你找不到塑料屏蔽罩（使用的是 Hammond 1551BTRD 的上半部分），你也可以找到简单的 3D 打印屏蔽罩。官方屏蔽罩成本低廉，可从 Digikey/Mouser/Newark 购买，因此你可以与你需要的所有其他东西一起购买。 **重要提示**：塑料屏蔽罩对于安全操作至关重要。虽然输出本身与输入连接隔离，但你仍然很容易在暴露的高压电容器和电路上**触电**。**切勿**在没有屏蔽罩的情况下操作设备。 ### 简易组装构建 简易组装版使用“基本完整”的 SMD 电路板，你需要焊接 Raspberry Pi Pico、开关和通孔接头。目前仅在 [NewAE Store](https://store.newae.com/chipshouter-picoemp) 有售。我们正在努力将其列入 Mouser，以便提供更便宜的全球运输（NewAE 商店的费率不佳，且由于加拿大邮政系统在国际运输方面的问题，主要通过 DHL 报价）。 ### 编程 PicoEMP 你需要使用 [firmware](firmware) 目录中的固件对 PicoEMP 进行编程。你也可以在微控制器上运行其他任务。 ### 构建 EM 注入探头（探针 / 线圈） 你还需要一个“注入探头”，通常由铁氧体磁芯和一些缠绕在其上的导线制成。你可以在 ChipSHOUTER 套件中看到此类磁芯的示例。下图显示了一些自制和商用探头：  你可以使用合适的 SMA 连接器、漆包线和铁氧体磁芯材料自制。请参阅 [injection_tips](hardware/injection_tips) 文件夹以获取更多示例和构建探针的详细信息。 *读者注：请通过向此仓库提交 pull-request 来提交你自己的示例，如果有更多探针几何形状的示例就太好了* 你可以在研究论文中找到自制磁芯的更多示例，例如： * A. Cui, R. Housley, "BADFET: Defeating Modern Secure Boot Using Second-Order Pulsed Electromagnetic Fault Injection," USENIX Workshop on Offensive Technologies (WOOT 17), 2017. [论文链接.](https://www.usenix.org/conference/woot17/workshop-program/presentation/cui) [幻灯片链接.](https://github.com/RedBalloonShenanigans/BADFET) * J. Balasch, D. Arumí and S. Manich, "Design and validation of a platform for electromagnetic fault injection," 2017 32nd Conference on Design of Circuits and Integrated Systems (DCIS), 2017, pp. 1-6. [论文链接.](https://upcommons.upc.edu/bitstream/handle/2117/116688/bare_conf.pdf) * J. Toulemont, G. Chancel, J. M. Galliere, F. Mailly, P. Nouet and P. Maurine, "On the scaling of EMFI probes," 2021 Workshop on Fault Detection and Tolerance in Cryptography (FDTC), 2021. [论文链接.](https://ieeexplore.ieee.org/abstract/document/9565575) [幻灯片链接.](https://jaif.io/2021/media/JAIF2021%20-%20Toulemont.pdf) * LimitedResults. "Enter the Gecko," 2021. [博客链接](https://limitedresults.com/2021/06/enter-the-efm32-gecko/) * C. Gaine, J-P. Nikolovski, D. Aboulkassimi, J-M. Dutertre. "New probe design for hardware characterization by ElectroMagnetic Fault Injection," EMC Europe 2022 [论文链接.] (https://hal-cea.archives-ouvertes.fr/cea-03657852/file/article_archivesouvertes.pdf) * ### 有用的参考资料 如果你不知道从哪里开始 FI，你可能会发现 [Hardware Hacking Handbook](https://nostarch.com/hardwarehacking) 中的几章很有用。 你可以在这个 [TI CC SimpleLink 攻击演示](https://github.com/KULeuven-COSIC/SimpleLink-FI/blob/main/notebooks/5_ChipSHOUTER-PicoEMP.ipynb)中看到 PicoEMP 用于真实攻击的演示。 ## 使用 PicoEMP PicoEMP 的一般用法如下： 1. 按下“ARM”按钮。红色的“ARMING”LED 会立即亮起，告诉你它正在尝试给高压充电。 2. 红色的“HV”LED 会在几秒钟后亮起，表示它已充电至“某个电压”。 3. 将探针尖端放置在目标上方。 4. 按下“Pulse”按钮。 你可以在[介绍视频](https://www.youtube.com/watch?v=nB5arJi-tVE)中看到更多相关示例。 你甚至可以使用 Raspberry Pi Pico 攻击 Raspberry Pi "普通版"！这是一个在 Raspberry Pi 上攻击 RSA 签名的演示（演示代码取自 Colin 的 [Remoticon 2021 演讲](https://github.com/colinoflynn/remoticon-2021-levelup-hardware-hacking/tree/master/rpi-glitching)）：  **警告**：高压将施加在 SMA 连接器两端。如果存在注入探头（线圈），它将吸收大部分功率。如果你让 SMA 连接器开路，你将在该 SMA 上施加高压脉冲，并可能触电。作为一般的“最佳做法”，请勿触摸输出 SMA 尖端，并将输出视为带有高压。 完整的 ChipSHOUTER 会检测到连接器尖端缺失并拒绝开启高压，PicoEMP 没有此故障保护功能！ ## 关于高压隔离 大多数 EMFI 工具产生高压（类似于相机闪光灯）。许多以前的开源 EMFI 工具设计运行良好，但[让用户暴露在高压下](https://github.com/RedBalloonShenanigans/BADFET)。只要你正确使用该工具，这没问题，但当然总是存在抓住带电工具的风险！这种常见的设计选择是因为设计 EMFI 工具最简单的方法是使用“低侧开关”（如果你好奇，在我的[书](https://www.nostarch.com/hardwarehacking)中也提到了这些设计选择的简短说明）。使用低侧开关时，输出连接器总是“带电的”，这带来了严重的触电危险。 PicoEMP 通过浮置高压侧来解决这个问题，这意味着 EMFI 探针输出和输入电压地之间没有电气路径。有了隔离的高压输出，我们可以安全地使用简单的“低侧开关”。由于高频尖峰，仍然会有一些电流流过，所以这并不*完美*，但它在实践中效果很好（好到你触电的几率会降低）。 这里的警告是，为了使其工作，你还需要隔离你的栅极驱动。有多种[解决方案](https://www.analog.com/en/technical-articles/powering-the-isolated-side-of-your-half-bridge-configuration.html)，其中最简单的是栅极驱动变压器 (GDT)。PicoEMP 使用变压器架构，并进行了一些简化以进一步减少 BOM 数量。 更多设计细节可在 [hardware](hardware) 文件夹中找到。 ### 用于验证隔离的耐压测试 简易组装版已经过耐压测试。该测试验证隔离是否存在，且未被 PCB 上残留的助焊剂等物质破坏。 该测试在 SMA 连接器焊盘与短接在一起的低压信号之间施加高压 (1000V)。测试在 1000V DC 下进行，如果在 60 秒的测试期间流过的电流小于 1 uA，则测试通过。请注意，此限制*远*低于大多数行业标准限制。 ### ChipSHOUTER 和 PicoEMP 之间的技术差异 从技术角度来看的主要区别： * ChipSHOUTER 使用更强大的高压电路和变压器（高达 ~30W vs ~0.2W），这使其具有几乎无限的 Glitch 交付能力，通常仅受限于你的探针尖端。PicoEMP 恢复较慢，通常 Glitch 之间约 1 到 4 秒。 * ChipSHOUTER 具有更大的内部能量存储和更强大的输出驱动器。 * ChipSHOUTER 具有从 150V 到 500V 的可控高压设置。PicoEMP 产生 ~250V，有一些反馈但未经校准。 **注意**：PicoEMP 允许通过控制驱动信号来控制输出脉冲大小。这不太可靠（输出变异性较大），但符合使用最低成本控制方法的目标。 ## 许可证 本作品根据 [Creative Commons Attribution-ShareAlike 3.0 International License][cc-by-sa] 授权。 ChipSHOUTER 是 NewAE Technology Inc. 的商标，在美国、欧盟和其他司法管辖区注册。 PicoEMP 是 NewAE Technology Inc. 的商标。
