DavidWang1231/WashroomSweep

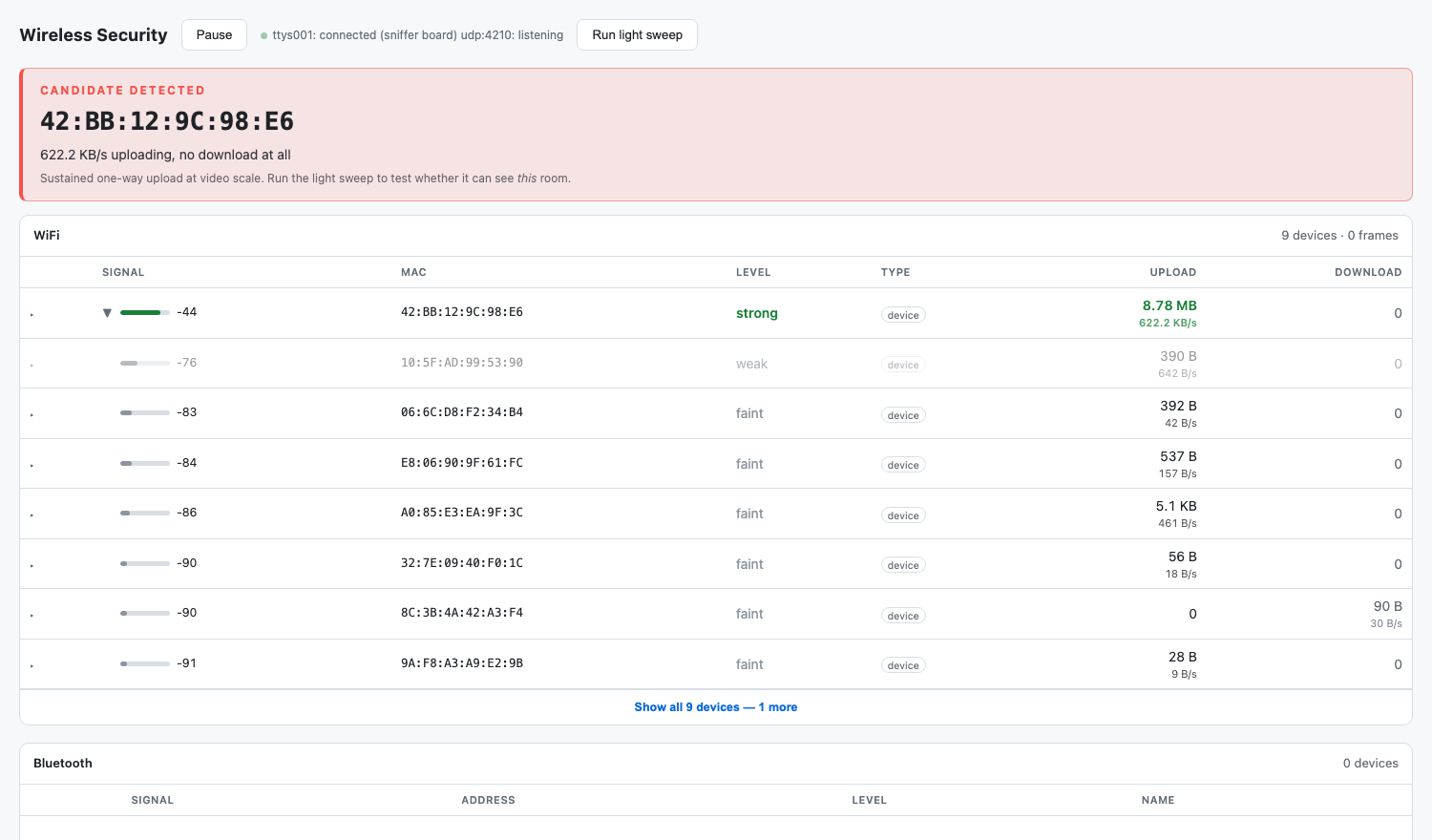

# WashroomSweep 一款低成本、独立的扫描设备，可以在您**进入封闭空间**（洗手间、更衣室、短租房）**之前**，告知您是否有联网摄像头**正在直播该空间**。 它回答的是*“此时此刻是否有东西在这里录像”*——而不是*“这个网络上有多少设备”*。 由两名滑铁卢大学本科生为**Wireless for Humanity 学生设计竞赛**开发。  *真实抓拍，重放演示。被标记的设备维持了 622 KB/s 的上传且零下行；房间内的所有其他设备均比其低三个数量级。* ## 工作原理 处于 WiFi promiscuous mode 的 ESP32 会被动计算每个源 MAC 的字节数。 无需解密，无需网络关联——仅使用 802.11 header fields（发送方地址、帧长度、RSSI）。 两种结合使用的检测信号： 1. **Uplink/downlink asymmetry（上行/下行不对称）。** 直播摄像头发送的数据远大于接收的数据；手机和笔记本电脑则完全相反。这是一个粗略的过滤器。 2. **对比特率对刺激的响应。** 摄像头使用 variable-bitrate encoding（可变比特率编码），因此改变摄像头*看到的*内容，就会改变它*发送的*数据量。我们以已知的方波（关闭 3 秒 / 开启 3 秒，重复 5 次）来切换房间灯光，并将每个设备的字节率序列与该参考进行 cross-correlate（互相关）匹配，同时进行小幅度的延迟搜索（摄像头会缓冲，因此允许最高约 2 秒的偏移）。高相关性意味着该设备可以看到这个房间。 判定结果始终为以下之一： ``` NO NETWORKED CAMERA DETECTED CANDIDATE DETECTED UNKNOWN - HIGH AMBIENT TRAFFIC UNKNOWN - INCOMPLETE SWEEP ``` 我们刻意不输出“SAFE”或“no camera”：RF 静默并不能证明其不存在。 ## 我们的主张与不主张之处 我们**不**主张该机制具有新颖性——基于 traffic-analysis 的摄像头检测是已有的现有技术（DeWiCam、CSI:DeSpy、SnoopDog、Lumos、LocCams）。我们的贡献在于： - **低成本的 ESP32 传感前端，辅以笔记本电脑分析**（RF 路径中无需笔记本电脑级别的抓取硬件；相关性分析本身在主机上通过约 100 行 Python 代码运行）， - **entry-sweep（入口扫描）**场景：进入空间前的快速检查， - 使用房间**现有的照明开关**作为刺激源，以及 - 量化**该方法何时失效**。 ### 已知的盲区（如实陈述） - **本地存储摄像头**（录制到 SD 卡而非进行流媒体传输）不产生 RF 流量，通过此方法**无法检测**。 - **有线摄像头**同样在 RF 监控中不可见。 - **仅限 2.4 GHz。** ESP32 radio（涵盖 classic、C3 和 S3）无法看到 5 GHz 或 6 GHz WiFi；在这些频段上进行流媒体传输的摄像头对此硬件是不可见的。 - **802.11ax (WiFi 6) 链路不可见——已实测。** ESP32 radio 仅能解调 802.11b/g/n。在使用现代 iPhone 热点为 MacBook 提供网络的情况下，我们通过 2.4 GHz 信道 6 测得了 **6.6 MB/s** 的下载速度，而停泊在同一信道上的 sniffer 仅恢复出了 **~2 KB/s —— 约 0.03%** 的数据。同时验证了接收路径状态良好：驱动程序报告了 `channel=6`，并且来自附近 AP 的 beacons 以正确的 100 ms 节奏到达，信号强度为 −50 到 −61 dBm。将 FCS 校验失败的帧作为 airtime 代理进行计算也无济于事——该数字保持平稳（闲置时 415 KB/s，下载时 402 KB/s），因为它受周围网络的环境噪声主导，而不是受测试链路的影响。这是一个硬件极限，没有软件的解决办法。 实际影响：该方法仍然适用于预期的目标，因为廉价的 IP 摄像头通常是 802.11n，但任何协商使用 802.11ax 链路的摄像头都超出了此前端的检测范围。 - **RSSI 不等于距离。** 我们报告信号强度，但不进行定位，也绝不声称能确定设备的位置。 - 繁忙的 RF 环境可能会淹没信号；届时工具会报告 `UNKNOWN - HIGH AMBIENT TRAFFIC`，而不是盲目猜测。 - 如果 serial 数据流在扫描过程中途中断（开发板拔出、信道错误），判定结果将是 `UNKNOWN - INCOMPLETE SWEEP`——开发板每 200 ms 发出的一次 heartbeat 是证明我们确实在监听的必要证据。 ## 仓库布局 ``` esp32/wifi_sniffer/ Main detector. Promiscuous capture; uplink/downlink split via the 802.11 ToDS/FromDS bits (works for any BSS, no AP knowledge needed); per-client byte counts in 200 ms windows; CSV + heartbeat over serial; MARK for stimulus alignment; channel lock or scan. esp32/softap_demo/ The board hosts its own 802.11n network while sniffing it, which is how a camera gets onto a PHY this radio can read. Finds the camera on its own and drains the stream so the phone keeps uploading without a separate viewer. esp32/ble_scanner/ Justin's BLE board: scans advertisements, reports over UDP. Needs the Huge APP partition scheme; classic ESP32 only. See its README. esp32/ble_presence/ Portable BLE variant that also builds for C3/S3. host/sweep.py Correlator. Reads the serial CSV, builds per-MAC byte-rate series, generates the square-wave reference at the operator's mark, cross-correlates with a lag search. Logs each run to logs/. dashboard/ Live console (Justin's). Device tables, one-button sweep, UDP ingest, and a banner that flags the upload-only shape immediately rather than only after a 30 s sweep. slides/ Presentation: PDF to present from, .pptx to share, HTML with Chinese speaker notes. logs/ Raw CSV from the runs quoted in this README. ``` ## 快速开始 **ESP32（Arduino IDE 或 arduino-cli）：** 将 `esp32/wifi_sniffer/wifi_sniffer.ino` 刷入检测开发板。Serial 配置为 115200 波特率。通过 serial 发送的命令：`CH `（锁定信道）、`HOP`（切换信道跳频）、`AP ` / `AP OFF`（将计数限制在一个 BSSID / 清除限制）、`MARK`。 **仪表盘**（您实际要监视的内容）： ``` cd dashboard ../host/.venv/bin/python monitor.py --port /dev/cu.usbserial-XXXX ``` 在 http://localhost:8080 上打开。 **仅运行相关性分析器**（终端，无仪表盘）： ``` cd host python3 -m venv .venv && ./.venv/bin/pip install -r requirements.txt ./.venv/bin/python sweep.py /dev/cu.usbserial-XXXX --channel 6 --ap AA:BB:CC:DD:EE:FF ``` 打开端口会重置 ESP32 (DTR)，因此 `sweep.py` 会等待重启并自行推送信道/BSSID 配置——不要通过 serial 监视器进行预配置。`--ap` 会在受控测试中抑制邻近网络的影响；在真实的扫描中请省略它，因为您并不清楚摄像头的 AP 是哪个。 在您第一次关**灯**的瞬间按下 Enter 键，然后将灯切换为关闭 3 秒 / 开启 3 秒，持续五个周期。脚本会记录、进行相关性分析，并输出判定结果以及包含证据计数的每台设备表格。 ## 验证 目前已验证的内容——以及同样重要的，尚未验证的内容： - 试点测试（网络侧）：一台 iPhone 在进行视频流传输时，测得开灯时约为 5 MB/s，而关灯时约为 2 MB/s（~2.4 倍）——VBR 假设成立。 这是在笔记本电脑上于网络*内部*测量的，而非通过无线电波。 - 主机 pipeline（仅限模拟）：针对一个通过 pseudo-terminal 交互并使用真实 serial 协议的模拟 ESP32 进行了端到端验证。一个具有 0.4 秒编码器延迟的类摄像头设备被成功检测到（相关性为 1.00）；闲置的手机和正在进行大文件下载的设备均未被标记（仅凭高流量不能判定为摄像头）；在扫描中途中断数据流会产生 `UNKNOWN - INCOMPLETE SWEEP`，而不是错误地发出安全信号。 - 两份 sketch 均能在 classic ESP32、ESP32-C3 和 ESP32-S3 上顺利编译 （arduino-esp32 core 3.3.11）。 - 真实硬件上的无线电波抓包（classic ESP32、ESP32-D0WD-V3）： **适用于 802.11b/g/n 流量。** 在锁定的信道上运行 15 秒 恢复了 18 个不同的客户端 MAC，并获得了每台设备的 uplink/downlink 计数 以及极其稳定的 200 ms 报告节奏（heartbeat 间隔在 59 个连续窗口中测得刚好为 200 ms，零重置）。 - **通过 asymmetry 信号进行实时的无线电波检测：已验证。** 为了让替代摄像头出现在此硬件可读取的 PHY 上，我们将 ESP32 作为其自身的 SoftAP 运行（强制使用 802.11n），同时在同一个 radio 上以 promiscuous mode 进行嗅探，并让它持续从连接到该 AP 的手机上耗取 HTTP 摄像头流。在 30 秒的抓包过程中，正在进行流媒体传输的手机显示为 **17.9 MB 上行 / 0 下行 —— 占所有 air traffic 的 99.9%**，比其他所有客户端高出三个数量级（所有其他的流量均 < 12 KB）。单凭 uplink/downlink asymmetry 就能将摄像头与其他所有设备彻底区分开来，这是通过真实的 RF 实现的。 - **无线电波上的光照刺激相关性分析：未在此替代方案中闭环。** 尝试了六次，每一次都因为手机作为摄像头的一个不同特性而受阻，这些失败值得记录下来，因为它们界定了有效的替代方案需要具备什么条件： 1. *固定比特率。* 在其默认模式下，无论场景如何，该应用都以固定的 ~550 KB/s 进行流传输。切换房间灯光仅产生缓慢的 ~2.4x 漂移（与试点测得的比率相匹配），并且未与 3 秒的节奏实现相位锁定；遮挡镜头仅使其移动了 1.4 倍。 2. *自动增益。* 使场景变暗并不能简化它——传感器会进行放大，直到返回充满噪点、细节丰富且全比特率的图像。 3. *双摄像头合成。* 将应用切换到 MJPEG 确实使数据流变得可变（完全遮挡镜头会使数据量降至 ~1 KB，产生 300 倍以上的摆动，证实了该机制的有效性）。但该应用强制合成了前后摄像头的画面，而前置摄像头一直对着房间成像，并将底限维持在 ~430 KB/s，因此仅遮挡后置镜头永远无法使总数据量趋向于零。 因此，相关性分析目前仅在模拟和网络侧试点中得到验证。这是替代方案的保真度极限，而非方法本身的问题：有效的替代方案需要固定曝光、单一传感器和 variable-bitrate encoding——这正是真正的 IP 摄像头所具备的特性，也是在试点测试中测得 2.4 倍响应的来源。 ### 由此暴露的缺陷 在针对硬件进行验证期间，发现并修复了两个真实的缺陷，这两个缺陷此前一直在悄无声息地破坏测试结果： - **缺少 promiscuous filter。** 如果没有显式的 `esp_wifi_set_promiscuous_filter`，驱动程序也会交付 FCS 校验失败的帧。在繁忙的现代 AP 附近，这种情况频繁发生，而且它们的 header bytes 本质上是随机的——测量显示它们在所有八个 ToDS/FromDS 组合中呈近乎均匀的分布，而真正的基础设施流量应该集中在其中两个组合中。这些垃圾帧铸造了大量随机 MAC 地址，导致固定大小的设备表被淹没，并通过 LRU 机制驱逐了真正的站点，从而在每次报告之前将其计数器清零。 - **浮点分箱。** 计算为 `int(seconds / 0.2)` 的 bin indices（分箱索引）导致约 12% 的样本被错误归类（在纯净无噪音的测试中，151 个 bin 中有 18 个出现错误），将原本为 1.00 的真实相关性拖低至 0.71——这足以使原本可检测到的摄像头降至阈值以下。目前所有的分箱操作均已改为使用整数毫秒。 ## 团队 - **David (Jiacheng) Wang** —— 检测 pipeline（ESP32 sniffer + 主机相关性分析器） - **Justin Fang** —— 设备扫描基础工作 ([washroom_security](https://github.com/justinfang37/washroom_security)), BLE 存在感应面板
