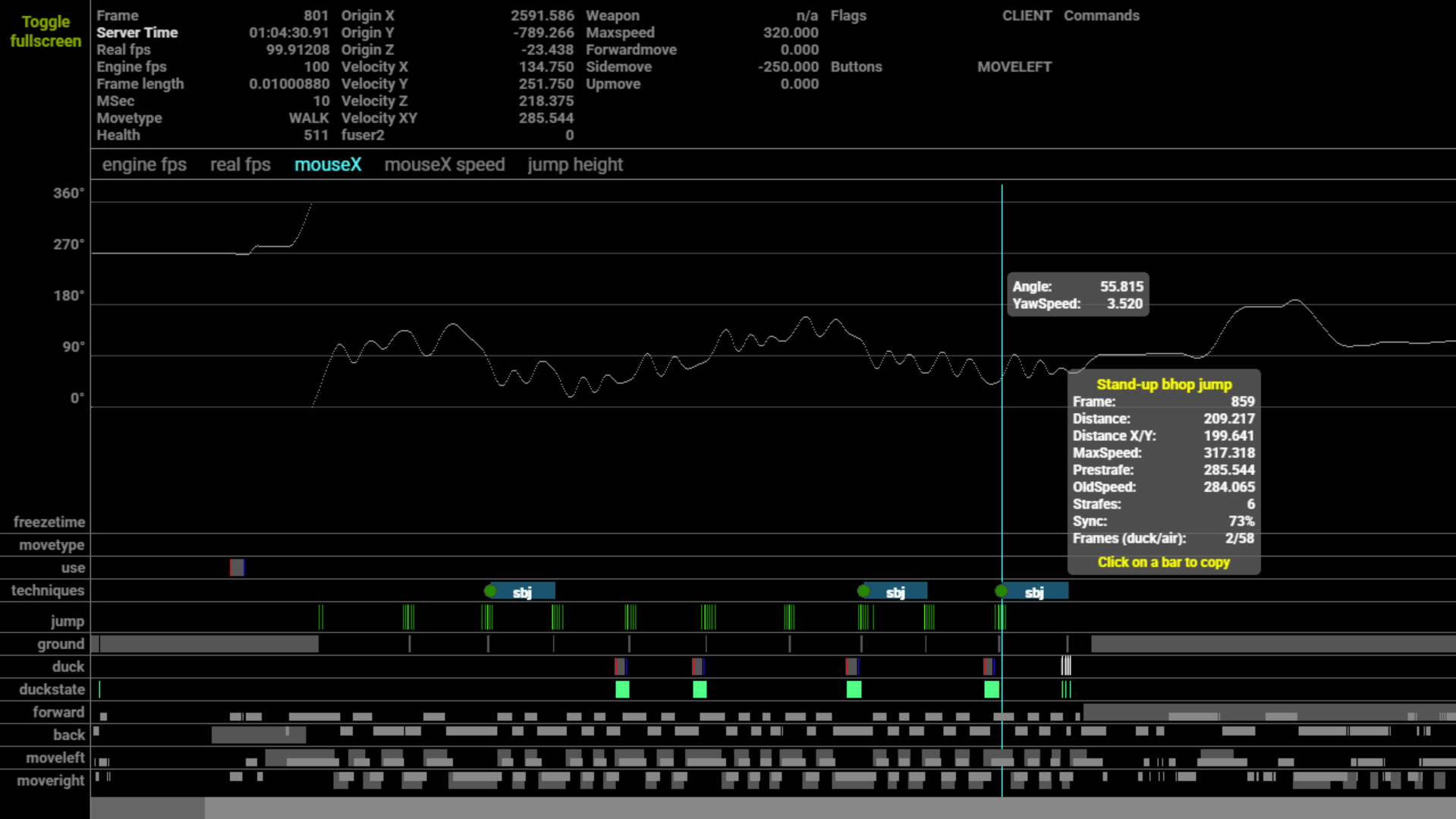

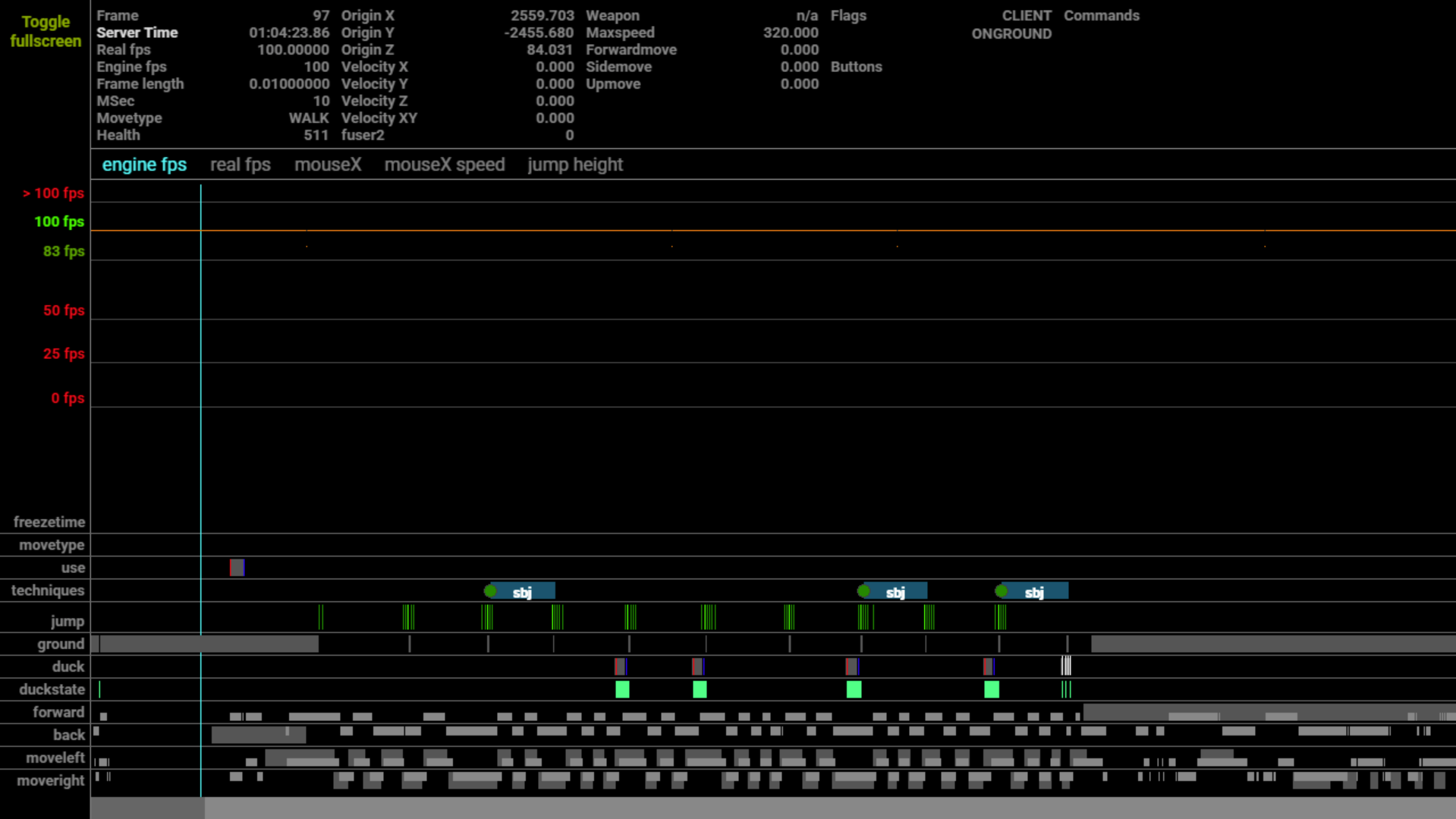

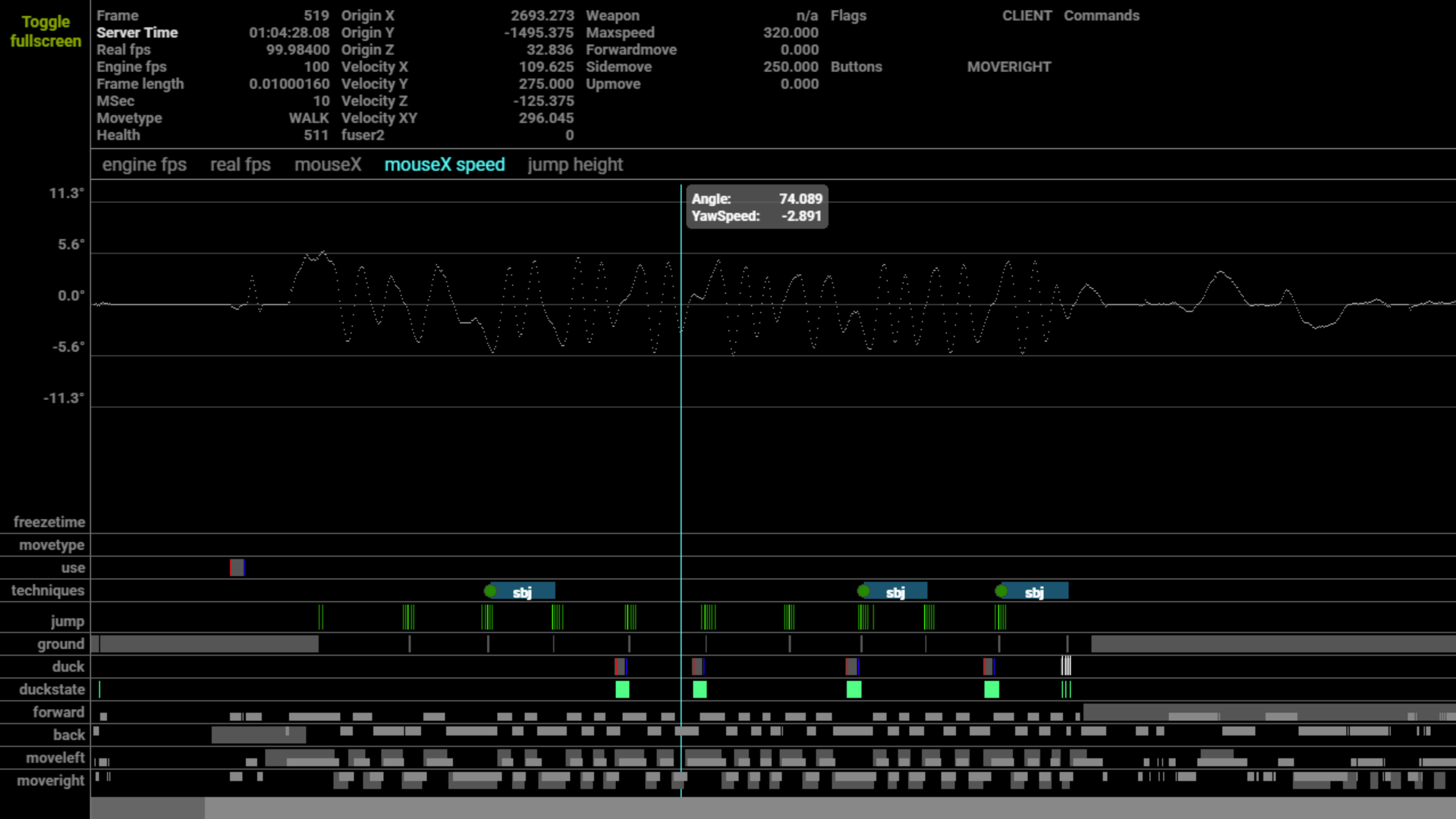

# GoldSrc Demo Graph 用于 CS 1.6 KZ/bhop demo 的离线 `.dem` 文件分析器。通过 Rust 二进制程序在本地解析 GoldSrc demo 帧，并在浏览器中渲染完整的交互式图表（engine fps、mouseX、mouseX 速度、跳跃高度、空中加速数据）——无需上游 API，无需登录。 通过逆向工程 `demo.unique-kz.net` 图表渲染器，并配合专门为 GoldSrc demo 二进制格式构建的 Rust 解析器打造。 ## 截图 **Engine FPS — 带有技巧标记的帧时间线**  **MouseX — 随时间变化的偏航角及每次跳跃的详细数据**  **MouseX 速度 — 每帧的偏航角增量**  **跳跃高度 — 每次 bhop 的抛物线轨迹**  ## 功能说明 1. 在浏览器中接收上传的本地 `.dem` 文件 2. 调用本地 Rust 解析器二进制程序，将帧数据提取为图表 payload 3. 在浏览器内渲染完整的交互式图表 UI（engine fps、real fps、mouseX、mouseX 速度、跳跃高度） 4. 显示每次跳跃的技巧信息（stand-up bhop、duckbug、edgebug、slidebug、longjump）及其距离、prestrate、strafes、sync 和空中帧数 5. 导出确定性的 CSV 数据集，用于离线 strafe 分析 正常使用过程中不会发起任何网络请求。Rust 解析器在首次运行时通过 Cargo 在本地构建。 ## 技术栈 | 层级 | 技术 | |---|---| | 前端 | Vite + 原生 JS + [PixiJS](https://pixijs.com/) 7 | | 开发服务器 | Express 5 + Vite 中间件 | | Demo 解析器 | Rust (`hldemo` crate) → JSON payload | | 导出 | CSV（jumps、frames、strafe-helper 数据集） | ## 环境要求 - **Node.js** 20+ - **npm** - **Rust + Cargo**（通过 [rustup](https://rustup.rs/) 安装） - Windows、macOS 或 Linux 以及本地浏览器 请查看 [REQUIREMENTS.md](REQUIREMENTS.md) 获取完整的配置清单。 ## 快速开始 ``` # 1. 安装 JS dependencies npm install # 2. 启动 local app（首次运行时构建 Rust parser） npm run dev ``` 打开 [http://localhost:5173](http://localhost:5173)，拖入一个 `.dem` 文件，点击 **Parse + Load Graph**。 ## 图表视图 | 标签页 | 显示内容 | |---|---| | `engine fps` | 每帧的 Engine FPS，带有 100 fps / 83 fps / 50 fps / 25 fps 参考线 | | `real fps` | 每帧的真实（客户端）FPS | | `mouseX` | 随时间变化的绝对偏航角 — 点击任意技巧条即可查看完整的跳跃统计数据 | | `mouseX speed` | 每帧的偏航角增量（度/帧） — 显示 strafe 摆动模式 | | `jump height` | 每次 bhop 的抛物线 Z 轴高度轨迹，带有青色的 bhop 基准线 | ### 技巧条行（底部面板） | 行 | 含义 | |---|---| | `techniques` | 每次跳跃检测到的技巧：`sbj` (stand-up bhop)、`dj` (duck jump)、`lj` (long jump) 等 | | `jump` | 帧级别的跳跃按键状态 | | `ground` | 地面接触帧 | | `duck` / `duckstate` | 蹲下按键及蹲下状态转换 | | `forward` / `back` | 前移方向 | | `moveleft` / `moveright` | 侧移方向 | ## CSV 导出 **Export Everything CSV Pack** 按钮会下载一个包含所有帧数据的 zip 压缩包，便于离线分析。 ## 黑盒工具包（可选） `tools/blackbox/` 包含用于将本地解析器输出与上游 API 响应进行对比的校验脚本。需要配置环境变量： ``` set UNIQUE_AUTH_TOKEN=your_token set UNIQUE_CSRF_TOKEN=optional_csrf # optional ``` | 脚本 | 用途 | |---|---| | `bb:upload` | 将一个包含多个 demo 的文件夹上传到上游 API | | `bb:fetch` | 获取已上传 demo 的上游图表 payload | | `bb:parse-local` | 在相同的 demo 上运行本地解析器 | | `bb:analyze` | 对比本地与上游 payload，生成校准报告 | | `bb:analyze-bars` | 条带级别的对比报告 | | `bb:analyze-canonical` | 规范对比报告 | | `bb:compare-demo` | 单个 demo 的并排差异对比 | 生成的输出将存放于 `re_data/` 目录中，该目录已被有意排除在版本控制之外。 ## 项目结构 ``` unique-graph-local-tester/ ├── src/ │ ├── main.js # App entry — file upload, UI boot, export dispatch │ ├── style.css │ ├── upstream/ # Extracted graph renderer (PixiJS-based) │ │ ├── graph/ # Core graph rendering logic │ │ │ ├── bars/ # Technique / jump / state bar renderers │ │ │ ├── graphics/ # Overlay renderers (duck, ground, forward, etc.) │ │ │ └── models/ # Graph data models │ │ └── pages/demo/ # Demo page shell │ └── export/ │ ├── csv-pack.js # Full CSV pack export │ └── strafe-helper-dataset.js # Strafe-helper CSV export ├── server/ │ └── dev-server.js # Express + Vite dev server; /api/parse-dem endpoint ├── parser-rs/ │ ├── Cargo.toml # hldemo + serde_json │ └── src/main.rs # GoldSrc .dem → graph JSON payload ├── tools/ │ ├── blackbox/ # Parity and calibration scripts │ └── smoke-test-csv-pack.mjs # CSV export smoke test ├── docs/ │ ├── architecture.md │ ├── blackbox-tooling.md │ └── screenshots/ ├── re_data/ # Generated workspace — not committed └── vite.config.js ``` ## 解析器工作原理 Rust 二进制程序使用 [`hldemo`](https://crates.io/crates/hldemo) crate 读取 GoldSrc `.dem` 文件，遍历每一个 demo 帧，并输出供图表渲染器使用的 JSON payload。如果不存在二进制程序，开发服务器会在首次运行时自动构建该解析器。 ``` .dem file → hldemo frame iterator → per-frame state extraction → JSON → graph renderer ``` ## 许可证 ISC — 请参阅 [LICENSE](LICENSE)。
