P215 Scan
一款适用于 Canon imageFORMULA P-215II 文档扫描仪的原生 macOS 应用。
Canon 的 CaptureOnTouch Lite 是一款发布于 2019 年的 x86_64 应用，只能在 Rosetta 下运行。本项目用一个原生的 arm64 SwiftUI 应用替代它：扫描、整理、导出带搜索功能的 PDF —— 所有操作都在一个窗口内完成，而不是繁琐的三步向导。
## 安装
使用 [Homebrew](https://brew.sh)（同时也会安装 SANE backend）：
```
HOMEBREW_CASK_OPTS=--no-quarantine brew install --cask philipyaz/tap/p215-scan
```
（Homebrew 6 移除了 `--no-quarantine` 命令行参数；使用环境变量的形式在所有版本的 Homebrew 上都有效。）
或者手动安装：从 [Releases](https://github.com/philipyaz/p215-scan/releases) 下载 zip 压缩包，将 `P215 Scan.app` 拖入 `/Applications`，然后执行 `brew install sane-backends`。
发布的版本未经公证（本项目背后没有付费的 Apple Developer 账号）；如果不使用 no-quarantine 选项，macOS 会拒绝首次启动，直到你在 **系统设置 → 隐私与安全性 → 仍要打开** 中手动允许。
或者从源码构建 —— 只需执行一次 `swiftc` 命令，不需要 Xcode 工程：
```
git clone https://github.com/philipyaz/p215-scan.git
cd p215-scan/app && ./build.sh && open "build/P215 Scan.app"
```
## 设置
将扫描仪背面的 **Auto Start** 开关拨至 **OFF**。随后它将作为一个真正的扫描仪（USB `1083:165b`）被枚举，并由 SANE 的 `canon_dr` backend 驱动，该 backend 会对传感器进行校准并提供纯净的图像。
该应用在 Auto Start **开启** 时也可以工作，通过逆向工程的传输协议进行通信（见下文），但此模式下的图像质量要差得多 —— 保留该路径只是因为它不需要拨动开关，而并不意味着它效果更好。
## 功能

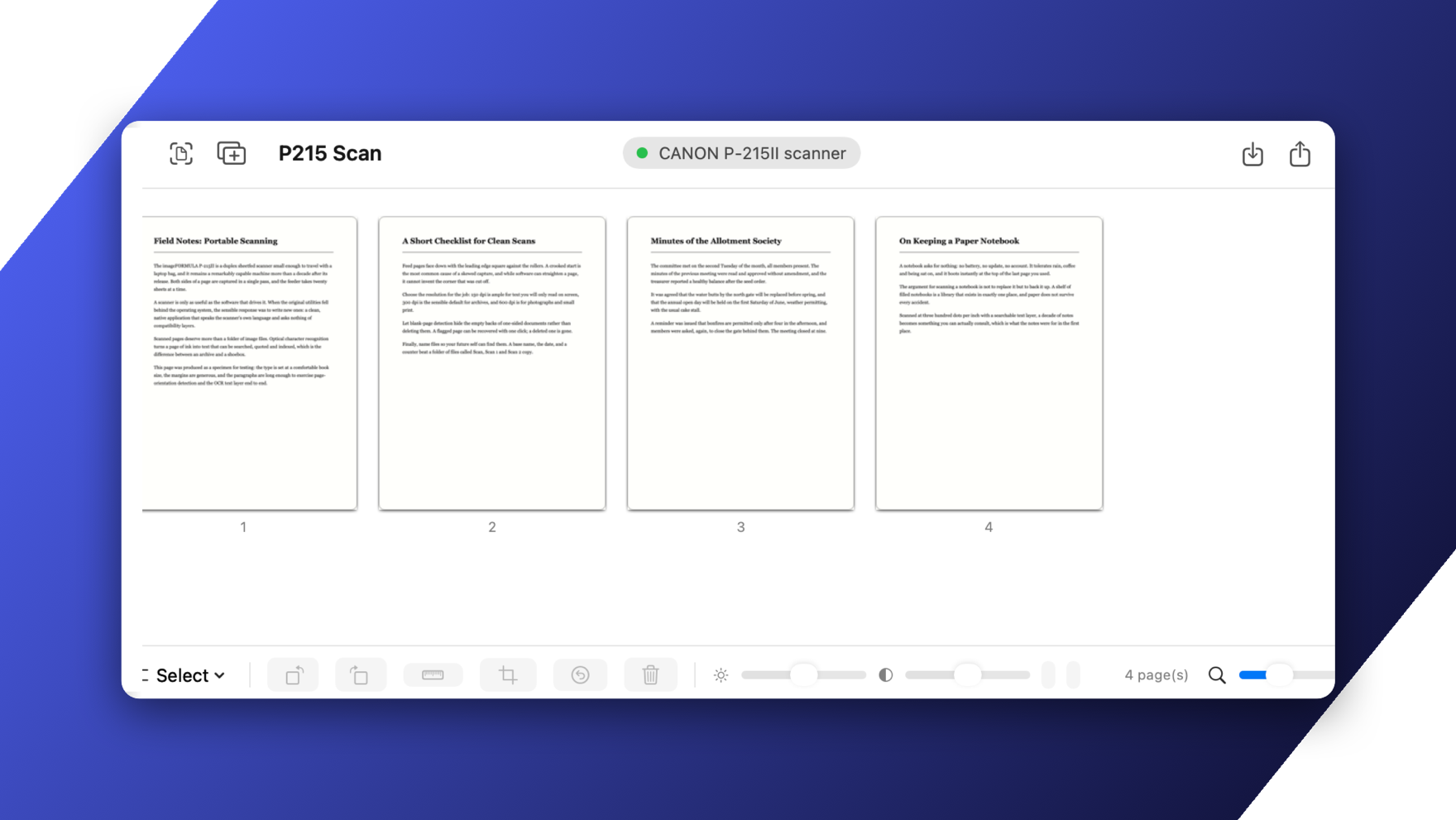

实现 CaptureOnTouch Lite 的功能对等，在单个窗口内完成，而非三步向导。
| | |
|---|---|
| 色彩模式 | 自动检测、24 位彩色、彩色（照片）、灰度、灰度（照片）、黑白、误差扩散、文本增强 |
| 分辨率 | 自动、150、200、300、400、600 dpi |
| 页面大小 | 匹配原件、A4、A5、A5R、A6、A6R、B5、B6、B6R、Legal、Letter、扫描仪最大尺寸 |
| 扫描面 | 单面、双面 |
| 处理 | 跳过空白页、纠偏、裁剪至内容、旋转以匹配文本方向 |

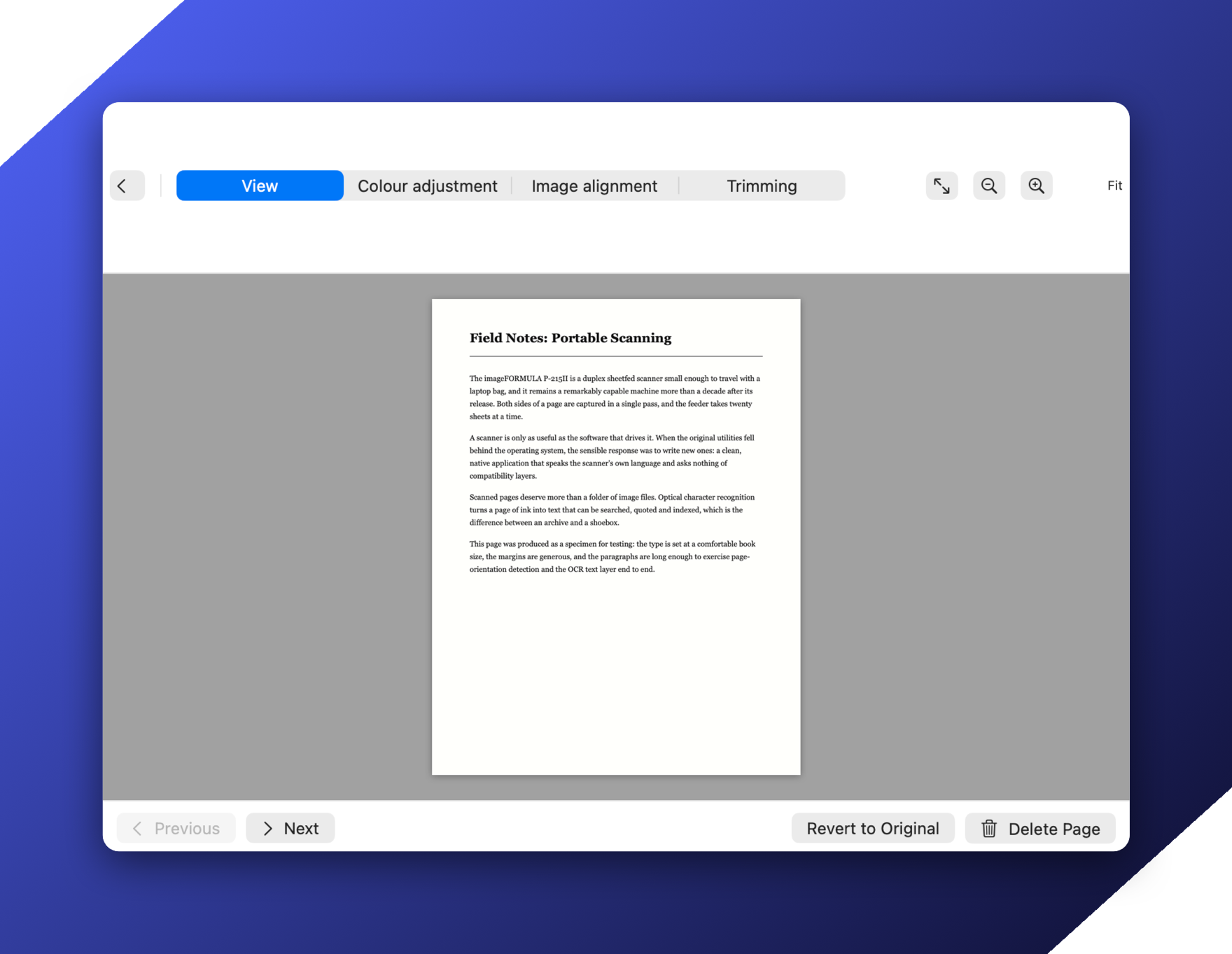

| 页面编辑器 | 双击页面：缩放/适应、旋转、纠偏、裁剪、亮度、对比度、灰度、黑白、还原 |
| 选择 | 点击、⌘-点击、Shift 范围选择、全选 / 仅选奇数 / 仅选偶数、带撤销删除 |
| 输出 | PDF、TIFF、JPEG、PNG；单文件或每页一个文件；压缩支持标准/高质量，并带有 1–5 质量滑块 |
| OCR | 支持 14 种语言，包括日文与英文混合，带有隐形文本层，通过 Apple 的 Vision 实现 |
| 文件命名 | 基础名 + 日期（YYYYMMDD / MMDDYYYY / DDMMYYYY）+ 时间 + 带可设定位数和起始值的计数器 |
| 预设 | 文本、照片、全自动、黑白、彩色，以及自定义预设 —— 支持重命名、复制、删除 |
| 一键任务 | 将预设保存为任务：扫描**并**直接保存到对应文件夹，无弹窗 |
| 页面管理 | 拖拽排序、带撤销删除、空白页会被标记并隐藏，而非直接丢弃 |
快捷键：**⌘R** 扫描，**⇧⌘R** 继续扫描，**⌘S** 保存，**⌘I** 导入，**⌘A** 全选，**⌥⌘←** / **⌥⌘→** 旋转，**⌘Z** 撤销删除，**⌘,** 偏好设置。（旋转操作刻意避开了 `⌘[` / `⌘]` —— 因为这些组合在瑞士、法国和德国的键盘布局下需要额外的修饰键，导致快捷键会悄无声息地失效。）
**导入** 可将现有图片添加为页面，因此即使未连接扫描仪，也可以使用其编辑和导出功能。
## 端到端验证
针对物理扫描仪测试，使用一张双面打印的纸张（一面是浅色手写内容，另一面是密集的法语文本）：
```
raw capture 2544x3300 px both sides (8.48 x 11.00 in @ 300 dpi)
ink coverage 0.04% handwriting | 10.58% dense text
both sides kept, full size, correct colour
export 2-page searchable PDF, 610x792 pt per page
OCR 1092 characters extracted — including the handwriting
```
并通过应用自身的 UI 驱动：导入两页，全选，旋转 180°，保存 —— 最终生成 `~/Documents/Scan_20260727_001.pdf`（2 页，610×792 pt，已通过 PDFKit 验证），并在完成提示横幅上显示 **打开** 和 **在访达中显示**。
## 踩过的坑及原因
以下每个问题都是经过实际测量的，而非凭空猜测。记录它们是因为每一个坑都是后来者必定会遇到的陷阱。
**`--swcrop` 在这台扫描仪上具有破坏性。** `canon_dr` 的软件裁剪在此无法找到纸张边缘 —— 因为其校准效果太差 —— 导致它直接按*墨迹*进行裁剪。一张完整的 2544×3300 页面被缩成了 494×440，除了手写笔记外的所有内容全部丢失。应用绝不会发送该指令；“匹配原件大小”依赖于扫描仪自身的页面长度检测功能（该功能非常准确），再辅以编辑器中的手动裁剪。
**分通道自动色阶会毁掉彩色纸张。** 将每个色彩通道拉伸至各自的黑/白点能轻易消除色偏，但如果页面中某个通道的色阶分布过窄，这些点就会挤在一起，导致整个页面色彩过饱和。它曾把一张带有紫色墨迹的白纸变成了纯黄色。现在色阶是基于亮度（luminance）进行测量，并均匀应用到全部三个通道上，从而固定黑点并保持色相不受影响。
**扫描仪的黑点严重偏高。** 原始扫描结果中没有任何比 luma ~161 更暗的颜色 —— “黑色”文本实际上变成了中灰色。`canon_dr` 将该型号的校准评价为*差*，这便是其在实际使用中的具体表现。正因如此，应用默认开启了自动色阶；若不开启，每次扫描的图像看起来都会像褪了色一样。
**空白页检测绝不能执行删除。** 过去程序会在传递页面之前执行 `continue`，因此一旦阈值判定失误，就会在没有计数、没有警告且无法撤销的情况下销毁真实的扫描件。现在页面仅会被*标记*，并隐藏在“已隐藏 N 个空白页 — 显示”的标签后。此外，该阈值必须比看起来要低得多：一旦排除纸张边缘，一张带有简短手写笔记的纸张测得的墨水覆盖率仅为 **0.04%**，因此高于此值的任何设定都会隐藏掉真实的页面。
**在合理的分辨率下测量墨迹，并忽略纸张边缘。** 在 200px 的代理图像上，一整页普通文本会平均化呈灰色，从而被判定为空白 —— 一张密集的文本页面测得仅为 0.12% 并被丢弃。而在 1000px 下测量结果为 4.17%。此外，外围 3.5% 的区域必须被排除在外：ADF（自动进纸器）会在边缘留下暗带，仅此暗带就会被读取为约 1.5% 的墨水覆盖率。
**取消扫描必须升级至 SIGKILL。** `Process.terminate()` 会发送 SIGTERM，但在 USB 读取受阻时，`scanimage` 会对此信号置之不理。随后产生的孤儿进程会一直占用 USB 设备，导致后续每次检测都失败 —— 此时扫描仪看起来像是连接不稳定，但实际上其硬件并无任何问题。
**绝对不要使用 `scanimage -L` 轮询扫描仪。** 该命令会*直接打开 USB 设备*。将其设置为定时运行会导致健康的扫描仪在“已找到”和“未找到”之间不停闪烁，甚至可能使设备完全卡死。现在设备状态是从 IOKit registry 中读取的，这种方式完全不会触及总线；只有在设备状态发生改变时才会进行真正探测，且失败后会采用 30 秒 → 5 分钟的退避策略。
**两个 Apple API 陷阱。** `CGPDFContext` 会悄无声息地忽略以 `NSValue` 形式传递的 media box —— 它必须是包装了 `CGRect` 的 `CFData`，否则导出的每一页都会变成 US Letter 尺寸，且图像会发生溢出。此外，Vision 对于带有 alpha 通道的图像会返回*零*文本识别结果，因此页面在进行 OCR 之前必须先被展平并置于白色背景上。
## 如果扫描仪停止响应
请拔下 USB 线并重新插上。卡纸或传输中断可能导致设备已被枚举，但不再响应控制传输（`sane-find-scanner` 会报告“could not fetch string descriptor”），且没有任何软件重置能够清除该状态。
## 另一种传输方式
在 **开启** Auto Start 的情况下，扫描仪会呈现为 USB 闪存驱动器，此时任何扫描软件都无法访问它。Canon 的解决此问题的方法非常与众不同，并在此被完整逆向工程：虚拟的 `ONTOUCHLITE` 卷中的两个 2 MiB 大小的文件 `INDATA.dat` 和 `transfer.dat`，实际上是映射到扫描仪命令缓冲区的视窗，而固件会监控这些文件背后的磁盘块。整个驱动完全采用基础的 POSIX `read`/`write` 实现 —— Canon 的启动程序完全没有引入任何 IOKit。
```
transfer.dat 0x00 24-byte command block (12-byte header + 12-byte SCSI CDB)
0x18 4-byte status doorbell
0x1C data-out block, payload at 0x28
INDATA.dat 0x00 data-in payload
```
其数据帧结构与 `canon_dr` 的 USB 批量传输帧在字节级别上完全一致，因此完整的 Canon DR 命令集均适用。这种方式是有效的 —— 曾通过此方式实际扫描过一页文档 —— 但模拟前端必须由主机进行编程控制，且三遍粗略校准会导致本设备卡死，因此生成的图像往往偏白且带有条纹。详情见 [`reference/protocol/PROTOCOL.md`](reference/protocol/PROTOCOL.md) 和 [`reference/protocol/SCANSEQ.md`](reference/protocol/SCANSEQ.md)。
## 布局
```
app/
Sources/SaneBackend.swift scanimage transport (the good path)
Sources/Tunnel.swift file-tunnel SCSI transport
Sources/ScanEngine.swift SET WINDOW / SCAN / READ, de-interlacing, calibration
Sources/ImagePipeline.swift Core Image rendering, thumbnails, levels, deskew, ink
Sources/Orientation.swift Vision-based page orientation
Sources/Export.swift PDF / TIFF / JPEG / PNG, Vision OCR text layer
Sources/USBPresence.swift IOKit presence, no bus traffic
Sources/Snapshot.swift headless UI screenshots, no permissions needed
Sources/*View*.swift SwiftUI interface
Sources/CLI/main.swift headless harness
build.sh / build-cli.sh / make-icon.sh
p215 SANE-based Python CLI
reference/
protocol/ PROTOCOL.md (file tunnel), SCANSEQ.md (scan
sequence) — published, our own write-up
… everything else (Canon's originals, disassembly,
captures, measurements) is local-only and
gitignored: not redistributable
```
CLI 测试脚手架是测试硬件变更的最快方式：
```
cd app && ./build-cli.sh
./build/p215cli sane # what SANE sees
./build/p215cli sane-scan o.pdf # full scan + export
./build/p215cli diag ~/diag # raw scan, no processing, reports every measurement
./build/p215cli hist page.png # full-res luminance histogram
./build/p215cli orient page.png # detected rotation
./build/p215cli probe # tunnel-mode device identity
```
## 资助我
开发这款应用，是因为一台完好的扫描仪理应配有更好的软件。如果它让你的扫描仪免于被丢进抽屉吃灰，你可以选择 [在 GitHub 上赞助本项目](https://github.com/sponsors/philipyaz) —— 权当是请我喝杯啤酒，而非商业交易。
## 许可证与商标
[MIT](LICENSE)。Canon、imageFORMULA 和 CaptureOnTouch 是 Canon Inc. 的商标。本项目与 Canon 没有任何关联、未受其认可，也未被其支持。本项目不包含任何 Canon 的代码；硬件协议的逆向工程是为了实现互操作性，并且本代码仓库刻意排除了 Canon 自家的软件。
