xCaptaiN09/blueprint

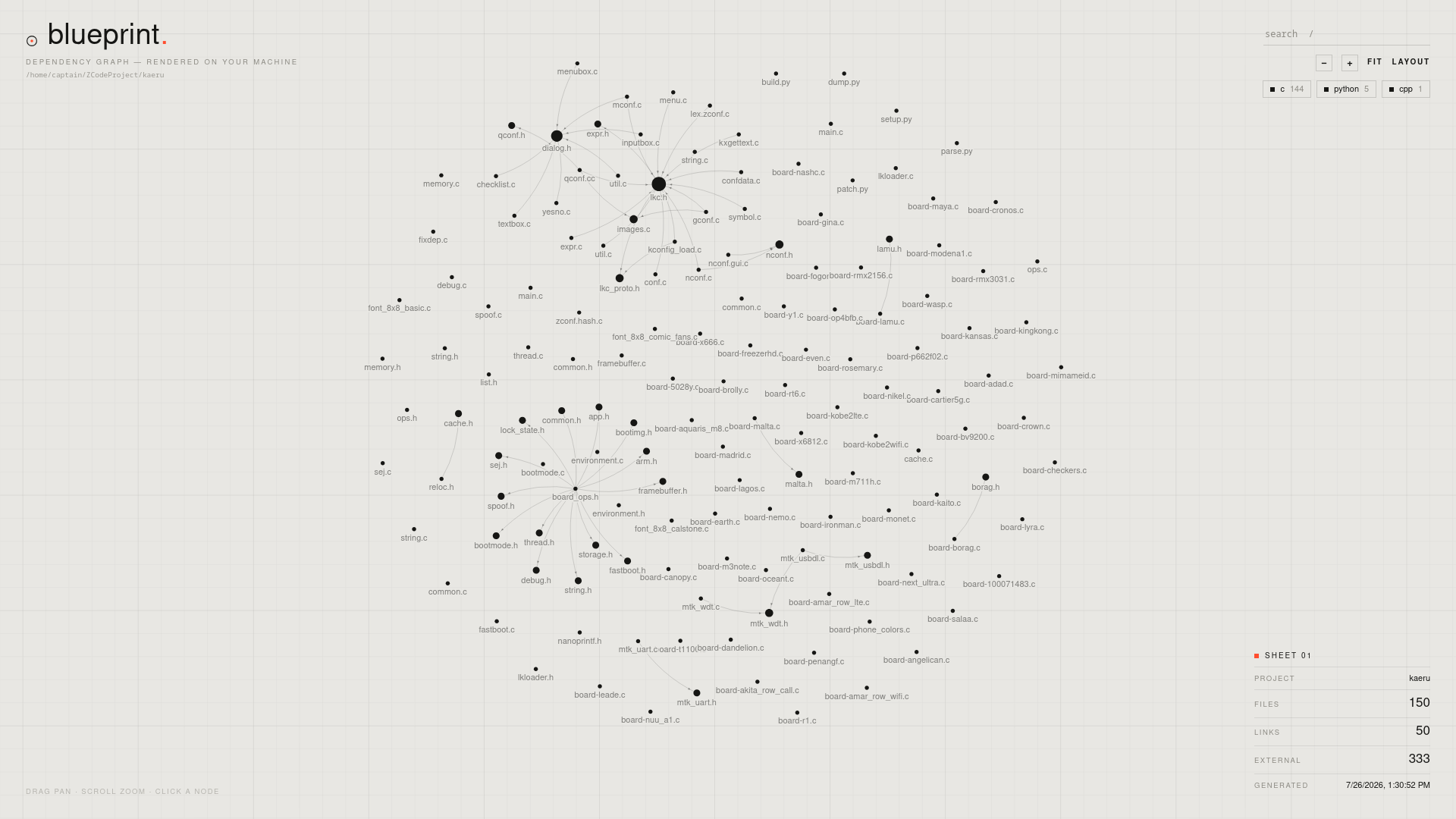

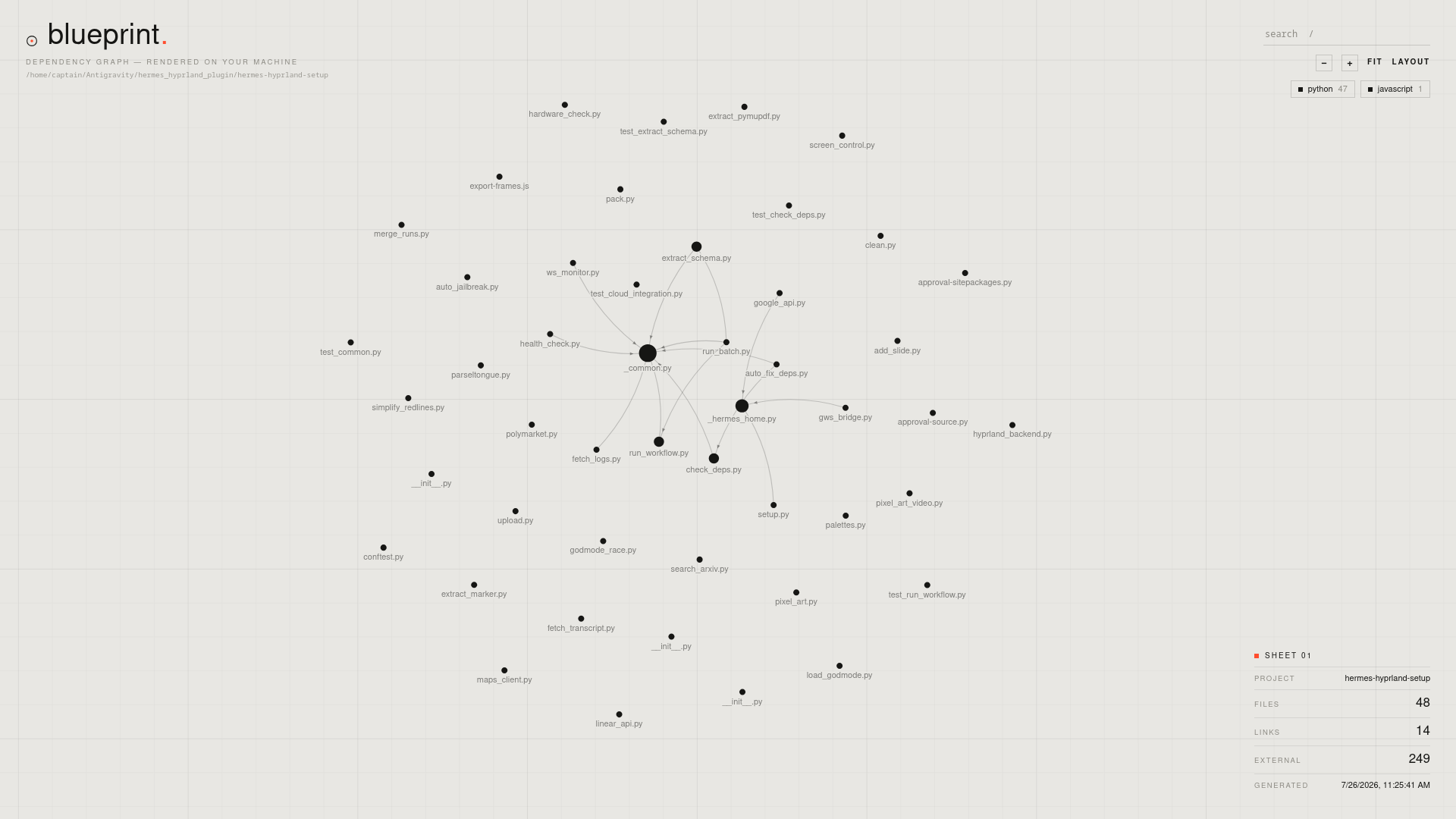

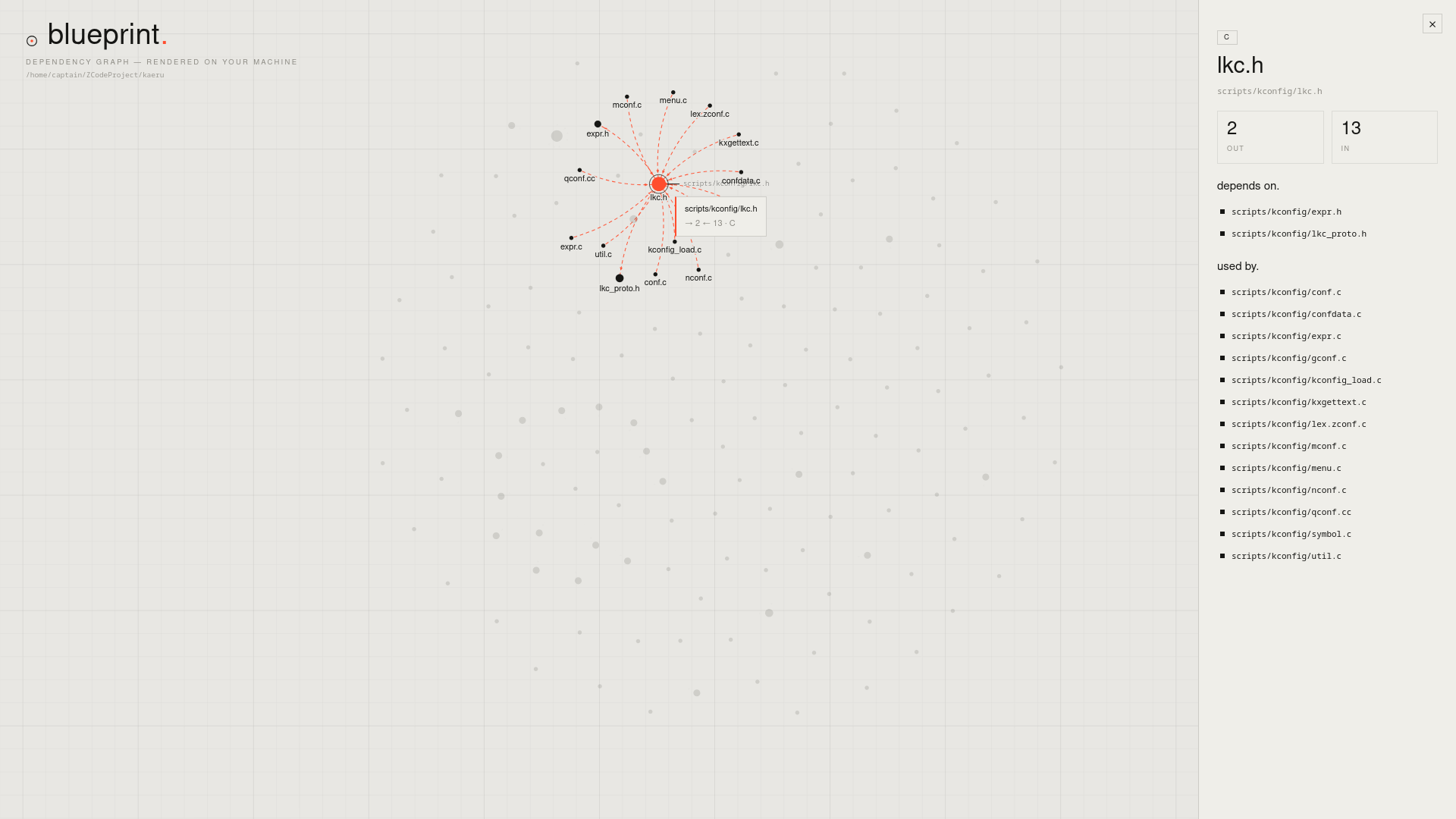

# blueprint。  _kaeru — 150 个文件 · 50 个内部链接 · c / python / cpp。一条命令输入，一张图纸输出：平移、缩放、拆解。_ 将其指向任何代码库，blueprint 会读取所有的 import，追踪哪个文件依赖于哪个文件，并将整个项目绘制成一张可交互的图纸。小型项目会呈现为平静的力导向布局；大型项目则会折叠成模块 treemap，使得整体结构保持清晰，而不会纠缠成一团乱麻。输出结果是一个独立的 `.html` 文件 —— 无需服务器，无需构建步骤，不会回传数据。 ## 静止状态。  _hermes — 48 个文件 · python + javascript。共享的“胶水”模块（`_common.py`、`_hermes_home.py`）将其依赖项拉拢成安静的中心节点；其余的则像孤点一样游离。这是一个脚本集合仓库最真实的形态，没有任何布局上的花招来伪装。_ ## 看它如何解答。  _点击 `lkc.h`，图纸就会给出答案 —— 它包含的两个 header，包含它的十三个文件，每一个都列在右侧的 spec 面板中。在你触碰它之前，它是纯单色的；随后只有一种强调色，精准落在你正在关注的地方。_ ## 安装。 从源码安装 —— 今天就能用，不需要发布步骤： ``` git clone https://github.com/xCaptaiN09/blueprint.git cd blueprint npm install npm run build npm link # puts the `blueprint` command on your path ``` 然后，在任何地方运行： ``` cd path/to/your/project blueprint # writes ./blueprint.html blueprint --open # writes it and opens your browser ``` 一旦它登陆 npm，整个过程就可以简化为 `npm i -g blueprint-cli`。 ## 三种运行方式。 **generate** 会扫描一次代码库并生成一个独立的 `blueprint.html` —— 这就是你可以提交、通过邮件发送，或者在飞机上打开的工件。`-o ` 可以重命名它，`--json` 还会导出原始的依赖图，`--exclude ` 可以跳过特定路径，`--open` 会自动启动浏览器。 **watch** 会先生成图纸，然后在 `http://localhost:4321` 提供服务并保持实时更新：在你的编辑器中保存文件，打开的标签页稍后片刻就会自动重新加载，这样你就可以把它放在工作区旁边，一边写代码一边看着依赖图随之变化。你需要时可以使用 `-p ` 和 `--no-open`。 **serve** 是 `watch` 的别名，适用于那些在你的脑海中“serve”听起来更顺耳的日子。 ## 图纸的功能。 - **悬停**在某个节点上，其连接会亮起橙色，而其他所有内容都会淡出为微弱的背景 —— 动画方向虚线会显示依赖关系的实际流向。 - **点击**节点打开 spec 面板：语言、完整路径、入/出度、它依赖于什么、什么依赖于它，以及一个指示其是否处于循环依赖中的标志。 - 使用 `/` **搜索**以按文件名高亮显示文件；按下回车会自动聚焦到第一个匹配项。 - 使用右上角的标签按语言进行**筛选**；`fit` 会重新调整视图以适应剩下的节点，`layout` 会重新触发物理模拟。 - 在大型仓库中，**缩放**是语义化的 —— 缩小视图时你看到的是带有标签的模块块，中等缩放时网格点会显现出来，放大后文件名会渐渐浮现。 - **空闲时绝对安静。**渲染循环在没有任何移动的瞬间就会停止，因此大型依赖图不会无缘无故地让你的风扇狂转。 ## 支持的语言。 目前已支持解析 —— 提取 import，并在静态分析能够切实做到的情况下，将其解析到本地文件： | 语言 | 扩展名 | | ---------- | --------------------------------- | | javascript | `.js` `.jsx` `.mjs` `.cjs` | | typescript | `.ts` `.tsx` `.mts` `.cts` | | python | `.py` | | c | `.c` `.h` | | c++ | `.cpp` `.cc` `.cxx` `.hpp` `.hxx` | | go | `.go` | | rust | `.rs` | | java | `.java` | | kotlin | `.kt` `.kts` |

ruby · php · swift · c#?

它们会被识别为文件，但尚未被解析 —— 它们会作为节点显示在面板中并带有其 import 列表，但不会绘制出边（edges），因为它们的 import 指定的是包和类而不是文件，我们宁愿如实呈现这一点，也不愿凭空捏造连接。支持它们只需补充一个小巧、独立的解析器；请参阅 `CONTRIBUTING.md`。

## 运作原理。 一个具备 gitignore 感知能力的扫描器会遍历项目树，并按扩展名对文件进行分组；一个小巧的、针对不同语言的解析器会提取 import 语句并解析本地路径；结果会生成一个携带入/出度以及通过 Tarjan 算法检测出的循环依赖的有向图；该图随后被注入到一个独立的 html 模板中，在 canvas 上绘制出所有内容。其布局是自适应的 —— 对中小型项目使用 Barnes–Hut 力导向模拟，超过特定阈值则使用平铺式目录 treemap —— 并且绘制路径基于 dirty-flag 循环实现了细节分级，正是这一点使得它能够从 40 个文件的脚本扩展到 70,000 个文件的内核，而不会导致浏览器标签页崩溃。

调整两个阈值

`LAYOUT_THRESHOLD`（默认 1500 个文件）用于在力导向布局和模块 treemap 之间进行切换；`EDGE_REST_CAP`（默认 1200 条边）用于决定在静止状态下是显示完整的边网，还是仅在悬停/搜索时显示。这两个参数都位于 `templates/graph.html` 的顶部 —— 直接修改它们并重新生成即可，无需重新构建。

## 图纸 01。 | | | | ---------------- | -------------------------------------------------- | | 版本 | 0.1.0 | | 运行环境 | node ≥ 18 | | 解析的语言 | js · ts · py · c · c++ · go · rust · java · kotlin | | 输出 | 一个独立的 `.html` | | 网络 | 无 —— 完全在你的机器上渲染 | | 许可证 | MIT | ## 贡献。 blueprint 有意设计得小巧且易于修改：一个 typescript cli，少量针对不同语言的解析器，一个 html 模板，没有任何繁杂的框架需要你去对抗。添加一门语言是一个很好的入门 issue（first issue）—— 架构图和四步指南都在 [`CONTRIBUTING.md`](CONTRIBUTING.md) 中。 ## 许可证。 MIT — © 2026 Muhammed Dilshad A (xCaptaiN09)。
