efficjump/system-graph-viewer

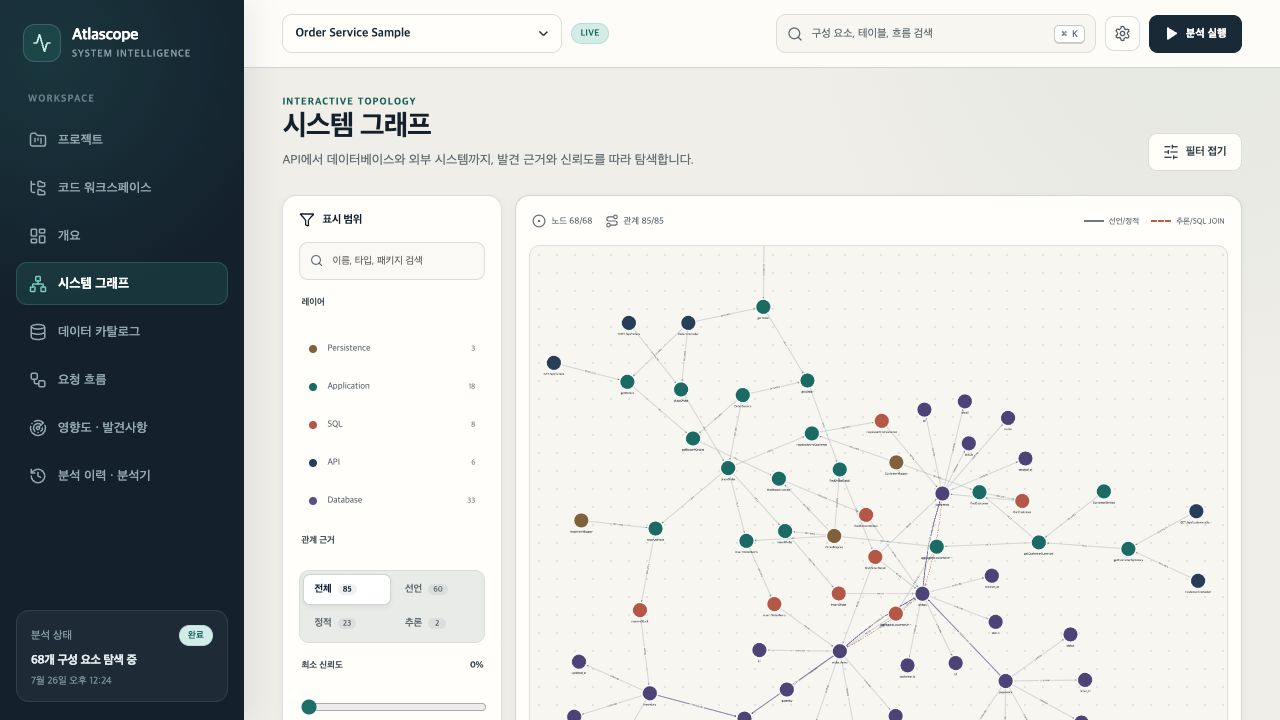

# System Graph Viewer System Graph Viewer（Web UI：**Atlascope**）是一款本地分析工具，允许您在不实际运行应用程序的情况下探索其结构与数据流。您可以在一个界面中查看从 API 到 Service、Mapper，再到 SQL 与 Table 的路径，Table 之间的物理与逻辑关系，以及各项推断的代码依据和分析局限。 - **以流程为中心的探索**：按顺序追踪从 HTTP endpoint 到 Controller、Service、Mapper、SQL、Table 的调用路径。 - **以依据为核心的 Graph**：区分声明的关系、静态分析结果以及 SQL `JOIN` 推断，并显示对应的文件与行位置及置信度。 - **以搜索为中心的路径恢复**：在搜索方法或类时，不仅会显示直接匹配项，还会扩展显示从上游 endpoint 到下游 Table 的连接路径。 - **基于源码的 ERD**：即使没有数据库连接，也能从 JPA entity 与 `CREATE TABLE`、`ALTER TABLE` DDL 中恢复 Table、Column、PK、FK，并结合 Repository 与 MyBatis 的使用依据。 - **持久化与增量分析**：保留本地快照与各分析器的结果，但在 JVM 中仅保留每个项目的最新 graph，并且仅重新运行其输入的 content fingerprint 发生变化的分析器。 - **合并 Runtime 依据**：将本地观察到的批处理数据合并到静态 graph 中，将实际运行过的关系作为独立依据显示。 - **本地优先设计**：不会将源码、DB metadata 或分析 graph 发送到外部服务，可选择性地仅连接本地 AI。 目前，分析器主要集中在 Spring MVC Java AST、Spring Data JPA、MyBatis XML 与注解 SQL、SQL DDL 以及 MariaDB metadata 上，但并未将分析器类型限制为固定的枚举。未来可以通过相同的契约添加 jOOQ、PostgreSQL、Oracle、Kotlin、TypeScript、批处理以及消息分析器。如果已安装的分析器遇到无法解析的代码，系统不会将其粉饰为成功，而是将其标记为 `未支持` 或 `部分完成`，并按扩展名列出文件数量。 默认的主界面是 IDE 风格的代码工作区。您可以通过 lazy tree 浏览项目文件夹，以标签页形式打开多个源文件，还可以将当前文件和分析 graph 依据绑定到受限的 context 中，直接向本地 AI 模型提问。 ## 先通过界面预览 ### 一目了然的解析范围与状态  它总结了已分析的组件、关系、数据表和 coverage，并直接以 graph 形式展示了代表性请求流。 ### 依据与置信度追踪的系统 graph  您可以同时查看 Application、API、Persistence、SQL、Database 各层，并过滤查看声明、静态分析与推断的关系。 ## 目前可以查看的内容 - 结合 Controller 类与方法路由的 HTTP endpoint - Controller → Service → Mapper → SQL → Table 流程 - Controller → Service → Spring Data repository → JPA entity table 流程 - 按 `SELECT`、`INSERT`、`UPDATE` 区分的读/写 Table - 包含从源码 DDL 或 DB metadata 获取的 PK、FK、Column 的 Table 目录 - 区分声明的 FK 与从 SQL `JOIN` 推断出的关系 - endpoint 视角的下流影响与 table 视角的上流影响 - 包含文件与行位置的依据、置信度、分析 coverage 及诊断信息 - 利用服务器提供的分析器列表，按项目选择分析器 - 项目管理功能：查看并删除已注册项目的关联快照与执行历史 - 重启后依然可恢复的本地快照及各分析器的 `reused` 运行状态 - 通过 batch ID 防止重复收集的本地 runtime evidence API - 使用稳定 plugin ID 与基于字符串的 graph kind 的扩展契约 - 基于项目相对路径的 lazy 文件树和多源码标签页 - 基于当前文件、选中代码和 graph evidence 的本地 AI 对话 对于无法通过静态分析确定的关系，我们不会将其呈现为既定事实。对于像 Reflection、动态 SQL、AOP、存储过程等仅靠源码难以解析的部分，我们会将其留作可能的关系或诊断信息。 ## 最快的运行方式 所需的工具包括 Docker Desktop 或 Docker Engine 及 Compose v2、`make`、`curl`。 ``` make init make up make smoke ``` `make init` 会基于 `.env.example` 创建 `.env`，并在本地为 demo MariaDB 随机生成密码。它不会覆盖已有的 `.env` 文件。 在浏览器中打开 [http://127.0.0.1:3000](http://127.0.0.1:3000)，系统会自动注册并分析一个关联了仓库中 `samples/order-service` 和 demo MariaDB 的项目。您无需输入任何连接信息，即可先行浏览所有功能。 所有容器均仅对 loopback 地址公开。 | 服务 | 默认地址 | 用途 | |---|---|---| | Web | `http://127.0.0.1:3000` | React 探索界面 | | API | `http://127.0.0.1:8080` | Spring Boot 分析 API | | Demo MariaDB | `127.0.0.1:3307` | 用于实际 metadata 分析的示例 DB | 若要停止服务，请运行 `make down`。此命令会关闭容器，但会保留 MariaDB 和分析状态的数据卷。 ## IDE 代码工作区 在 `代码工作区` 中，系统不会一次性读取当前项目的所有源码根目录，而是在您展开文件夹时逐层加载。选中文件后，会以只读的 editor 标签页打开，您可以查看行号、语言、文件大小以及是否被截断。即使在 AI 依据中选中文件，也会跳转到相同的 editor 标签页。 文件 API 仅接受项目中已注册的 canonical 根目录下的相对路径。包含 `..` 或绝对路径、symlink，以及属于 VCS、dependency、build 目录和常规 credential 文件的内容，都会从文件树和内容查询中被排除。非 UTF-8 文本文件不会以代码形式显示。 对于大文件，系统仅将当前屏幕附近的行渲染到 DOM 中。为了保护浏览器的布局，对于异常长的单行代码，最多只显示 4,096 个字符并在界面上提示截断，但这不会改变服务器读取的原始内容和分析输入。 在 Docker 中打开其他项目时，不使用浏览器的文件上传功能。请将 `.env` 中的 `ANALYSIS_SOURCE_ROOT` 指定为主机项目的绝对路径并以 read-only 方式挂载，然后在新项目页面的文件夹浏览器中选择该项目。您可以通过 `ANALYSIS_CONTAINER_ROOT` 定义浏览器中显示的根目录名称，用户无需手动输入容器的绝对路径。 ## 跟踪首次分析 `samples/order-service` 包含 Controller、Service、MyBatis interface 与 XML、注解 SQL 以及 FK。分析完成后，您可以先检查以下路径： 1. 选择 `GET /api/orders/{orderId}` endpoint。 2. 查看从 `OrderController.getOrder` 到 `OrderService.getOrder` 的调用。 3. 查看 `OrderMapper.findOrderDetail` 的 SQL 以及对 `orders`、`customers`、`order_items` 的读取关系。 4. 检查 SQL `JOIN` 的依据与 `schema.sql` 中的 FK 依据是否分别独立显示。 5. 切换至以 `orders` 表为中心，反向探索读取或写入该表的 endpoint 与 Mapper。 您可以在 `POST /api/orders` 中查看写入流程。读取 `customers`、更新 `inventory`，随后写入 `orders` 和 `order_items` 的路径将以不同的运算形式展示。 在系统 graph 中搜索方法的全限定名或 endpoint 路径时，系统不仅会突出显示直接匹配的节点，还会根据分析设定的深度一并展示上下游路径。默认的 `自动` 方向会从 endpoint 向 table 扩展，或从 table 向调用方扩展，而对于一般的逻辑处理则提供双向 context。您可以单独选择 `执行流`、`结构` 或 `全部` 的关系范围；如果搜索结果过大，系统会提示界面复杂度受限的事实。 即使在大型代码仓库中，浏览器接收到完整的 graph JSON 后，也不会仅截取前面部分。初始快照包含反映层级与连接性的代表性路径，而系统 graph 的搜索、过滤与影响范围探索则由后端在每次请求时基于原始快照计算出 bounded subgraph。系统会优先匹配准确的方法名和 signature，并在响应中包含总节点/关系数、显示节点/关系数以及截断原因。 关系图会将中心度较高的代表性 Table 作为概览展示，并且支持通过 Table 名、Column 名或数据类型进行搜索。进行搜索或选中 Table 时，系统不会展开整个连接组件，而是专注于直接匹配的 Table 及其 1-hop FK、SQL JOIN 邻居。自引用 FK 会以专用的环状结构展示，完整的列以及读写路径可在 Table 列表的详情面板中查看。 ## 连接 Demo MariaDB Compose 配置中的 `demo-db` 在首次启动时会执行 [`schema.sql`](./samples/order-service/src/main/resources/schema.sql)，并默认自动关联到初始项目。在创建独立项目或重新测试连接时，请根据运行环境使用以下地址： - 在 Docker 中运行的 API：host `demo-db`，port `3306` - 在主机上直接运行的 API：host `127.0.0.1`，port 为 `.env` 中的 `DEMO_DB_PORT` - database 和 username：`.env` 中的 `DEMO_DB_NAME`、`DEMO_DB_USER` - password：`.env` 中的 `DEMO_DB_PASSWORD`（由 `make init` 生成） 密码不会包含在 API 响应、日志或分析 evidence 中。分析器仅读取 metadata，不会执行任何应用程序的 DDL、DML 或任意 SQL。 ## 连接本地 AI AI 面板默认处于禁用状态，且不会生成虚假回复。您可以连接像 Ollama、LM Studio、vLLM 这样提供 OpenAI-compatible chat completion API 的本地模型。在 Docker 中使用主机上的模型时，请在 `.env` 中添加以下配置： ``` SYSTEM_GRAPH_ASSISTANT_ENDPOINT=http://host.docker.internal:11434/v1 SYSTEM_GRAPH_ASSISTANT_MODEL= SYSTEM_GRAPH_ASSISTANT_API_KEY= SYSTEM_GRAPH_ASSISTANT_PROVIDER=OpenAI-compatible local SYSTEM_GRAPH_ASSISTANT_CONNECT_TIMEOUT=2s SYSTEM_GRAPH_ASSISTANT_REQUEST_TIMEOUT=120s SYSTEM_GRAPH_ASSISTANT_STATUS_TIMEOUT=30s SYSTEM_GRAPH_ASSISTANT_MAX_REQUEST_BYTES=131072 SYSTEM_GRAPH_ASSISTANT_MAX_CONCURRENT_REQUESTS=2 VITE_ASSISTANT_STATUS_TIMEOUT_MS=35000 ``` 如果后端直接在主机上运行，请将 endpoint host 更改为 `127.0.0.1`。允许的 host 仅限 `localhost`、`127.0.0.1`、`::1` 和 `host.docker.internal`，浏览器中无法输入任意 URL。 对于 vLLM，运行时指定的模型名必须与客户端发送的模型名完全一致。我们不会在文档或代码中固定特定模型名，而是确认正在运行的服务公布的 ID，并将其用于 `.env` 中的 `SYSTEM_GRAPH_ASSISTANT_MODEL`。如果服务器设置了 API key，请在以下请求中也添加相同的 Bearer token： ``` curl --fail --silent http://127.0.0.1:/v1/models | jq -r '.data[].id' ``` 由于通过 Docker 运行的后端无法直接访问绑定到 loopback 的 vLLM，请将 endpoint 设置为 `http://host.docker.internal:/v1`。状态检查使用 `/v1/models`，而实际的问答使用 `/v1/chat/completions`。为了确保能够完成包括 Docker Desktop host gateway 延迟在内的状态检查，后端的默认状态超时时间设为 30 秒，而 Web 端会使用 35 秒来等待该探测结果。如果连接本身失败，则会先应用 2 秒的独立 connect timeout。如果大型模型的首次 lazy load 超过 120 秒，您只需在本地 `.env` 中增加 `SYSTEM_GRAPH_ASSISTANT_REQUEST_TIMEOUT` 的时间。 `VITE_ASSISTANT_STATUS_TIMEOUT_MS` 是在前端构建时注入的，因此更改其值后需要重新构建前端镜像。 每次提问时，系统不会发送整个仓库内容，而是在大小限制内提取当前文件、用户选中的代码以及与问题相关的 graph evidence。对于配置文件中类似 password、secret、token 等值，会在模型 context 中进行遮蔽处理，并且对话内容不会保存在浏览器存储中。模型的回复与服务器确认的源码依据会在 UI 中分开显示。 后端不使用 JVM 的默认 proxy，而是直接连接至允许的本地 endpoint。系统对请求 body 与响应、context、对话历史以及并发模型调用数都设定了上限；只有当模型返回的 `[source N]` 落在实际提供的依据范围内时，才会将其显示为 grounded 回复。 ## 分析我的项目 在 Docker 环境下，必须显式以只读方式挂载主机文件。请将 `.env` 中的 `ANALYSIS_SOURCE_ROOT` 更改为待分析项目的绝对路径，然后重启栈。 ``` ANALYSIS_SOURCE_ROOT=/Users/me/develop ANALYSIS_CONTAINER_ROOT=/workspace/develop ANALYSIS_BOOTSTRAP_SOURCE=/workspace/develop/my-project ``` ``` make down make up ``` 随后，在新项目页面的文件夹浏览器中选择 `develop` 下的项目。浏览器仅展示后端允许的根目录，且 API 仅收发 root 标识符与相对路径。只有在启动时需要自动注册项目的情况下，才需指定 `ANALYSIS_BOOTSTRAP_SOURCE`。后端会将选择结果再次确认为 canonical path，仅分析该路径，且挂载方式为只读。如果想同时允许多个仓库，可以在本地开发模式下运行，并通过 `SYSTEM_GRAPH_ANALYSIS_ALLOWED_ROOTS` 传入以号分隔的 canonical path。 如果要在不连接数据库的情况下仅通过源码分析非演示项目，可以在 Compose 运行环境中显式指定 `ANALYSIS_BOOTSTRAP_DATABASE_URL=`，这样 demo MariaDB 就不会绑定到分析结果中。如果要连接额外的只读 DB，请同时指定 `ANALYSIS_BOOTSTRAP_DATABASE_URL`、`ANALYSIS_BOOTSTRAP_DATABASE_USERNAME`、`ANALYSIS_BOOTSTRAP_DATABASE_PASSWORD` 和 `ANALYSIS_BOOTSTRAP_DATABASE_SCHEMA`。 分析是作为独立于项目注册请求的后台任务运行的。在快照准备就绪之前，界面会轮询分析状态，完成后会自动显示最新结果。构建产物、VCS metadata、dependency 目录以及常见的敏感文件会在遍历阶段的进入子目录前被排除，因此临时的 Git metadata 文件变化不会中断整体分析过程。 分析快照、执行历史、源码 manifest 以及各分析器的贡献内容会以原子方式保存到 `analysis-state` 本地 Docker volume 中。DB URL、用户名和密码不会存储在这些状态文件中。重新分析时，系统会根据目标仓库的 Git ignore 规则筛选文件并生成 SHA-256 指纹；如果各分析器声明的输入文件集合的指纹未发生变化，则会复用之前的分析结果。Java 文件的变更只会使 Spring、MyBatis 等使用该文件作为输入的分析器失效，而 SQL DDL 的分析结果仍可直接复用。 JVM 中每个项目仅驻留一份最新的 graph snapshot。执行历史界面所需的 coverage、分析器运行状态、诊断信息以及各阶段耗时均会单独保存在 run summary 中，因此无需重新展开完整的过去 graph。只有在通过 ID 显式请求过去保存的 snapshot 时，才会从 gzip 文件中进行延迟加载，且不会长期占用内存；分析器的贡献缓存同样仅在实际分析期间读取。因此，snapshot 的保留数量决定了恢复范围，但不会增加稳态下内存中驻留的 graph 数量。 您可以在 `.env` 中调整保留数量和安全上限。 ``` SYSTEM_GRAPH_STATE_ENABLED=true SYSTEM_GRAPH_INCREMENTAL_ENABLED=true SYSTEM_GRAPH_SNAPSHOT_RETENTION=5 SYSTEM_GRAPH_MAX_STATE_FILE_BYTES=268435456 SYSTEM_GRAPH_MAX_CONCURRENT_ANALYSES=1 ``` 为了防止大型仓库的分析任务相互重叠导致 JVM 内存溢出，分析任务默认每次只运行一个。您可以根据环境增加该数值，但前提是要与“将每个 Java 文件的 AST 转换为 compact declaration 后立即释放”的机制结合使用。 ## 连接 Runtime 观察依据 应用程序探针可以通过节点 ID 或唯一的 qualified name，将观察到的关系发送至本地 API。即使重复发送相同的 `batchId`，系统也不会重复累加。如果 qualified name 存在于多个模块中，系统不会随意选择，而是要求提供准确的 node ID。 ``` curl --fail --silent \ --request POST \ --header 'Content-Type: application/json' \ --data '{ "batchId":"collector-run-42", "producer":"local-otel-bridge", "relations":[{ "sourceNodeId":"method:module::main:example.Controller#load()", "targetNodeId":"method:module::main:example.Service#load()", "kind":"CALLS", "observedCount":12 }] }' \ http://127.0.0.1:8080/api/projects//runtime-evidence ``` Runtime 依据会保存在本地状态存储中，并在下次静态重新分析时再次合并。如果已存在静态关系，系统会补充 `runtimeObserved` metadata 及观察次数；如果不存在，则会将其作为 `OBSERVED` 关系添加。该 API 仅提供收集接口，因此不强制目标应用程序安装特定的 agent 或 SDK。 对于注册错误的项目，您可以通过项目卡片上的垃圾桶图标进行删除。此操作仅删除 Atlascope 的注册信息、分析快照与执行历史，不会更改以只读方式连接的源文件与数据库原始内容。 ## 本地开发 在主机上进行开发需要 Java 21、Maven 3.9、Node.js 22 以及 Corepack。前端使用 `pnpm-lock.yaml` 和 `packageManager` 中指定的版本。如果不想额外安装工具进行查看，使用 Docker 运行是最简单的方式。 在一个终端中运行 API： ``` make backend ``` 在另一个终端中运行 Vite 开发服务器： ``` make frontend ``` 开发 UI 会在 [http://127.0.0.1:5173](http://127.0.0.1:5173) 打开，并将 `/api` 请求 proxy 到 `127.0.0.1:8080`。`make backend` 会将当前仓库根目录设为默认的允许路径。 通过以下命令执行全面验证： ``` make verify ``` 此命令会依次执行后端测试、前端 lint/test 脚本（如果存在）、production build 以及 Docker Compose 配置验证。正在运行的 Compose 栈的 health endpoint 可通过 `make smoke` 命令单独验证。 如果默认端口已被占用，您也可以在不修改 `.env` 的情况下直接覆盖单次运行使用的端口： ``` BACKEND_PORT=18081 FRONTEND_PORT=13000 make up BACKEND_PORT=18081 FRONTEND_PORT=13000 make smoke ``` ## 结构 ``` frontend/ React + TypeScript explorer backend/ Spring Boot API와 정적 분석 pipeline samples/order-service/ 결정적인 분석·시연 fixture docs/ 제품 범위와 아키텍처 결정 scripts/ 로컬 실행·검증 helper docker-compose.yml loopback 전용 통합 실행 환경 ``` 分析 pipeline 按照源码扫描、Spring Java AST 分析、Spring Data JPA 分析、MyBatis 分析、SQL DDL 分析、可选的 MariaDB metadata 收集、归一化 fact 合并、evidence graph 生成的顺序执行。详细的原则与扩展契约可查阅 [`docs/architecture.md`](./docs/architecture.md)，质量标准可查阅 [`docs/product-scope.md`](./docs/product-scope.md)。 ## 本地安全原则 - Web、API、MariaDB 端口均仅绑定至 `127.0.0.1`。 - 源码仅在用户指定的允许根目录下读取，且 Docker 挂载方式为只读。 - 对于通过 symlink 逃逸出允许根目录的路径，不作为分析对象。 - 密码不放入仓库中，而是在本地通过 `.env` 生成，且 `.env` 会被 Git 忽略。 - 源码、DB metadata、graph 不会传输至外部模型、telemetry 或托管服务。 - Runtime evidence 收集仅通过 loopback API 接收，仅保存 batch ID 与聚合后的关系。 - Evidence 中仅使用项目相对路径和经过清理的 snippet。 - AI endpoint 受服务器配置中的本地 host allowlist 限制，并且不会在日志中记录完整的 prompt 与响应内容。 ## 故障排除 如果在执行 `make up` 时出现端口冲突，请将 `.env` 中的 `FRONTEND_PORT`、`BACKEND_PORT`、`DEMO_DB_PORT` 修改为未被占用的端口。 如果需要从头重建 MariaDB schema，在确认数据保留策略后，必须显式删除 Compose volume 并重新启动。为防止数据丢失，`make down` 不会自动删除 volume。 如果分析结果不完整，请先检查 UI 中的 diagnostics 与 coverage。像 MyBatis 中的 `${...}`、provider method、runtime 生成的 SQL 或进程外调用等情况，可能无法仅靠静态分析完全还原。此时，系统的默认行为是绝不掩盖缺失，而是将其显示为 unresolved 或 possible 关系。 ## 当前版本的局限 项目、最近的分析 snapshot、执行历史、增量分析 cache 以及 runtime evidence 均保存在本地状态的 volume 中。目前暂不提供分析 snapshot 之间的结构化 diff 以及分析器内部文件级别的 dependency invalidation。代码编辑器是一个安全的只读 viewer，不具备文件保存、重命名或删除功能。对于 TypeScript、JavaScript、Kotlin 等目前未安装对应分析器的代码，系统会将文件数量与扩展名作为诊断信息记录，但不会生成调用 graph。接下来的开发重点将是这些语言的分析器、snapshot 比对、Flyway/Liquibase 补充支持以及 OpenTelemetry collector adapter。
