# 大众单线中控锁 – 通过无源二极管接口接入 aftermarket 遥控器
一种基于无源二极管的接口，用于将 aftermarket 中控锁系统与大众 BCM 单线中控锁进行集成。专为 BCM 中没有遥控钥匙选项的大众汽车设计。
## 问题
许多大众汽车（Polo、Golf、Vento 等）使用由 BCM（车身控制模块 / J519）控制的**单线中控锁**系统。BCM 监控这根单线，并通过检测线路上**不同的电压/电阻状态**来区分锁车和解锁命令：
- **锁车** → BCM 检测到特定的信号状态（例如：直接接地或特定的对地电阻）
- **解锁** → BCM 检测到不同的信号状态（例如：通过不同的电阻值接地）
Aftermarket 遥控无钥匙进入模块通常提供**两根独立的输出线**——一根用于锁车，一根用于解锁。这些不能直接连接到大众的单线系统，因为：
1. Aftermarket 模块使用两根线；而大众的 BCM 预期在单根线上接收信号。
2. 直接将两个输出端连接在一起会导致短路。
3. 如果没有接口转换，信号逻辑和电平将无法匹配。
## 解决方案 – 无源二极管接口
一个使用二极管的简单无源电路，弥补了 aftermarket 模块双线输出与大众 BCM 单线输入之间的差异。不需要继电器，也不需要微控制器——仅靠二极管提供信号路由和隔离。
这些二极管确保了：
- Aftermarket **锁车输出**通过所有 4 个二极管路由到 BCM 单线（压降约 2.8V）
- Aftermarket **解锁输出**仅通过 D4 路由到同一根 BCM 单线（压降约 0.7V）
- 两个输出端保持彼此隔离（无反向供电）
- 不同的电压降允许 BCM 区分锁车和解锁命令

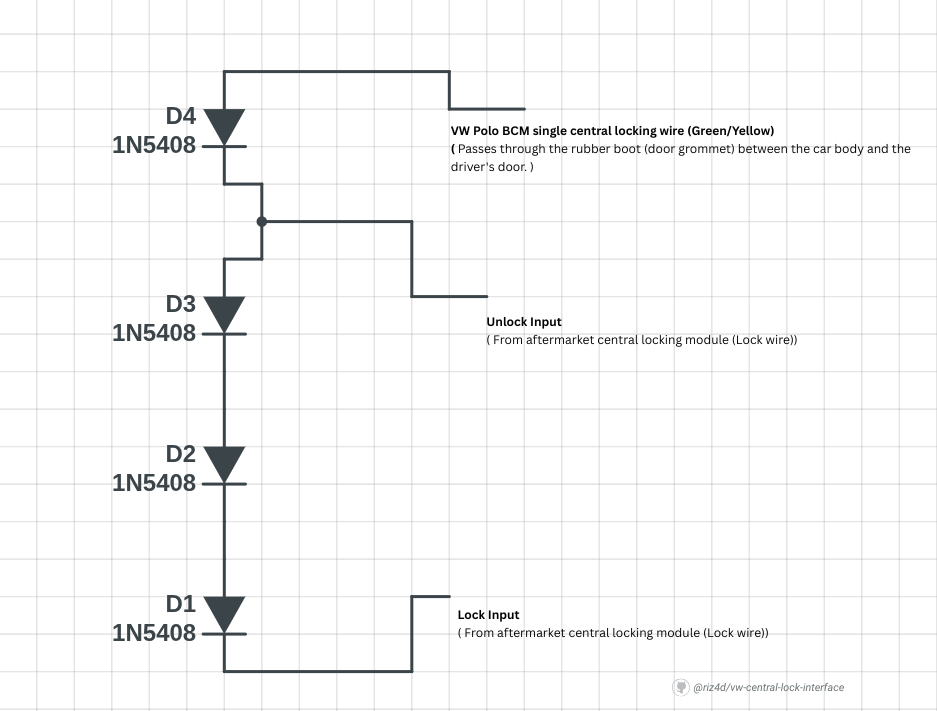

## 电路原理图
### 信号流向
```
VW Polo BCM Single Central Locking Wire
(Green/Yellow)
[Passes through door rubber boot/grommet]
│
D4 ▼ 1N5408
│
┌──────────┤
│ │
Unlock Input ──────┘ D3 ▼ 1N5408
(From aftermarket │
central locking D2 ▼ 1N5408
module) │
D1 ▼ 1N5408
│
Lock Input ───┘
(From aftermarket
central locking module)
```
所有 4 个二极管形成一个**单串联链**（D1 → D2 → D3 → D4 → BCM 线路）。锁车和解锁输入连接在链路上的**不同抽头点**：
- **锁车输入**连接在底端（D1 之前）——信号通过**全部 4 个二极管**（总压降约 2.8V）
- **解锁输入**连接在 D3 和 D4 之间——信号**仅通过 D4**（压降约 0.7V）
正是这种电压差异使得 BCM 能够在同一根线上区分锁车命令和解锁命令。
### 二极管配置
该电路在一条串联链路中使用了 **4 个 1N5408 二极管**：
| 输入端 | 通路途径 | 电压降 | BCM 读取结果 |
|-------|---------------|--------------|-----------|
| 锁车 | D1 + D2 + D3 + D4 | ~2.8V (4 × 0.7V) | 锁车信号 |
| 解锁 | 仅 D4 | ~0.7V (1 × 0.7V) | 解锁信号 |
所有二极管的安装方向均为**阴极指向 BCM 线路**（阳极朝向 aftermarket 模块一侧）。
### 工作原理
- **电压差异化** — BCM 会根据激活的输入端检测到不同的电压电平（锁车压降为 2.8V，解锁压降为 0.7V），从而区分锁车与解锁
- **隔离** — 当锁车输入处于活动状态时，电流流经 D1→D2→D3→D4，但无法通过解锁抽头流出（被二极管方向阻挡）。当解锁处于活动状态时，电流仅流经 D4，并且 D1/D2/D3 会阻挡反向电流流回锁车输入端
- **更高的电流处理能力** — 1N5408 的额定电流为 3A，能够稳固承受中控锁执行器产生的浪涌电流

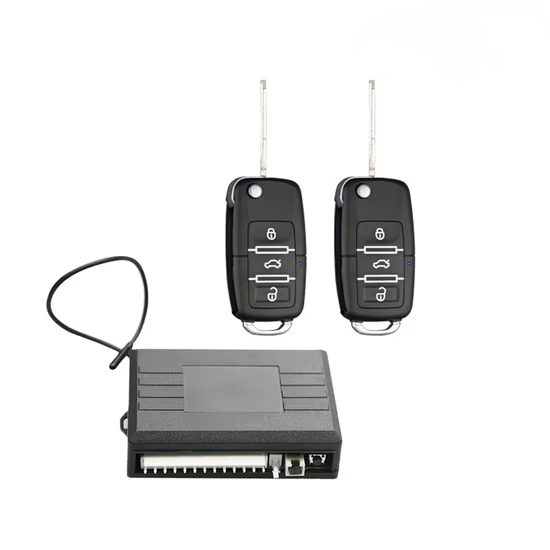

## Aftermarket 模块参考
## 所需组件
| 组件 | 数量 | 规格 | 用途 |
|-----------|----------|---------------|---------|
| 1N5408 二极管 | 4 | 3A, 1000V 反向 | 带有抽头点的单串联链，用于信号差异化 |
| Aftermarket 遥控中控锁套件 | 1 | 双输出（锁车/解锁） | RF 遥控接收器 |
| 汽车电线 | ~1m | 至少 0.5mm² | 线路连接 |
| 热缩管 | – | 各种尺寸 | 绝缘保护 |
| 焊锡 + 烙铁 | – | – | 永久性接头 |
## 安装步骤
### 步骤 1 – 找到 BCM 单线
在 BCM 连接器或驾驶员车门线束处找到中控锁控制线。这就是控制所有车门锁的单根线。
- **线路颜色：** 绿/黄色
- **位置：** 穿过车身与驾驶员车门之间的橡胶护套（车门密封圈）
### 步骤 2 – 确认 aftermarket 模块输出端
从 aftermarket 遥控接收器上，确认以下线路：
- **锁车输出** – 遥控器按下锁车时提供信号的线
- **解锁输出** – 遥控器按下解锁时提供信号的线
- **+12V 电源输入**
- **GND**
### 步骤 3 – 制作二极管接口
**单串联链路 (D1 → D2 → D3 → D4)：**
1. 将 D1 的阳极焊接到 aftermarket 模块的**锁车输入**线上。
2. 将 D1 的阴极（带色环的一侧）焊接到 D2 的阳极。
3. 将 D2 的阴极（带色环的一侧）焊接到 D3 的阳极。
4. 将 D3 的阴极（带色环的一侧）焊接到 D4 的阳极。
5. 将 D4 的阴极（带色环的一侧）焊接到 **BCM 单线（绿/黄色）**上。
**解锁抽头点：**
6. 将 aftermarket 模块的**解锁输入**线焊接到 D3 阴极和 D4 阳极之间的连接处。
7. 用热缩管将每个二极管和接头进行绝缘处理。
### 步骤 4 – 为 aftermarket 模块供电
- 将 +12V 连接到受开关控制的或常通的 12V 电源（保险丝盒）。
- 将 GND 连接到稳固的底盘接地点。
### 步骤 5 – 测试
1. 重新连接电池。
2. 按下遥控器上的**锁车**键 — 所有车门应锁上。
3. 按下遥控器上的**解锁**键 — 所有车门应解锁。
4. 验证手动钥匙/开关是否仍能正常控制中控锁。
## 工作原理
大众的 BCM 单线中控锁系统会监控信号线上特定的电气状态。与简单的极性反转系统不同，BCM 通过检测单线上的**电压电平和/或电阻值**来区分命令。
### 单线门锁系统类型（参考）
根据行业文档，单线系统分为以下几种变体：
| 类型 | 信号方式 | 示例 |
|------|--------------|---------|
| Type F | 线路断开 = 锁车，线路接地 = 解锁 | 日产 '91–'95 |
| Type G | +12V = 锁车，通过电阻的 +12V = 解锁 | 福特 Probe |
| Type H | 通过不同电阻接地 = 锁车与解锁的区别 | 道奇 Caravan (BCM) |
大众 Polo 的 BCM 系统基于类似的原理运行——BCM 读取单线的电气状态并决定相应的动作。二极管接口的作用是，根据激活的 aftermarket 输出端，向 BCM 线路提供不同的电压条件：
- **锁车命令：** Aftermarket 锁车输出 → D1 → D2 → D3 → D4 → BCM 线路（信号通过全部 4 个二极管，总压降约 2.8V）
- **解锁命令：** Aftermarket 解锁输出 → D4 → BCM 线路（信号仅通过 1 个二极管，总压降约 0.7V）
在将相应的信号路由到共享的 BCM 线路上的同时，二极管使这两条路径在电气上相互隔离。
### 验证您的车辆
在安装之前，请测量您具体车辆上 BCM 单线的状态：
1. 将万用表连接到绿/黄色的 BCM 线上（以底盘接地为参考）
2. 将钥匙转动到**锁车**位置 → 记录电压/电阻读数
3. 将钥匙转动到**解锁**位置 → 记录电压/电阻读数
4. 比较这两个读数以确认其信号触发方式
## 兼容车辆
此解决方案适用于任何基于 BCM 的**单线中控锁**且缺乏原厂遥控选项的大众汽车，包括：
- 大众 Polo（6R、6C、AW – 基础版）
- 大众 Vento / Ameo（印度市场基础版）
- 大众 Golf（无遥控的基础版）
- 其他具有类似单线锁止系统的 VAG 平台车辆
📋 **请参阅 [COMPATIBILITY.md](COMPATIBILITY.md)** 获取由社区提供的完整车辆兼容性列表。
❓ **请参阅 [FAQ.md](FAQ.md)** 获取有关安装、操作、安全和故障排除的常见问题解答。
## 安全注意事项
- 在进行线路操作前，请断开电池负极。
- 请为 aftermarket 模块使用带有保险丝的 +12V 电源。
- 确保所有焊接点都已进行妥善的绝缘处理。
- 线路应避开运动部件、锐利边缘和热源布设。
- 请勿接入安全气囊或 ABS 线束。
- 在重新装配饰板之前，请进行全面测试。
## 故障排除
| 症状 | 可能的原因 | 解决方法 |
|---------|---------------|-----|
| 锁车起作用，解锁无效 | 解锁线连接到了错误的抽头点 | 确认解锁线连接在 D3 和 D4 之间（而不是 D2–D3） |
| 解锁起作用，锁车无效 | 锁车线未连接在 D1 之前 / 串联链路断开 | 检查 D1–D2–D3 的连通性以及锁车线连接 |
| 两者均无效 | BCM 线接错 / aftermarket 模块无供电 | 用万用表验证绿/黄线；检查 12V 电源 |
| 两者触发相同的动作 | 解锁抽头焊接到了错误的节点 | 确保抽头仅位于 D3–D4 之间 |
| 操作时断时续 | 车门密封圈处的连接松动 | 重新焊接所有接头，检查穿过橡胶护套的线路 |
## 参考文献
- [the12volt.com – 单线门锁系统](https://the12volt.com/doorlocks/single-wire-car-door-locks.asp) — 汽车门锁类型及接口的行业标准参考资料
- [Vishay 1N5408 数据手册](https://www.vishay.com/en/product/88516/) — 官方二极管规格 (3A, 1000V, DO-201AD)
- [Ross-Tech Wiki – VW Polo 6R](https://wiki.ross-tech.com/wiki/index.php/Cruise_Control_Retrofitting_(6R)) — BCM J519 文档与编码
- [Elektroda.com – 大众 Polo 中控锁](https://www.elektroda.com/rtvforum/topic3399826.html) — 社区验证的单线电阻值
- [TechTips.ie – 大众 Polo 遥控器编码](https://www.techtips.ie/Autobiz/vw-polo-remote-coding-that-two-dealers-couldnt-do.pdf) — 确认无原厂遥控功能的 Polo 6R
*电路原理图：`schematics.png` · Aftermarket 模块参考：`aftermarket.png`*
