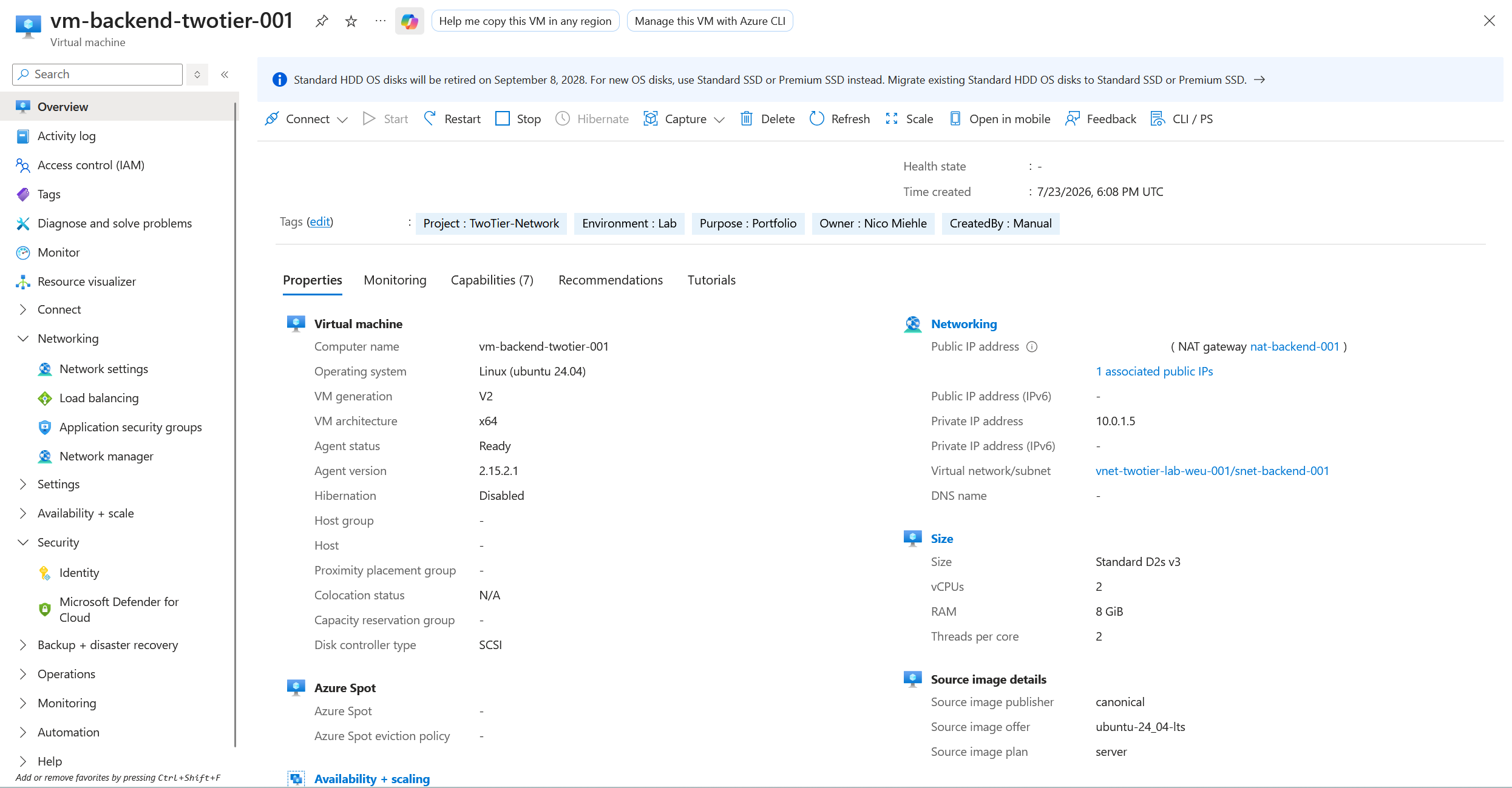

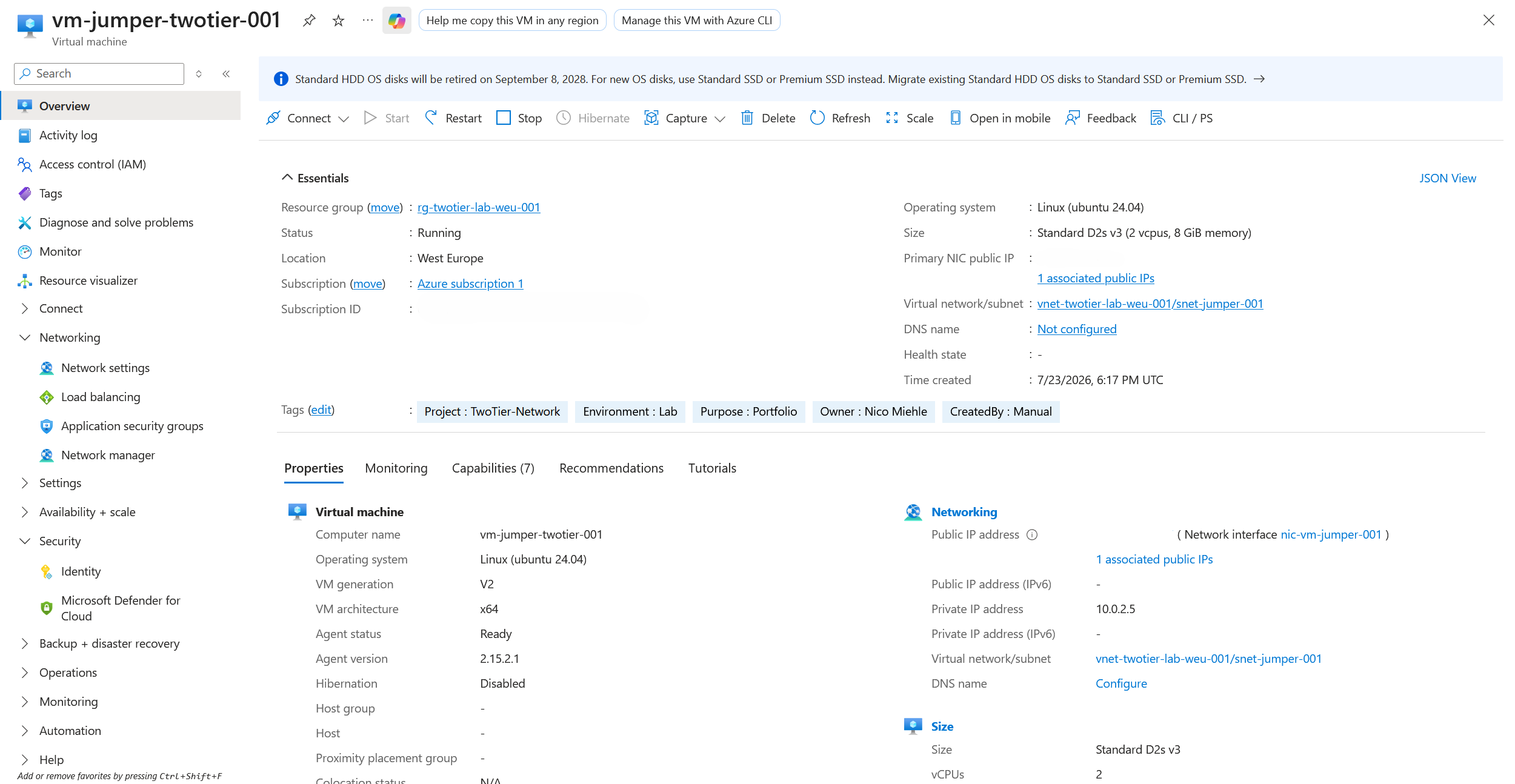

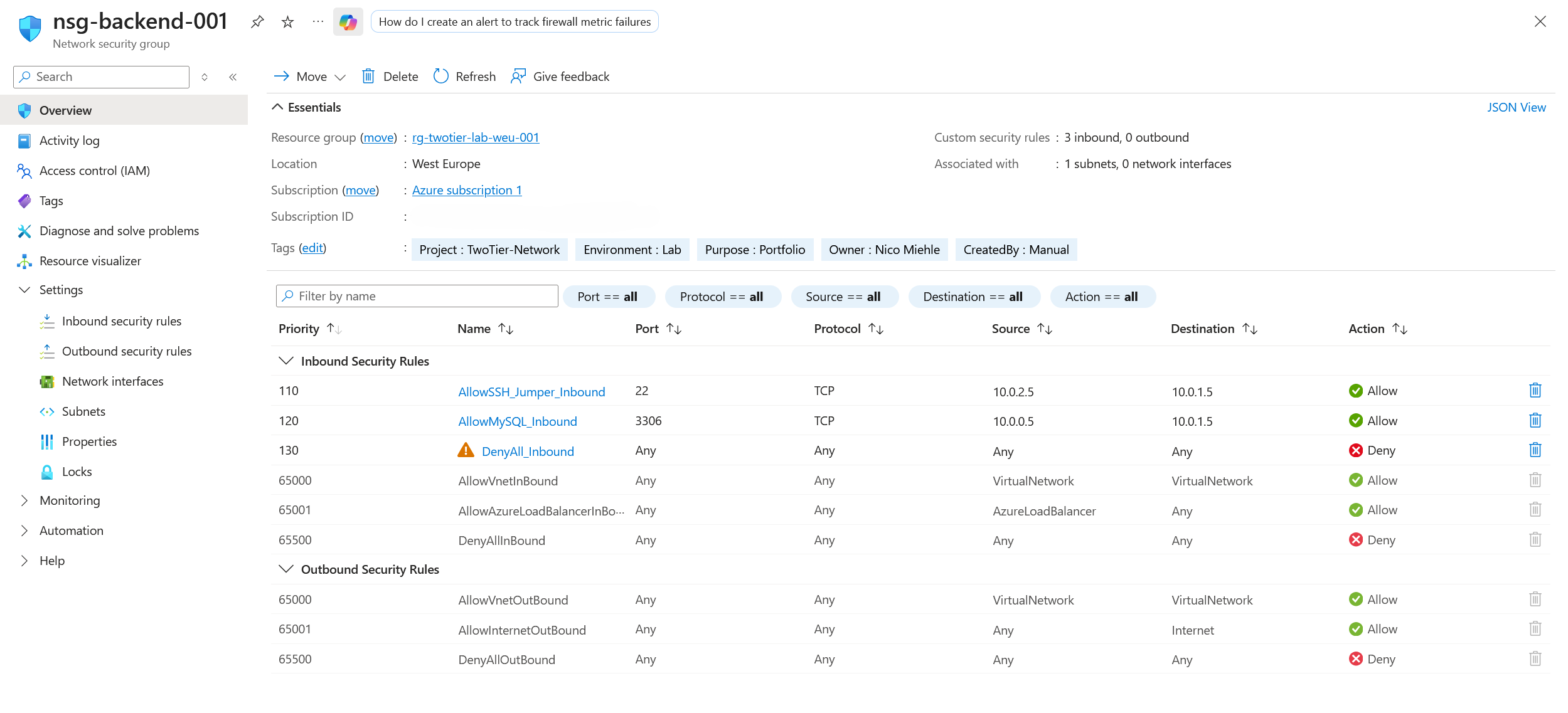

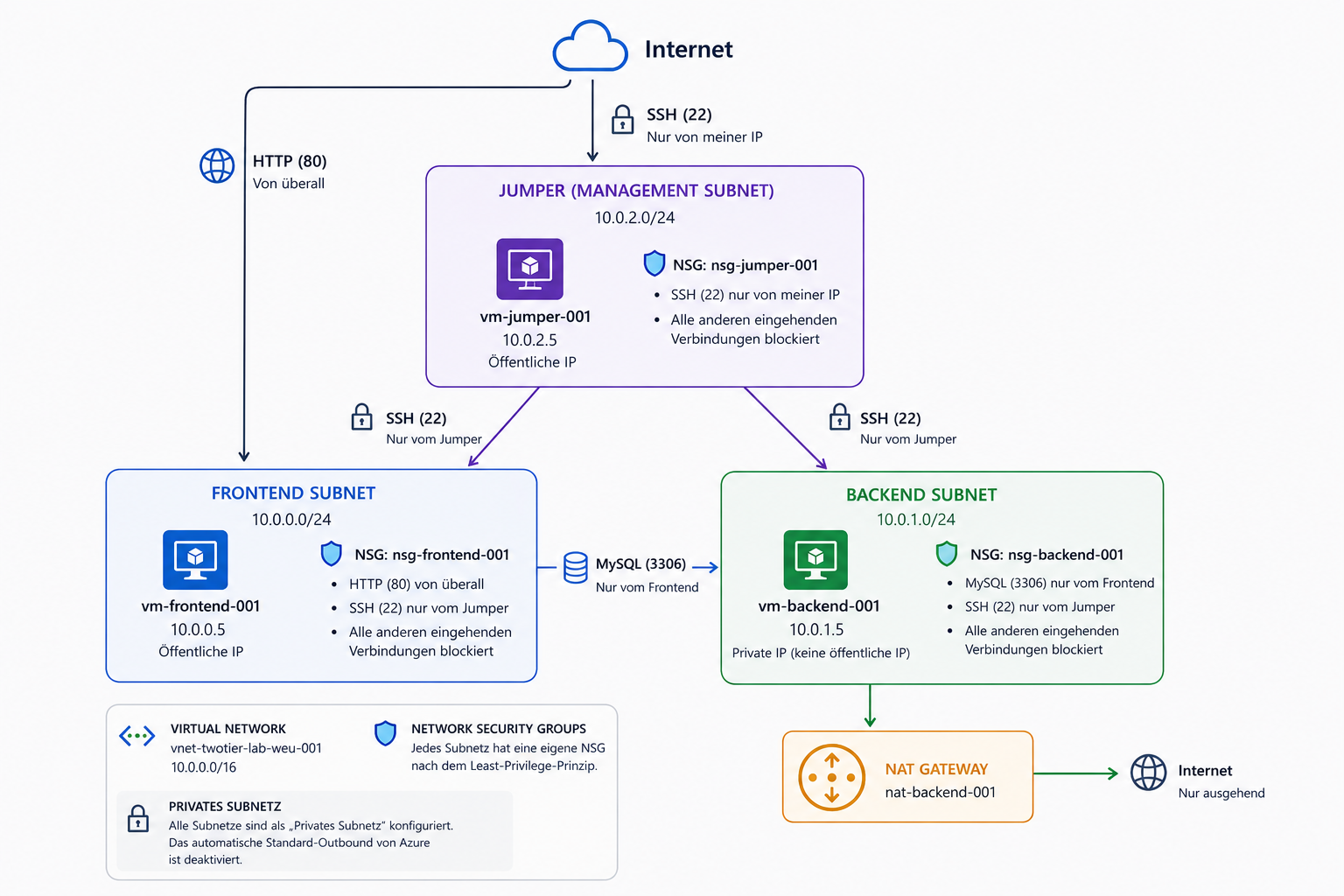

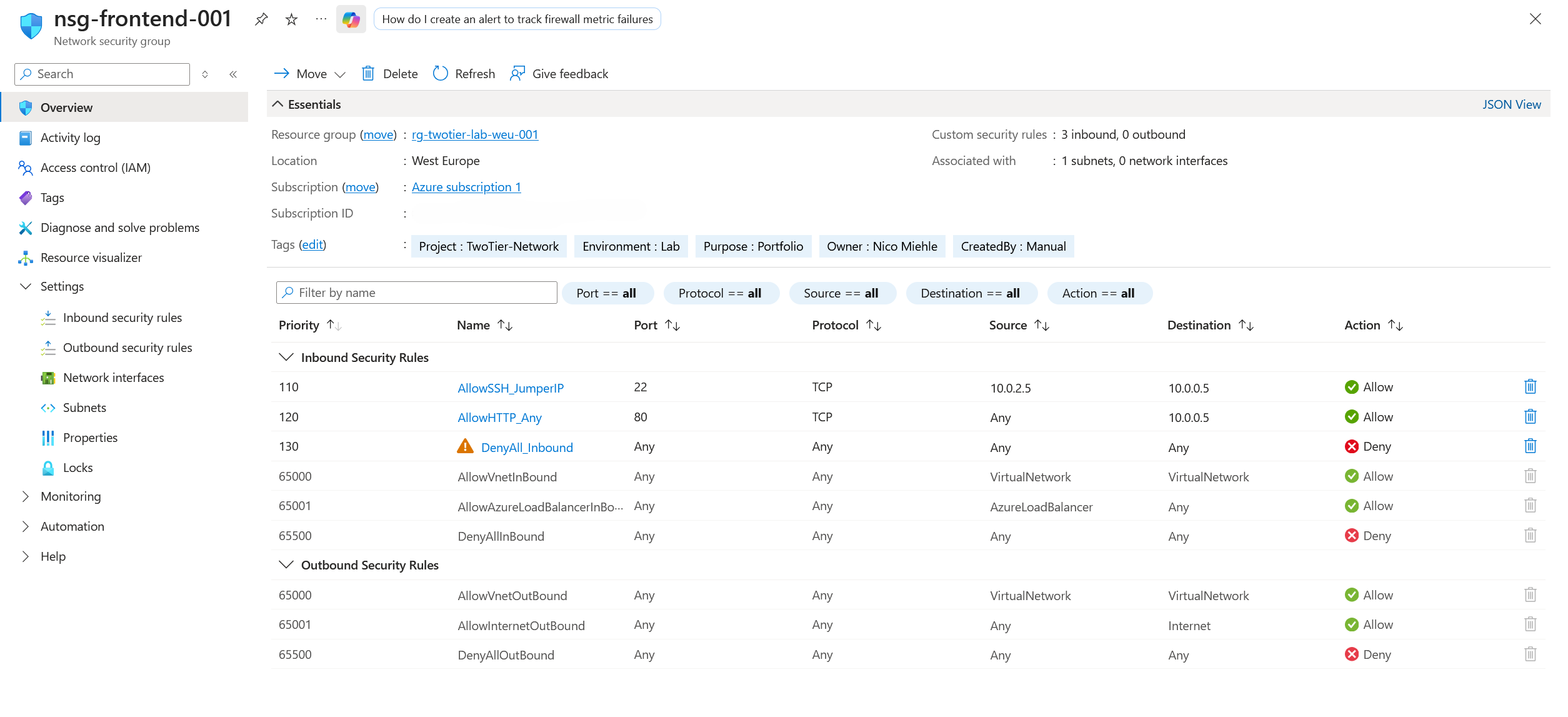

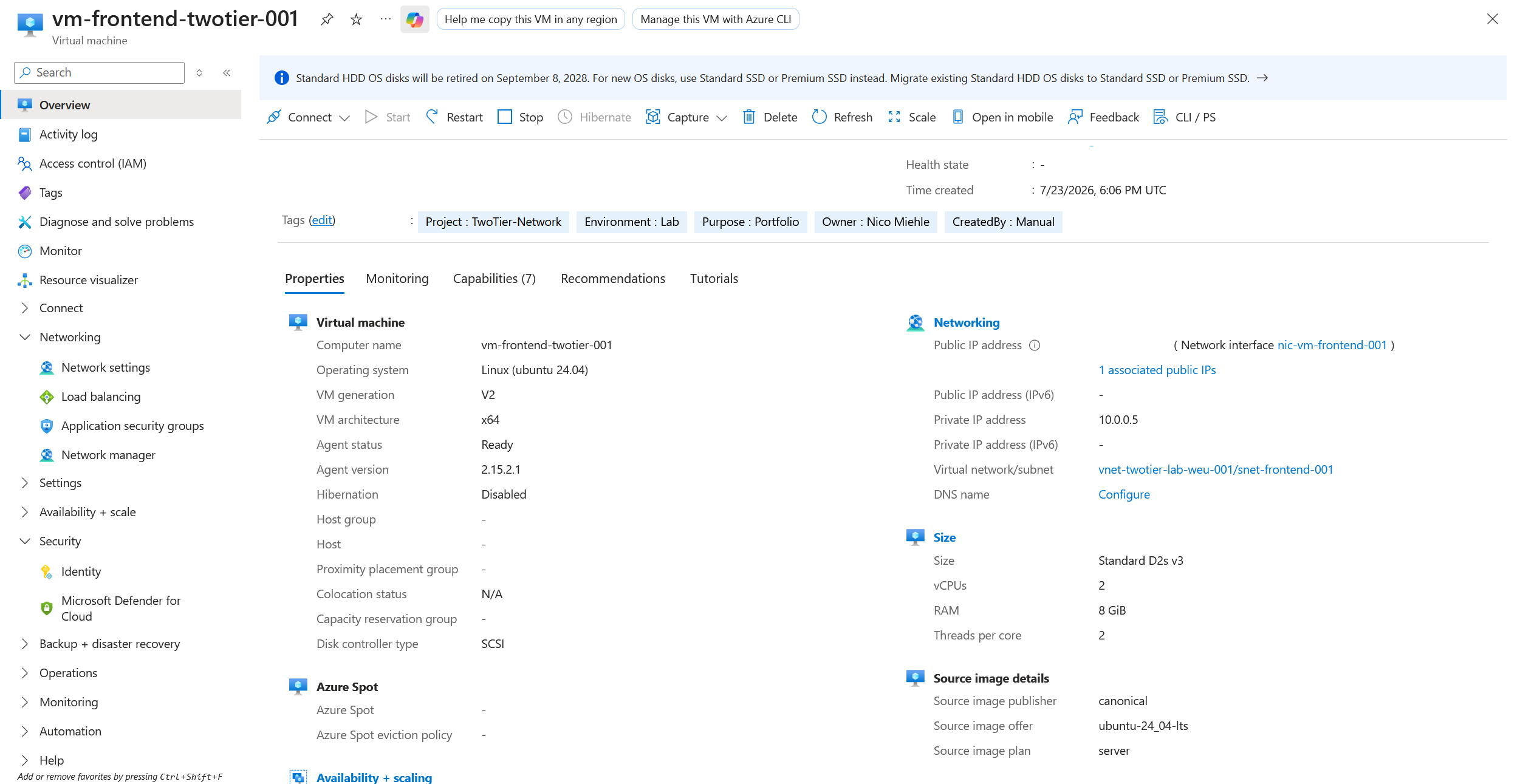

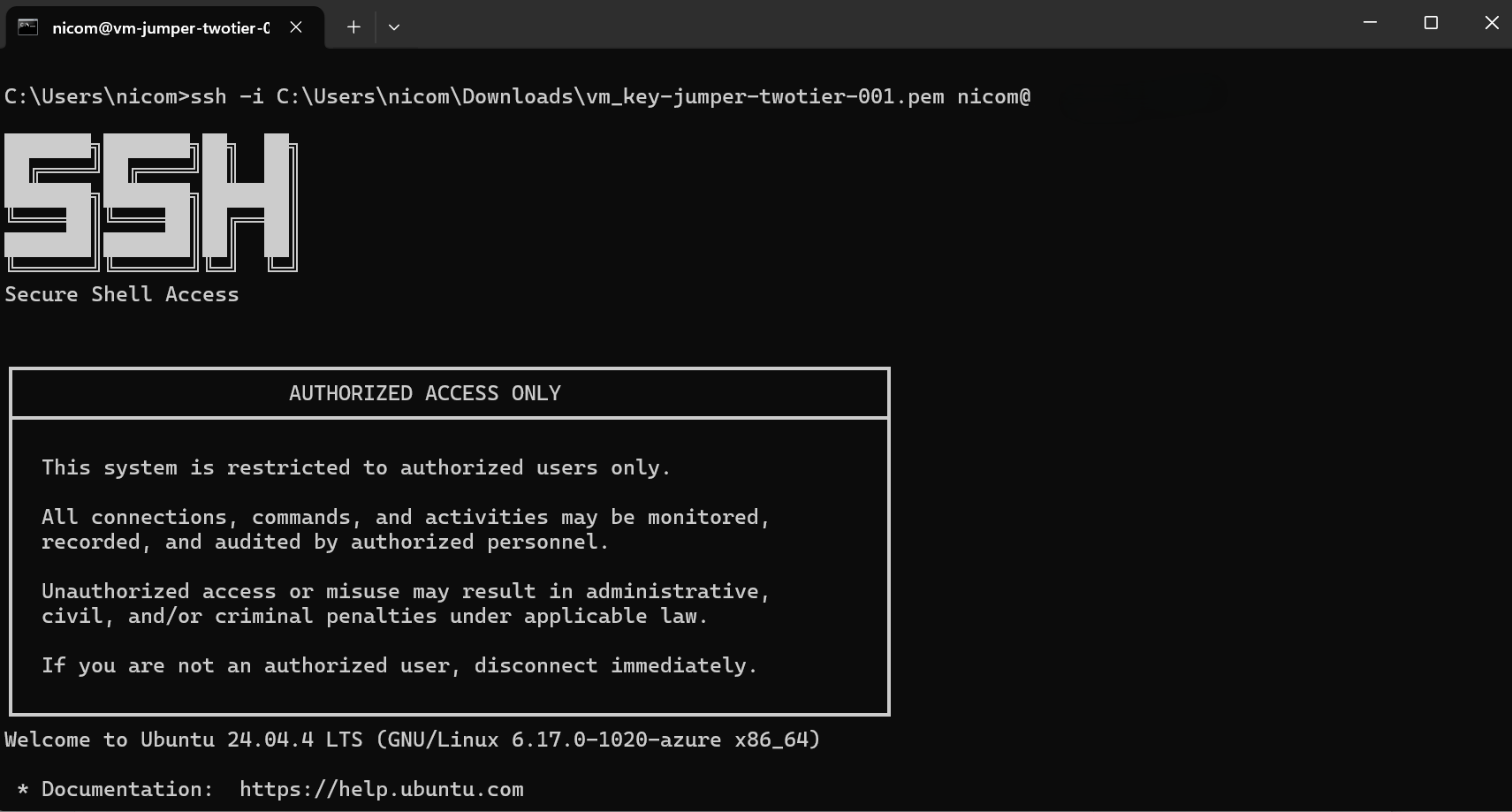

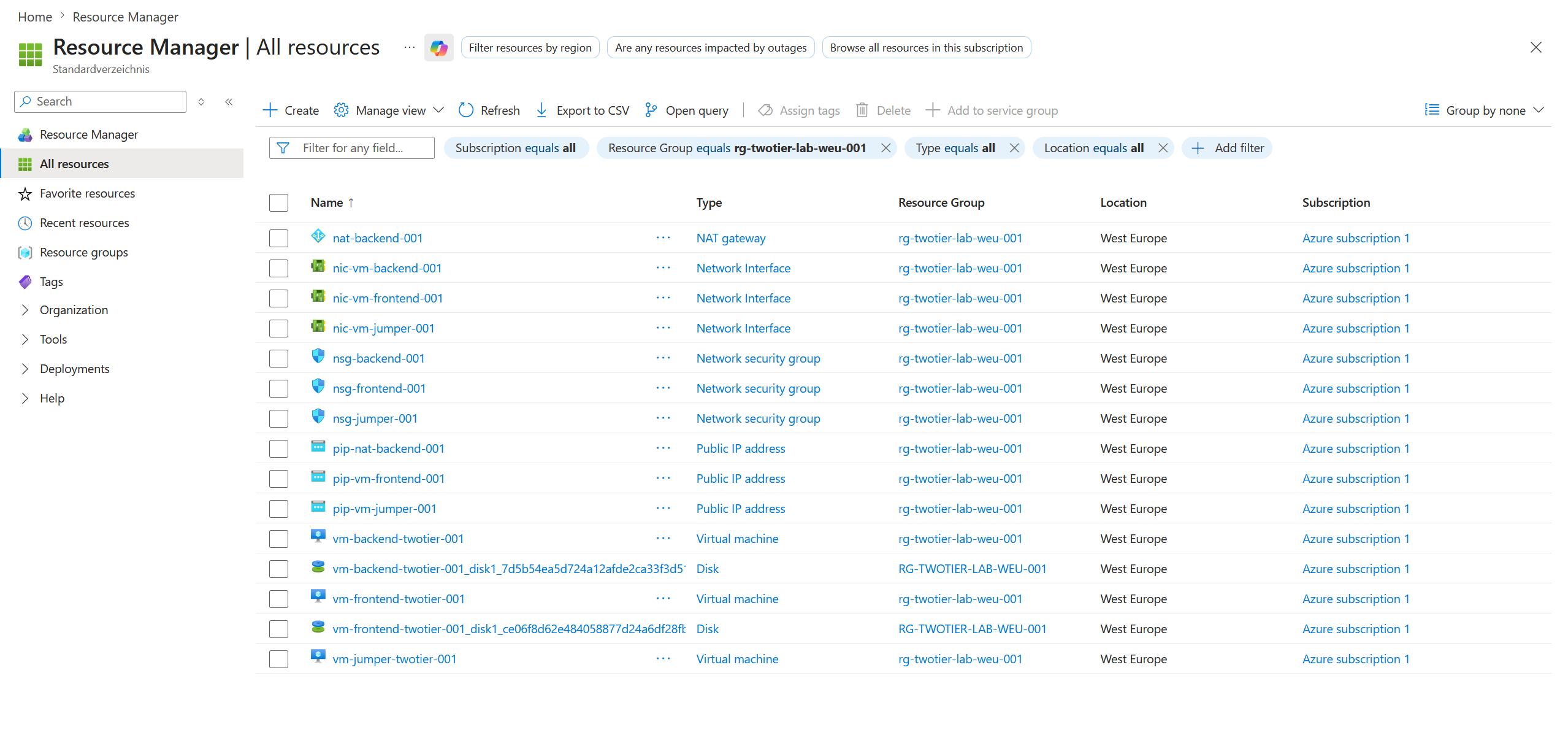

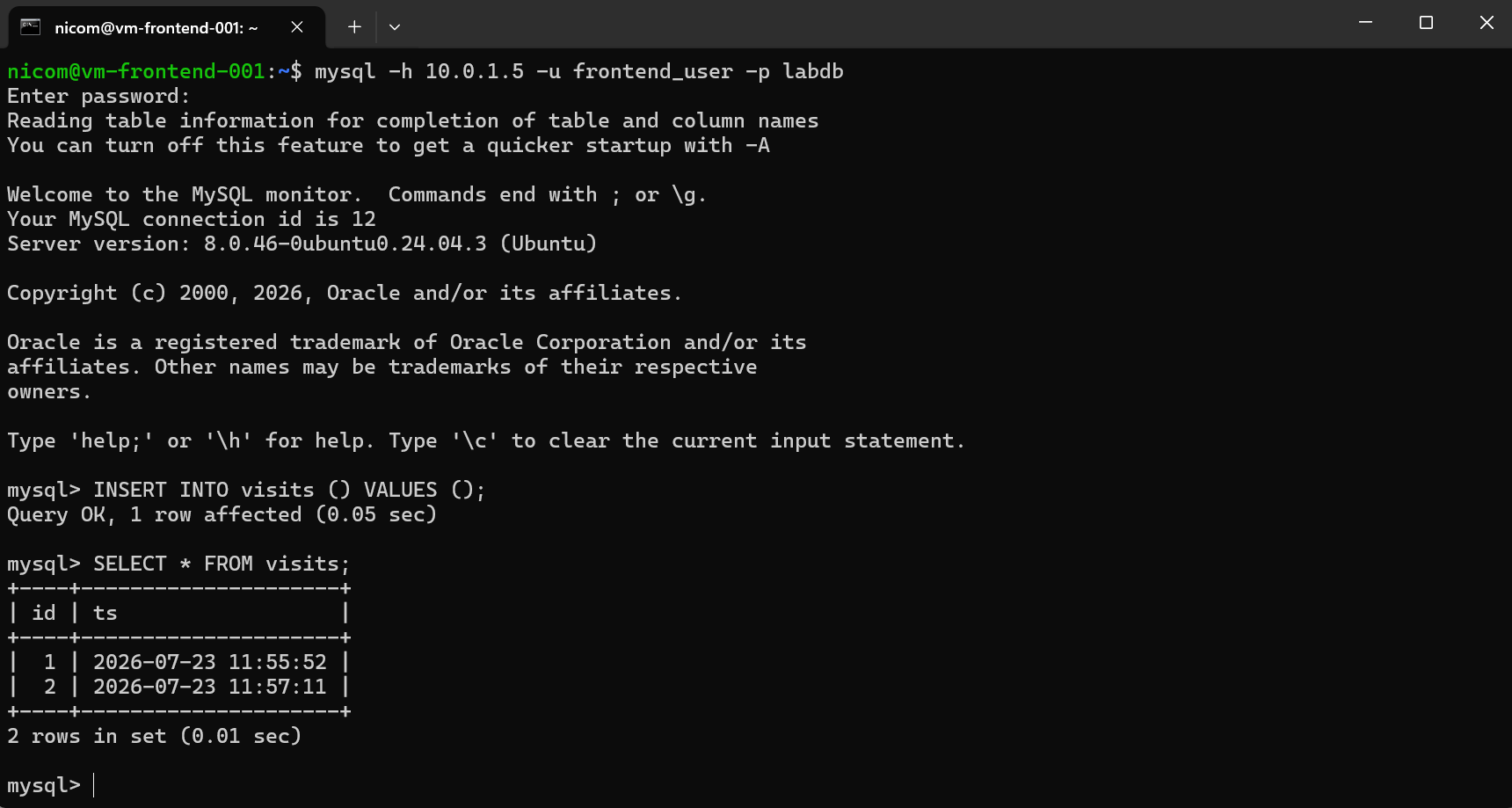

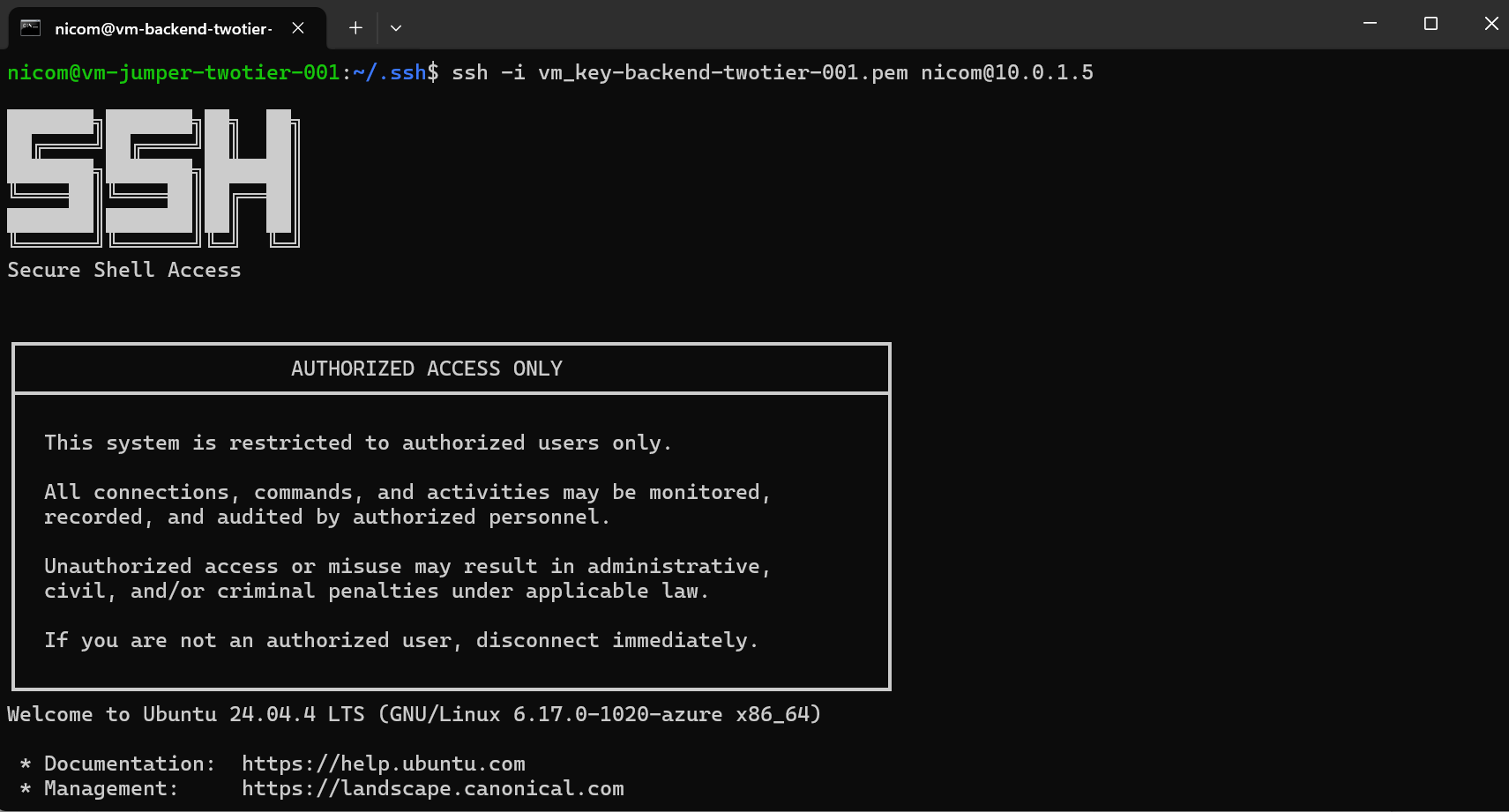

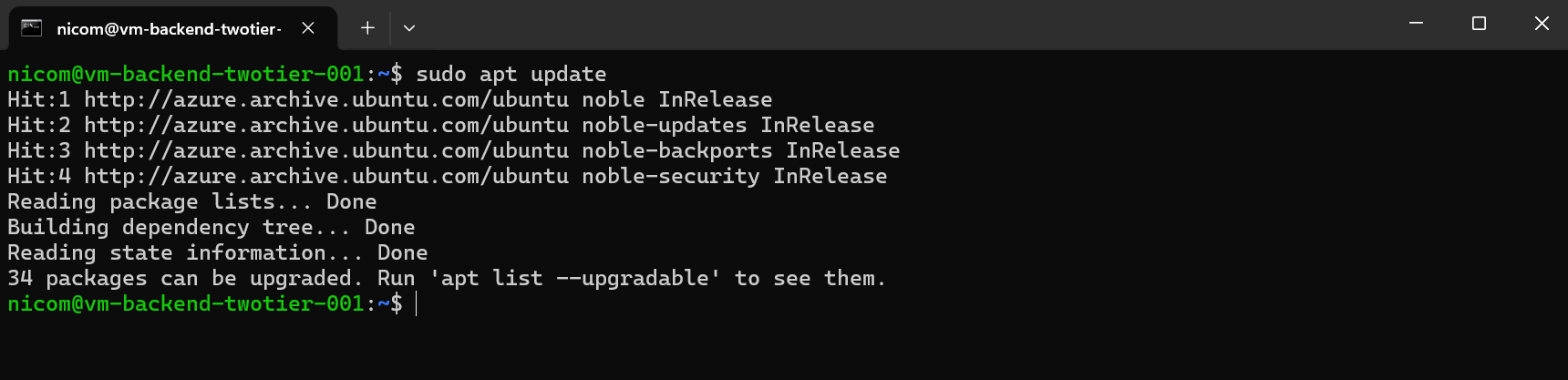

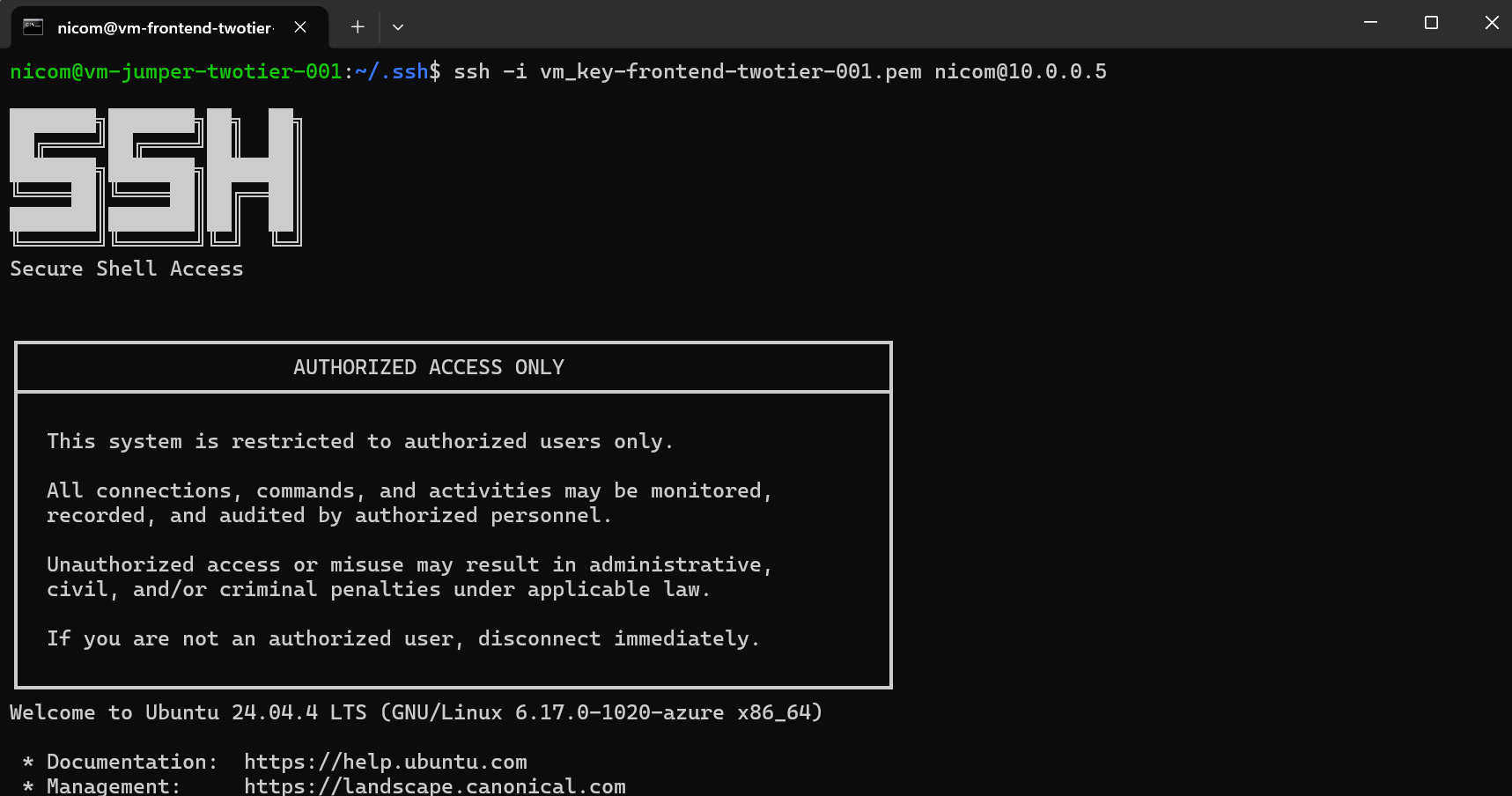

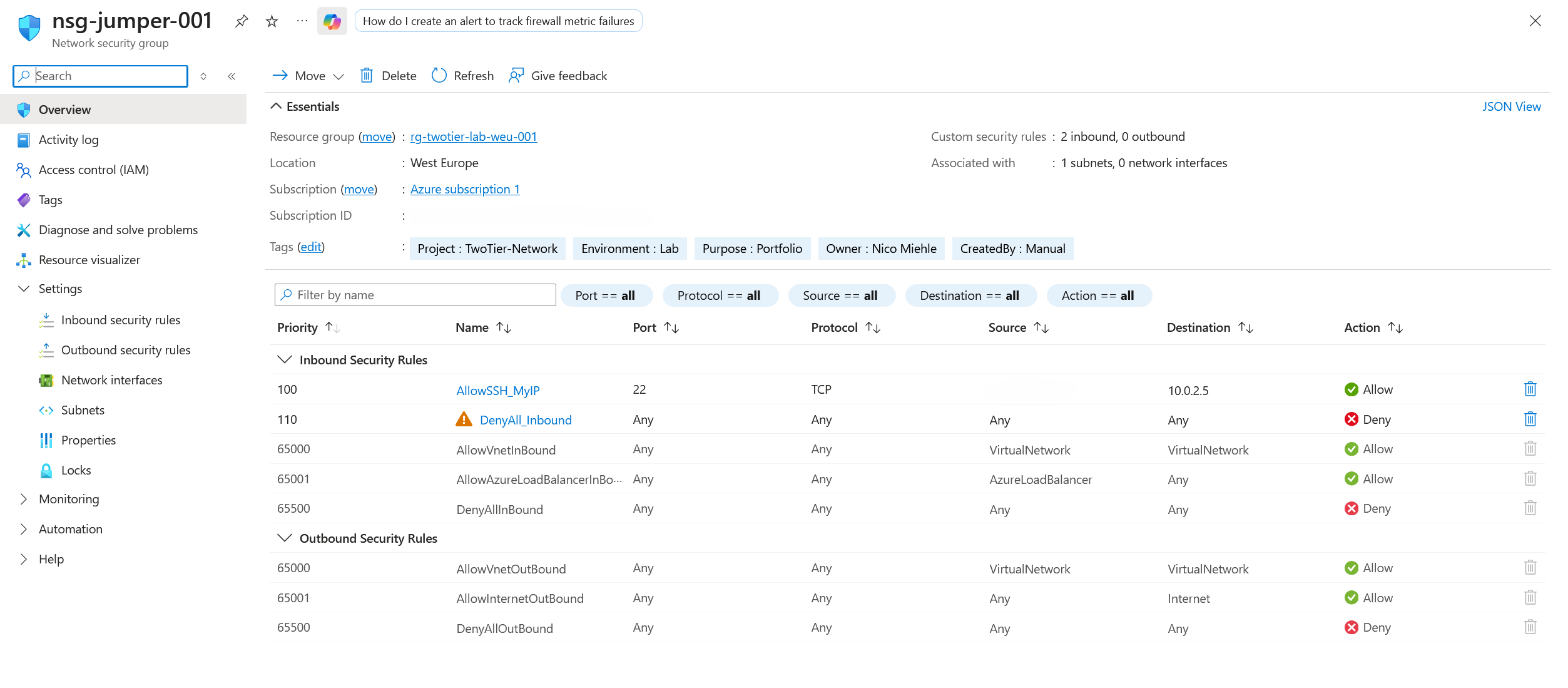

# Azure 中的两层网络 在 Azure 中构建一个包含前端层和后端层以及用于管理访问的专用 Jump Host 的两层网络——这是一个关于 Azure 网络、网络安全和层隔离的实践实验项目。  ## 构建内容 一个包含三个独立子网的 Virtual Network，每个子网都由各自的 Network Security Group 进行安全保护：前端、后端以及一个带有 Jump Host 的独立管理子网。前端子网中运行着一台可公开访问的 VM，后端子网中运行着一台无 Public IP、仅限内部访问的 VM。第三个子网中的 Jump Host 是唯一允许通过 SSH 对前端和后端进行管理访问的入口。 **资源：** - Resource Group：`rg-twotier-lab-weu-001` - Virtual Network：`vnet-twotier-lab-weu-001` (10.0.0.0/16) - 前端子网：`snet-frontend-001` (10.0.0.0/24) - 后端子网：`snet-backend-001` (10.0.1.0/24) - Jumper 子网：`snet-jumper-001` (10.0.2.0/24) - 前端 Network Security Group：`nsg-frontend-001` - 后端 Network Security Group：`nsg-backend-001` - Jumper Network Security Group：`nsg-jumper-001` - 前端 Virtual Machine：`vm-frontend-001` – Ubuntu 24.04 LTS，Private IP `10.0.0.5`，包含 Public IP - 后端 Virtual Machine：`vm-backend-001` – Ubuntu 24.04 LTS，Private IP `10.0.1.5`，无 Public IP - Jumper Virtual Machine：`vm-jumper-001` – Ubuntu 24.04 LTS，Private IP `10.0.2.5`，包含 Public IP - Public IP：`pip-vm-frontend-001`、`pip-vm-jumper-001` - NAT Gateway：`nat-backend-001` - Network Interface：`nic-vm-frontend-001`、`nic-vm-backend-001`、`nic-vm-jumper-001` - SSH 密钥：每台 VM 独立配置 所有资源都进行了统一的标签标记（`Project: TwoTier-Network`、`Environment: Lab`、`Purpose: Portfolio`、`Owner: Nico Miehle`、`CreatedBy: Manual`）。 ## 网络安全 每个子网都由各自的 NSG 进行保护，遵循“仅允许必要流量”的原则。其他所有流量均被丢弃。 **Jumper NSG (`nsg-jumper-001`)：** 仅允许来自我本人 IP 的 SSH 连接，屏蔽其他所有流量。  **前端 NSG (`nsg-frontend-001`)：** SSH 仅限来自 Jumper，允许来自任意位置的 HTTP，屏蔽其他所有流量。  **后端 NSG (`nsg-backend-001`)：** SSH 仅限来自 Jumper，MySQL 仅限来自前端，屏蔽其他所有流量。  对前端和后端的 SSH 访问权限仅保留给 Jumper VM。前端被限制为只能与后端进行 MySQL 通信，不允许 SSH 访问。这样，Web 攻击面（前端）和管理访问面（Jumper）就成为了完全分离、独立的系统。 这三个子网都被额外配置为“私有子网”——因此 Azure 的隐式默认出站访问已被禁用。尽管如此，前端和 Jumper 依然可以通过各自的 Public IP 显式地访问互联网；而后端则仅通过受控的 NAT Gateway `nat-backend-001` 获取互联网访问权限——在后端 VM 上成功执行 `apt update` 即证明了这一点，尽管该 VM 没有自己的 Public IP。  ## SSH 访问 这三台 VM 均只能通过 Public-Key 身份验证进行访问，密码登录已被完全禁用。禁止通过 SSH 进行 Root 登录（`PermitRootLogin no`）。在建立连接时，个性化的登录 Banner 会在三台 VM 上统一显示有关授权访问和日志记录的提示。 管理访问完全通过 Jump Host 进行：从 Jump Host 通过 SSH 连接到前端或后端。    ## 自动安全更新 为了定期安装与安全相关的更新，我们在三台 VM 上都配置了 `unattended-upgrades`——这与我的 [Pi-SSH-Fortress 项目](https://github.com/infra-lab-de/Raspberry-Pi-SSH-Server)中的配置完全相同，在该项目的页面中也可以看到已配置自动更新的截图。 ## 数据库访问 – 层级隔离验证 后端运行着一个 MySQL 实例。一个专用的数据库用户（`frontend_user`）被明确限制为只能从 `10.0.0.%` 建立连接。此外，MySQL 仅绑定到后端私有 IP `10.0.1.5`，而不是绑定到所有网络接口。 从前端发起了与后端数据库的连接，写入了一条记录并将其读取出来——这证明了层级隔离允许真实的数据库流量通行，同时后端对外部依然保持完全不可访问的状态。  ## 计划扩展 - Infrastructure as Code (Terraform)，以实现可重现、版本化的配置 - 在所有 VM 上部署基于主机的防火墙（nftables），作为对 NSG 的补充 - 采用最小权限原则分配权限（Azure RBAC），取代拥有完整权限的单一账户 - IDS/IPS，例如通过 NSG Flow Logs + Log Analytics，或在主机端使用 Suricata - 使用 Azure Bastion 替代自行管理的 Jumper VM - Just-in-Time VM Access (Microsoft Defender for Cloud) - 通过 Azure Key Vault 进行 Secrets Management，取代配置文件中的密码 ## 截图 **资源概览**  **前端 VM – 概览**  **后端 VM – 概览**  **Jumper VM – 概览**
