MoonshotAI/MoonEP

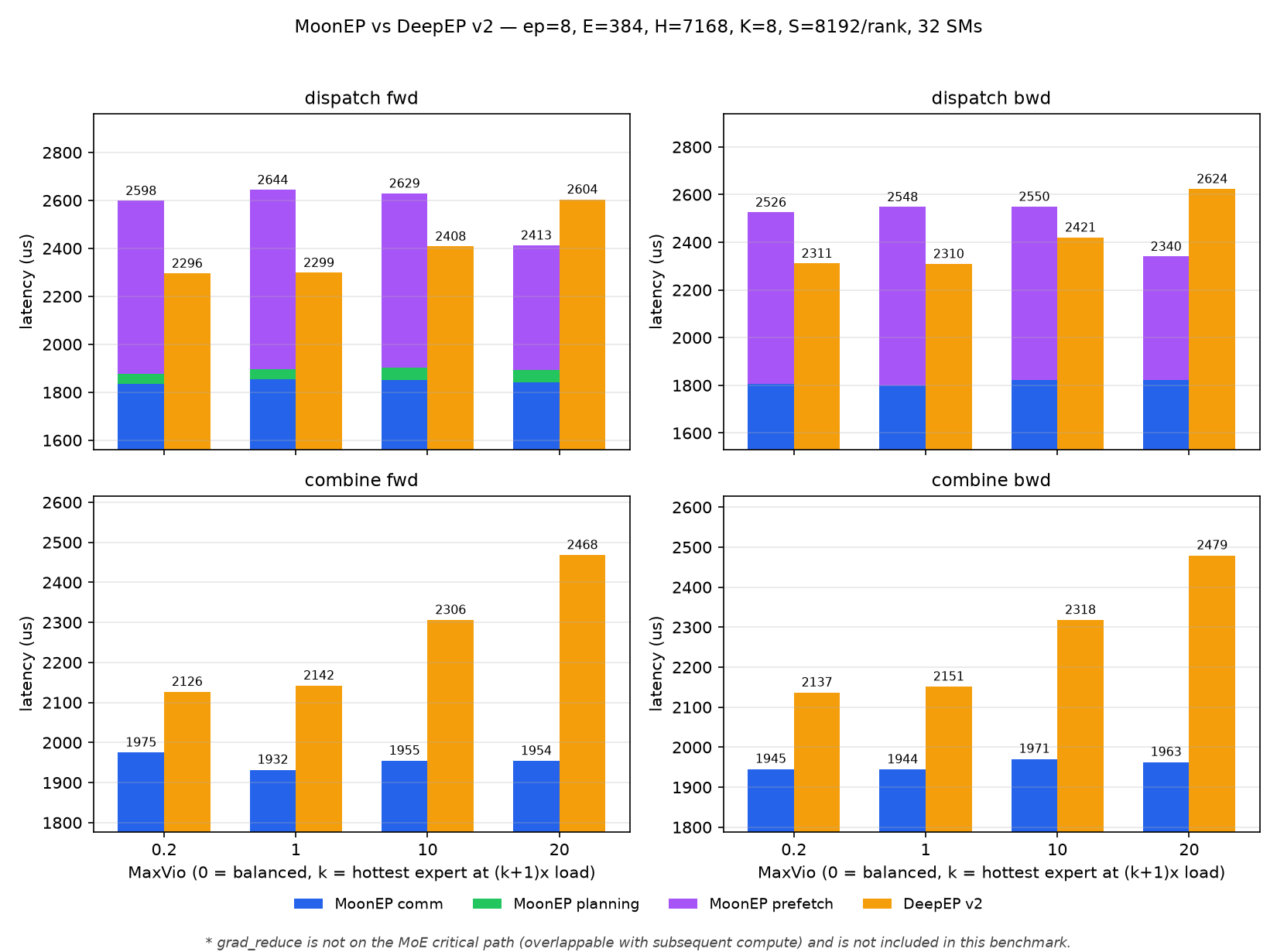

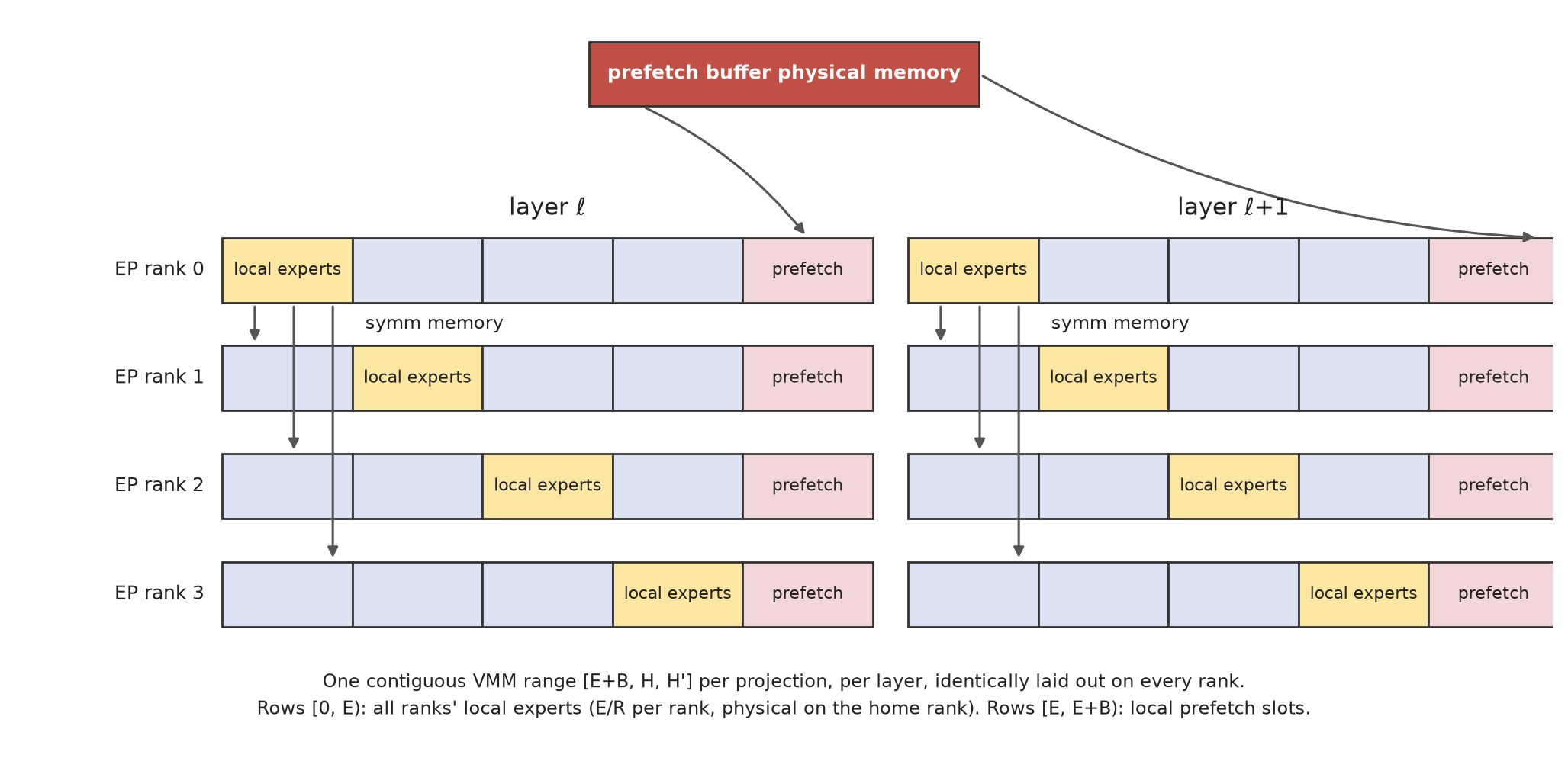

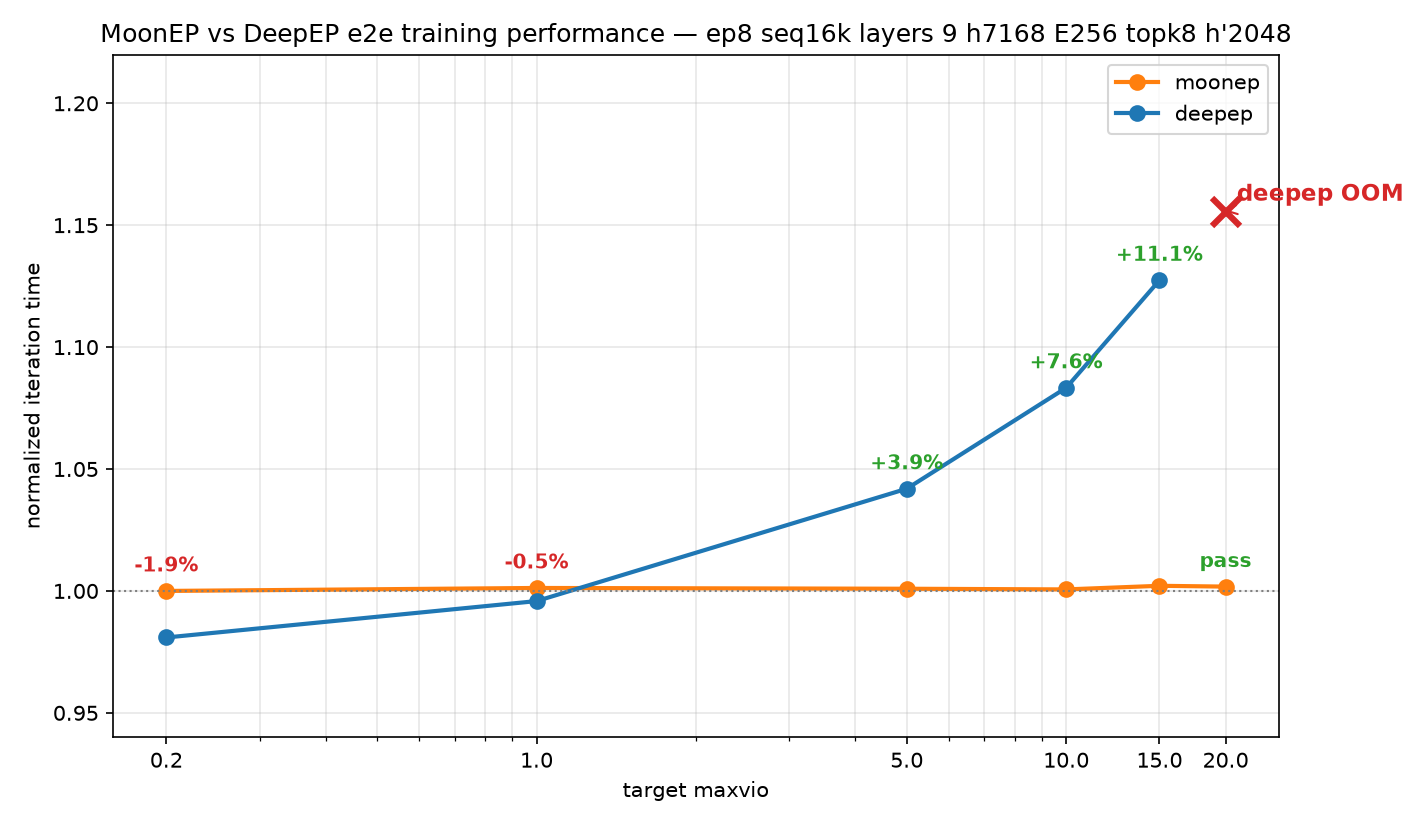

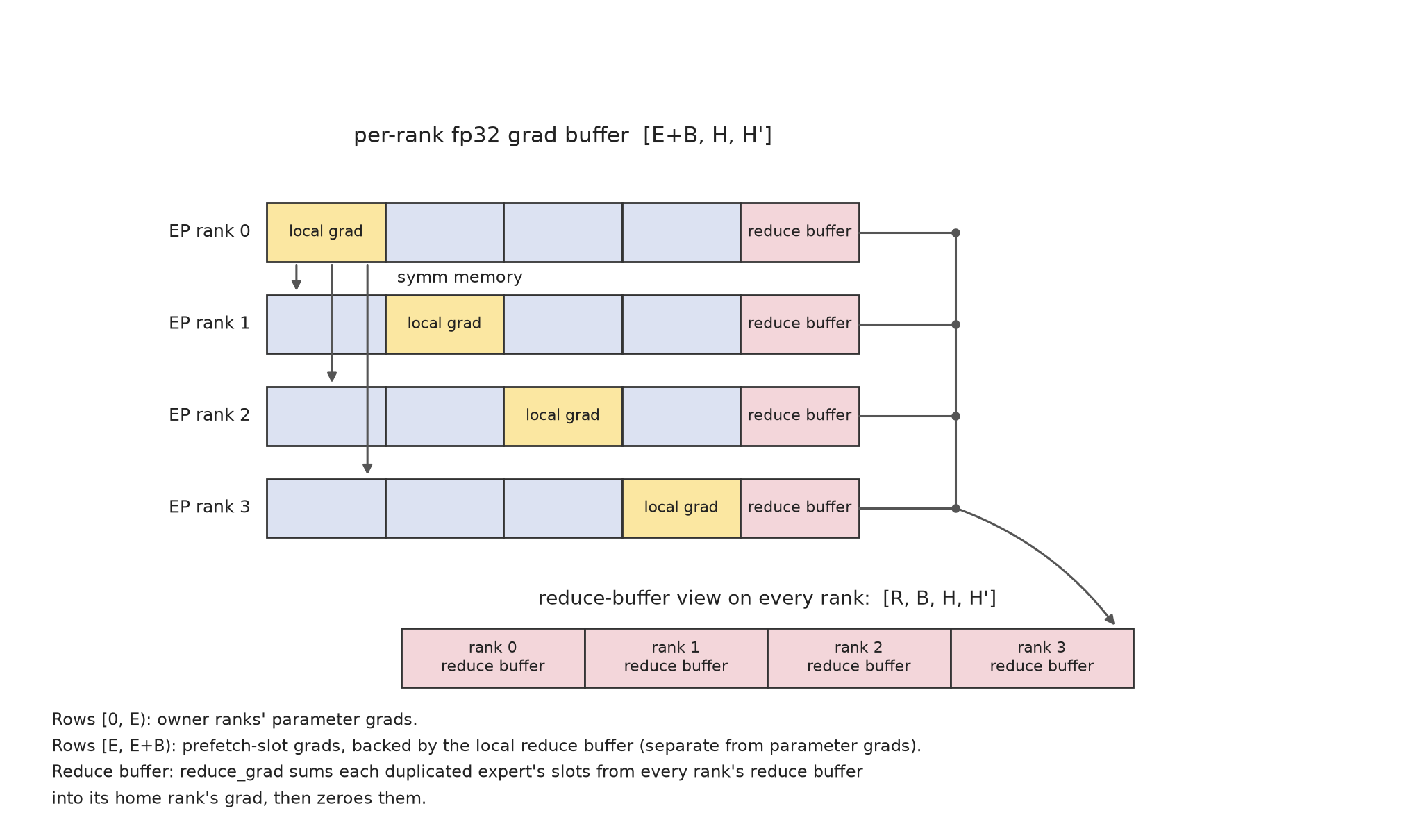

# MoonEP MoonEP 是一个专家并行通信库，它通过动态冗余专家来保持各个 rank 间 token 负载的完美均衡。 **符号说明**：`S` = 每个 rank 的输入 token 数，`K` = 每个 token 路由的 top-k。 1. **完美均衡**：无论路由倾斜程度如何，每个 rank 都会精确接收 `S × K` 个 token。少量冗余专家会根据当前路由输出进行在线规划，并在专家计算前预取；在反向传播中，它们的梯度会被归约回其原始 rank。 2. **在线规划**：近乎最优的 GPU 规划 kernel，开销微乎其微。 3. **零拷贝与静态 shape**：融合的 permute/unpermute —— token 被直接发送到远程 rank 上按专家分组的位置，并将 buffer 视图返回给计算过程。仅需要一个固定的 `S × K` buffer，并且静态已知的 shape 消除了逐层 MoE 的主机同步。 ## 性能 这两项基准测试均在 EP=8 的 H20 上运行，并不断调整路由不平衡度： $$\text{maxvio} = \max_e \left( \frac{T_e}{\bar{T}} \right) - 1$$ 其中 $T_e$ 是路由到专家 $e$ 的 token 数量，而 $\bar{T}$ 是在完美均衡下（maxvio = 0 表示完美均衡）每个专家预期的 token 数量。 **通信对比 DeepEP v2** ([benchmarks/bench_vs_deepep.py](benchmarks/bench_vs_deepep.py)): - **零拷贝使原始通信更快**：token 被直接写入到它们在远程 rank 上最终的按专家分组的位置 —— 无需 permute 输入，也无需 permute 输出 —— 通信 buffer 的视图被直接交给计算过程，从而消除了在尾声阶段占主导地位的 通信 buffer → 用户 buffer 拷贝。MoonEP 的通信时间在每种不平衡级别下都始终低于 DeepEP v2。 - **完美均衡使其免受不平衡的影响**：随着 maxvio 的增长，MoonEP 的通信时间几乎保持平坦，而 DeepEP v2 —— 其延迟由最繁忙的 rank 决定 —— 则稳步下降。 - **该对比包含了 MoonEP 额外的 kernel**：MoonEP 增加了 DeepEP 不需要的规划和权重预取 kernel，并且它们已经堆叠在上面的柱状图中。即使算上整个关键路径，总的 dispatch 时间也与 DeepEP v2 单独的 dispatch 相当，并且在不平衡情况下表现更优，同时 combine 在各个级别上都显著更快。 **端到端训练**： - **DeepEP 随着不平衡而退化**：最繁忙的 rank 接收更多的 token，因此迭代时间随着 maxvio 的增长而稳步攀升；与此同时，不断变化的激活 shape 会碎片化 GPU 显存，直到在高不平衡度下训练发生 OOM。 - **MoonEP 不受影响**：每个 rank 在每层始终精确计算 `S × K` 个 token，因此迭代时间在任何不平衡级别都保持平稳；完全静态的内存 shape 意味着没有碎片化，训练也永远不会 OOM。 ## 支持的设备 - NVIDIA GPU - 玄武 PPU（审核中，即将推出） ## 用法 ### 集成 **符号说明**：`S` = 每个 rank 的输入 token 数，`K` = 每个 token 路由的 top-k，`E` = EP 组中路由专家总数，`R` = EP rank 数（EP 通信大小），`B` = 每个 rank 的权重预取槽位，`NvS` = 每个 rank 分发的 token 槽位（`S × K` 个真实 token 加上每个 VM 组的 padding），`H` = 隐藏层大小，`H'` = 专家 FFN 中间层大小。 MoonEP 与训练或推理框架的契约是 **每个专家投影对应一个连续的对称内存权重张量，外加一个由规划器生成的 `cu_seqlens`**。VM 组 GEMM 消耗一个单一的 `[E+B, H, H']` 权重张量；`cu_seqlens[E+B]`（由 `dispatch` 返回）选择当前步骤激活哪些专家行。 #### 权重 buffer 对于每个专家投影（gate/up/down），每一层都持有一个 **连续的 VMM 范围** `[E+B, H, H']`，并且在每个 rank 上的布局都是相同的。连续性是一个硬性要求：组 GEMM 完全通过行索引来定位专家。 - **行 `[0, E)`：所有 rank 的本地专家** —— 每个 rank `E/R` 行。每个数据块在物理上*就是*宿主 rank 的参数内存，并通过对称内存映射到各处。 - **行 `[E, E+B)`：本地预取槽位**，由 `buffer.prefetch_weight` 填充；规划器通过 `cu_seqlens` 将重复专家的 token 片段指向这些槽位。它们的物理内存来自一个所有层共享的进程全局池，因此额外成本是每个投影总共 `B` 个专家权重，而不是每层。 **如何设置 B。** - **训练**：必须使用 **`B = E/R`** —— 规划器最多只从每个 rank 的一个远程宿主组复制专家（≤ `E/R` 个专家），因此组 GEMM 涉及的每个专家都是本地的。 - **推理**（仅预取，无梯度）：允许 `B < E/R`，**推荐 `B = 3–4`**。如果某个 rank 需要的不同远程专家数量超过了 `B`，组 GEMM 会通过对称映射（内存语义，由 `cu_seqlens` 寻址）直接从宿主 rank 读取溢出的权重 —— 稍慢一些，但对正确性没有影响。 #### 梯度 buffer（仅限训练） 训练在 fp32 中镜像了权重布局：每个投影对应一个连续的 `[E+B, H, H']` **梯度 buffer**。 - **行 `[0, E)`**：所有者 rank 的参数梯度。 - **行 `[E, E+B)`**：预取槽位梯度，由 **一个单独的归约 buffer 支持，而不是由参数梯度支持** —— 重复专家的梯度是临时的，必须对框架自身的梯度归约保持不可见。与预取池一样，其物理内存来自一个跨层共享的进程全局池。 - **归约 buffer**：每个 rank 将所有 `R` 个归约 buffer 映射为一个 `[R, B, H, H']` 视图。`reduce_grad` 让每个 rank 从每个 rank 的归约 buffer 中读取持有其自身专家梯度的槽位（通过 NVLink 远程读取），将它们累加到本地参数梯度中，然后将自身已消耗的槽位清零，以供下一个 microbatch 使用。 ### API 指南 ``` from moonep import Buffer buffer = Buffer(S=4096, H=7168, K=8, E=256, num_ep_ranks=8, num_sms=32, token_padding=128) ``` - `num_sms=None` 默认为 32。`B` 默认为 `E // num_ep_ranks`；也可以传入明确的值，如 `B=4`。 - `dispatch` / `combine` / `prefetch_weight` / `reduce_grad` 都接受 `async_finish=True`，以便在通信流上运行并返回一个 CUDA event。 #### dispatch fwd ``` hidden_nvsh, route_weights_nvs, cu_seqlens, plan = buffer.dispatch( hidden_sh, # [S, H] bf16 route_weights_sk, # [S, K] fp32 topk_experts_sk, # [S, K] int32 tokens_per_expert, # [E] int32, local count ) # hidden_nvsh: [NvS, H] bf16 — 按 physical VM group 顺序 dispatch 的 tokens # route_weights_nvs: [NvS] fp32 # cu_seqlens: [E+B] int32 — 每个 VM group 行的 padded token end offset # plan: MoonEPCommPlan — 将其保存用于 prefetch/combine 和两次 backward pass buffer.prefetch_weight( plan=plan, full_gate_weight=full_gate_weight, # [E+B, H, H'] bf16 full_up_weight=full_up_weight, # [E+B, H, H'] bf16 full_down_weight=full_down_weight, # [E+B, H, H'] bf16 ) # full_*_weight: 行 [0, E) 是 source expert weights，行 [E, E+B) 是 prefetch slots ``` #### dispatch bwd dispatch 的反向：将每个 token 的 K 份分发梯度副本累加回以 token 为主的布局 —— 即一次 combine —— 并将重复专家的权重梯度归约回它们的宿主 rank。 ``` grad_hidden_sh, _, _ = buffer.combine( plan=plan, hidden_nvsh=grad_hidden_nvsh, # [NvS, H] bf16 ) # grad_hidden_sh: [S, H] bf16 buffer.reduce_grad( plan=plan, full_gate_grad=full_gate_grad, # [E+B, H, H'] fp32 full_up_grad=full_up_grad, # [E+B, H, H'] fp32 full_down_grad=full_down_grad, # [E+B, H, H'] fp32 gate_reduce_buffer=gate_reduce_buffer, # [R, B, H, H'] fp32 up_reduce_buffer=up_reduce_buffer, # [R, B, H, H'] fp32 down_reduce_buffer=down_reduce_buffer, # [R, B, H, H'] fp32 ) # full_*_grad: 与 weights 相同的 [E+B] 布局；行 [E, E+B) 由 reduce buffer 支持 # *_reduce_buffer: 所有 R 个 rank 的 reduce buffer 映射为一个 [R, B, H, H'] view ``` #### combine fwd ``` output_sh, gathered_route_weights_sk, _ = buffer.combine( plan=plan, hidden_nvsh=expert_output_nvsh, # [NvS, H] bf16 route_weights_nvs=route_weights_nvs, # [NvS] fp32, optional ) # output_sh: [S, H] bf16 — 合并后的 token-major output # gathered_route_weights_sk: [S, K] fp32 或 None — 收集回 token-major 的 routing weights ``` #### combine bwd combine 的反向：通过使用保存的计划重新 dispatch，将输出梯度散射回 VM 组的顺序 —— 跳过规划，也不需要预取。 ``` grad_expert_output_nvsh, _, _, _ = buffer.dispatch( grad_output_sh, # [S, H] bf16 plan=plan, ) # grad_expert_output_nvsh: [NvS, H] bf16 ``` #### zero_copy 默认情况下，`dispatch` 返回新的张量，而 `combine` 首先将其输入复制到 NVL 分片中。如果在两端都设置 `zero_copy=True`，`dispatch` 会返回通信 buffer 的视图，并且专家 FFN 会原地读写它们 —— 完全没有边界拷贝： ``` hidden_nvsh, route_weights_nvs, cu_seqlens, plan = buffer.dispatch( hidden_sh, route_weights_sk, topk_experts_sk, tokens_per_expert, zero_copy=True, ) # hidden_nvsh / route_weights_nvs 是 NVL buffer 的 view； # expert FFN 必须将其输出原地写入 hidden_nvsh output_sh, gathered_route_weights_sk, _ = buffer.combine( plan=plan, hidden_nvsh=hidden_nvsh, route_weights_nvs=route_weights_nvs, zero_copy=True, # asserts the inputs are exactly the views from dispatch ) ``` - 这些视图别名了会被下一次 `dispatch` / `combine` 覆盖的 buffer 状态 —— 不要在通信调用之间持有它们（autograd 不得将它们保存用于反向传播；这种情况需要设置 `zero_copy=False`）。 ``` # 在销毁 process group 之前，显式释放由 Buffer 持有的 VMM/NVLink 资源 buffer.destroy() ``` ## 构建与测试 ``` pip install -e . # 运行测试（需要多个 GPU + NVLink） torchrun --nproc_per_node=8 -m pytest tests/test_planning.py torchrun --nproc_per_node=8 -m pytest tests/test_dispatch.py torchrun --nproc_per_node=8 -m pytest tests/test_combine.py torchrun --nproc_per_node=8 -m pytest tests/test_e2e.py torchrun --nproc_per_node=8 -m pytest tests/test_grad_reduce.py torchrun --nproc_per_node=8 -m pytest tests/test_prefetch.py ``` ## 致谢 本库受到了以下作品的启发： - [DeepEP](https://github.com/deepseek-ai/DeepEP) - [Echo](https://arxiv.org/abs/2603.07685) - [UltraEP](https://github.com/Dots-Infra/UltraEP) ## 引用 ``` @misc{moonep2026, title={MoonEP: A Perfectly Balanced Expert Parallelism Library via Dynamic Redundant Experts}, author={Yutian Chen, Cong Li, Yucheng Wang, Ming Wei}, year={2026}, publisher = {GitHub}, howpublished = {\url{https://github.com/MoonshotAI/MoonEP}}, } ```
