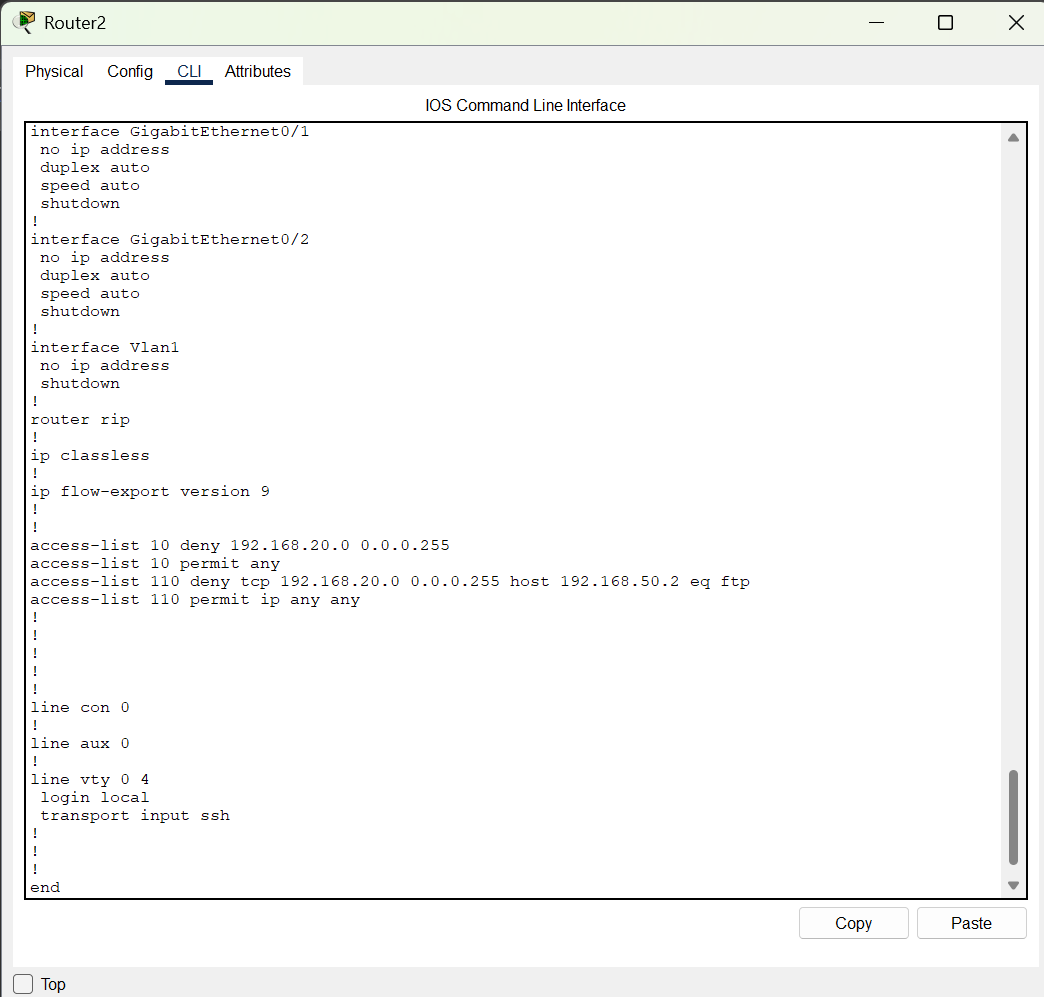

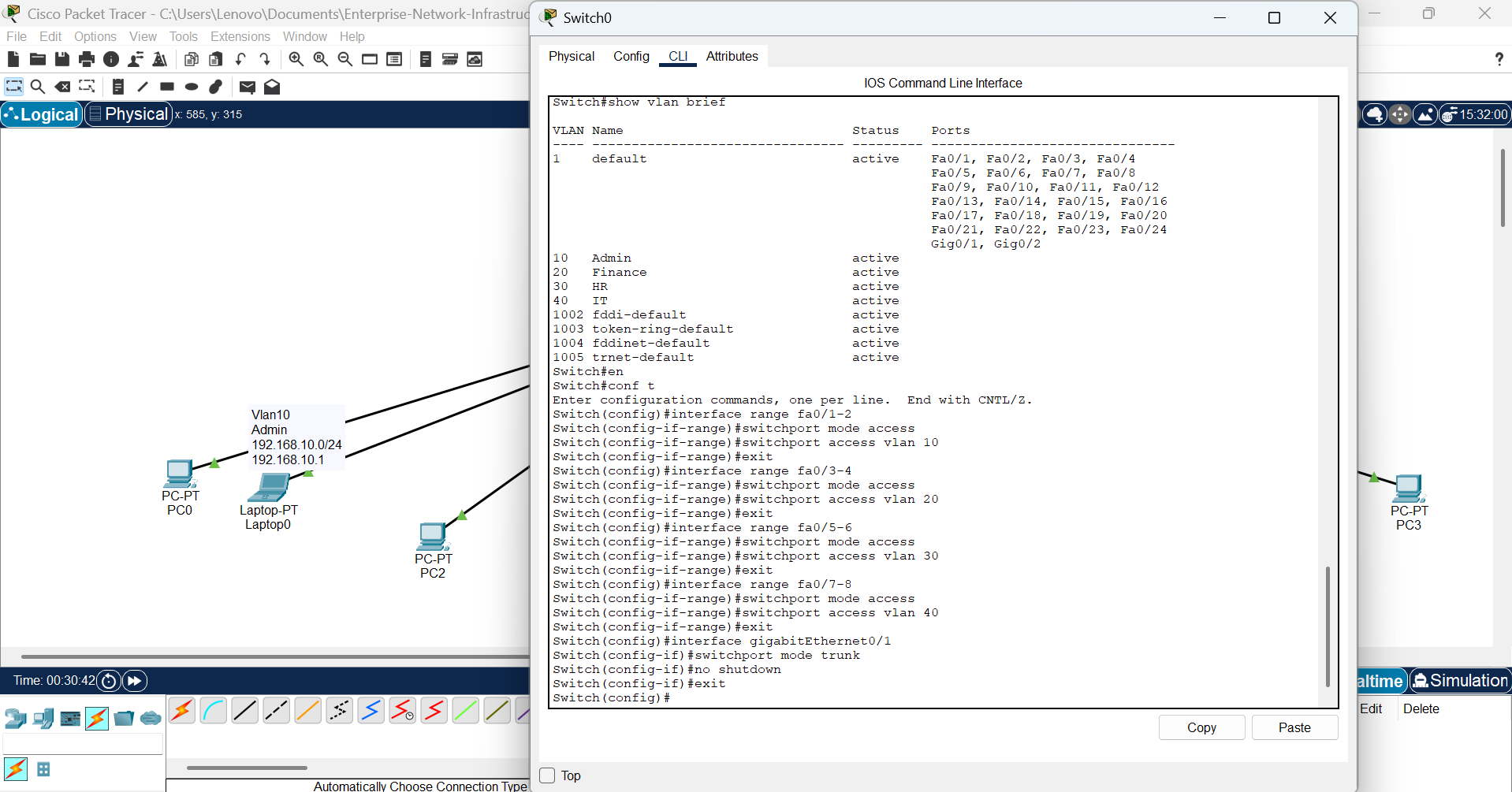

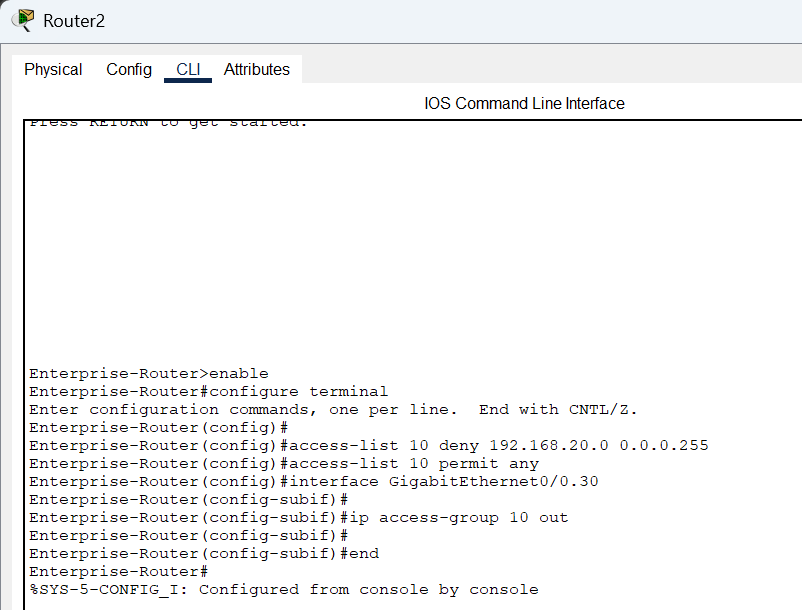

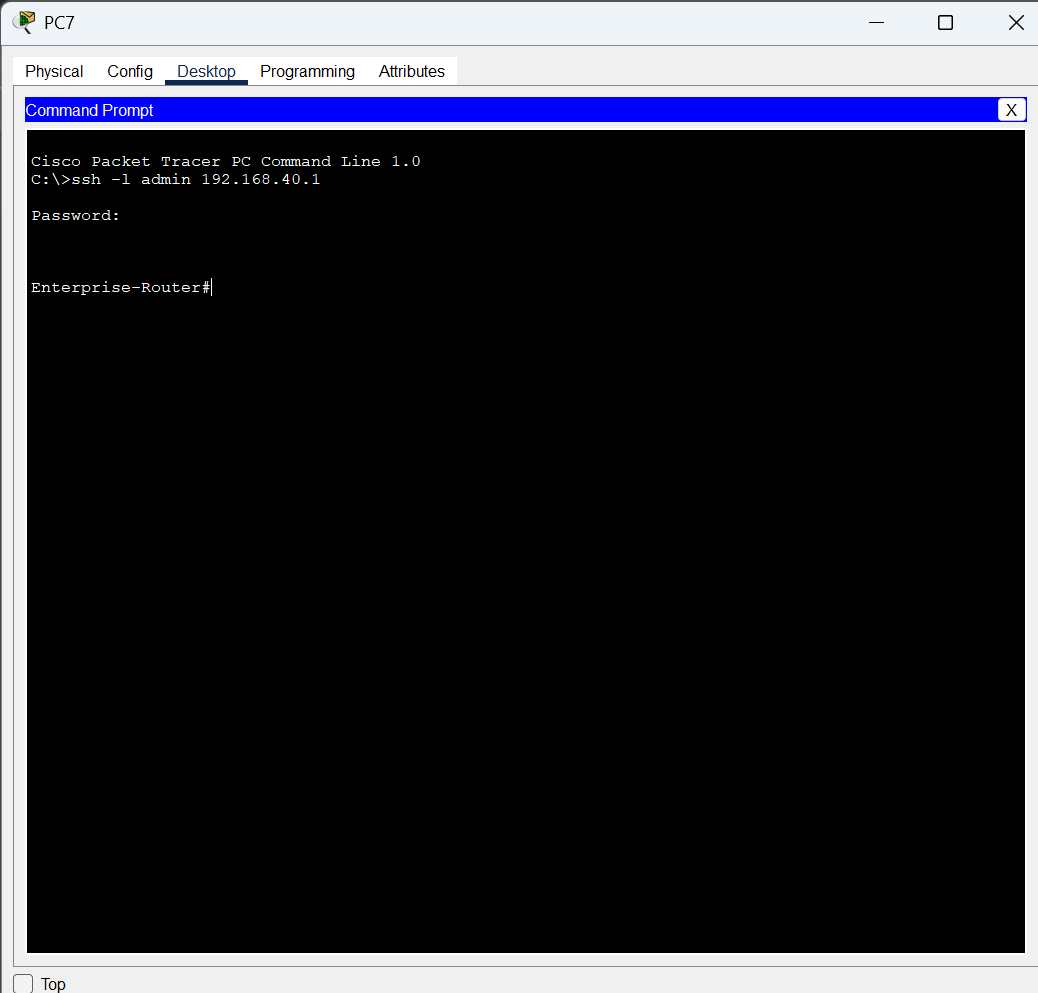

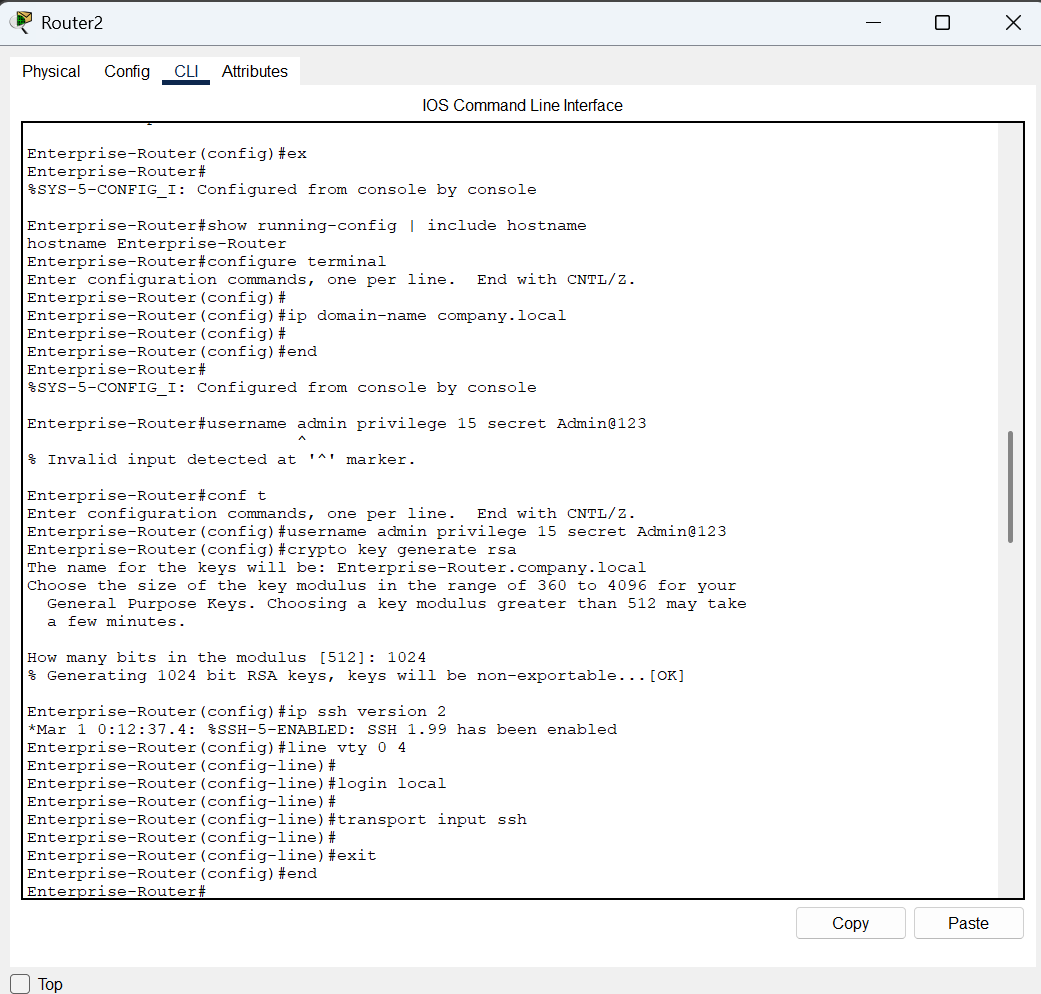

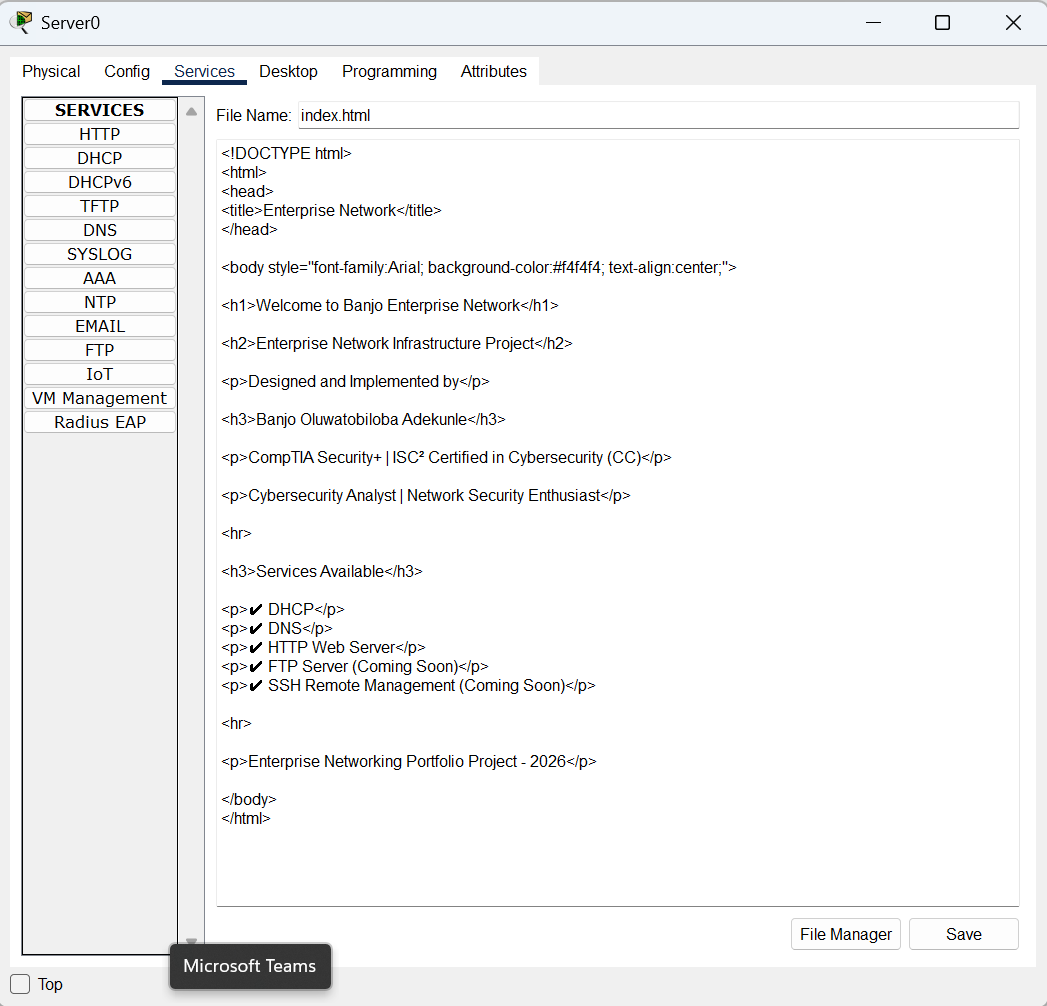

# 企业网络基础设施               🚧 状态：第 4 阶段已完成 — 第 5 阶段（交换机加固）进行中 ## 目录 - [概述](#overview) - [业务场景](#business-scenario) - [项目时间线](#project-timeline) - [设计决策](#design-decisions) - [前置条件](#prerequisites) - [企业网络概述](#enterprise-network-summary) - [项目目标](#project-objectives) - [架构概述](#architecture-overview) - [网络拓扑](#network-topology) - [IP 地址分配方案](#ip-addressing-scheme) - [使用的技术](#technologies-used) - [仓库结构](#repository-structure) - [主要成就](#key-achievements) - [已实现功能](#features-implemented) - [测试与验证](#testing--verification) - [故障排除](#troubleshooting) - [当前进度](#current-progress) - [经验总结](#lessons-learned) - [展示的技能](#skills-demonstrated) - [配置亮点](#configuration-highlights) - [项目截图](#project-screenshots) - [项目指标](#project-metrics) - [安全功能](#security-features) - [安全架构](#security-architecture) - [未来改进](#future-improvements) - [总结](#conclusion) - [作者](#author) ## 概述 本项目展示了使用 Cisco Packet Tracer 设计和实现安全的企业网络基础设施。它展示了网络分段、Inter-VLAN Routing、集中式网络服务以及企业环境中常用的基础安全控制。 目标是通过 VLAN 分段和 Inter-VLAN Routing 构建一个安全且可扩展的网络，以支持多个部门。 ## 业务场景 一家不断发展的企业需要一个安全且可扩展的网络来支持多个部门，同时维护集中式服务并控制业务部门之间的通信。 本项目通过实施以下内容来满足这些需求： - VLAN 分段 - Inter-VLAN Routing - 企业级 DHCP 和 DNS 服务 - 安全的 SSH 远程管理 - Standard 和 Extended ACL - 集中式 Web 和文件服务 由此产生的设计提高了可扩展性、安全性和可管理性，同时反映了企业环境中常用的网络实践。 ## 项目时间线 | 阶段 | 描述 | 状态 | |-------|-------------|:------:| | 1 | VLAN 分段 | ✅ | | 2 | Inter-VLAN Routing | ✅ | | 3 | 企业服务 (DHCP, DNS, HTTP, FTP) | ✅ | | 4 | 网络安全 (SSH, ACL, Port Security) | ✅ | | 5 | 交换机加固 | ⏳ | | 6 | Syslog & NTP | ⏳ | | 7 | NAT & 最终文档 | ⏳ | ## 设计决策 为了提高可扩展性、安全性和可维护性，做出了以下几项设计决策： - 由于网络规模较小，因此选择了 Router-on-a-Stick。 - 每个部门都被隔离到自己的 VLAN 中。 - 集中式服务放置在专用的 Server VLAN 中。 - 使用 DHCP Relay 代替多个 DHCP 服务器。 - 使用 SSH 代替 Telnet 进行安全的远程管理。 - 应用 ACL 以执行部门安全策略。 - 配置了 Port Security 以防止未经授权的终端连接。 ## 前置条件 要探索或复制此项目，您应该具备： - Cisco Packet Tracer 8.2.2 或更高版本 - 对 IPv4 寻址有基本了解 - 熟悉 Cisco IOS CLI - 基本的网络概念（VLAN、Routing、DHCP） ## 企业网络概述 该项目模拟了一个企业网络，该网络由通过 Router-on-a-Stick 架构连接的五个部门 VLAN 组成。核心企业服务（包括 DHCP、DNS、HTTP、FTP、SSH 和 Access Control Lists (ACL)）已实现，以提供集中式管理、安全通信和受控的网络访问。 该项目遵循有关网络分段、服务部署和安全性的行业最佳实践，同时展示了实用的 Cisco IOS 配置和故障排除技能。 ## 项目目标 - 设计企业网络拓扑 - 实现 VLAN 分段 - 配置 Router-on-a-Stick - 启用 Inter-VLAN Routing - 验证部门之间的连通性 - 记录网络配置和测试 ## 架构概述 该企业网络由一台使用 IEEE 802.1Q Trunk 连接到 Catalyst 2960 交换机的 Cisco 2911 路由器组成。五个 VLAN 为部门流量提供逻辑分段，而集中式服务（DHCP、DNS、HTTP 和 FTP）托管在专用的 Server VLAN 中。Inter-VLAN 通信通过 Router-on-a-Stick 启用，并且多种安全机制（包括 ACL、SSH 和 Port Security）保护着管理访问和终端连接。 ## 网络服务 服务 用途 DHCP 自动分配 IP 地址 DNS 内部主机名解析 HTTP 内部 Web 应用程序托管 FTP 文件传输服务 SSH 安全的远程设备管理 ## 网络拓扑 包含的部门： | VLAN | 部门 | 网络 | 网关 | | ---- | ---------- | --------------- | ------------ | | 10 | Admin | 192.168.10.0/24 | 192.168.10.1 | | 20 | Finance | 192.168.20.0/24 | 192.168.20.1 | | 30 | HR | 192.168.30.0/24 | 192.168.30.1 | | 40 | IT | 192.168.40.0/24 | 192.168.40.1 | | 50 | Servers | 192.168.50.0/24 | 192.168.50.1 | ## IP 地址分配方案 | 设备/网络 | IP 地址 | |---------------|------------| | Router VLAN 10 网关 | 192.168.10.1 | | Router VLAN 20 网关 | 192.168.20.1 | | Router VLAN 30 网关 | 192.168.30.1 | | Router VLAN 40 网关 | 192.168.40.1 | | Router VLAN 50 网关 | 192.168.50.1 | | 企业服务器 | 192.168.50.2 | | DHCP 作用域 VLAN 10 | 192.168.10.100-199 | | DHCP 作用域 VLAN 20 | 192.168.20.100-199 | | DHCP 作用域 VLAN 30 | 192.168.30.100-199 | | DHCP 作用域 VLAN 40 | 192.168.40.100-199 | ## 使用的技术 • Cisco Packet Tracer 8.2.2 硬件 • Cisco 2911 Router • Cisco Catalyst 2960 Switch 第 2 层技术 • VLAN 分段 • IEEE 802.1Q Trunking • Port Security 第 3 层技术 • Router-on-a-Stick • Inter-VLAN Routing 网络服务 • DHCP • DHCP Relay • DNS • HTTP • FTP 安全 • SSH Version 2 • RSA Encryption • Standard ACL • Extended ACL ## 仓库结构 ``` Enterprise-Network-Infrastructure/ │ ├── README.md ├── Enterprise-Network-Infrastructure.pkt └── Screenshots/ ├── enterprise-network-diagram.png ├── vlan-creation-and-configuration.png ├── vlan-trunk-configuration.png ├── dhcp-server-configuration.png ├── dns-service-enabled-record.png ├── http-homepage.png ├── web-server-test.png ├── ftp-user-authentication.png ├── ssh-login.png ├── ssh-configuration.png ├── rsa-key-generation.png ├── acl-configuration.png ├── extended-acl-verification.png ├── show-extended-acl.png ├── show-access-lists.png ├── show-port-security.png ├── show-port-security-address.png ├── show-port-security-interface-fa01.png └── ping-report-after-disconnecting-admin-pc.png ``` ## 主要成就 - 设计并部署了支持五个业务部门的分段式企业网络。 - 实现了集中式的 DHCP、DNS、HTTP 和 FTP 服务。 - 使用带有 RSA 加密的 SSH Version 2 保护了远程管理。 - 实施了 Standard 和 Extended ACL 以执行企业安全策略。 - 通过全面的连通性、路由和安全测试，成功验证了第 2 层、第 3 层和企业网络服务。 ## 已实现功能 - VLAN 分段 (VLAN 10, 20, 30, 40 和 50) - Router-on-a-Stick (Inter-VLAN Routing) - IEEE 802.1Q Trunk 配置 - 企业级 DHCP 服务器 - 使用 `ip helper-address` 的 DHCP Relay - 企业级 DNS 服务器 - 内部 HTTP Web 服务器 - 企业级 FTP 服务器 - FTP 用户身份验证 - Secure Shell (SSH) 远程管理 - RSA 密钥生成 - SSH Version 2 - 本地用户身份验证 - 安全的 VTY 配置 - Standard Access Control Lists (ACL) - Inter-VLAN 流量过滤 - 基于部门的访问控制 - Extended Access Control Lists (ACL) - 特定协议的流量过滤 - 交换机 Port Security - Sticky MAC 地址学习 - MAC 地址限制 - 违规保护（Restrict 模式） ## 测试与验证 已成功完成以下测试： - 验证了同一 VLAN 内设备之间的通信。 - 验证了所有部门之间的 Inter-VLAN Routing。 - 确认了 DHCP 自动分配 IP 地址。 - 验证了 DNS 主机名解析。 - 使用 IP 地址和 DNS 主机名成功访问了内部 Web 服务器。 - 成功地从多个 VLAN 通过了 FTP 服务器的身份验证。 - 使用本地管理员帐户成功建立了加密的 SSH 远程访问。 - 验证了 SSH Version 2 配置和 RSA 密钥生成。 - 通过限制 Finance VLAN 对 HR VLAN 的访问，确认了 Standard ACL 的功能。 - 验证了在实施 ACL 后，授权流量仍能继续通过。 - 通过限制特定应用程序流量同时允许部门间的授权通信，验证了 Extended ACL。 - 通过确认 Sticky MAC 地址学习、最大 MAC 地址限制、违规模式以及对未经授权设备的受限访问，验证了 Port Security。 ## 故障排除 ### 问题：Server VLAN (VLAN 50) 连通性 在实施 Server VLAN (VLAN 50) 期间，路由器和服务器之间的连通性最初失败了。 #### 根本原因 尽管 VLAN 50 已创建并分配给服务器访问端口 (Fa0/9)，但它并未包含在交换机和路由器之间跨 Trunk 链路允许的 VLAN 列表中。 #### 解决方案 通过更新 Trunk 配置解决了该问题： ``` interface GigabitEthernet0/1 switchport trunk allowed vlan add 50 ``` 验证 Trunk 配置后，路由器和服务器之间的连通性成功恢复。 #### 验证 - 从路由器成功 ping 通了服务器 (192.168.50.2)。 - 从其他 VLAN 中的设备成功 ping 通了服务器。 - 使用以下命令确认 VLAN 50 在 Trunk 链路上处于活动状态并且正在转发： ``` show interfaces trunk ``` ## 当前进度 - [x] VLAN 分段 - [x] Inter-VLAN Routing - [x] Server VLAN - [x] DHCP - [x] DNS - [x] HTTP 服务器 - [x] FTP 服务器 - [x] SSH - [x] Standard ACL - [x] Extended ACL - [x] Port Security - [ ] 交换机加固 - [ ] Syslog - [ ] NTP - [ ] NAT - [ ] 最终文档 ## 经验总结 该项目加强了我对以下方面的理解： - VLAN 分段和网络设计。 - Router-on-a-Stick 配置。 - IEEE 802.1Q Trunking。 - 使用 Cisco IOS 验证命令进行系统故障排除。 - 在进行更改之前验证配置的重要性。 - 了解了 DHCP 在企业网络中的工作原理。 - 为多个 VLAN 配置了集中式 DHCP服务器。 - 使用 DHCP Relay (`ip helper-address`) 跨 VLAN 转发 DHCP 请求。 - 验证了自动 IP 分配和成功的 Inter-VLAN 通信。 - 配置了企业级 DNS 服务器。 - 为内部服务创建了 DNS A 记录。 - 验证了从客户端 PC 进行主机名解析。 - 了解了 DNS 如何与 DHCP 集成以提供自动名称解析。 - 配置了企业级 HTTP 服务器。 - 创建并部署了自定义 HTML 主页。 - 使用 IP 地址和 DNS 主机名验证了 Web 访问。 - 了解了 DNS 和 HTTP 服务之间的关系。 - 了解了 FTP 如何在企业网络中提供集中式文件传输服务。 - 配置并测试了 FTP 用户身份验证。 - 观察到 Cisco Packet Tracer 模拟了 FTP 功能，但与生产级 FTP 服务器相比存在局限性。 - 配置了 Secure Shell (SSH) 以进行加密的远程设备管理。 - 生成 RSA 密钥以保护远程管理访问。 - 配置了本地用户身份验证以进行特权访问。 - 将 VTY 线路限制为 SSH，消除了不安全的 Telnet 访问。 - 使用 SSH 验证了成功的远程登录。 - 配置了 Standard Access Control Lists 以限制 Inter-VLAN 通信。 - 将 ACL 应用于路由器子接口以执行安全策略。 - 通过连通性测试验证了访问限制。 - 了解了 Standard 和 Extended ACL 之间的区别。 - 应用了 Extended ACL 以根据源、目标和协议过滤流量。 - 理解了将 Extended ACL 放置在靠近流量源的位置的重要性。 - 配置了 Port Security 以限制未经授权的设备。 - 学习了 Sticky MAC 地址学习。 - 使用 show port-security 验证了违规计数器。 - 了解了 Restrict、Protect 和 Shutdown 违规模式。 ## 展示的技能 - 企业网络设计 - VLAN 分段 - 第 2 层交换 - 第 3 层路由 - Inter-VLAN Routing - DHCP 配置 - DNS 配置 - Web 服务器部署 - FTP 配置 - 网络故障排除 - Cisco IOS 配置 - 技术文档 - Access Control Lists (ACL) - 网络访问控制 - 企业安全策略实施 - SSH 配置 - 安全的远程管理 - Extended Access Control Lists - 流量过滤 - Cisco IOS 安全 - 企业网络安全 - 网络文档 - 第 2 层安全 - 交换机安全 - Cisco Port Security ## 配置亮点 ### 第 2 层配置 ### VLAN 配置 ``` vlan 10 name Admin vlan 20 name Finance vlan 30 name HR vlan 40 name IT vlan 50 name Servers ``` ### Trunk 配置 ``` interface GigabitEthernet0/1 switchport mode trunk switchport trunk allowed vlan 10,20,30,40,50 ``` ### Port Security ``` interface FastEthernet0/1 switchport mode access switchport port-security switchport port-security maximum 1 switchport port-security mac-address sticky switchport port-security violation restrict ``` ### 第 3 层配置 ### Router-on-a-Stick ``` interface GigabitEthernet0/0.10 encapsulation dot1Q 10 ip address 192.168.10.1 255.255.255.0 interface GigabitEthernet0/0.20 encapsulation dot1Q 20 ip address 192.168.20.1 255.255.255.0 ``` ### DHCP Relay ``` interface GigabitEthernet0/0.10 ip helper-address 192.168.50.2 interface GigabitEthernet0/0.20 ip helper-address 192.168.50.2 interface GigabitEthernet0/0.30 ip helper-address 192.168.50.2 interface GigabitEthernet0/0.40 ip helper-address 192.168.50.2 ``` ### 安全配置 ### SSH 配置 ``` hostname Enterprise-Router ip domain-name enterprise.local crypto key generate rsa username admin privilege 15 secret ******** line vty 0 4 login local transport input ssh ``` ### Standard ACL ``` access-list 10 deny 192.168.20.0 0.0.0.255 access-list 10 permit any ``` ### Extended ACL ``` ip access-list extended BLOCK_HTTP deny tcp 192.168.20.0 0.0.0.255 host 192.168.50.2 eq 80 permit ip any any ``` ## 验证命令 以下 Cisco IOS 命令用于验证网络配置： ``` show vlan brief show interfaces trunk show ip route show ip dhcp binding show ip dhcp pool show ip interface brief show access-lists show running-config show ssh show users show port-security show port-security interface fa0/1 show port-security address ``` ## 项目截图 ### 企业网络图 企业拓扑由五个通过 Router-on-a-Stick 架构连接的 VLAN 组成，并在 Server VLAN 中托管集中式的 DHCP、DNS、HTTP、FTP 和 SSH 服务。  ### VLAN 配置  ### Trunk 配置  ### DNS 配置  ### DHCP 配置  ### 企业 Web 服务器   ### FTP 身份验证  ### SSH 登录  ### SSH 配置  ### RSA 密钥生成  ### ACL 配置  ### Extended ACL 验证  ### 查看 Extended ACL 验证  ### 查看访问控制列表  ### Port Security 验证 使用 Cisco IOS 验证命令验证了 Port Security，以确认安全的 MAC 地址学习、配置的最大 MAC 地址、违规模式以及连接未经授权设备后的接口保护情况。     ## 项目指标 | 项目 | 数量 | | ------------------------- | ----: | | VLAN | 5 | | Router | 1 | | 交换机 | 1 | | PC | 8 | | 服务器 | 1 | | 网络服务 | 6 | | ACL 类型 | 2 | | 安全技术 | 11 | ## 安全功能 已实施以下安全机制： - VLAN 分段 - Standard ACL - Extended ACL - SSH Version 2 - RSA 密钥加密 - 本地用户身份验证 - 安全的 VTY 访问 - 禁用 Telnet - 基于部门的流量过滤 - Port Security - Sticky MAC 地址学习 - MAC 地址限制 - 未经授权设备保护 ## 安全架构 该网络通过在网络的多层（包括第 2 层交换和第 3 层路由）实施互补的安全控制，采用了深度防御安全模型。网络分段、流量过滤、安全的设备管理和端点保护协同工作，以减少攻击面并减轻未经授权的访问。 已实施的安全技术包括： | 安全技术 | 用途 | |---------------------|---------| | VLAN 分段 | 隔离部门流量 | | Standard ACL | 限制 VLAN 之间的网络访问 | | Extended ACL | 按协议、源和目标过滤流量 | | SSH Version 2 | 提供加密的远程管理 | | RSA Encryption | 保护 SSH 密钥交换 | | 本地用户身份验证 | 限制管理访问权限 | | 安全的 VTY 配置 | 禁用 Telnet 并仅允许 SSH | | Port Security | 防止未经授权的终端连接 | | Sticky MAC 地址学习 | 动态学习并保护受信任的设备 | 这些分层控制有助于减少未经授权的访问，同时保护企业资源。 ## 未来改进 以下增强功能计划在即将到来的项目阶段中进行： ### 第 5 阶段 — 交换机加固 - [ ] 禁用未使用的交换机端口 - [ ] 将未使用的端口分配给未使用的 VLAN - [ ] 在接入端口上配置 PortFast - [ ] 启用 BPDU Guard - [ ] 保护交换机管理接口 ###第 6 阶段 — 网络监控与管理 - [ ] 配置 Syslog 服务器 - [ ] 配置 Network Time Protocol (NTP) ### 第 7 阶段 — 互联网连接 - [ ] 配置 Network Address Translation (NAT) - [ ] 执行全面的端到端测试 - [ ] 完成项目文档 ## 总结 该项目演示了如何使用 Cisco Packet Tracer 实现安全的企业网络。它整合了 VLAN 分段、Inter-VLAN Routing、集中式网络服务、安全的远程管理和企业环境中通常部署的访问控制机制。 在整个项目中，我获得了网络设计、配置、故障排除和安全方面的实践经验，同时使用行业标准实践记录了每个实施阶段。 ## 免责声明 该项目是在 Cisco Packet Tracer 中出于教育和作品集目的而开发的。虽然它演示了企业网络概念和安全最佳实践，但某些行为可能与生产级的 Cisco IOS 设备有所不同。 ## 作者 **Banjo Oluwatobiloba Adekunle** 有抱负的网络安全分析师 - ISC² Certified in Cybersecurity (CC) - CompTIA Security+ - CEH Candidate 🔗 **LinkedIn:** https://www.linkedin.com/in/oluwatobiloba-banjo-b2368819b/ 💻 **GitHub:** https://github.com/oluwatobilobacybers-lang
