# Data-Acquisition-Tasks-UNAM-Motorsports
遵循 FSAE 规则 T.4.2 的加速踏板安全系统（Accelerator Pedal Position Sensor - APPS）以及用于异常检测的遥测诊断听觉系统
## 遥测与动力学分析项目 - Formula SAE (DAQ)
本代码库包含为 Formula SAE 单座赛车的数据采集 (DAQ) 与遥测系统开发的脚本。主要目标是可视化、过滤和分析赛车的动力学数据，重点关注验证安全规则 T.4.2（APPS/制动合理性）以及加速度分析。
## 项目描述
两个主要组件：APPS 合理性验证系统和遥测诊断与异常检测系统。
## 环境要求
要运行这些脚本，必须安装 Python 以及以下库：
```
pip install streamlit pandas plotly numpy matplotlib scipy
```
# I. APPS 合理性验证系统
该系统旨在用于加速踏板位置传感器 (APPS) 的低级控制。其主要目的是通过读取两个冗余传感器来确保车辆安全，并在检测到异常时切断电机动力，从而符合 Formula SAE 的安全法规。

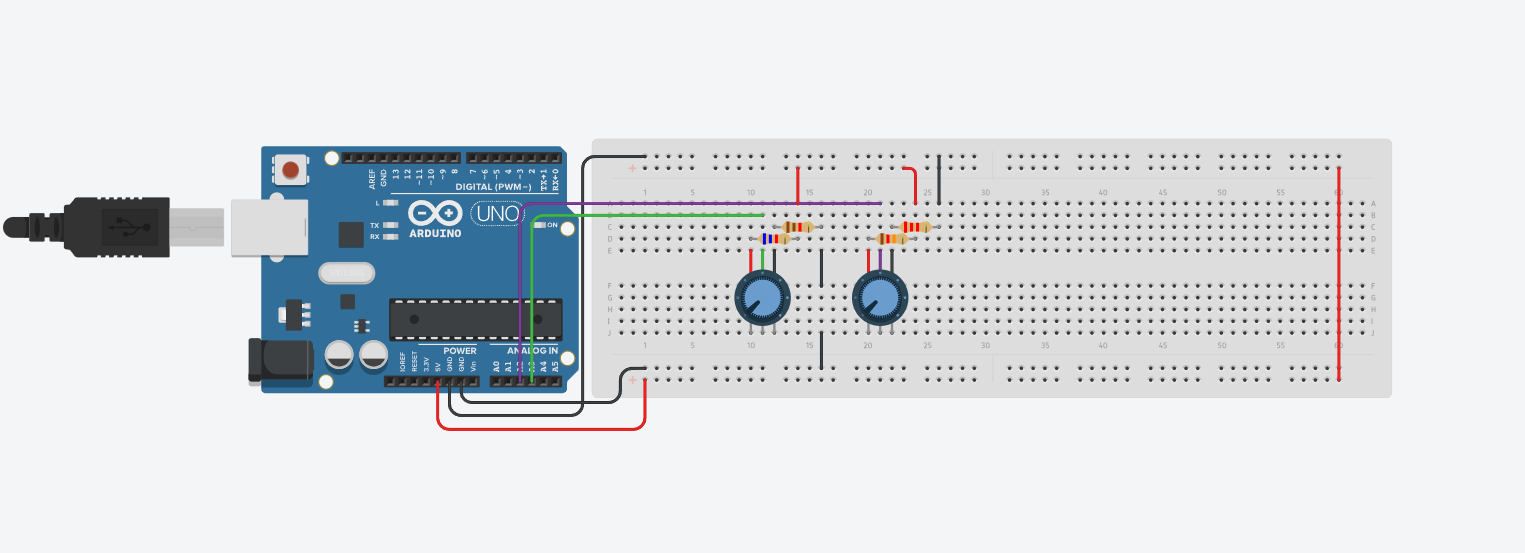

## 硬件连接
微控制器需要以下引脚配置：
引脚 A3：APPS 传感器 1 的模拟输入。
引脚 A2：APPS 传感器 2 的模拟输入。
引脚 7 (LED)：警报或切断信号。必须将其连接到安全电路继电器（Shutdown Circuit）或电机控制器。
## 校准参数
原始模数转换器 (ADC) 的值已针对当前踏板的特定机械范围进行了校准：
传感器 1 (A3)：
电阻 1 连接到 VCC，阻值为 6.6k 欧姆；电阻 2 连接到 GND，阻值为 1.1k 欧姆。
标称校准范围是 64 到 642。
传感器 2 (A2)：
电阻 1 连接到 VCC，阻值为 12k 欧姆；电阻 2 连接到 GND，阻值为 2.2k 欧姆。
标称校准范围是 93 到 516。
偏差阈值：两个传感器之间允许的最大差异为 10%。
故障窗口：锁定电机前的容忍时间为 100 毫秒。
https://www.tinkercad.com/things/d8Y08h7xwDe-daq-um?sharecode=M_-Mv620Jn_04hugm20Hw1X1XUBqGgB-QnQPFsz5a1Q
## 处理流程
程序流 `loop` 实时执行以下安全任务：
1. 短路或断开检测
`sensorFueraDeRango` 函数会评估原始传感器读数是否低于预期最小值或高于最大值 15 个点以上。这可以立即检测到断线、断开或对地/VCC 短路（Short to GND/VCC）。
2. 信号映射与约束
使用 `map` 和 `constrain` 函数，代码将每个传感器的原始电信号值转换为踏板行程百分比（0% 到 100%）。最后将其除以 10，以获取用于遥测的高精度小数。
3. APPS 偏差检测
代码计算传感器 1 和传感器 2 百分比之间的绝对差值。如果差异大于 10%（定义的极限阈值），则会触发即将发生的故障状态。
4. 故障窗口计时器
为了避免由快速电噪声引起的误报，系统会在故障开始时记录时间戳 (`millis()`)。只有当偏差持续存在且无中断地超过 100 毫秒时，系统才会采取行动。
5. 安全锁定
如果故障超过了规定的时间窗口，`motorBloqueado` 变量将变为 (`true`)，并且引脚 7 将被激活 (`HIGH`) 以断开安全电路。系统进入锁定状态，此时它将停止读取踏板数据，并需要手动重置微控制器（关闭并重新打开汽车电源）才能恢复运行。
## 串口监视与使用
要可视化实时数据并校准传感器：
1. 将 Arduino 板连接到计算机。
2. 上传代码。
3. 打开串口监视器，并将波特率设置为 115200 波特。
控制台将以以下格式持续输出数据流，这对于调试或发送到遥测板 (DAQ) 非常有用：
如果发生持续故障，控制台将停止打印遥测数据，并重复显示：
# II. 遥测诊断与异常检测
**文件：** `script_analysis_main.py`
该脚本侧重于清理传感器数据，并提取动力学指标（G 力）以及结构或安全故障信息。
**处理流程：**
1. 噪声过滤（巴特沃斯滤波器）：单座赛车中的惯性传感器会吸收大量的底盘和发动机振动。代码使用 `scipy.signal` 创建了一个低通滤波器（截止频率 5 Hz，4 阶），用于清理横向加速度 (`accel_y`) 和纵向加速度 (`accel_x`)。
2. G 力计算：结合 numpy 使用勾股定理 (`np.sqrt(x^2 + y^2)`)，从原始信号和滤波后的信号中提取合力大小（G Mag），以比较 G 力峰值。
3. G-G 图：使用 matplotlib 生成散点图。
4. 传感器掉线检测：执行对绝对零值 (`accel_x == 0.0`) 的高效搜索，在实际场景中，这通常表明连接丢失、传感器电源掉电或数据总线饱和，系统会打印出发生故障的精确时刻。
5. 独立合理性检测：该代码块通过将错误进行分组（使用 `.shift().cumsum()`）来隔离“事件”（即错误连续无中断发生的代码块）。如果错误块持续超过 10 个连续的时间记录，它将触发控制台警报，提示在哪些秒之间发生了踏板合理性故障。
## II.I. 交互式遥测仪表板
**文件：** `app.py`
该脚本创建了一个交互式的 Web 应用程序，允许工程师检查特定时间窗口内的踏板行为。
## 初始配置
1. 缓存：配置 Streamlit 页面，并使用 `@st.cache_data` 仅加载一次 CSV，从而优化性能。
2. 合理性验证：Formula SAE 规则规定，如果驾驶员同时加速（Throttle > 90%）和制动（Brake > 90%）并持续一段时间（在本例中，通过 10 个样本的滚动窗口进行验证），系统必须切断动力。代码创建了一个 `plausibility_error` 列来标记这些违规行为。
3. 时间导航：滑块 (`st.slider`) 允许在整个遥测持续时间内进行导航浏览。
4. 动态窗口：为避免图表过于杂乱，代码截取了 3 秒的时间段（从 `t_actual` 到 `t_actual + 3.0`）用于详细分析。
5. 视觉警报：使用 `st.error` 和 `st.success`，如果当前窗口内发生合理性违规，仪表板会立即在屏幕上显示警告。
6. Plotly 图表：构建一个交互式图表（支持缩放、悬停），绘制节气门开度百分比和制动压力随时间的变化，以便更直观地识别异常。
## 命令
1. 要运行分析并获取 G-G 图：
在终端中运行：
python script_analysis_main.py
2. 要启动交互式仪表板：
在终端中运行：
streamlit run telemetry_dashboard.py
