andrzejogh/convers-bt-audio

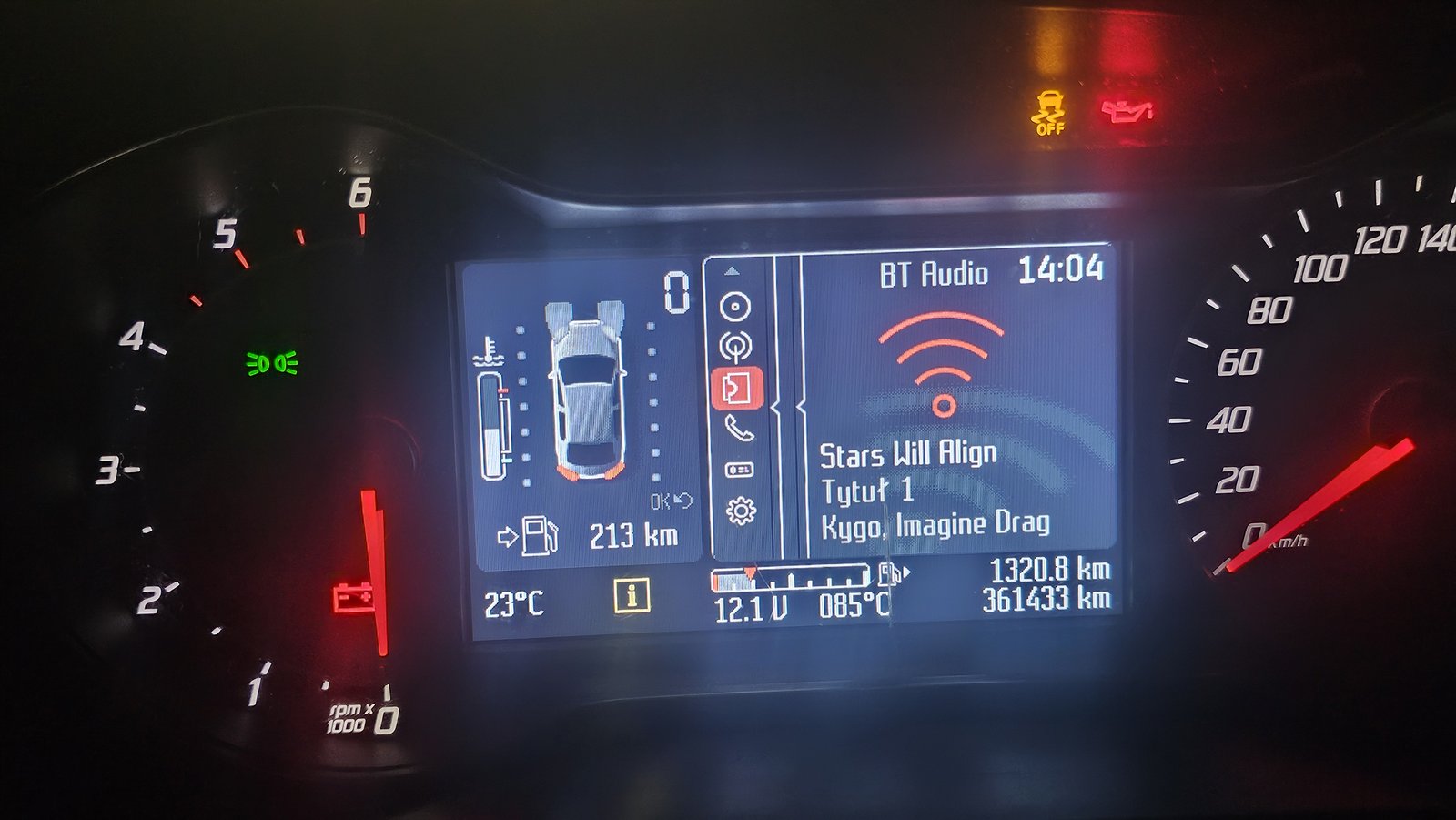

# convers-bt-audio **原生固件补丁，使 Ford Convers+ 仪表盘能够显示 Bluetooth 音轨标题和艺术家——就像它现有的 USB 功能一样。** Convers+ 仪表盘（MCU: NXP **MAC7116**）会显示 USB 和 CD 来源的音轨元数据，但 Bluetooth Audio 屏幕却一直空白，因为固件从未处理过 BT 元数据的 CAN 消息。本项目在**原生固件中**补齐了这一缺失的部分——无需外部 CAN 桥接设备，无需额外硬件，也无需配套应用程序。 - ✅ Bluetooth 音轨的**标题**和**艺术家**现在可以显示在 *BT Audio* 屏幕上 - ✅ 复用了仪表盘自身且已正常工作的媒体文本处理流水线（USB 路径） - ✅ 每个字段最多支持 **18 个字符** - ✅ 仅以**补丁脚本**形式发布——你需要为自己的*固件 dump* 打补丁；本项目不会重新分发 Ford 的二进制文件  *在 Ford Mondeo MK4 FL 上修补过的仪表盘——BT Audio 屏幕现在可以显示通过 Bluetooth 流式传输的实时音轨标题（“Stars Will Align”）和艺术家（“Kygo, Imagine Dragons”）。* ## ⚠️ 免责声明——在进行任何操作前请阅读 **这会修改与车辆安全性相关的组件固件。你需完全自担风险。** - **确实存在变砖的风险。** 刷写失败可能导致仪表盘无法启动。恢复可能需要 JTAG/BDM 硬件，且不保证一定能成功。 - **这很可能会使你的保修失效**，并且可能违反车辆软件的使用条款。 - **在刷写任何内容之前，请务必保留原始固件**和 EEPROM 的**经过验证的完整备份**。并将其存放在安全的地方。 - 你的固件 dump **包含你的 VIN 及其他车辆数据**——切勿将其公开上传。 - 本项目**不隶属于 Ford、也未受其认可或支持**。此处使用“Ford”和“Convers+”仅为标识目标硬件。 - 对于任何损坏、损失或伤害，作者**不承担任何责任**。如果你不习惯阅读反汇编代码或恢复变砖的 ECU，**请不要继续操作。** 如果以上任何一点让你感到畏惧，那就对了。请在此处止步。 ## 兼容性 | 项目 | 详情 | |------|-------| | **已确认的车型** | **Ford Mondeo MK4 facelift (FL), 2011+** | | 仪表盘 | Ford Convers+ IPC | | MCU | NXP MAC7116 (ARM7TDMI-S, Thumb, **big-endian**, ARMv4T) | | 固件基址 | `0x5000` | | **已确认的固件** | **1412-FL**, VBF 分区 `CS7T-14C026-CD` | | 其他车型 / 版本 | **未经测试。** 其他使用相同 Convers+ 仪表盘的 Ford 车型可能适用。补丁脚本会验证在每个 hook 点预期的确切字节，如果不匹配则会**中止**，因此它们会拒绝修补不兼容的镜像，而不是导致其损坏。 | 如果你使用的是其他版本的固件且脚本中止，请带上你的版本字符串提交一个 issue——通常这些偏移量是可以被移植的。 ## 工作原理（简述） Bluetooth 通过 CAN ID `4B1`（源字节 `0x12`）发送音轨元数据，采用 `[field][source][01][01][text]` 格式的 ISO-TP 文本帧。原厂固件将 `4B1` 视为无用的 2 字节“信号”并将其文本丢弃。 该补丁安装了一个小型 code cave，hook 进了 CAN 接收路径（在消息按类型分发**之前**），它会执行以下操作： 1. 读取原始的 FlexCAN 邮箱并过滤出 CAN ID `4B1`， 2. 重组 ISO-TP payload（First / Consecutive / Single 帧）， 3. 将完成的文本输入到**与 USB 路径相同的媒体调度器**中，该调度器会将其写入屏幕已读取的 Bluetooth 元数据存储区。 针对 BT Audio 屏幕渲染器的另一个小补丁重新定位了一个字符串缓冲区，使得标题和艺术家各自都可以长达 18 个字符，且不会互相覆盖。 完整的技术说明：**[docs/HOW_IT_WORKS.md](docs/HOW_IT_WORKS.md)**。 ## 环境要求 - **Python 3.8+** - 一种**读取和写入**你仪表盘固件的方法（例如通过 bootloader / VBF 刷写工具）。本项目**不会**替你刷写——它只生成修补后的镜像。 - 可选，用于验证/实验：[Capstone](https://www.capstone-engine.org/) (`pip install capstone`) 和 [Unicorn](https://www.unicorn-engine.org/) (`pip install unicorn`)，如果你想进行反汇编或模拟。 有关 dump 和刷写 Convers+ 仪表盘的社区资源可以在 [microhacker 论坛](https://microhacker.denkdose.de/)找到。 ## 用法 **0. 务必先备份。** Dump 出你的固件*和* EEPROM，并保留经过验证的副本。 **1. 提取代码分区**，从你的固件镜像（基于 `0x5000` 的程序镜像）中提取。如果你的 dump 已经是那个镜像，直接将其用作 `main.bin` 即可。 **2. 应用 CAN 补丁（BT 元数据 → 媒体存储区）：** ``` python tools/apply_patch_v3.py main.bin main_patched.bin ``` 脚本会打印出它找到的 hook，并在写入前断言其是否匹配。如果因不匹配而中止，说明你的固件版本不同——请停止操作并提交一个 issue。 **3. 应用渲染器补丁（18 字符字段）：** ``` python tools/apply_render_18.py main_patched.bin main_patched.bin ``` **4. 重新打包为可刷写的 VBF**，使用你的原始 VBF 作为模板（保留正确的零件号、地址和 CRC）： ``` python tools/vbf_tool.py pack original.vbf main_patched.bin main_patched.vbf ``` **5. 刷写 `main_patched.vbf`**（使用你惯用的工具），然后播放一首 Bluetooth 音乐并打开 *BT Audio* 屏幕。 ## 限制 - 每个字段**最多 18 个字符**。这是原厂渲染器栈上缓冲区的硬性限制；要显示更多字符需要对绘图代码进行更深度的修改。 - **仅处理 `4B1`**（不包含 `4B0`）。这两者携带相同的文本，但在帧级别上存在交错；同时处理两者会导致共享的重组缓冲区损坏。仅处理 `4B1` 提供的信息是完整的。 - **Album** 也会被重组，但许多仪表盘在 BT 屏幕上并不显示 Album 字段。 - 仅在一种固件变体上进行了测试（参见兼容性部分）。 ## 仓库结构 ``` tools/ apply_patch_v3.py CAN 4B1 → media store code cave (hook @0x236f6, cave @0x83240) apply_render_18.py BT Audio renderer patch (18-char title/artist) vbf_tool.py VBF pack/unpack (CRC16-CCITT + CRC32) docs/ HOW_IT_WORKS.md full reverse-engineering write-up FLASHING.md dump → patch → pack → flash walkthrough ``` ## 贡献 欢迎提交 issue 和 PR——尤其是针对其他固件版本的移植（请附上你的版本字符串以及脚本报告的字节信息）。请**切勿**将固件 dump 或 VBF 文件附加到 issue 中；它们包含 Ford 的代码和你的 VIN。 ## 许可证 [MIT](LICENSE) © 2026 andrzejogh 不隶属于 Ford Motor Company。商标归其各自所有者所有。
