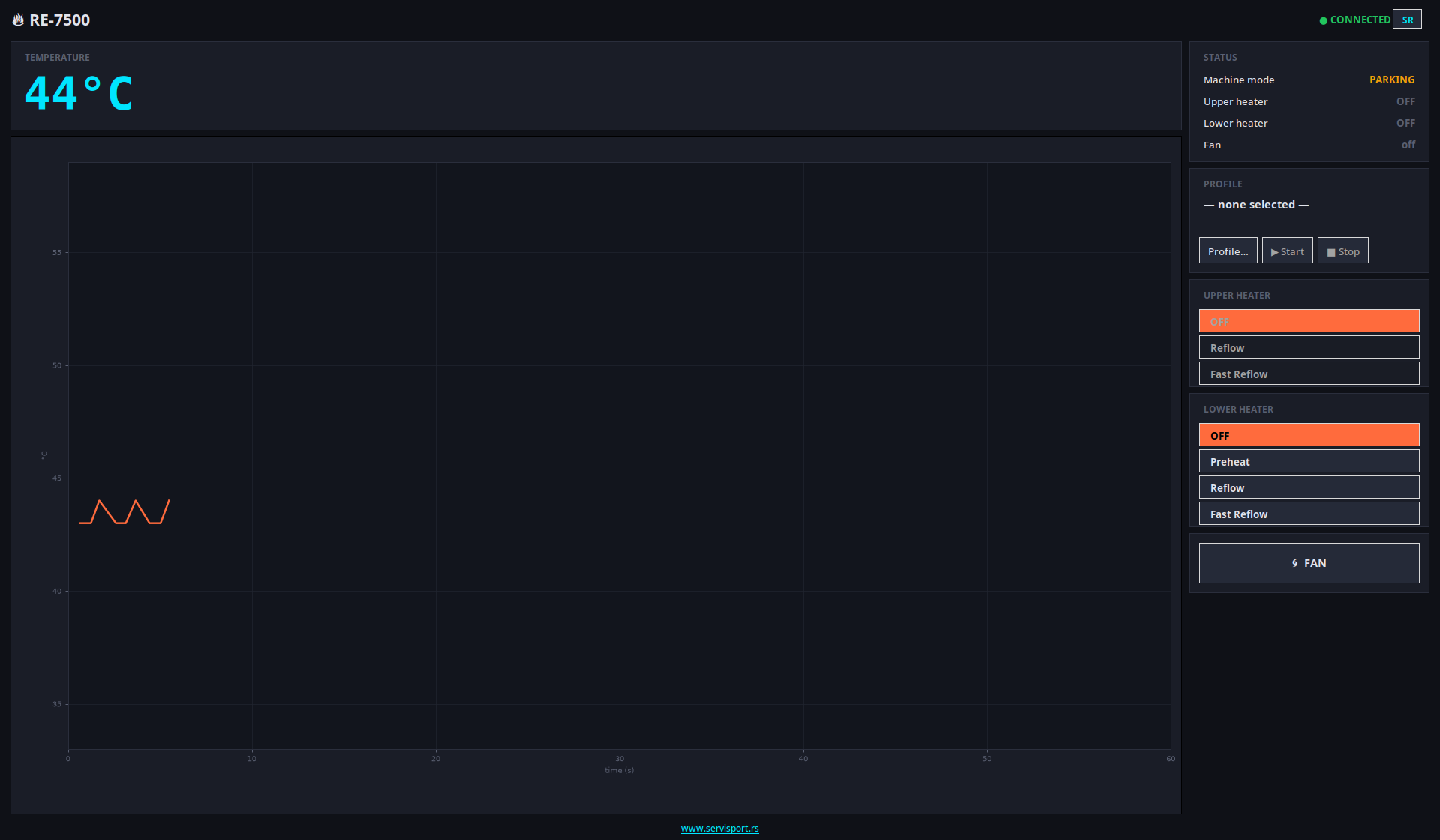

**塞尔维亚语 · [英语](README.en.md)** # 🔥 Jovy RE-7500 控制室 — Linux 适用于 Jovy RE-7500 SOD 返修站的 Linux 控制应用程序。作为 原版 Windows 软件的替代品 — 通信协议是完全通过 逆向工程原版 `.NET` 软件得出的（无需抓包，不依赖 Wine/VM）。    ## 功能 - 实时温度图表（60 秒滑动窗口） - 控制顶部加热器（OFF / Reflow / Fast Reflow）和底部加热器 （OFF / Preheat / Reflow / Fast Reflow） - 风扇控制，具备针对站点 PARK/NORMAL 模式的自动规则 - **Reflow 配置文件** — 任意数量的步骤（目标温度 + 持续时间）， 通过加热器的离散级别进行 bang-bang 控制，支持在 JSON 文件中保存/加载 配置文件 - 每个配置文件步骤及模式切换时的声音提示 - 双语界面（塞尔维亚语 / 英语，切换按钮） ## 协议（逆向工程） 该站点使用 FTDI **D2XX**（而非标准的 COM/串口），因此 通信是通过 `pyftdi`/`libusb` 进行的，而不是通过 `pyserial`。 ``` Konekcija: 115200 8N1, RTS/CTS flow control, latency 1 Komanda: AA | checksum | 01 | cmd (cmd = 0xF0 + key, checksum = (1+cmd)&0xFF) Status: AA 02 01 01 -> 10B odgovor (header 0x55): [4]|[5]<<8 = temperatura °C [6] = LHStatus (donji grejač) 1=OFF 2=Preheat 3=Reflow 4=FastReflow [7] = UHStatus (gornji grejač) 1=OFF 2=Reflow 3=FastReflow [8] = MachineMode 1=NORMAL 2=PARK [9] = FanMode 0=OFF 1=ON Tasteri (GetKey): UH-Up=1 UH-Down=2 LH-Up=3 LH-Down=4 Fan=6 Buzzer=7 ``` ## 架构 通过 root 权限（用于 USB 重置）访问 FTDI/libusb 设备时， 不允许显示 X11 窗口（因为 root 用户无权访问用户的 display）。因此， 控制部分被拆分为两个进程： ``` ┌──────────────────────┐ unix socket ┌──────────────────────┐ │ ROOT daemon │ ◄────────────────────────► │ GUI (obican user) │ │ drži FTDI vezu │ /tmp/re7500.sock │ tkinter + matplotlib│ └──────────────────────┘ └──────────────────────┘ ``` ## 运行 ``` git clone https://github.com/Dejan-Port/re7500-control-room.git cd re7500-control-room pip install pyftdi pyusb matplotlib ./pokreni.sh ``` `pokreni.sh` 会启动 root daemon（需要 sudo/身份验证）以及以 普通用户身份运行 GUI。 ## 依赖 - Python 3 - `pyftdi`, `pyusb` — FTDI D2XX 通信 - `matplotlib` — 温度图表 - `tkinter` — GUI（通常已包含在系统 Python 中） ## 许可证 MIT

标签：FTDI, Python, SMD返修站, 云资产清单, 嵌入式, 无后门, 硬件控制, 逆向工具, 逆向工程
