# Redmi Watch 5 Active → PC：实时仪表板、睡眠引擎与智能闹钟
一个独立的**将 Gadgetbridge 中的 Xiaomi 协议移植到 Windows/Python** 的项目。程序通过 Bluetooth Classic (SPP) 连接手表，完成加密认证，并将这款廉价手表转变为自定义仪表板的数据源：实时心率、带有睡眠分期的睡眠历史记录、月度及年度趋势——以及**在 REM 窗口内提供温和唤醒信号并保证智能闹钟唤醒的睡眠引擎**。
这些手表收集的数据通常只存在于 Xiaomi 的云端。本项目将数据掌握在自己手中：手表作为传感器，而本地仪表板成为唯一事实来源。
## 截图
仪表板根据使用频率划分为不同的标签页。以下截图为展示模式（`/demo`，合成的“完美一天”），采用深色主题。

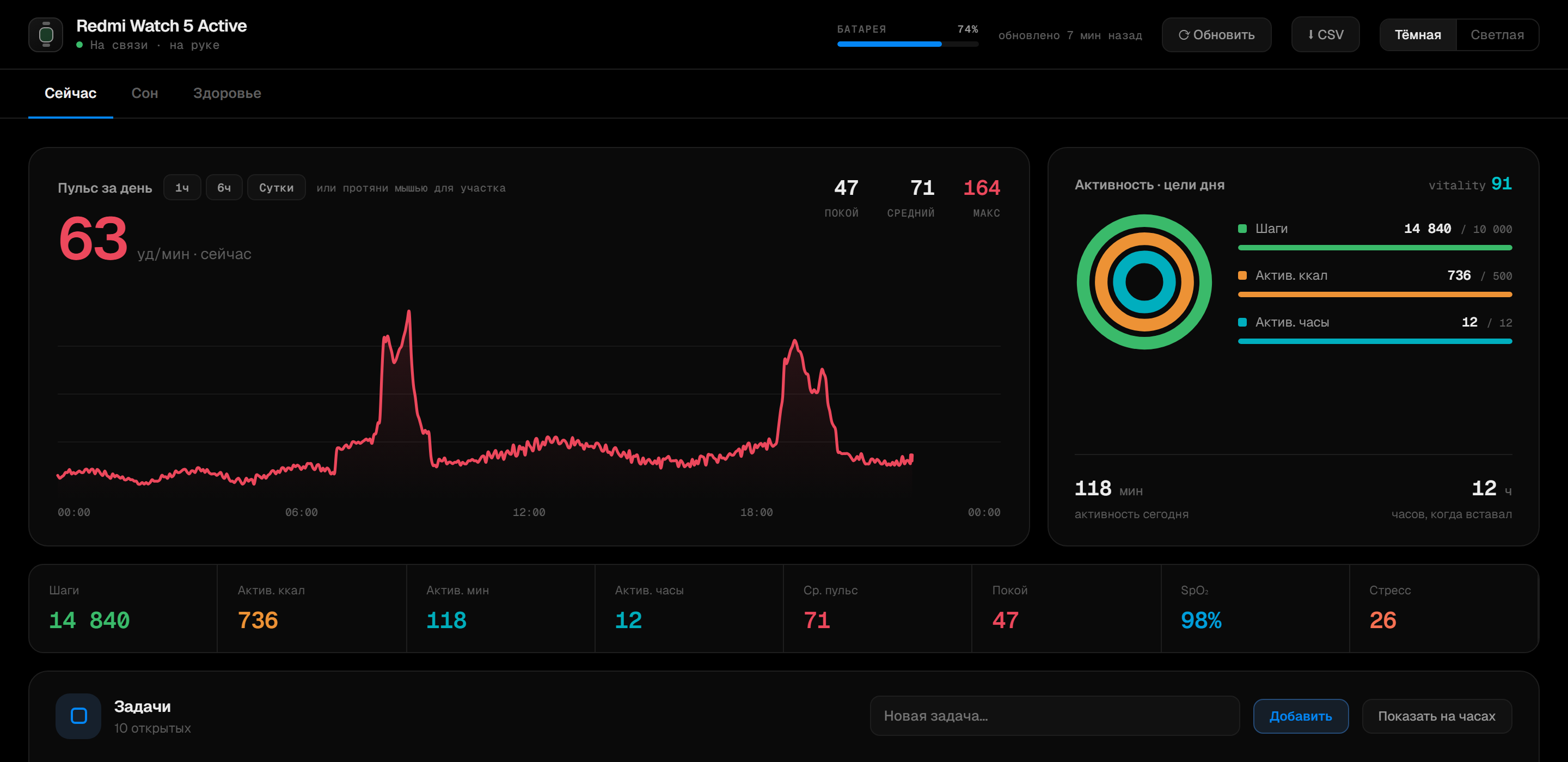

**当前** — 实时心率、每日目标圆环、任务：

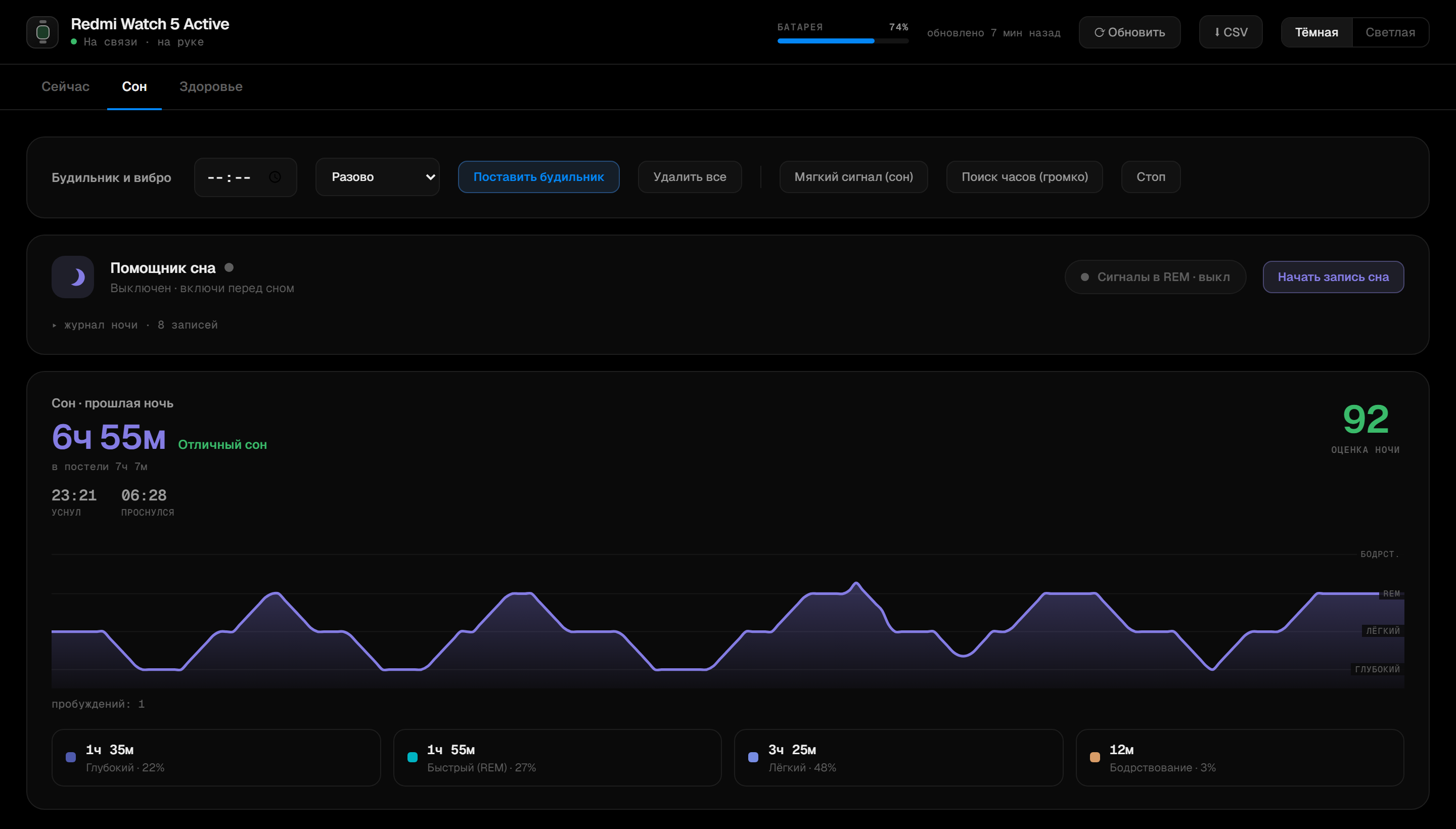

**睡眠** — 带有睡眠评分的睡眠分期图、睡眠助手（REM 信号）及智能闹钟：

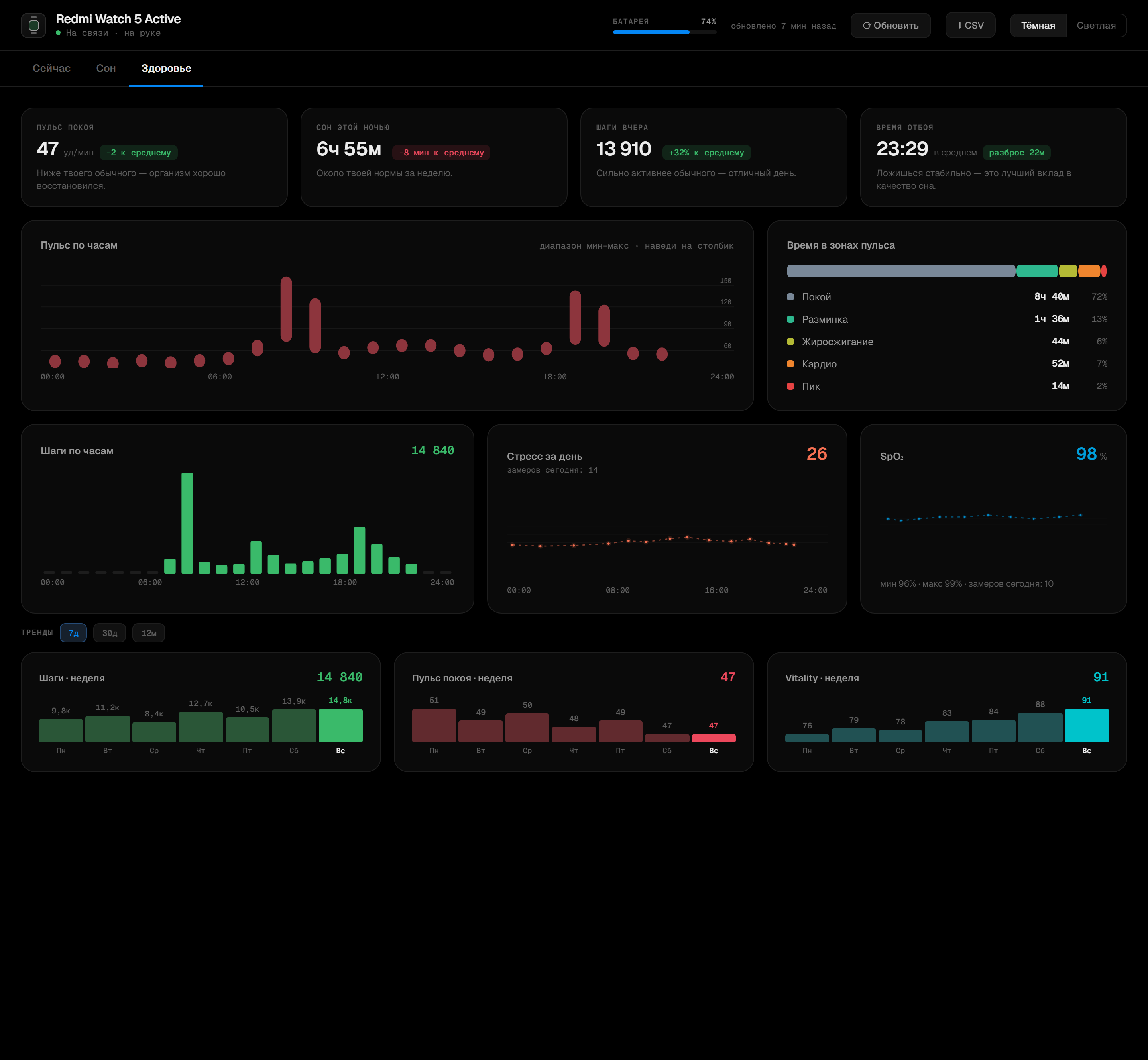

**健康** — 每小时心率、心率区间、步数、压力、SpO₂ 及每周趋势：
## 功能特性
- **实时仪表板** (`http://127.0.0.1:8765`) — 实时心率、目标圆环、按分钟绘制的心率/SpO₂/压力曲线、心率区间、每小时步数。单页应用，支持深色/浅色主题，图表支持缩放和悬停查看。
- **带有睡眠分期的睡眠** — 顶级睡眠应用般的睡眠分期图（平滑的深度曲线）、夜晚睡眠评分、真实的深度/REM/浅度睡眠比例（如果手表未读取到分期，则显示“无数据”——参见“数据真实性”）。
- **睡眠引擎 / lucid** — 使用手表提供的 REM 阶段（当手表支持时），否则会根据统计出的 REM 时间窗口发送微弱的震动提醒——因为在该硬件上，心率无法区分 REM 阶段；在睡眠约 6 小时后提供**保证生效的智能闹钟**，并采用逐级唤醒机制（温和信号 → 蜂鸣 → 手表端硬件兜底闹钟）。
- **永久保存的趋势数据** — 7 天 / 30 天 / 12 个月；聚合数据永久保存。
- **与手表双向同步的任务** — 仪表板上的待办事项列表会镜像同步到手表的**原生“提醒”应用**中（不是通知！）：在 PC 上添加 — 出现在手腕上；在手表上勾选 — 在 PC 上显示为已完成。协议中的 Reminder 子类型已成功逆向并经过了硬件验证。
- **PC → 手表通知** 支持自定义图标（自定义位图，移植了像素格式转换），PC 端控制闹钟和震动，系统托盘支持。
手头没有硬件？打开 **`/demo`** — 这是一个基于合成的“完美一天”（逼真的心率、全满的圆环、极佳的睡眠数据）的演示页面，不会与真实数据混淆。
## 架构
垂直切片设计：通用底层模块位于 `core/` 目录，每个功能是 `features/` 中的独立文件夹（代码结构映射详见 [`FEATURES.md`](FEATURES.md)，开发约定详见 [`docs/CONVENTIONS.md`](docs/CONVENTIONS.md))：
| 层级 | 功能说明 |
|---|---|
| `core/client.py` | BT SPP 状态机：握手、数据帧、realtime、reconnect |
| `spp.py` / `xcrypto.py` / `miniproto.py` | v1/v2 数据帧封装、miwear-auth + AES-CTR、微型 protobuf |
| `activity.py` | 活动文件解析器（日/详情/睡眠/分期）— 与 Gadgetbridge **逐字节** 对齐 |
| `core/store.py` | SQLite（日/睡眠数据 — 永久保存，分钟级数据保存 90 天，采样数据保存 14 天，任务） |
| `core/router.py` | HTTP 路由器：各功能注册自己的路由 |
| `core/watch_io.py` | 单一 BT 通道仲裁器：优先级调度（闹钟 > lucid > 任务），去重 |
| `features/sleep/` | 睡眠引擎：纯逻辑核心 `decide()` + tick 循环（lucid、智能闹钟、自动夜间模式） |
| `features/todos/` | 任务：CRUD + 与手表原生提醒的双向同步 |
| `dashboard.py` | 状态管理 + `/state` 模型 + 应用构建 |
| `index.dc.html` | 前端（design-canvas HTML，`{{ }}` 数据绑定，标签页） |
| `service.py` | 监控程序：健壮启动、reconnect 循环、watchdog |
## 引以为傲的工程细节
- **真实蓝牙协议的逆向工程**，而非简单教程：加密握手、每包使用 IV=密钥的 AES-CTR、CRC-16/ARC、无外部依赖的 protobuf。所有内容都由模拟手表行为的离线测试覆盖。
- **逐字节对齐的活动文件解析器**，参考了 Gadgetbridge 的源代码——偏移量并非凭空猜测，而是与手表的真实 dump 进行了核对（dump 属于私人生物识别数据，未在仓库中公开；测试均运行合成测试用例）。
- **“寂静之夜”——从数据中发现的洞察。** 结果发现，每次我们轮询睡眠文件时，手表都会将其记录为一分钟的清醒状态（14 次轮询与同步时刻完全吻合），从而破坏了 REM 检测。解决方案：当用户睡觉时，完全不轮询手表——引擎依靠按秒计算的心率运行，在用户醒来后再进行一次性同步拉取整晚的数据。
- **手表原生“提醒”中的任务。** Reminder 子类型的 schedule 服务已从 Gadgetbridge 的 proto 文件中还原并在硬件上验证：通过 id 创建/删除，将手表的 ack 响应绑定到具体任务（基于单一通道的 FIFO 机制）。此外还捕捉到了一个固件 Bug——手表有时会在数据流中途返回**空列表**；简单的同步机制会将所有任务标记为“已完成”，因此 reconcile 操作要求满足“之前存在 + 连续两次轮询缺失”。
## 开发方式
开发规则固化在仓库的文件中，而不是依靠记忆：
- **[`docs/CONVENTIONS.md`](docs/CONVENTIONS.md)** — 事实来源：先计划后编码、层级划分、数据真实性、Definition of Done 检查清单。
- **5 个测试套件** (`run_tests.py`) — 通过纯逻辑核心 `decide()` 回放真实的睡眠记录，解析器合成字节测试用例，加密/帧封装，任务，通道仲裁器；`deploy.ps1` 在测试未通过时拒绝部署，`hooks/pre-commit` 阻止未通过的代码提交。
### 通过不变量而非肉眼捕获的 Bug
1. **睡眠解析器重复累加数据** — 手表在每次同步时都会追加数据包的副本；导致 REM 膨胀了 4 到 15 倍。通过校验“分期总和 == 总时长”发现。
2. **将零视为事实** — `rem = 0` 被显示为“无 REM”，尽管字节标志位表明“手表未测量分期”。通过检查原始字节发现 → 修正为“无数据”。
3. **闹钟在白天触发** — 发生在测试期间，通过提前预置的引擎决策日志捕获。修复：添加了“仅在夜间”的限制条件。
## 安装与运行 (Windows)
```
cd redmi_watch5_live
py -m pip install -r requirements.txt
# 1) 复制示例 config 并填入你的 COM 端口 + auth 密钥：
copy config.example.json config.json
py client.py --list # найти COM-порт спаренных часов
# 2) 启动服务（dashboard + 引擎）：
powershell -ExecutionPolicy Bypass -File deploy.ps1 # прогоняет тесты, стартует сервис
# dashboard: http://127.0.0.1:8765 · 无硬件 demo: http://127.0.0.1:8765/demo
# 测试：
py run_tests.py
```
### 两个必要条件
1. **Auth 密钥 (16 字节)。** 如果没有在 Mi Fitness 中配对获取的密钥，手表将拒绝连接。无法直接在 Windows 下提取——需要**使用一次 Android 设备**（方法见 Gadgetbridge wiki 的 “Pairing types and Auth Key”：配对时使用 `adb logcat`，或读取应用数据库）。密钥需放入 `config.json`（该文件已在 `.gitignore` 中 — 仓库仅包含 `config.example.json`）。
2. **手表的数据通道是单一的。** 当 PC 正在读取数据时，手机无法获取数据 — 请关闭 Mi Fitness / 将手表与手机解绑，否则 PC 无法获取 SPP 通道。
## 隐私
这些属于个人生物识别数据。已从仓库中**排除** (`.gitignore`)：`config.json`（手表密钥）、`history.db`（所有心率/睡眠历史记录）、日志，以及 `captures/*.bin`（真实的手册 dump — 解析器的本地 fixture，不包含在仓库中；`test_activity.py` 在文件不存在时会自动跳过并运行合成测试用例）。
## 测试与许可证
- `run_tests.py` = `selftest.py`（加密/帧封装/protobuf）+ `test_activity.py`（解析器：始终运行合成数据，如有本地真实 dump 则一并运行）+ `test_sleep_engine.py`（通过 `decide()` 回放真实睡眠记录）+ `test_todos.py` + `test_watch_io.py`。
- 协议来源为 Gadgetbridge 的 `service/devices/xiaomi` 包 (**AGPLv3**)：
