# 源头相机识别 -- 混合 PRNU + CNN

混合 PRNU + CNN 源头相机识别

一个混合深度学习框架，将基于 Wavelet 的 PRNU 提取与 CNN 特征学习相结合，用于数字图像取证中稳健的源头相机识别。

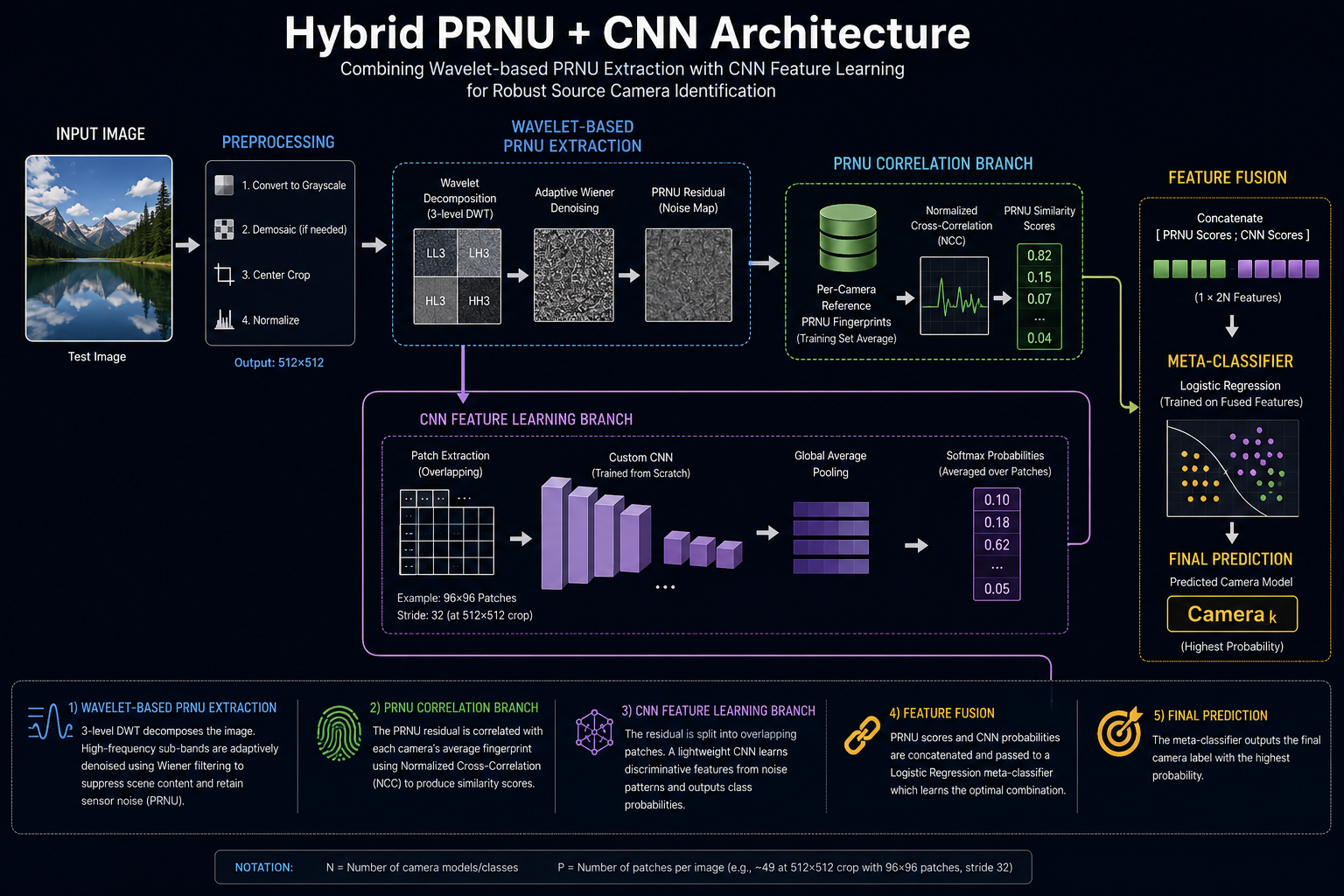

## 概述 本仓库实现了一个用于**源头相机识别**的 **Hybrid PRNU + CNN** 框架，将经典的**Photo Response Non-Uniformity (PRNU)** 指纹与深度卷积神经网络特征相结合。与单独使用任一方法相比，融合后的表示显著提高了分类准确率，使该系统适用于数字图像取证和相机归属研究。 ## 架构

## 目录 - 概述 - 结果 - 架构 - 项目结构 - 安装说明 - 数据集 - 训练 - 交叉验证 - 预测 - 演示 - 开发历史 - 参考文献 - 许可证 一个混合源头相机识别系统，将经典的 Sensor Pattern Noise (SPN/PRNU) 相关性与一个从零开始训练的小型 CNN 相结合， 并通过逻辑回归元分类器进行融合。它最初是一个 B.Tech 毕业设计项目，后来从零开始重建为一个可复现的、 经过测试且基准测试诚实的 pipeline。 ## 结果 在一个包含 10 个相机型号的数据集（Kaggle 的 "IEEE's Signal Processing Society -- Camera Model Identification" 数据集；在原始分辨率裁剪后每个相机 200 张图像 -- 参见 [数据集](#using-a-public-dataset-kaggles-camera-model-identification-set)）上进行训练和评估。 | 指标 | 结果 | |---|---| | **5 折交叉验证准确率** | **92.17% ± 1.57%** (每次拆分: 93.75%, 92.50%, 89.17%, 92.92%, 92.50%) | | 单次留出测试集运行 | 94.58% | | -- 仅 CNN 分支 | 74.17% | | -- 仅 PRNU 相关性分支 | 80.00% | | -- **混合 (融合)** | **94.58%** | **该融合方法大幅超越了两个单独的分支** (74.17% / 80.00% 单独运行对比 94.58% 融合运行) -- 这是本项目的核心实证发现： 元分类器确实是在融合来自每个分支的互补 信号，而不是仅仅选择较好的那一个。有关 这些数字来源的完整的、带时间戳的、未经编辑的输出，请参见本仓库中的 `reports/results.txt` 和 `reports/cross_validation.txt`。   上述每一个数字都可以从本仓库端到端地复现（参见 [分步指南](#step-by-step-guide)）-- 这里没有任何事后的 手动调整或选择性报告；`cross_validate.py` 和 `hybrid_train.py` 会自动将每次运行的结果追加到 `reports/` 中， 无论成败。 ## 开发历史 这个 pipeline 经历了多次真实的、有据可查的迭代 -- 一个天真的 高斯模糊 "SPN" 提取方法将整张照片缩放（破坏了它试图测量的 逐像素噪声），一个在噪声数据上训练不足的 ImageNet 预训练 CNN 分支，以及在真实硬件上将相机类别从 5 个扩展到 10 个时暴露出的三个独立的内存错误。这些 问题中的每一个都找到了根本原因并进行了修复，而不是采取临时方案 -- 要查看 完整的记录，包括出了什么问题、为什么出问题以及实际的修复方法是什么，请参见 [CHANGELOG.md](CHANGELOG.md)。这段历史被有意保留 下来，而不是被掩盖：它是关于这个结果实际上是如何达成的 更诚实的记录。 ## 为什么是重新设计，而不仅仅是减少图像 在约 700 张训练图像上微调 DenseNet121 的最后 15 层 (v1) 已经 显示出训练和验证准确率之间存在过拟合差距。 如果用每个类别约 140 张训练图像 (v2 的原始数量) 做同样的事情，情况会 更糟。这个版本没有采取“相同的模型，更小的数据集”的做法，而是围绕三个原则重新设计了 pipeline： 1. **提取更好的信号**，以便模型需要更少的数据来学习。 2. **从相同的图像中获取更多有效样本**，而不是要求 提供更多图像。 3. **针对它天然适合的问题部分，使用一种几乎不需要数据的经典技术**， 而不是要求 CNN 从头开始学习 所有内容。 ## 与 v1 的区别 | | v1 | v2 (本项目) | |---|---|---| | 噪声提取 | 高斯模糊 "高通" (粗糙) | 小波域自适应维纳降噪 (Lukás/Fridrich/Goljan 风格的 PRNU) | | 残差提取区域 | 整个图像缩放至 128x128 | 原始分辨率中心裁剪 (默认 512x512) -- 缩放整张照片会模糊逐像素的 PRNU | | 骨干网络 | DenseNet121，微调最后 15 层 (约 8M+ 可训练参数) | 小型自定义 CNN，完全从零开始训练 (约 0.3M 参数) -- ImageNet 特征不能很好地迁移到噪声残差数据 | | 输入单元 | 整个 128x128 图像 | 每张图像多个 96x96 重叠的 patch (在 512x512 裁剪下约 49 个 patch/图像) | | 经典 PRNU 匹配 | 未使用 | 每个相机平均的指纹 + 归一化互相关性 | | 最终决策 | 仅使用 CNN softmax | 堆叠元分类器 (Logistic Regression) 融合 PRNU 相关性分数 + CNN 分数 | | 准确率估计 | 单一训练/验证/测试集拆分 | `cross_validate.py` 通过多个随机种子重复整个 pipeline -> 平均值 +/- 标准差 | 这本质上是原始报告中对比 表里的 **"Hybrid SPN + CNN"** 行 -- 得到了正确的实现，而不是 实际构建的仅含 CNN 的 pipeline。 ## 混合 pipeline 的工作原理 ``` ┌─────────────────────────┐ │ Wavelet-based PRNU │ Input image → │ residual extraction │ └──────────┬──────────────┘ │ ┌─────────────┴─────────────┐ ▼ ▼ ┌────────────────────┐ ┌───────────────────────┐ │ Correlate against │ │ Split into patches -> │ │ 5 camera reference│ │ custom CNN (scratch) │ │ fingerprints │ │ classifier -> avg. │ │ -> 5 scores │ │ softmax -> 5 scores │ └──────────┬──────────┘ └───────────┬────────────┘ │ │ └───────────────┬──────────────┘ ▼ Logistic Regression meta-classifier │ ▼ Final predicted camera ``` ## 项目结构 ``` source-camera-id-v2/ ├── README.md ├── CHANGELOG.md ├── LICENSE ├── requirements.txt ├── requirements-dev.txt ├── .gitignore ├── .github/workflows/tests.yml <- CI: runs unit tests on every push ├── data/raw/ <- your dataset (any camera names -- auto-discovered) ├── src/ │ ├── prnu_extraction.py <- wavelet PRNU, native-res center crop, patches, │ │ fingerprints, NCC, CNN input normalization │ ├── dataset.py <- auto-discovers camera classes, fingerprint/classifier │ │ split (returns whole-image residuals, not patches) │ ├── patch_sequence.py <- lazily extracts+normalizes patches per training batch │ │ (bounded memory regardless of dataset size) │ ├── cnn_branch.py <- small custom CNN, trained from scratch, regularized │ ├── hybrid_train.py <- trains CNN + meta-classifier, evaluates, saves class_names.json │ ├── cross_validate.py <- repeated-split robustness check │ ├── reporting.py <- saves training curves / confusion matrix / logs │ └── predict.py <- single-image end-to-end inference ├── tests/ <- unit tests (no dataset needed), run via pytest │ ├── test_prnu_extraction.py │ ├── test_dataset.py │ ├── test_patch_sequence.py │ ├── test_hybrid_train.py │ └── test_prepare_camera_dataset.py ├── scripts/prepare_camera_dataset.py <- shrink a public dataset (e.g. Kaggle's) into │ a small, repo-friendly data/raw/ folder ├── saved_models/ <- cnn_branch.keras, meta_classifier.joblib, │ fingerprints.npy, class_names.json ├── reports/ <- auto-generated figures + results logs ├── demo/app.py <- free Gradio demo └── notebooks/ ``` ## 分步指南 ### 1. 环境 ``` git clone https://github.com//source-camera-id-v2.git cd source-camera-id-v2 python -m venv .venv && source .venv/bin/activate # Windows: .venv\Scripts\activate pip install -r requirements.txt ``` ### 2. 添加你的数据集 你有两个选择。 **选项 A -- 你自己的数据集 (如前所述)：** 在 `data/raw/` 下每个相机一个文件夹，例如 `data/raw/Phone_1_Samsung_S3Mini/`。无需在 代码中编辑任何内容 -- `dataset.py` 会自动从这些文件夹名中发现相机类别。 **选项 B -- 公共基准测试数据集 (如果要将准确率推得更高，推荐使用)：** 参见下文的“使用公共数据集”。如果你想 有把握地达到 90% 以上，这是值得尝试的途径 -- 你自己的小数据集是一个合理的概念验证，但在这个问题中，准确率在很大程度上随着你拥有的每台相机的干净图像数量而扩展，而公共基准测试 数据集拥有的数量要多得多。 无论哪种方式，这个 pipeline 都会自动保留每台相机 `--fingerprint-n` 张 图像 (默认为 40 张) 纯粹用于构建每台相机的 PRNU 指纹， 并使用其余的图像进行 CNN 分支的训练/验证/测试集拆分 -- 你 不需要自己分离这些。 **重要提示：** `--crop-size` (默认 512) 必须小于你的 源照片的短边 -- 这是原始分辨率的裁剪，而不是 缩放 (参见 prnu_extraction.py)。如果你的图像特别小，请相应地降低 `--crop-size`。 ## 使用公共数据集 (Kaggle 的 Camera Model Identification 数据集) **关于 Dresden 的说明：** Dresden Image Database 过去是这项特定任务的 标准推荐，但截至今日，多份独立报告称其原始下载 主机不可用/已失效。我不建议你去追逐一个可能已经失效的学术镜像。 **推荐替代方案：Kaggle 的 "IEEE's Signal Processing Society - Camera Model Identification" 数据集** (在 kaggle.com 上搜索 `sp-society-camera-model -identification`，或者一旦你接受了比赛规则，通过 Kaggle CLI 使用 `kaggle competitions download -c sp-society-camera-model-identification`)。它非常适合这个 pipeline： - **10 款不同的相机型号，每款一个物理设备，每台设备 275 张 全分辨率图像** (总共 2,750 张图像) -- 不同*型号*分类是这项任务中更简单、分离度更好的版本 (也是在干净数据下原始 PRNU 文献报告接近完美准确率的那种)，而且它和你项目已经使用的任务结构是一样的。 - 它是一个真实的、可引用的、已发布的基准测试 (一次真正的 IEEE 赞助 比赛)，对于报告来说，这是一个比不可验证/失效链接更强的方法论说明。 - 它的 `train/` 文件夹已经布局为每个相机 型号一个子文件夹 -- 这正是 `prepare_camera_dataset.py` 的文件夹模式所期望的， 无需重新组织。一旦你下载了它，请验证确切的类别文件夹名称 (我是从比赛的公开文档中回忆起的可能名称，而不是照着我面前的一页打字) -- 无论 哪种方式，`dataset.py` 都会自动发现 `data/raw/` 下实际存在的任何 文件夹名称，因此无论如何都不需要硬编码或编辑任何内容。 **不要将原始数据集提交到 git。** 即使是几百 MB 也就 超出了一个 git 仓库应该承载的容量，而且 GitHub 积极劝阻大型 仓库。`data/raw/` 已经被 gitignore 忽略了。相反： - 将你在本地准备好的数据集仅保留在本地。 - 提交 `scripts/prepare_camera_dataset.py`、你的 `saved_models/` 制品以及 `reports/` (这些都很小) -- 任何人都可以通过针对免费下载的 Kaggle 源重新运行准备脚本来复现你的 确切数据集。这比一个包含大型二进制文件的仓库更强大、更专业 -- 而且它完全避免了 "1-1.5GB 仓库" 的担忧，因为数据集大小的任何内容都不会 触及 git。 **准备一个小型且适配 pipeline 的数据集：** 这个 pipeline 永远只需要每张图像的原始分辨率中心裁剪 (而不是整个 数百万像素的原始图像 -- 参见 `prnu_extraction.py`)，因此 `scripts/prepare_camera_dataset.py` 预先将每张选定的图像裁剪一次， 并且只保存该裁剪部分 -- 通常会将多 GB 的源数据 缩小到几百 MB，并且**不会损失 PRNU 信号质量**，因为 裁剪部分是图像中 pipeline 唯一会查看的 部分。 ``` cd scripts # Kaggle 的 train/ 文件夹已经为每个相机型号包含了一个子文件夹： python prepare_camera_dataset.py \ --input-dir /path/to/sp-society-camera-model-identification/train \ --output-dir ../data/raw \ --per-camera 200 --crop-size 768 --jpeg-quality 95 --max-total-mb 1200 ``` 该脚本在写入任何内容之前会估计总输出大小，如果 超过 `--max-total-mb` (默认 1200，即约 1.2GB -- 符合 典型的“保持适合作品集”的预算)，则会中止 -- 如果是这样，请降低 `--per-camera`、 `--crop-size` 或 `--jpeg-quality`，或者传递 `--force` 以继续 执行。存储比你的训练 `--crop-size` 稍大一点的裁剪 (例如存储 768 对比 训练 512) 会留有余地，使得 pipeline 自己的 裁剪永远不会正好落在边缘。 由于 Kaggle 训练集中每台设备只有 275 张图像，`--per-camera 200` 使用了大部分可用的图像，同时留出一些供你在看起来不对劲时手动 查看。然后只需训练 -- **无需编辑代码**， `dataset.py` 会自动从 `prepare_camera_dataset.py` 生成的任何文件夹中发现相机类名： ### 3. 训练混合 pipeline ``` cd src python hybrid_train.py --epochs 40 --batch-size 32 --fingerprint-n 40 --crop-size 512 ``` 最后，它会打印： - 在留出测试集上的融合混合准确率， - 完整的分类报告 + 混淆矩阵， - **诊断性的仅 CNN 和仅 PR 的准确率**，以便你可以确切地看到 融合效果比单独使用任一分支高出多少 -- 对于 你报告的“结果与分析”部分很有用。 它还会从这次确切的运行中**自动保存**： - `reports/figures/training_curves.png` -- 训练/验证准确率与损失对比 epoch - `reports/figures/confusion_matrix.png` -- 一张热力图，可直接放入 报告或幻灯片中 - `reports/results.txt` -- 追加记录的、带时间戳的日志，包含每次运行的 准确率数字和分类报告 这些都是直接根据 pipeline 在你的图像上实际测量出的结果生成的 -- 没有什么需要手动填写的，而且每次运行都会在 `results.txt` 中保留自己的带时间戳的记录，因此你最终 报告中的数字可以追溯到特定的某次运行。 制品将保存到 `saved_models/`：`cnn_branch.keras`、 `meta_classifier.joblib`，`fingerprints.npy`。 ### 4. 获得可靠的准确率估计 (鉴于数据集较小，推荐此项) ``` python cross_validate.py --n-splits 5 --epochs 25 ``` 在 5 个随机拆分中重复整个 pipeline (新的指纹集，新的 CNN 训练，新的 元分类器)，并报告平均准确率 +/- 标准差 -- 在答辩/报告中，这比单次运行的数字更有说服力，特别是在 这种数据集规模下。还会向 `reports/cross_validation.txt` 追加摘要。 ### 5. 运行单元测试 (可选，但在你依赖结果之前推荐运行) ``` pip install -r requirements-dev.txt cd src && python -m pytest ../tests -v ``` 这些测试会检查核心的 PRNU 数学原理 (残差提取、分块、指纹 相关性)，并专门防止在 v2.1 中修复的 CNN 输入归一化 bug 再次出现。它们在几秒钟内就能运行完，并且不需要你的 数据集。GitHub Actions 工作流 (`.github/workflows/tests.yml`) 会在 每次推送时自动运行它们。 ### 6. 对新图像进行预测 ``` python predict.py --image /path/to/photo.jpg ``` 打印出融合预测以及两个分支的原始分数，以便你可以看到 *为什么*它做出了这样的决定 (例如，“PRNU 强烈倾向于 Phone 3，而 CNN 在 Phone 3 和 Phone 4 之间犹豫不决，融合决策：Phone 3”)。 ### 7. 免费的交互式演示 ``` cd .. python demo/app.py ``` 或者在 Hugging Face Spaces 上免费部署 (步骤与 v1 的 README 相同)： 创建一个 Gradio Space，推送 `demo/app.py`、`requirements.txt`、`src/` 以及 你的 `saved_models/` 制品。 ### 8. 发布到 GitHub ``` git init && git add . && git commit -m "Hybrid PRNU + CNN source camera identification (refined, low-data)" git branch -M main git remote add origin https://github.com//source-camera-id-v2.git git push -u origin main ``` ## 关于设计选择的说明 - **为什么对于 CNN 分支使用 patch 而不是整张图像**：PRNU 是一种 像素级的统计属性，而不是全局形状特征 -- 网络 不需要看到整张照片就能估计其噪声是否与某台 相机匹配。Patch 可以让你从一张图像中反复提取该 信号，这正是小型数据集所需要的乘数。 - **为什么指纹集要与 CNN 的数据分开**：通过平均来构建 PRNU 指纹并不是过拟合意义上的“训练” (场景内容相互抵消，传感器图案不会)，因此可以安全地 将这些图像视为免费的额外证据，而不是 CNN 分支 正在争夺的数据。 - **为什么元分类器使用 Logistic Regression 而不是另一个 CNN**：由于 只有 10 个输入特征 (5 个相关性分数 + 5 个 CNN 分数) 以及几 百个图像级别的训练样本，线性模型具有正确的 复杂度 -- 任何更复杂的方法都有可能导致融合步骤 本身发生过拟合。 ## 局限性 (沿用以往，仍然适用) - 封闭集：只能识别经过训练的 5 个特定的物理设备。 - PRNU 类的方法仍然对重度压缩/裁剪很敏感。 - 在此设计下，每台相机 200 张图像是可行的，但更多的数据 (特别是 更多用于构建指纹的图像) 仍然可能进一步改善结果 -- 如果你以后能收集到更多数据，首先提高 `--fingerprint-n` 是最高杠杆率的改变。 ## 关于报告结果的说明 本 README 示例中的每一个准确率数字都是说明性的，而不是 承诺 -- 你的实际数字取决于你的数据集、硬件和 随机性。`hybrid_train.py` 和 `cross_validate.py` 将它们的输出 直接从实际运行写入到 `reports/` 中，并带有时间戳，因此无论最终 出现在你的项目报告或幻灯片中的是什么，都可以追溯到代码的 一次特定执行。如果审稿人或主考官问“你能给我看看 这次运行吗”，`reports/results.txt` (或 `cross_validation.txt`) 就是答案 -- 这种可追溯性对你的成绩和你的可信度来说，比稍微高一点 的数字更有价值，而且在答辩中进行辩护时压力也 更小。 ## 参考文献 1. Lukás, J., Fridrich, J., & Goljan, M. (2006). Digital camera identification from sensor pattern noise. *IEEE TIFS*, 1(2), 205-214. 2. Mihcak, M. K., Kozintsev, I., & Ramchandran, K. (1999). Spatially adaptive statistical modeling of wavelet image coefficients and its application to denoising. *ICASSP*. 3. Huang, G., et al. (2017). Densely connected convolutional networks (说明为什么 v1 使用 DenseNet121 的背景信息). *CVPR*. ## 许可证 MIT -- 参见 [LICENSE](LICENSE)。
