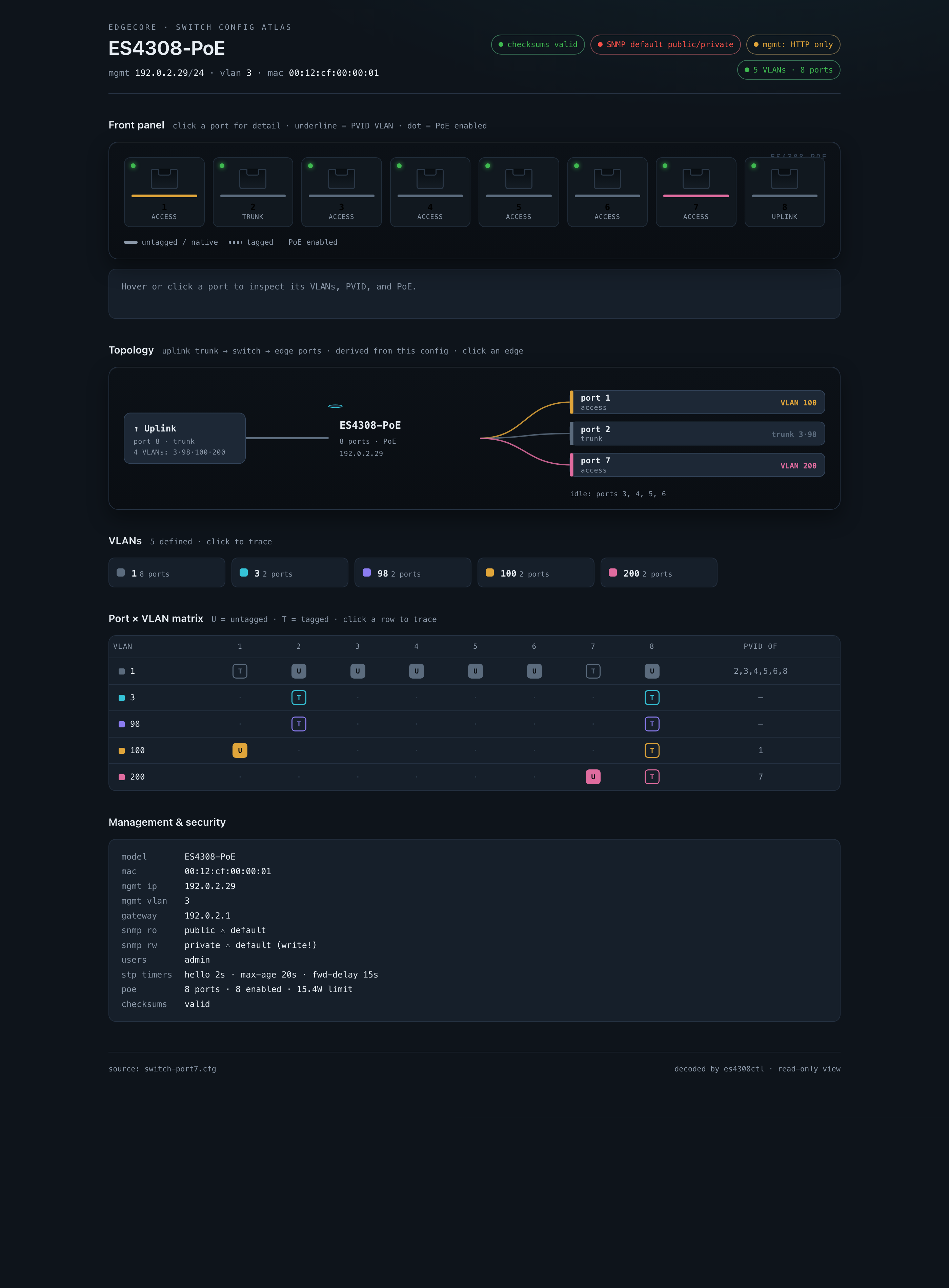

# es4308cfg — 逆向工程一款已停产交换机的配置格式 [](https://github.com/dlorent/es4308cfg/actions/workflows/ci.yml)  *`es4308ctl atlas` 将一个 `switch.cfg` 转化为交互式仪表盘 —— 前面板、 端口×VLAN 矩阵、拓扑结构、安全态势。（基于经过脱敏处理的示例渲染。）* ``` # Rust：单一 static binary — 解码为 JSON、人类可读摘要、验证 cd es4308cfg && cargo run -qr -- show ../samples/switch-port7.cfg cargo run -qr -- decode ../samples/switch-port7.cfg # -> JSON # Python：相同的解码功能，加上交互式 atlas 和 config-as-code python3 es4308ctl/cli.py atlas samples/switch-port7.cfg # -> edgecore.html just check # run everything CI runs: rust + python + kaitai + cross-check + leak ``` 该 Python 工具是**纯标准库**（无需 `pip install`），在纯净的 Python 3.9+ 环境下即可运行。Rust 编解码器 需要 `cargo`；编译 Kaitai 规范需要 Java + `kaitai-struct-compiler`（Kaitai *Web IDE* 则两者都不需要）。如果你安装了 [nix](https://nixos.org)，`nix develop` 可为你提供一个 包含完整工具链的 shell，而 `just check` 会运行全套测试。 范围说明：仅针对**单一 ES4308-PoE 设备**进行了验证；其他设备/固件版本 可能有所不同。所有操作均在经过脱敏的 [`samples/`](samples/) 上运行 —— 无需硬件。 **两套编解码器，交叉验证。** Rust crate（[`es4308cfg/`](es4308cfg/)）是出货的 字节精确编解码器 + 单二进制 CLI（`decode`/`show`/`verify`/`dump`）。Python 工具 （[`es4308ctl/`](es4308ctl/)）是 RE + 工具层（全景图、YAML、diff），并自带 其解码器。它们是**同一规范的独立实现**，CI 断言它们 在每个样本上产生完全相同的解码输出（[`tools/crosscheck.py`](tools/crosscheck.py)） —— 因此这种重复是一种差异测试，而非冗余代码。 ## 它是如何被破解的 该格式是通过*差异分析*从一个 **1056 字节**的 blob 中恢复的：在 Web UI 中修改 一处，重新下载，进行 diff，重复此过程。完整方法见 [`es4308cfg/docs/RE-NOTES.md`](es4308cfg/docs/RE-NOTES.md)；字节级规范见 [`es4308cfg/docs/FORMAT.md`](es4308cfg/docs/FORMAT.md)。 1. **成帧。** `CONF ` magic，随后是 TLV 记录：`BA BE | type | flag | len(u16 be) | data`。 2. `0x0c..0x0f` 处的字节读取为 `01 15 73 88`，看起来完全像是一个 CRC。它们并不是 一个字段：它是一个常量、一个**校验和字节**，以及一个设备常量。真正的完整性校验是 两个普通求和 —— 位于 `0x06:07` 的 16 位主体和（其本身读取为 `4D 57`，ASCII 码的 "MW"： 第二个障眼法）以及位于 `0x0d` 的 8 位二进制补码求和。 3. **混淆字符串。** SNMP 社区字符串存储为 `char + index`；减去 位置后，`70 76 64 6f 6d 68` 即变为 `public`。 4. **一种排列。** VLAN 成员资格是一个 bitmask，其端口→bit 映射*不*是 同一映射（`p1→0, p2→1, p3→2, p4→7, …`）。同样的排列再次出现在每端口 PVID 表（`entry = PVID << 4`）、速率/双工/流控数组以及 LLDP 表中，这也正是 我们确信它是结构特征而非巧合的原因。（PoE 的启用 bitmask 使用了不同的 半字节分割顺序；某厂商乐于在单个 blob 内混合使用各种约定。） 5. 最后，通过重构进行证明。编码器重新生成了一个真实的交换机变更 （`switch.cfg` + 添加 VLAN 200），且与交换机自身的导出文件**逐字节完全一致**。 ## 已验证（及未验证）的内容 | 元素 | 状态 | 证据 | |---|---|---| | 记录成帧（18 条记录） | ✅ 已验证 | `serialize(parse(x)) == x` — `roundtrip_byte_exact` | | 双重校验和 | ✅ 已验证 | 在所有样本上重计算 == 存储值 — `checksums_valid_on_samples` | | VLAN 成员资格 + 端口排列 | ✅ 已验证 | 解码与交换机的 `VidMasks` 在 11 个 VLAN 上匹配 — `test_golden` | | 每端口 PVID（`pvid<<4`，已排列） | ✅ 已验证 | 解码出的 VLAN 集合 + PVID 数组在**所有 7 个样本**上与手动验证的预言机核对一致 — `test_pvid_and_vlans_on_every_sample` | | 添加 VLAN 编码 | ✅ 已验证 | 逐字节复现了一个真实的交换机变更 — `reproduce_switch_port7_byte_identical` | | 配置 ⇄ YAML | ✅ 已验证 | 在所有样本上均实现字节精确的往返转换 — `test_yamlio` | | Rust 解码器 == Python 解码器 | ✅ 已验证 | 在所有 7 个样本上产生一致的解码 JSON — `crosscheck.py` (CI) | | `verify` 拒绝格式错误的输入 | ✅ 已验证 | 拒绝全零 / 溢出 / 尾部垃圾数据 — `test_verify` | | Kaitai 规范 | ✅ 可编译 + 解析 | CI 编译了 `spec/es4308.ksy` 并解析了一个样本 | | 每端口速率 / 双工 / 流控 | ✅ 已验证 | 4 项变更实现字节精确的往返转换 — `test_portcfg_poe_lldp` | | PoE 启用 + 优先级（半字节分割顺序） | ✅ 已验证 | 禁用 p3/p5/p6 → 掩码 `0xbc`；p6→Critical 落在半字节分割槽位上（而非 `PORT_BIT` 的位置） — `test_poe_priority_nibble_split` | | 每端口 LLDP 启用 | ✅ 已验证 | 禁用 p4/p6 追踪到 `PORT_BIT` 尾部 — `test_portcfg_poe_lldp` | | PoE 每端口限制 | 🟡 部分 | `009a`=15.4 W 已解码；仅采样到了统一的 802.3af 值 | | STP 计时器 | 🟡 部分 | 计时器与 RSTP 页面匹配；全局启用开关在二进制文件中尚未定位 | | `0x065` 每端口数组 bit | 🟡 部分 | 已定位（在成员资格更改时翻转），具体含义尚未解码 | | 入口帧类型（仅允许带 Tag） | 🟡 部分 | 可通过 Web UI 读取；其二进制位置尚未隔离 | | 记录 `0x03/0x0d/0x10/0x11/0x13/0x14` | ❔ 未知 | 原样保留 | | 实时写入 / 恢复 | ⛔ 不安全 | 测试中导致 NVRAM 损坏 — 已被隔离（[`docs/INCIDENT.md`](docs/INCIDENT.md)） | 仅有一个添加 VLAN 的编辑操作实现了端到端的逐字节复现（VLAN 200，端口 7/8）；这是一个强有力的 锚点，但并非详尽无遗的覆盖。 ## 工具集 | | | |---|---| | **Decode** | `cfg → JSON`（Rust *或* Python）：VLAN、每端口 tagged/untagged + PVID、速率/双工/流控、LLDP、PoE、STP 计时器、管理、SNMP、身份标识 | | **Single binary** | `es4308cfg decode\|show\|verify\|dump\|vlans` — 零依赖的 Rust CLI | | **Visualize** | `atlas` → 自包含的交互式 `edgecore.html` | | **Config-as-code** | `yamlio` — 字节精确的 `cfg ⇄ YAML` 往返转换 | | **Generate** | `generate --vid 205 --tagged 8 --untagged 5` → 一个字节能通过自检的配置。**注意：** 自检证明了*编码器的一致性*，**并不**意味着交换机会在上传时接受它 —— 刷入前请先验证。 | | **Formal spec** | [`spec/es4308.ksy`](spec/) — 在 [Kaitai Web IDE](https://ide.kaitai.io) 中打开样本，或生成 C++/Python/Go/… 解析器 | ## 仓库结构图 ``` samples/ sanitized sample configs (safe to publish; tests run on these) spec/ formal format spec — es4308.ksy (Kaitai) + usage es4308cfg/ Rust codec + single-binary CLI (parse/edit/decode/verify) + docs/{FORMAT,RE-NOTES}.md es4308ctl/ Python tool (decode/show/atlas/verify/diff/generate/yamlio + read-only web) bindiff/ a generic differential-RE harness distilled from this project (secondary) experimental/ the dangerous live write/restore path — quarantined; see docs/INCIDENT.md docs/ INCIDENT.md (post-mortem) + design notes tools/ sanitize.py (scrub captures), leakscan.py (repo-wide), crosscheck.py (rust↔python) flake.nix · justfile pinned toolchain (`nix develop`) + one-command checks (`just check`) ``` ## 安全性 配置**下载和解码是只读且安全的。** 在测试期间，向交换机进行**写入**损坏了 身份标识/MAC 记录（表单会写入固定的 NVRAM 块），因此整个 路径被隔离在 [`experimental/`](experimental/) 中，事后分析记录在 [`docs/INCIDENT.md`](docs/INCIDENT.md) 中。不要将其指向你无法恢复的交换机。 样本已**脱敏**（合成的 MAC / RFC-5737 管理用 IP；SNMP 的 `public`/`private` 是 厂商默认值，并非机密）。真实→合成的映射关系存在于被 gitignore 的清单中，而 非受追踪的源码中，并且 [`tools/leakscan.py`](tools/leakscan.py) 会在 CI 中运行，以断言**任何受追踪的文件中都不会出现真实的 标识符**（不仅仅是样本文件）。采用 MIT 许可证。

标签：JS文件枚举, Kaitai, Python, Rust, 云资产清单, 可视化界面, 无后门, 编解码器, 网络流量审计, 网络设备, 逆向工具, 逆向工程, 配置解析
