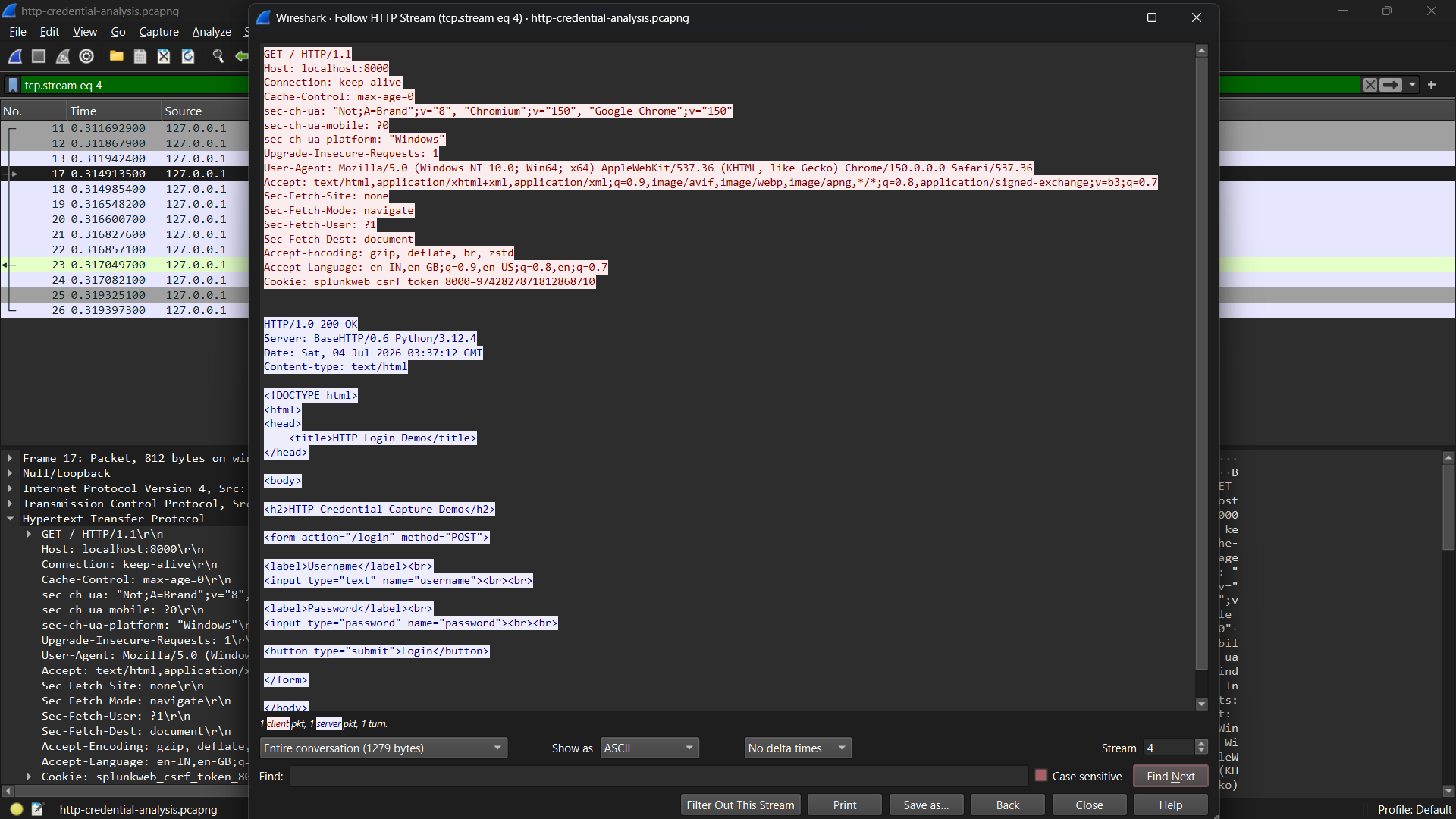

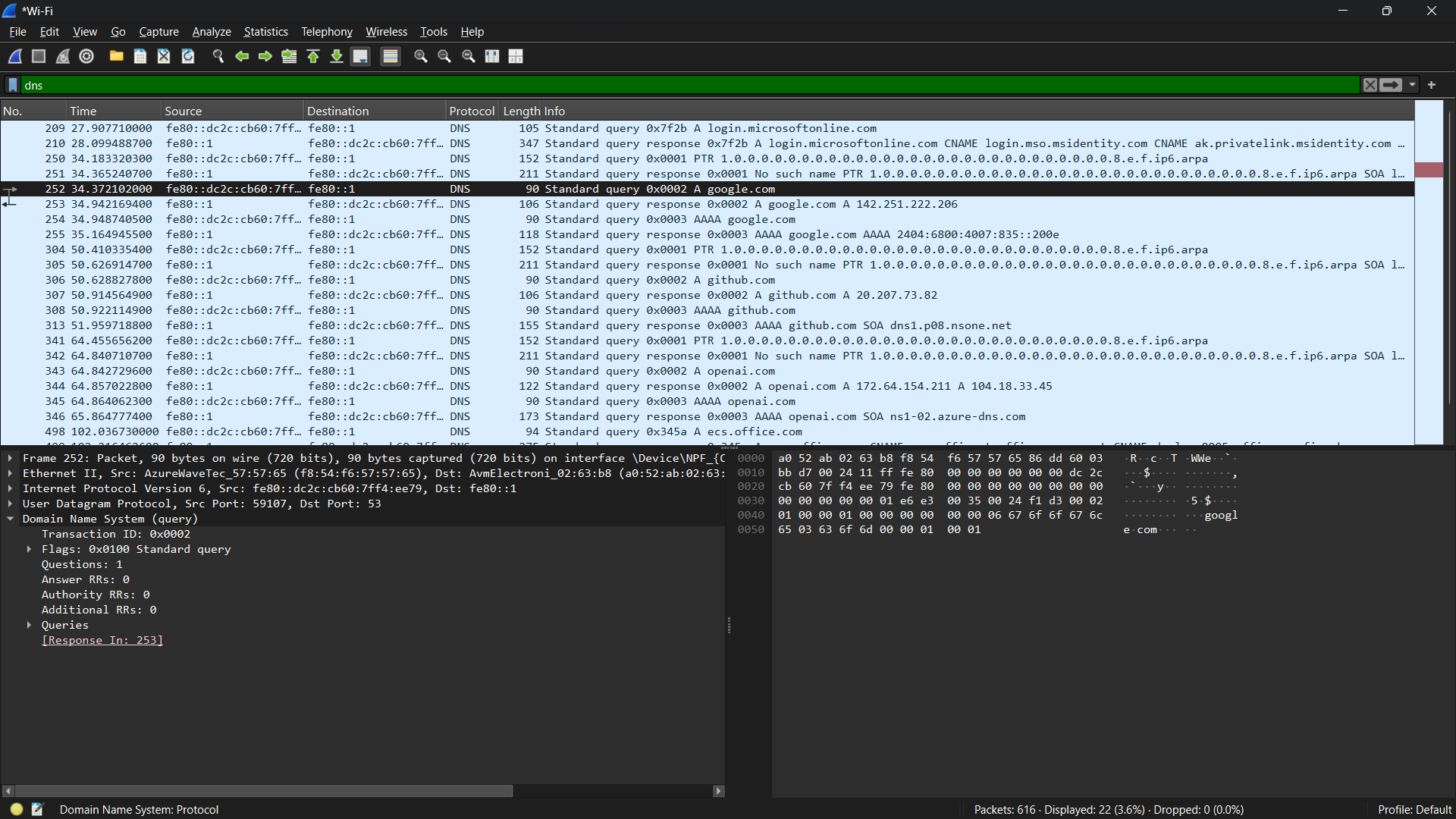

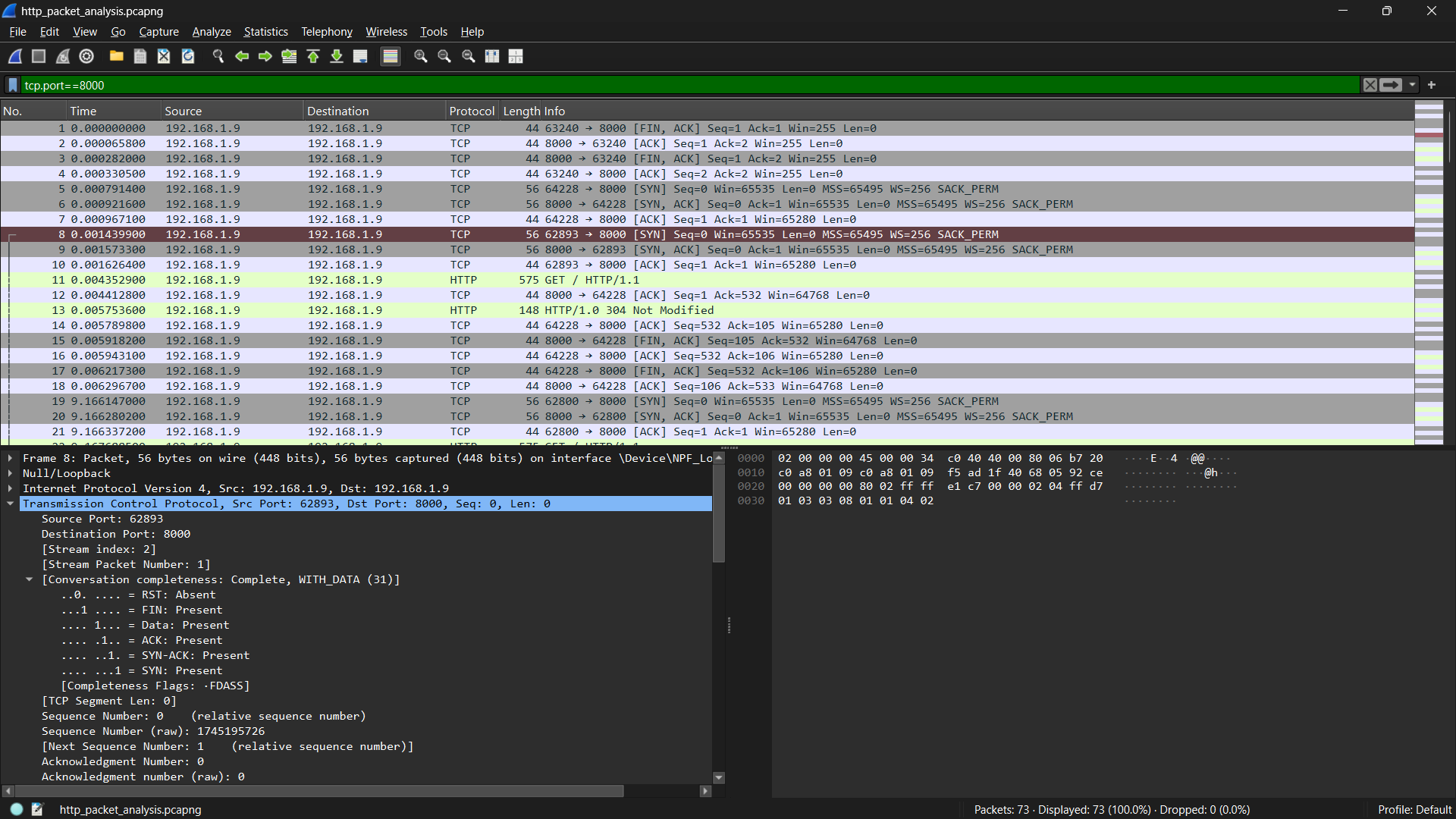

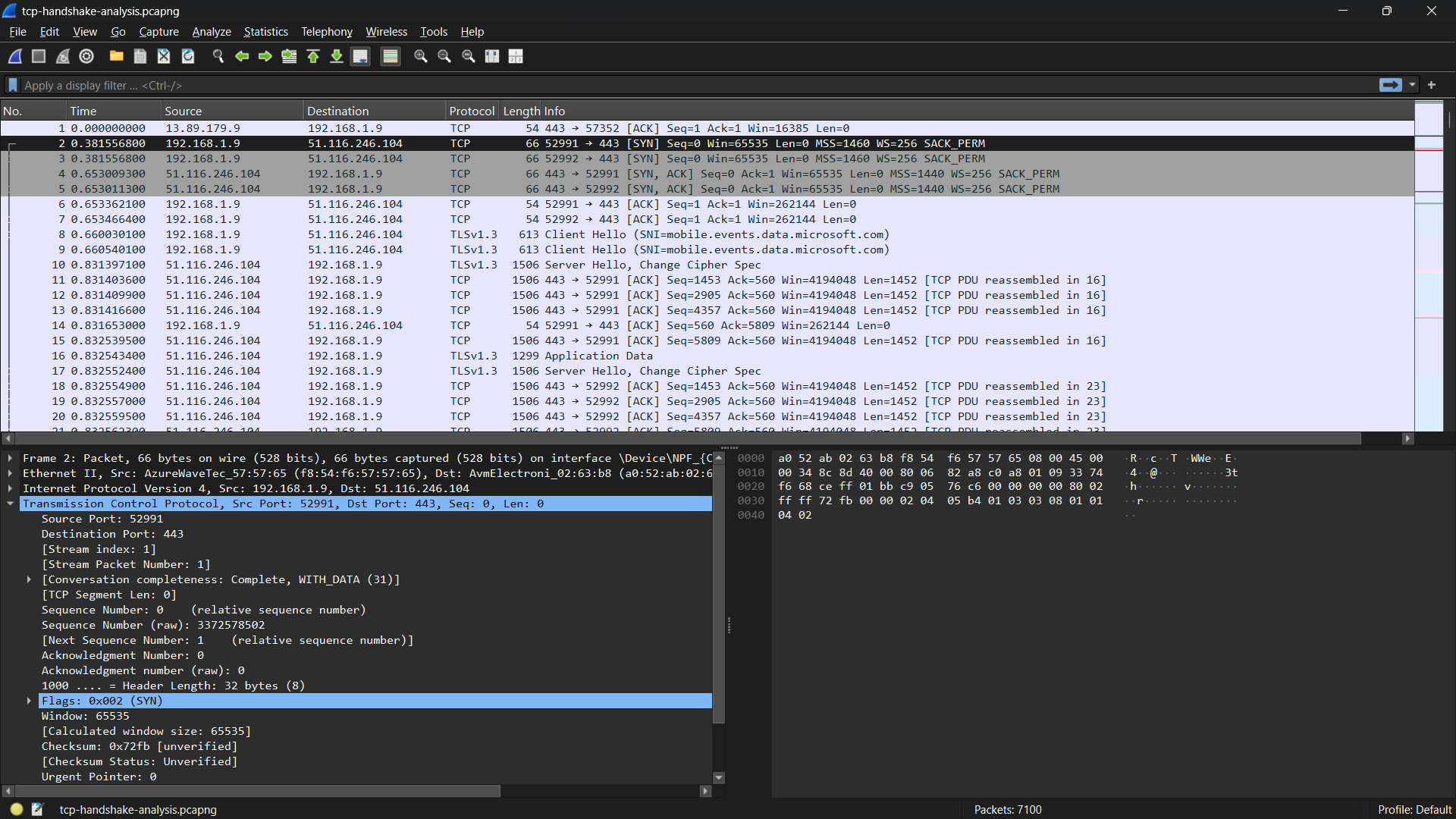

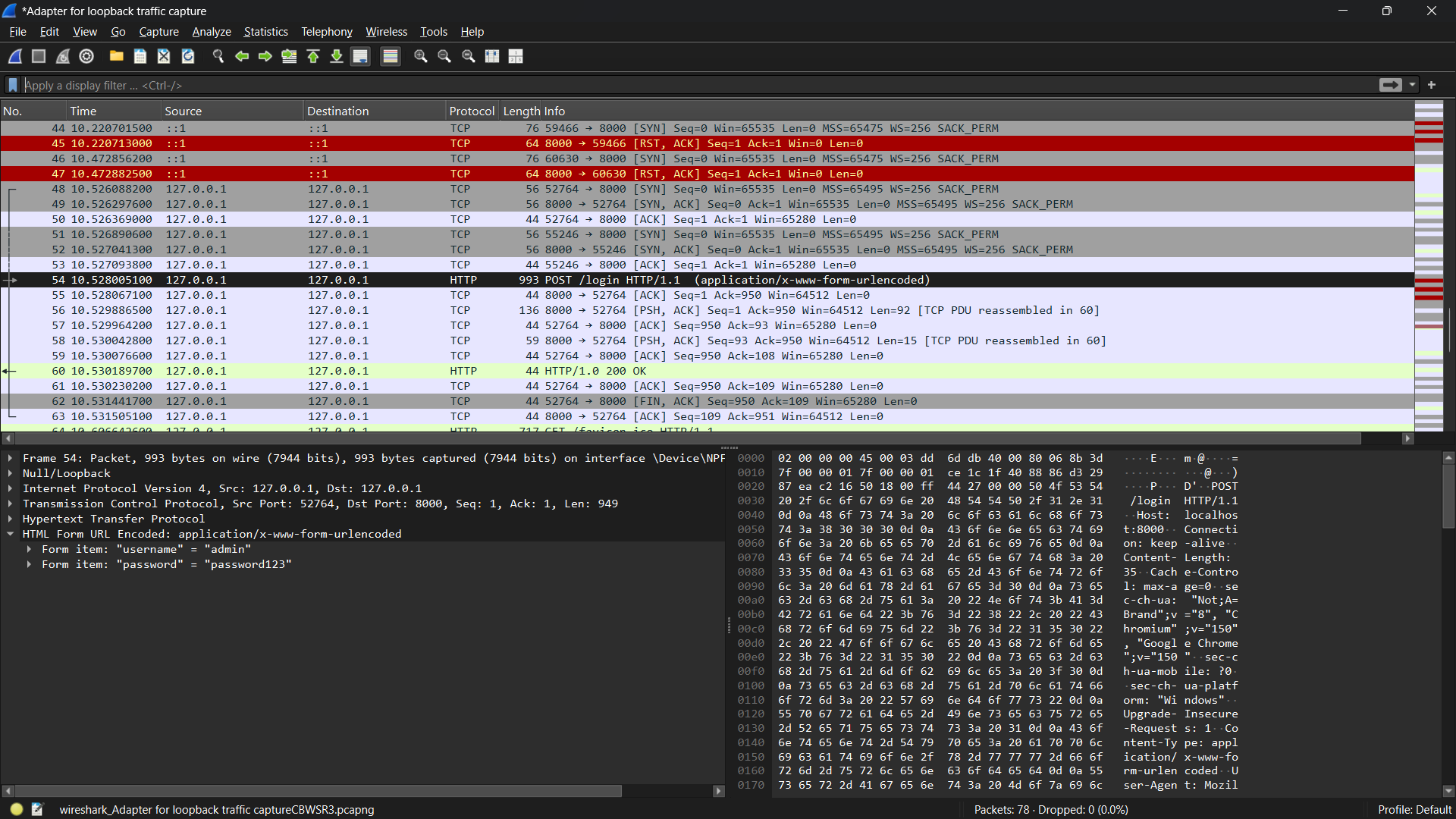

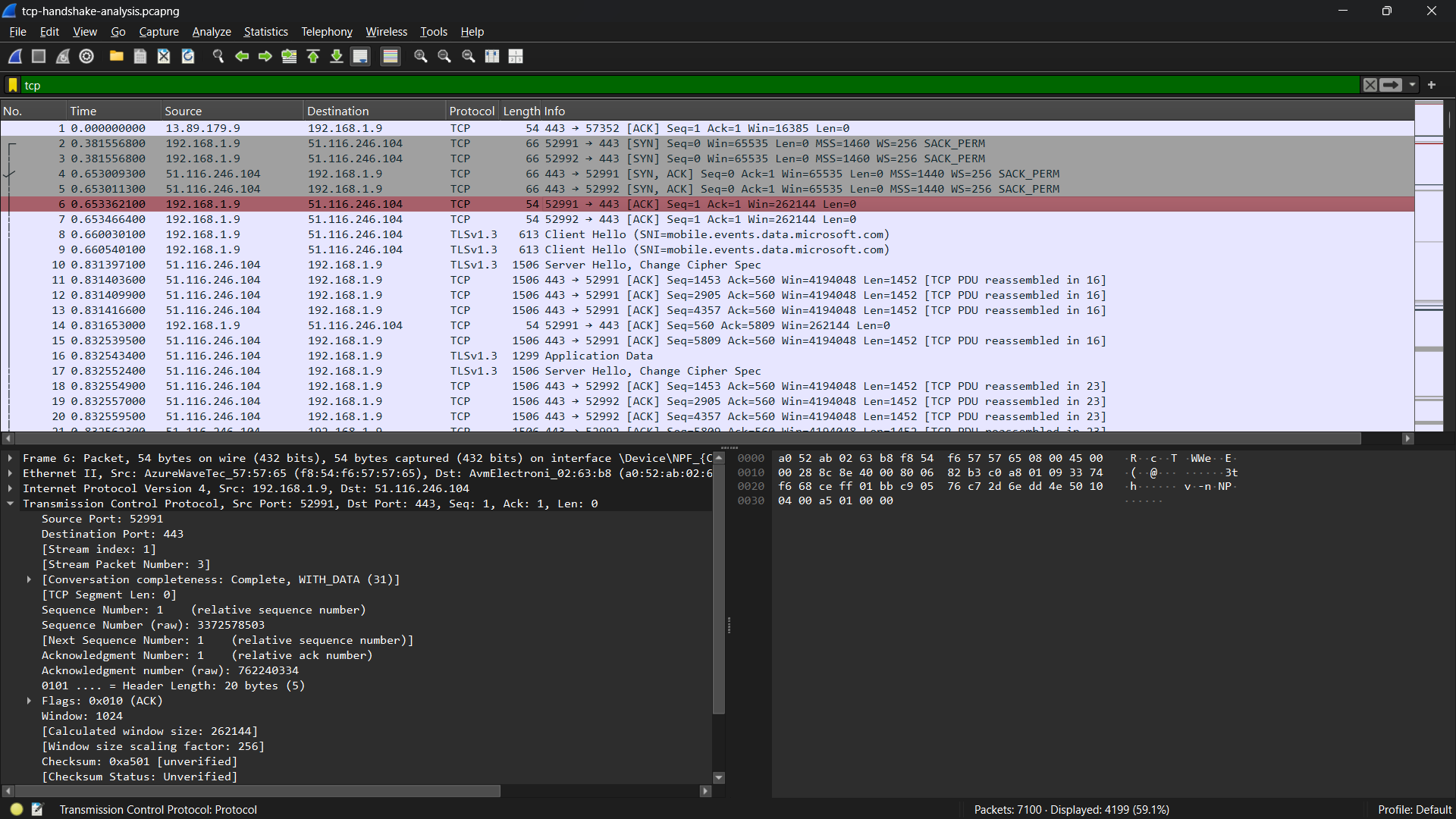

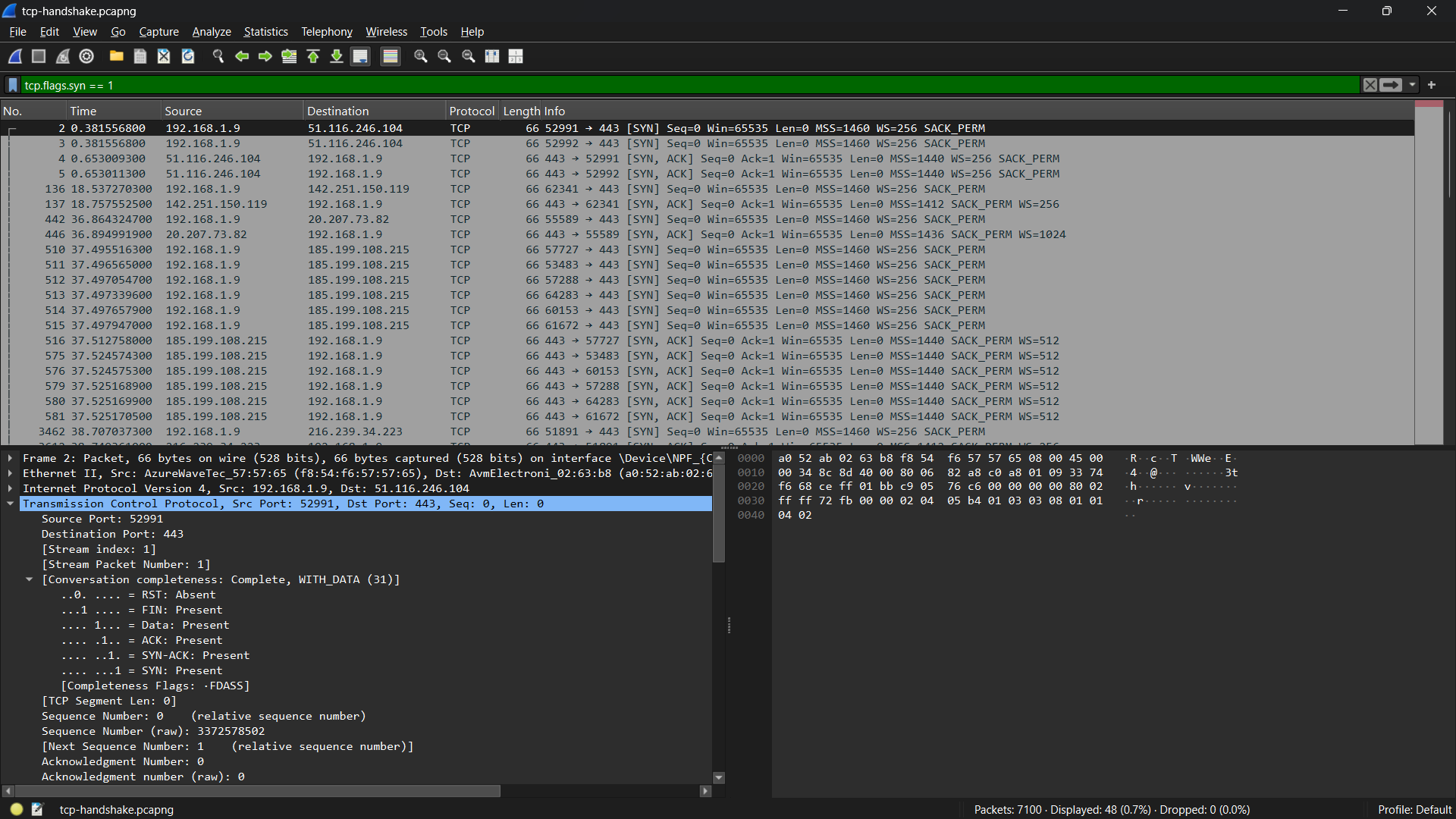

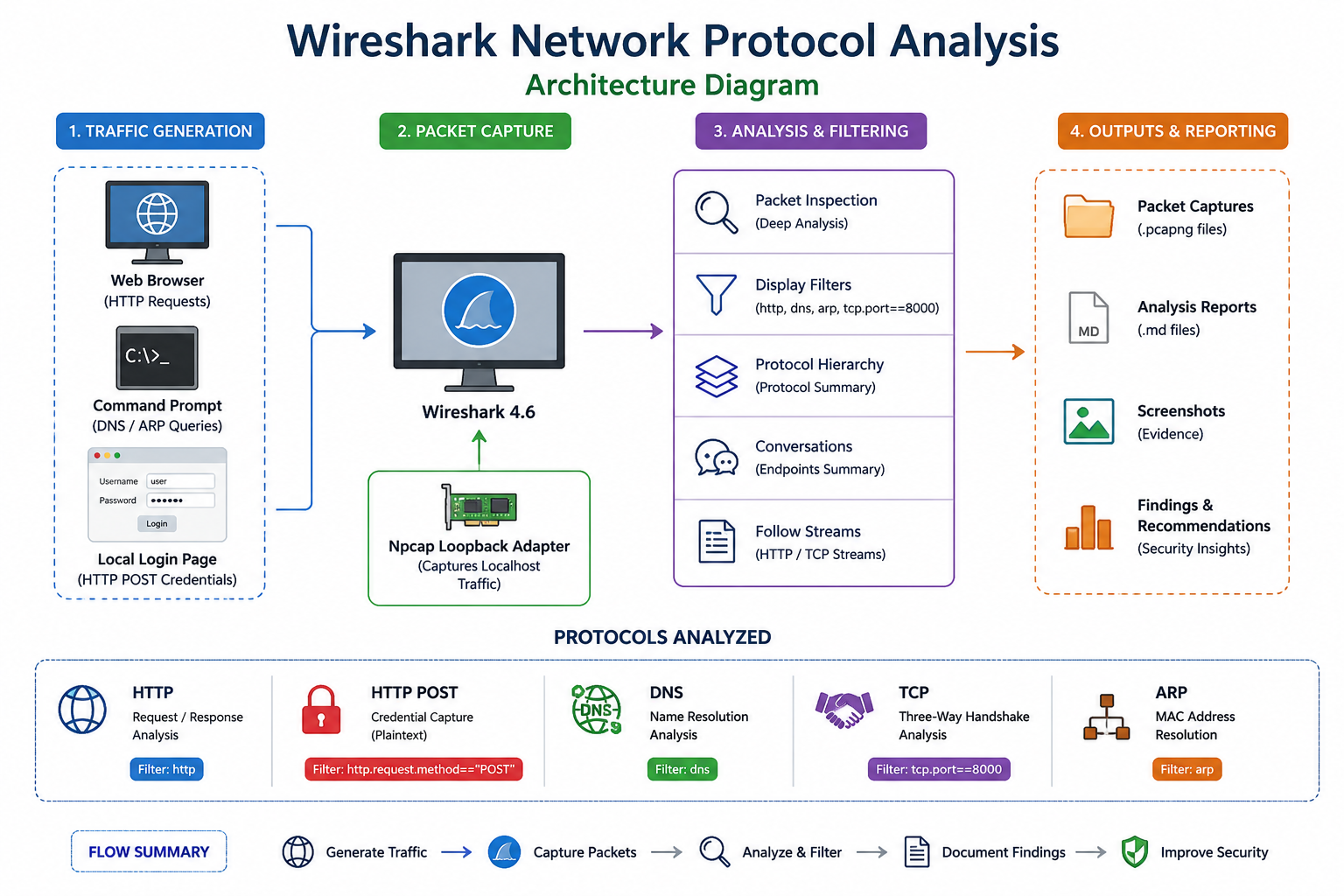

# 🦈 Wireshark 网络协议分析      # 项目概述 本项目演示了如何在一个受控的实验环境中，通过捕获和分析多个网络协议，使用 **Wireshark** 进行实际的**网络流量分析**。 其目的是了解常见网络协议的通信方式，检查数据包级别的通信，识别不安全的传输，并通过实际的数据包捕获记录安全发现。 该项目包括对以下内容的实际分析： - HTTP - HTTP 凭据捕获 - DNS - TCP 三次握手 - ARP # 架构

# 项目工作流 ``` Browser / Command Prompt │ ▼ Generate Network Traffic │ ▼ Wireshark Capture │ ▼ Packet Filtering & Analysis │ ▼ Security Findings │ ▼ Documentation & Report ``` # 仓库结构 ``` wireshark-network-protocol-analysis │ ├── analysis │ ├── arp-analysis.md │ ├── dns-analysis.md │ ├── http-analysis.md │ ├── http-credential-analysis.md │ └── tcp-handshake.md │ ├── captures │ ├── arp-analysis.pcapng │ ├── dns-analysis.pcapng │ ├── http-analysis.pcapng │ ├── http-credential-analysis.pcapng │ └── tcp-handshake-analysis.pcapng │ ├── http-login-demo │ ├── reports │ ├── executive-summary.md │ ├── findings.md │ ├── recommendations.md │ └── final-report.md │ ├── screenshots │ ├── arp │ ├── dns │ ├── http │ ├── http-credentials │ └── tcp │ ├── architecture │ ├── README.md ├── LICENSE └── .gitignore ``` # 目标 - 捕获实时的网络流量。 - 分析 HTTP 通信。 - 演示明文凭据暴露。 - 理解 DNS 解析。 - 分析 TCP 连接建立过程。 - 调查 ARP 通信。 - 学习 Wireshark 数据包过滤。 - 记录数据包级别的安全发现。 # 使用的技术 | 工具 | 用途 | |------|---------| | Wireshark 4.6 | 数据包捕获与分析 | | Python HTTP Server | 生成 HTTP 流量 | | Windows 11 | 宿主操作系统 | | Npcap Loopback Adapter | 本地回环数据包捕获 | | 命令提示符 | 生成 DNS 和 ARP 流量 | # 涵盖的协议 | 协议 | 用途 | Wireshark 过滤器 | |----------|---------|------------------| | HTTP | 请求与响应分析 | `http` | | HTTP POST | 凭据捕获 | `http.request.method=="POST"` | | DNS | 域名解析 | `dns` | | TCP | 三次握手 | `tcp.port==8000` | | ARP | MAC 地址解析 | `arp` | # 展现的技能 ### 网络协议分析 - HTTP - DNS - TCP - ARP ### 数据包分析 - 数据包捕获 - 数据包检查 - 数据包过滤 - 协议解码 - 跟踪 HTTP Stream ### 安全分析 - HTTP 凭据检查 - 明文流量分析 - 网络流量调查 - 数据包级别的故障排查 ### 工具 - Wireshark 4.6 - Npcap Loopback Adapter - Python HTTP Server - Windows 命令提示符 ### 文档编写 - 技术报告 - 安全发现文档记录 - 数据包捕获文档记录 # HTTP 数据包分析 HTTP 流量是使用本地 Python HTTP server 生成的，并使用 Wireshark 进行捕获。 ### 显示过滤器 ``` http ``` ### HTTP GET 请求 ### HTTP 响应 服务器响应了 HTTP 状态码，例如 **200 OK** 和 **304 Not Modified**。 ### HTTP Stream HTTP stream 重构了客户端和服务器之间的完整通信。 ### HTTP 之前的 TCP 连接 在交换 HTTP 数据之前，TCP 会建立一个可靠的连接。 ### 协议层次结构 协议层次结构提供了数据包捕获期间观察到的所有协议的汇总。 ### 会话 会话窗口汇总了端点之间的通信。 # HTTP 凭据分析 我们创建了一个存在漏洞的 HTTP 登录页面，以演示在未加密传输时凭据是如何暴露的。 ### 登录页面 ### POST 请求过滤器 ``` http.request.method == "POST" ``` ### 捕获的 HTTP POST 请求 提交的登录请求包含通过 HTTP 传输的表单数据。 ### 明文凭据 因为 HTTP 不提供加密，所以用户名和密码以明文形式可见。 ### 跟踪 HTTP Stream 跟踪 HTTP stream 可以重构完整的通信，这证明了为什么敏感凭据永远不应该通过未加密的 HTTP 传输。 # DNS 数据包分析 DNS 流量是使用 **nslookup** 生成的，并使用 Wireshark 进行了分析。 ### 显示过滤器 ``` dns ``` ### DNS 查询 ### DNS 响应 ### 域名解析 DNS 响应将域名解析为其相应的 IP 地址。 # TCP 三次握手 在应用层通信开始之前，TCP 会建立一个可靠的连接。 ### 显示过滤器 ``` tcp.port == 8000 ``` ### TCP 过滤器 ### TCP SYN ### TCP SYN-ACK ### TCP ACK ### 跟踪 TCP 三次握手 # ARP 数据包分析 对 ARP 流量进行了分析，以观察在本地网络上 IP 地址是如何映射到 MAC 地址的。 ### 显示过滤器 ``` arp ``` ### ARP 请求 ### ARP 响应 ### ARP 数据包详情 ### ARP 显示过滤器 # 安全发现 | 发现 | 风险等级 | 描述 | |---------|------------|-------------| | HTTP 流量以明文形式传输 | 高 | 任何具有网络可见性的人都可以检查 HTTP 请求和响应。 | | 通过 HTTP 暴露的凭据 | 严重 | 通过 HTTP POST 请求提交的用户名和密码在数据包捕获中清晰可见。 | | DNS 查询未加密 | 中 | 域名查询会暴露浏览活动和基础设施信息。 | | ARP 协议无身份验证 | 中 | 在本地网络上可能会发生 ARP 欺骗攻击。 | | TCP 提供可靠性但不提供机密性 | 低 | TCP 确保数据交付，但不加密传输的数据。 | # 建议 - 每当传输凭据或敏感数据时，请使用 HTTPS 替代 HTTP。 - 为 Web 服务启用 TLS 加密。 - 实施安全的身份验证机制。 - 监控网络流量以发现可疑的 ARP 活动。 - 尽可能使用基于 HTTPS 的 DNS (DoH) 或基于 TLS 的 DNS (DoT)。 - 在安全调查期间定期检查数据包捕获。 - 禁用不安全的旧协议，例如 Telnet。 - 使用 SSH 而不是 Telnet 进行远程管理。 # 学习成果 通过这个项目，我获得了以下方面的实践经验： - 使用 Wireshark 捕获实时网络流量。 - 应用特定于协议的显示过滤器。 - 重构 HTTP 通信。 - 检查明文凭据传输。 - 理解 DNS 域名解析。 - 分析 TCP 连接建立过程。 - 调查 ARP 请求和响应数据包。 - 记录数据包级别的安全观察结果。 # 如何复现 ## 克隆仓库 ``` git clone https://github.com/venu-3754/wireshark-network-protocol-analysis.git ``` ## 启动本地 HTTP 服务器 ``` cd http-login-demo python server.py ``` ## 启动 Wireshark 选择： ``` Npcap Loopback Adapter ``` ## 捕获流量 生成以下流量： - 访问本地 HTTP 网站 - 提交登录凭据 - 执行 DNS 查找 - 生成 TCP 流量 - 捕获 ARP 请求 ## 应用过滤器 ``` http ``` ``` http.request.method=="POST" ``` ``` dns ``` ``` arp ``` ``` tcp.port==8000 ``` # 参考资料 - Wireshark 官方文档 - Npcap 文档 - RFC 791 (IP) - RFC 793 (TCP) - RFC 826 (ARP) - RFC 1035 (DNS) - RFC 9110 (HTTP) # 未来改进 - HTTPS TLS 数据包分析 - SSH 数据包分析 - FTP 协议分析 - DHCP 数据包分析 - ICMP 数据包分析 - IPv6 流量分析 - 网络取证案例研究 - 恶意软件流量调查 # 作者 **SONGA VENUGOPAL** 网络安全专业本科生 专注于： - 网络安全 - SOC 运营 - 数字取证 - 应急响应 - 威胁检测 GitHub: https://github.com/venu-3754 ## 许可证 本项目基于 MIT 许可证发布。 ⭐ 如果您觉得这个项目有用，请考虑为该仓库点赞。
