sarthakdewanda/pfsense-firewall-lab

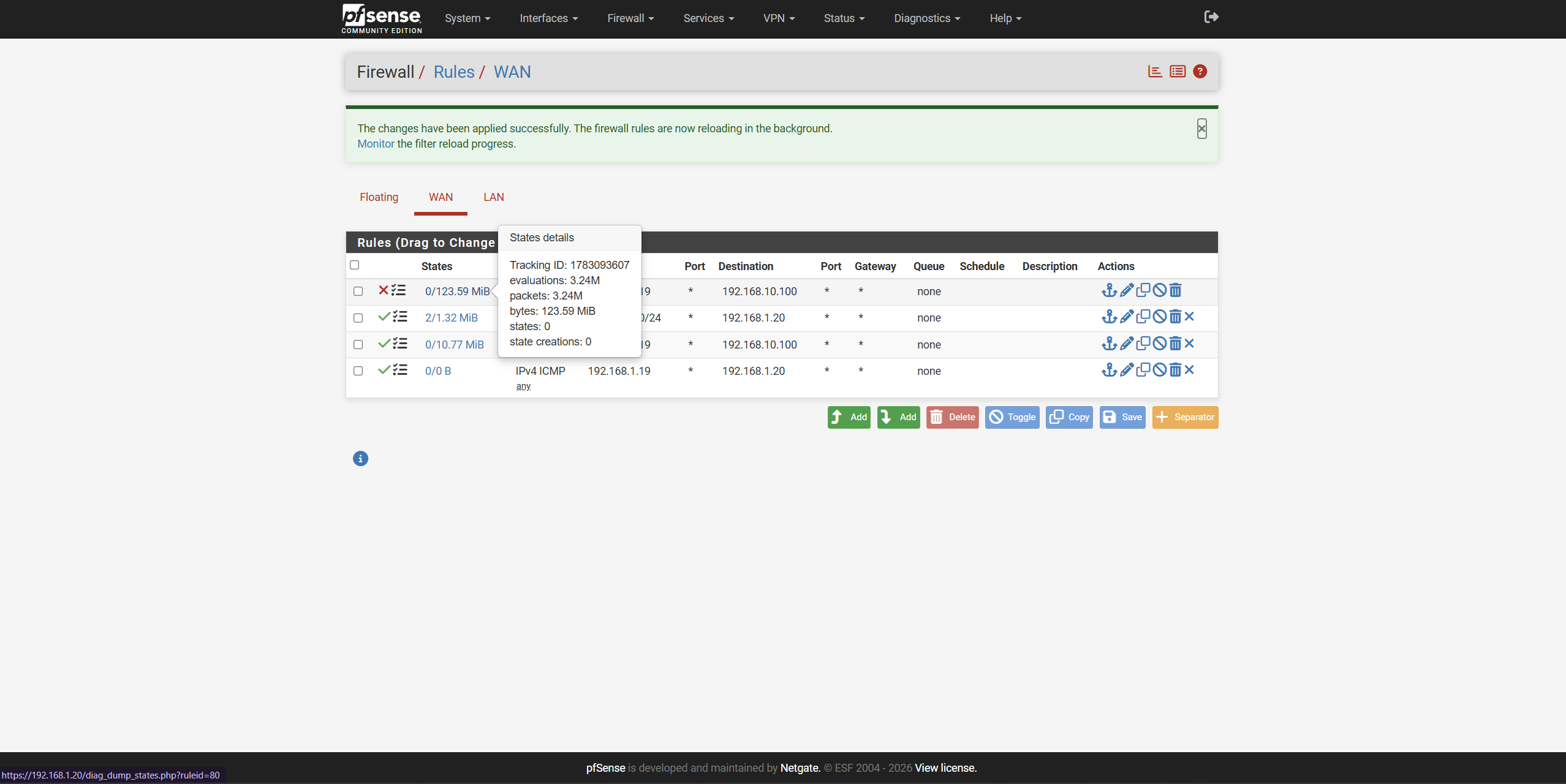

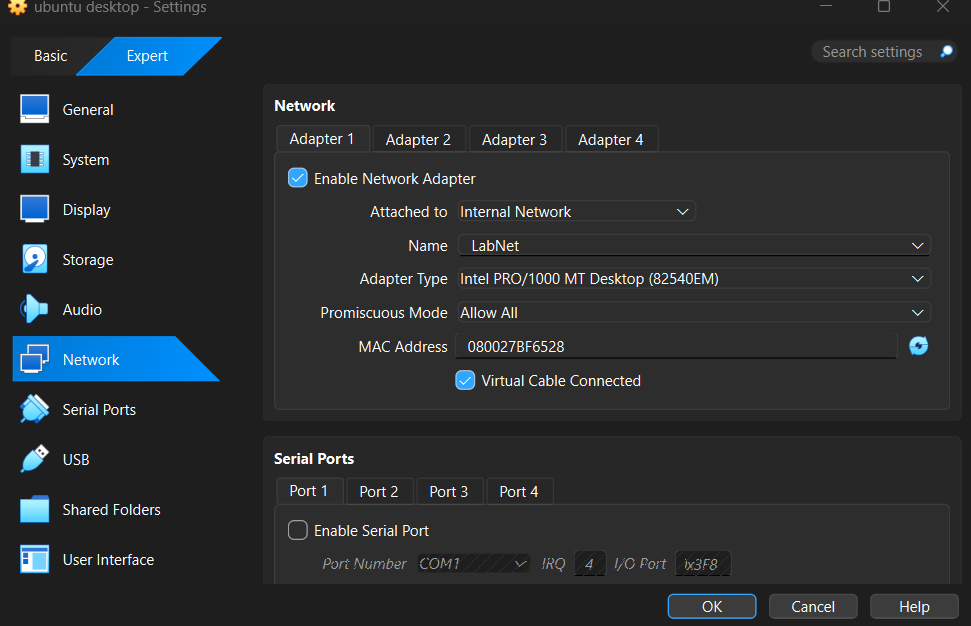

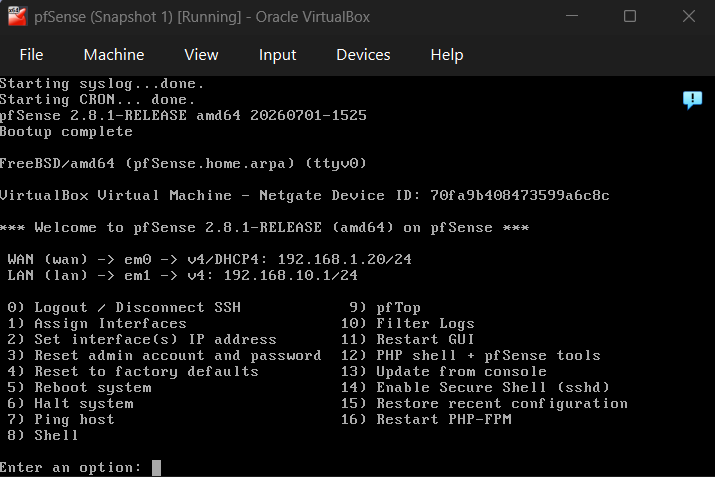

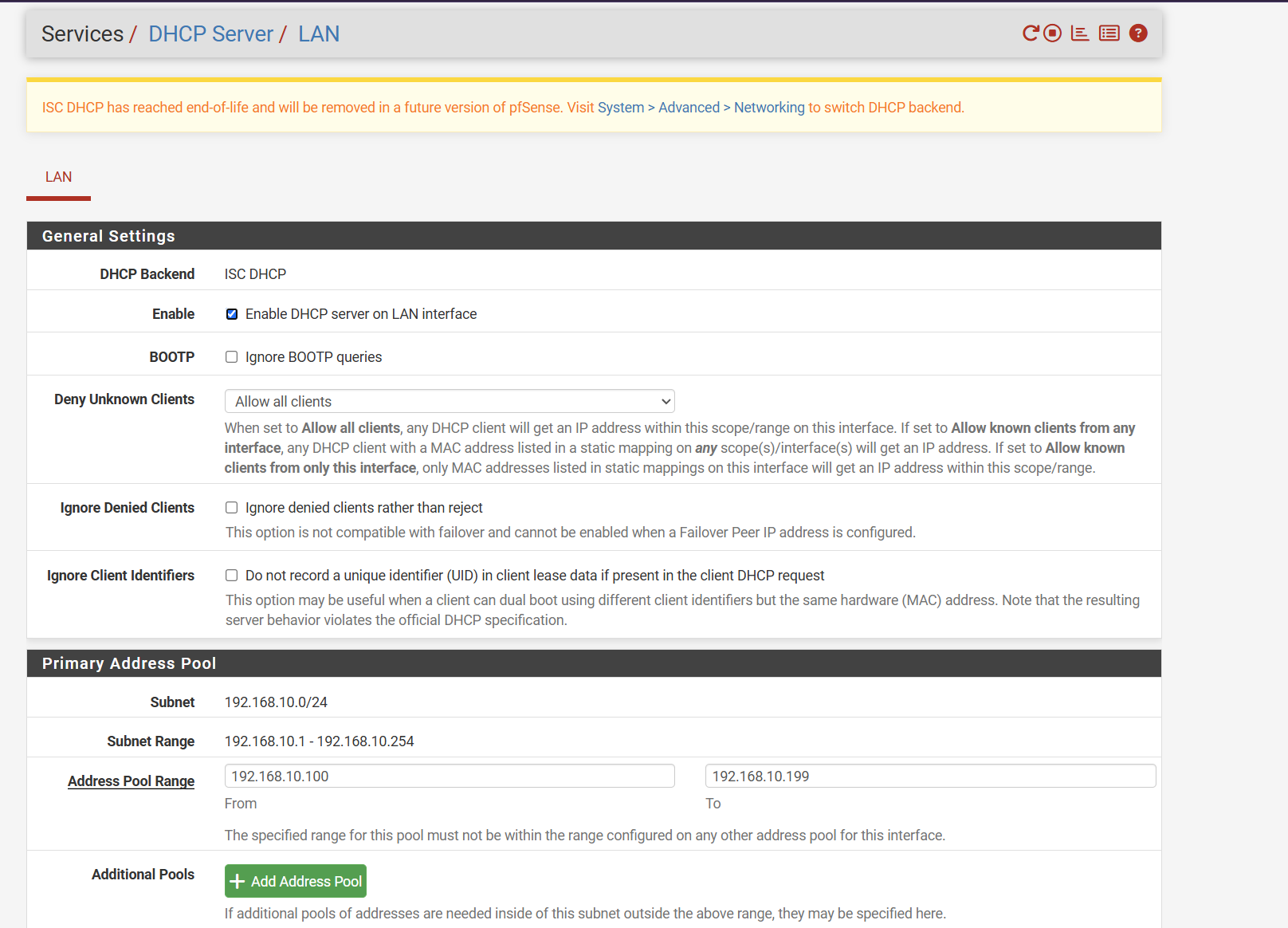

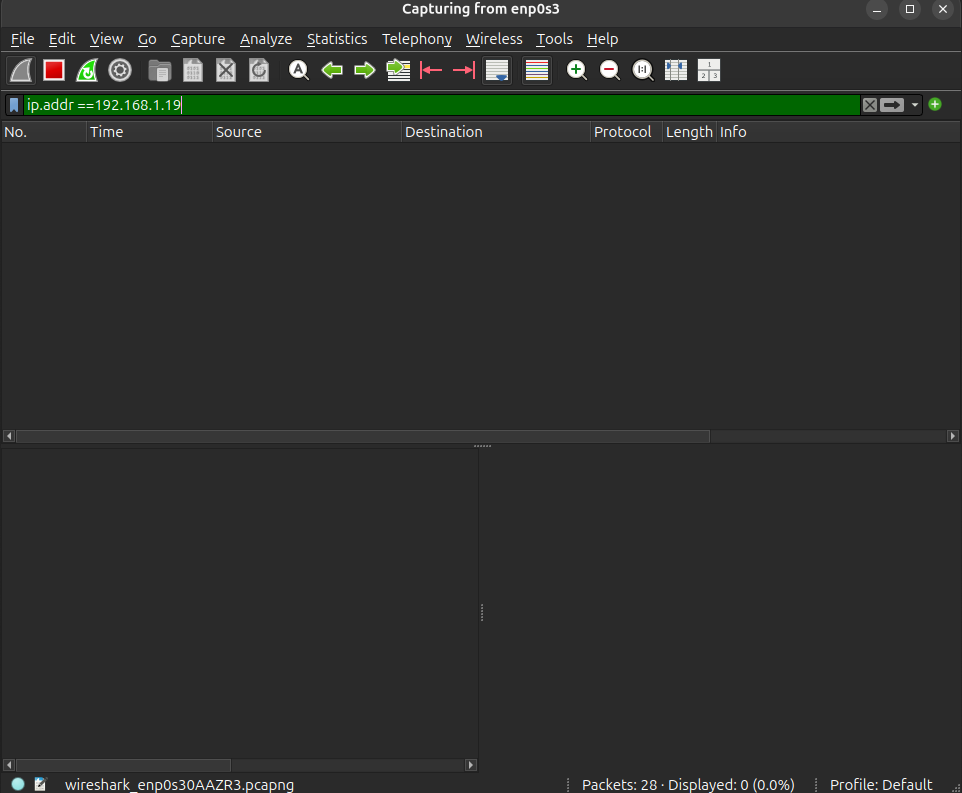

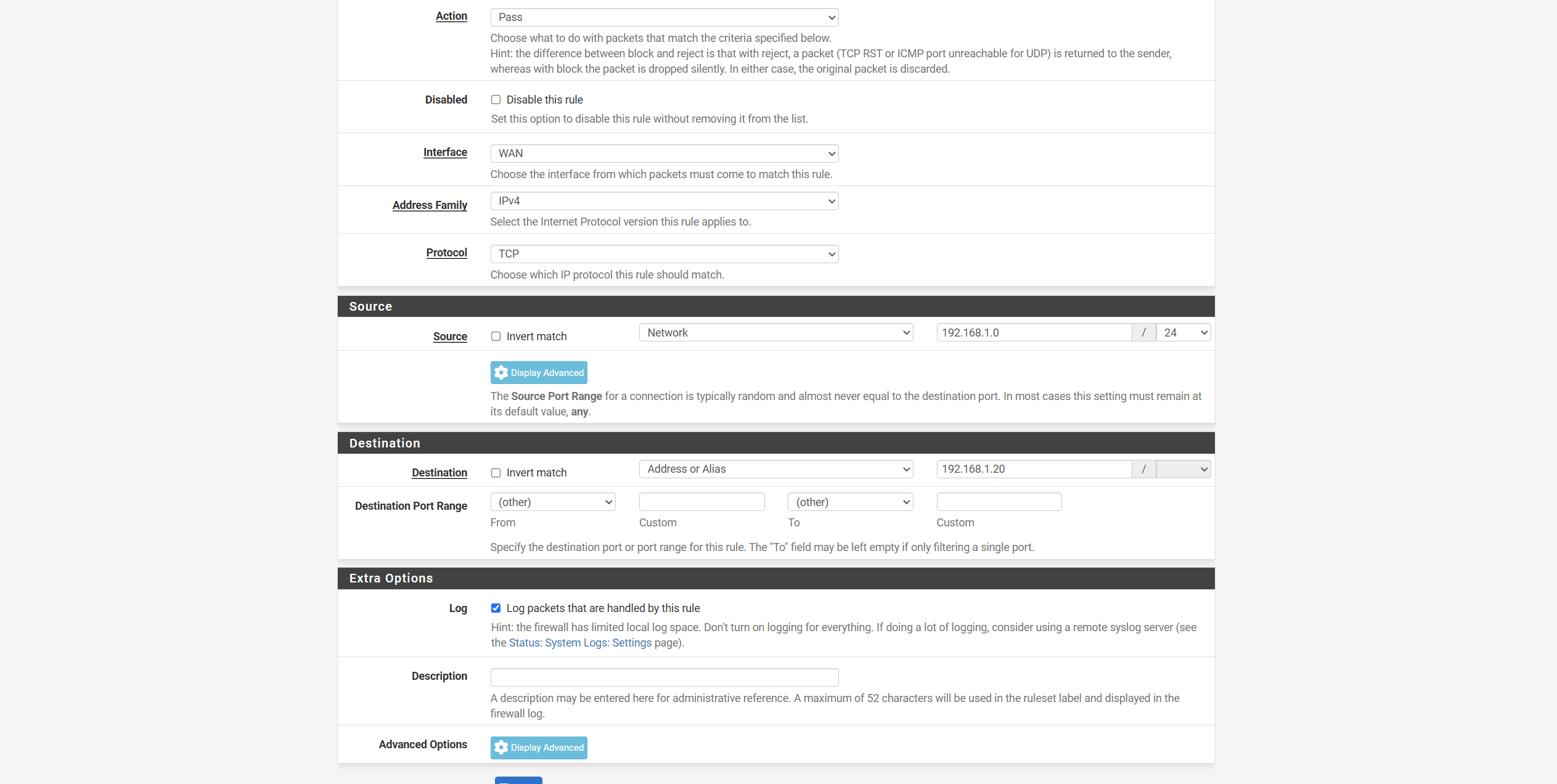

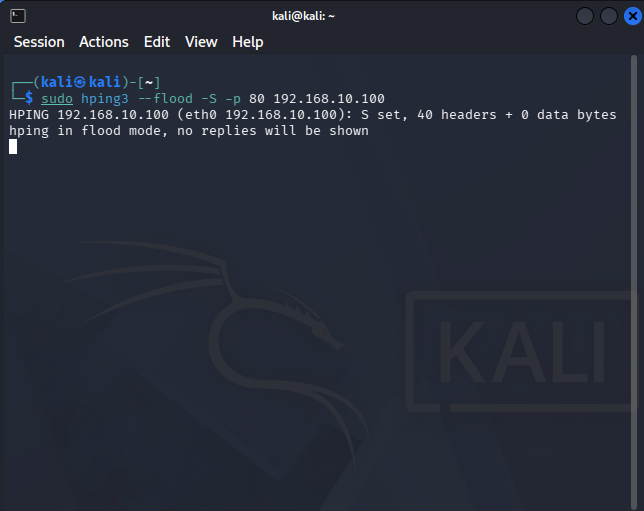

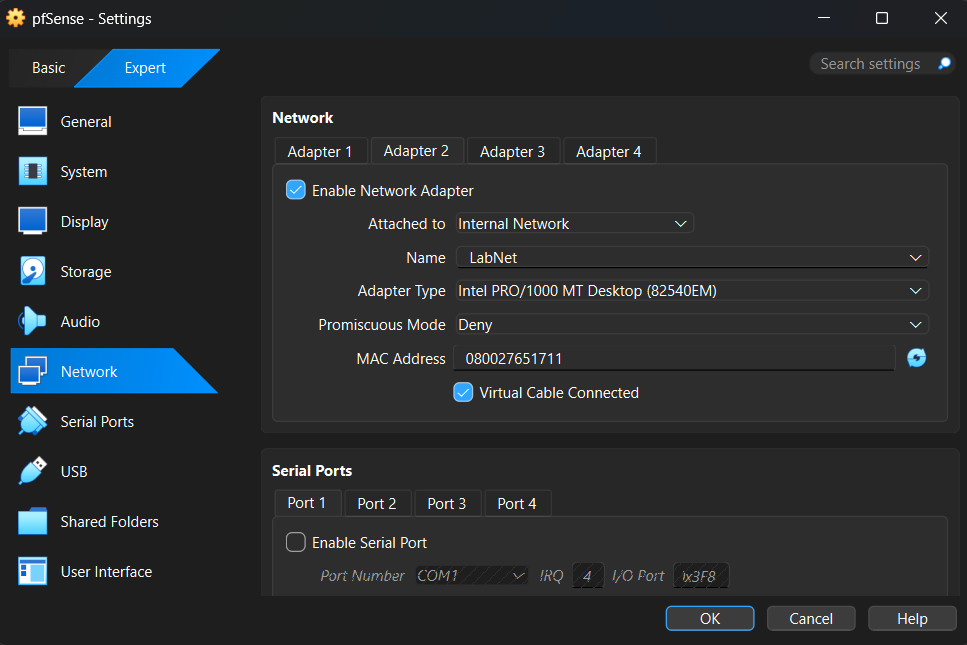

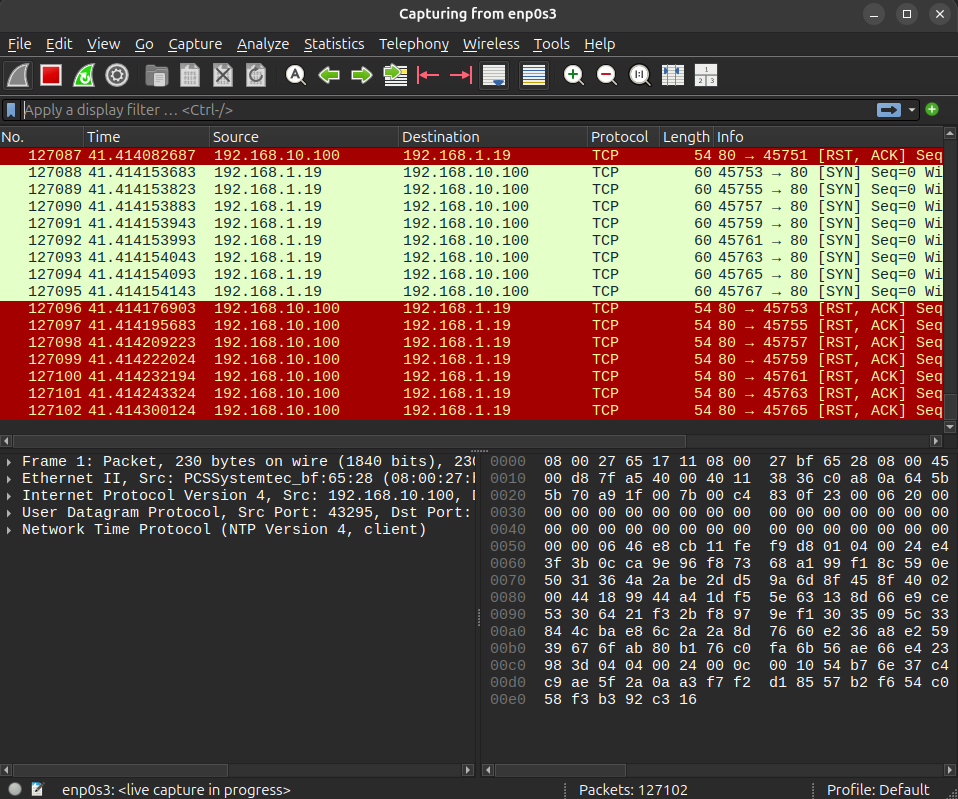

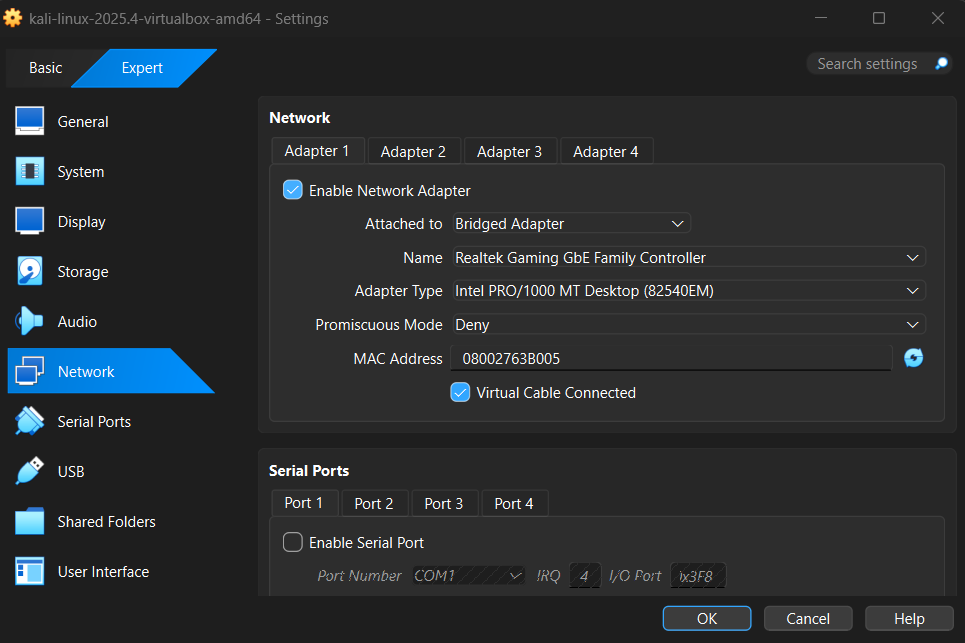

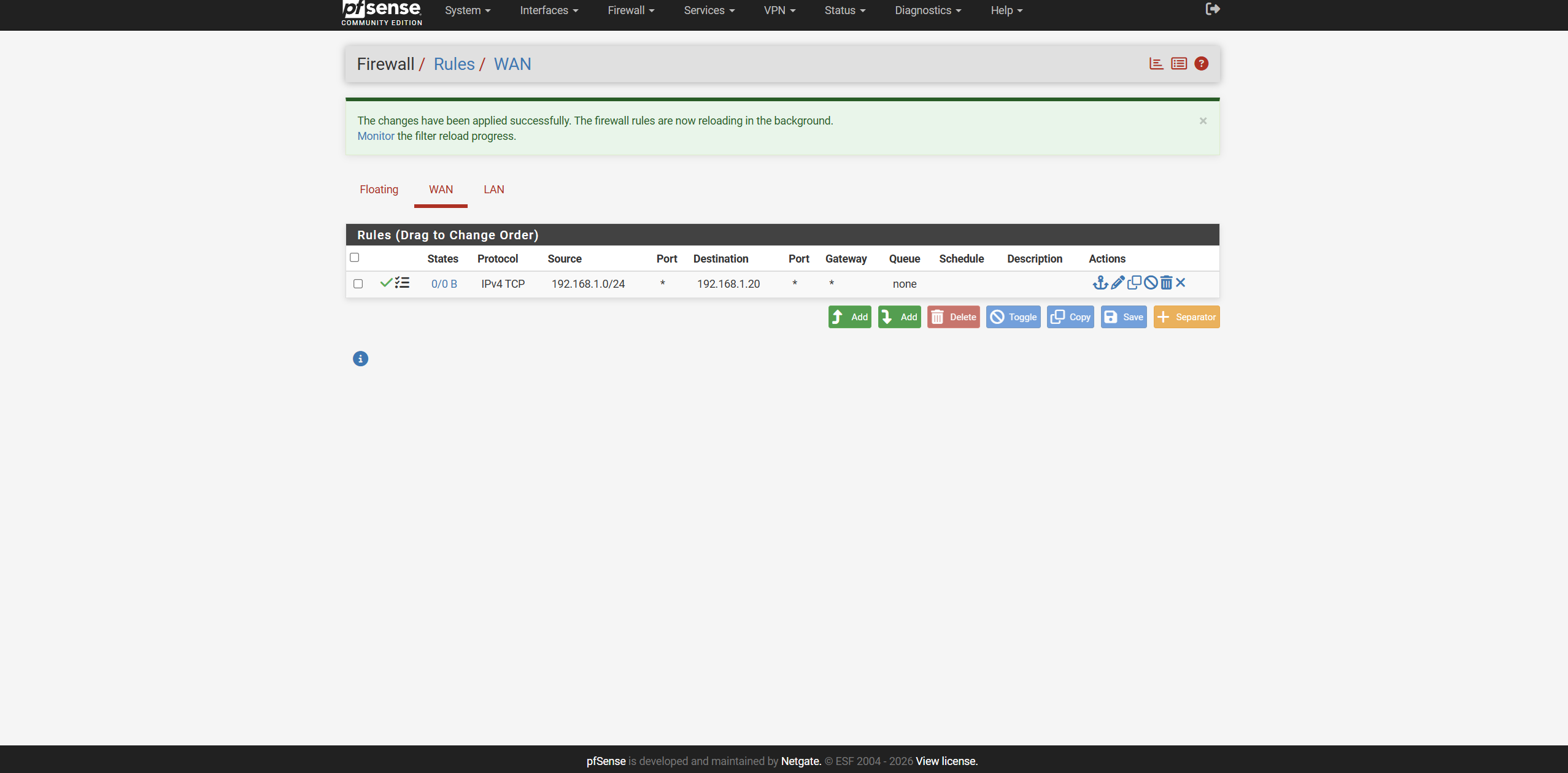

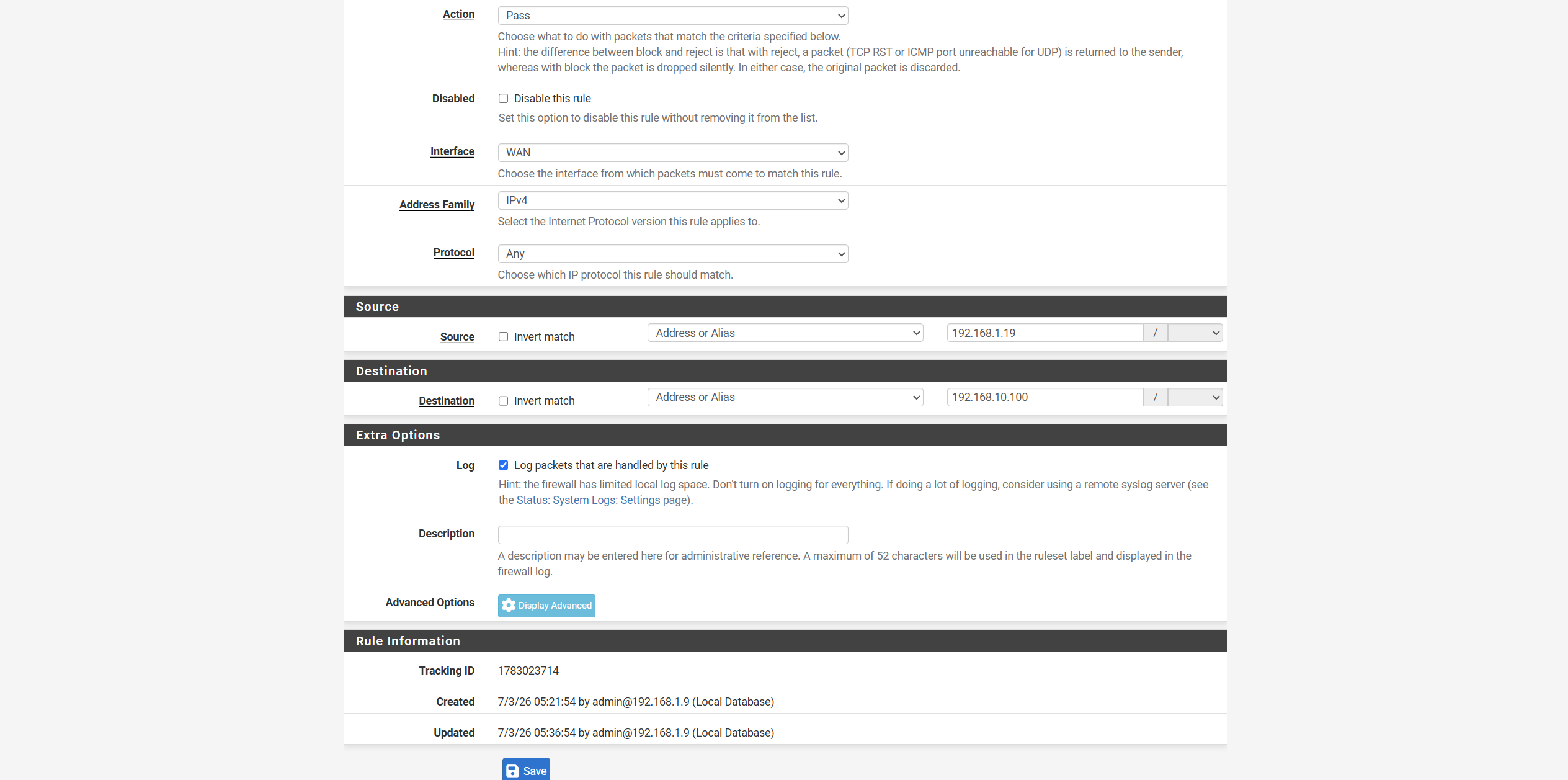

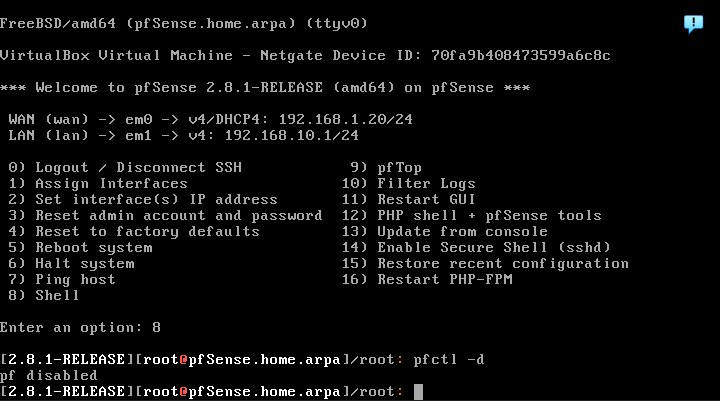

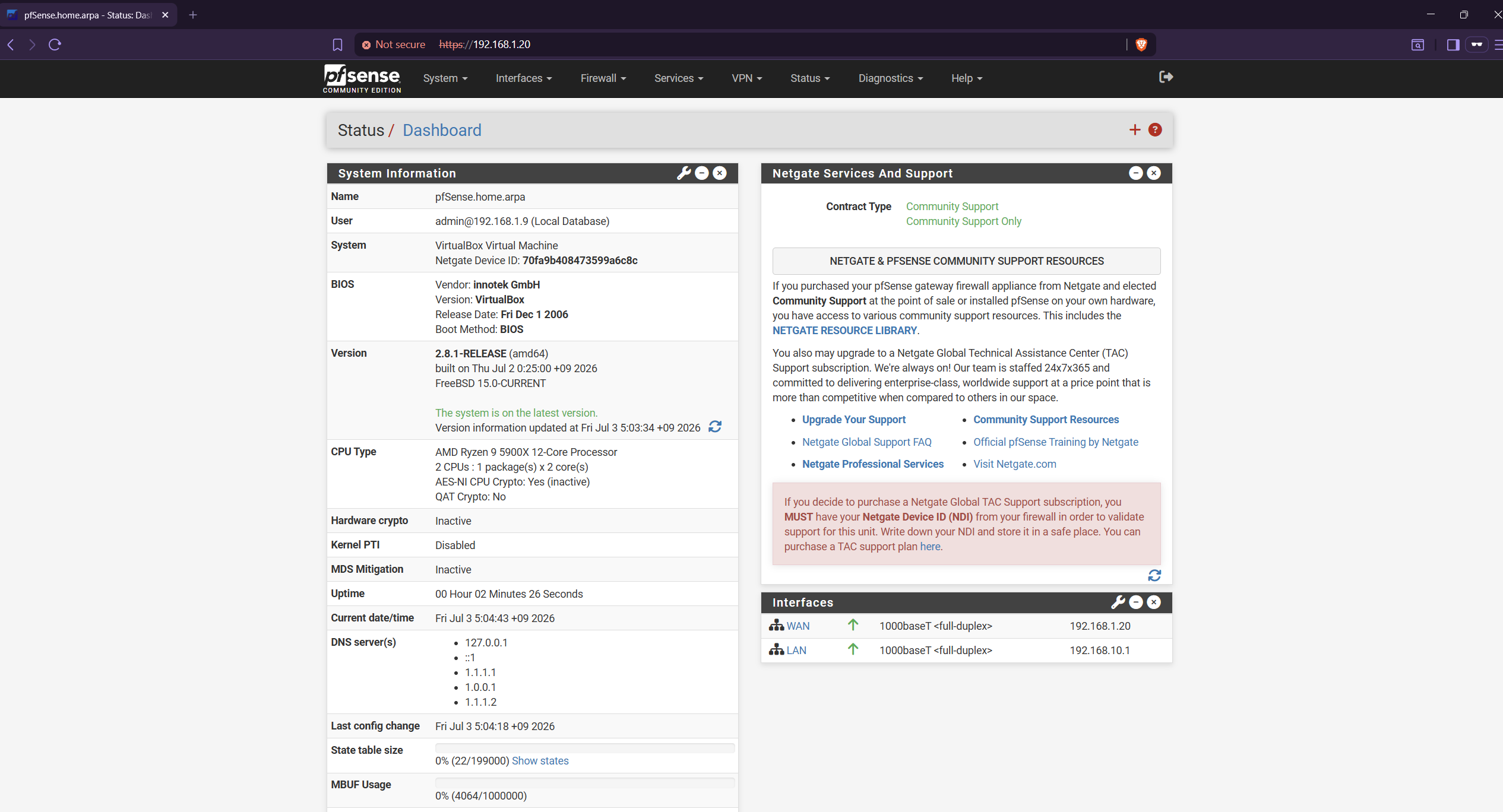

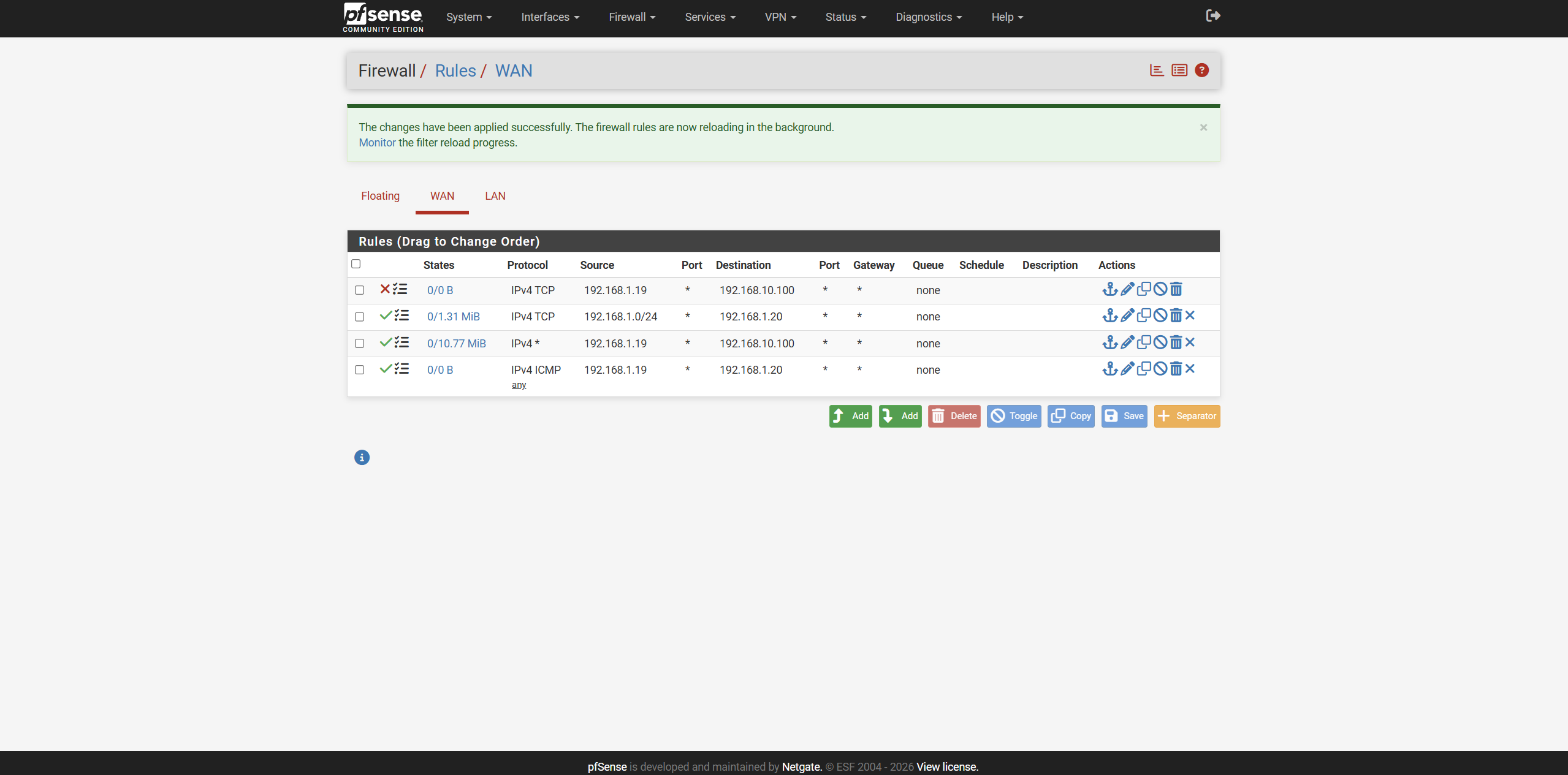

# pfSense 防火墙实验室 这是一个使用 pfSense 演示核心防火墙工程概念的虚拟化家庭实验室：网络分段、接口配置、DHCP、基于规则的流量控制以及攻击防御。完全在 VirtualBox 中构建并进行了端到端测试，使用 Kali Linux 和 Ubuntu Desktop 作为测试主机。 ## 目录 - [概述](#overview) - [拓扑](#topology) - [使用的工具](#tools-used) - [前置条件](#prerequisites) - [实验室构建](#lab-build) - [1. 创建虚拟机](#1-vm-creation) - [2. pfSense 初始设置](#2-pfsense-initial-setup) - [3. 从 WAN 访问 pfSense WebGUI](#3-reaching-the-pfsense-webgui-from-the-wan) - [4. LAN DHCP 配置](#4-lan-dhcp-configuration) - [5. 防火墙规则：允许 Kali 访问内部 LAN](#5-firewall-rule-allow-kali-to-reach-the-internal-lan) - [6. Kali Linux 设置（攻击者）](#6-kali-linux-setup-attacker) - [7. Ubuntu 设置（受害者）](#7-ubuntu-setup-victim) - [流量控制演示](#traffic-control-demo) - [8. 生成测试流量 (hping3)](#8-generating-test-traffic-hping3) - [9. 阻断流量并进行验证](#9-blocking-traffic-and-verifying) - [结果摘要](#results-summary) - [核心要点](#key-takeaways) - [安全提示](#security-notes) - [参考](#reference) ## 概述 本项目模拟了一个小型边缘防火墙部署。pfSense 将面向 WAN 的主机（Kali）与内部 LAN 主机（Ubuntu）隔离开来，并使用防火墙规则来控制，随后明确阻断这两个区域之间的流量。 **本实验室展示了：** - 使用 pfSense 将网络划分为 WAN（外部）和 LAN（内部）区域 - 在隔离的 LAN 网段上分配接口并配置 DHCP - 编写并应用防火墙规则，以允许区域之间的特定流量 - 使用 hping3 模拟泛洪流量，并在 Wireshark 中进行观察 - 编写阻断规则以停止不需要的流量，并通过 pfSense 验证该阻断效果 ## 拓扑 ``` Home Router (192.168.1.1/24) | [ Bridged Adapter ] | +----------+----------+ | | pfSense WAN Kali Linux (em0, 192.168.1.20/24) (Attacker, Bridged, 192.168.1.19/24) | pfSense LAN (em1, 192.168.10.1/24) | [ Internal Network: LabNet ] | Ubuntu Desktop (Victim, Internal, 192.168.10.100/24) Admin PC (192.168.1.9/24), used to access the pfSense WebGUI over the WAN ``` | 设备 / 网段 | VirtualBox 适配器 | 接口 | IP / 子网掩码 | 角色 | |-----------------------------|-----------------------|-----------|----------------------------|----------------------------------------| | 家庭 LAN (物理) | (主机网络) | - | 192.168.1.0/24 | 提供互联网并桥接到实验室 | | 管理 PC | (物理主机) | - | 192.168.1.9/24 | 用于访问 pfSense WebGUI | | pfSense WAN | 桥接 | em0 | 192.168.1.20/24 (DHCP) | 面向家庭 LAN 的边缘防火墙 | | Kali Linux (攻击者) | 桥接 | eth0 | 192.168.1.19/24 | 外部测试主机 | | 实验室 LAN (内部 `LabNet`) | 内部网络 | - | 192.168.10.0/24 | pfSense 后面的隔离子网 | | pfSense LAN | 内部 `LabNet` | em1 | 192.168.10.1/24 | 默认网关和 DHCP 服务器 | | Ubuntu Desktop (受害者) | 内部 `LabNet` | enp0s3 | 192.168.10.100/24 | 内部测试主机 | ## 使用的工具 - VirtualBox 7.x，hypervisor - pfSense CE 2.8.1，防火墙/路由器 - Kali Linux，外部测试主机和流量源 - Ubuntu Desktop 22.04，内部测试主机 - hping3，流量生成器 - Wireshark，数据包捕获和流量分析 ## 前置条件 - 主机上已安装 VirtualBox 7.x - ISO 镜像：pfSense CE（最新 amd64 版）、Kali Linux（最新 amd64 版）、Ubuntu 22.04 Desktop（amd64 版） - 最低主机资源：8 GB 内存，40 GB 可用磁盘空间 - 主机上的管理员权限，创建桥接适配器时需要 ## 实验室构建 ### 1. 创建虚拟机 **pfSense** - 操作系统类型：FreeBSD 64 位，2 个 vCPU，2 GB 内存，20 GB 磁盘（动态分配） - 适配器 1 设置为桥接模式，连接到物理 NIC。  - 适配器 2 设置为内部网络，命名为 `LabNet`。  **Kali Linux（攻击者）** - 操作系统类型：Debian 64 位，2 个 vCPU，2 GB 内存，15 GB 磁盘 - 适配器 1 设置为桥接模式。  **Ubuntu Desktop（受害者）** - 操作系统类型：Ubuntu 64 位，2 个 vCPU，2 GB 内存，15 GB 磁盘 - 适配器 1 设置为内部网络，命名为 `LabNet`。  `LabNet` 只需创建一次。在任何虚拟机的网络设置中的“内部网络”下输入该名称，VirtualBox 即会自动创建它。 每次安装操作系统后，都会卸载已挂载的 ISO，并从虚拟机自身的虚拟磁盘重新启动。 ### 2. pfSense 初始设置 pfSense 使用默认选项进行安装。从控制台菜单中，接口分配如下：`em0` 分配给 WAN（桥接），`em1` 分配给 LAN（LabNet）。 WAN 保留在 DHCP 上，并自动从家庭路由器获取了 `192.168.1.20/24`。LAN 设置为 `192.168.10.1/24`。  ### 3. 从 WAN 访问 pfSense WebGUI 默认情况下，pfSense 不会在 WAN 接口上暴露 WebGUI，因此首先需要执行几个步骤。 从控制台选择选项 8（Shell），并使用以下命令临时禁用包过滤器： ``` pfctl -d ```  在过滤器关闭的情况下，通过在管理 PC 上浏览 pfSense 的 WAN IP 访问了 WebGUI。默认登录凭据是 `admin` / `pfsense`。  从仪表盘中添加了一条永久规则，这样无需再次禁用过滤器即可保持 GUI 可访问： 1. 转到 **Firewall > Rules > WAN**。 2. 点击 **Add** 创建新规则。 3. 按如下方式设置字段： | 字段 | 值 | |-------------|---------------------------------| | Action | Pass | | Interface | WAN | | Protocol | TCP | | Source | Network, 192.168.1.0/24 | | Destination | Address, 192.168.1.20 (pfSense WAN) |  4. 点击 **Save**，然后点击 Rules 页面顶部的 **Apply Changes**。  此后，确认可以通过 WAN 正常访问 WebGUI。 ### 4. LAN DHCP 配置 1. 转到 **Services > DHCP Server > LAN**。 2. 勾选 **Enable DHCP server on LAN interface**。 3. 在 Primary Address Pool 下，设置地址池范围。本实验室使用的是 `192.168.10.100` 到 `192.168.10.199`。 4. 点击 **Save**。  ### 5. 防火墙规则：允许 Kali 访问内部 LAN 为了允许外部主机访问内部主机，在 WAN 接口上添加了第二条规则： 1. 转到 **Firewall > Rules > WAN** 并点击 **Add**。 2. 按如下方式设置字段： | 字段 | 值 | |-------------|--------------------------------| | Action | Pass | | Interface | WAN | | Protocol | Any | | Source | Address, 192.168.1.19 (Kali) | | Destination | Address, 192.168.10.100 (Ubuntu) | 3. 点击 **Save**，然后点击 **Apply Changes**。  ### 6. Kali Linux 设置（攻击者） Kali 自动从家庭路由器获取其 IP。这已通过以下命令确认： ``` ifconfig ``` 由于 Kali 位于 WAN 端，而 Ubuntu 位于 pfSense 后面的独立子网上，因此添加了一条静态路由，以便 Kali 知道如何通过 pfSense 的 WAN 接口到达内部 LAN： ``` sudo ip route add 192.168.10.0/24 via 192.168.1.20 ``` 如果 pfSense 的 WAN IP 在 DHCP 续约后发生更改，则需要更新此路由以使其匹配。 ### 7. Ubuntu 设置（受害者） Ubuntu 启动并从 pfSense DHCP 池接收 `192.168.10.100`，并将 pfSense（`192.168.10.1`）设置为网关和 DNS。 这已通过以下命令验证： ``` ifconfig ping -c3 google.com ``` 两端都分配了地址且 WAN 规则到位后，通过从 Kali ping Ubuntu 确认了连通性。执行成功。 ## 流量控制演示 ### 8. 生成测试流量 在 Ubuntu 上，安装了 Wireshark 并开始捕获，以监视 `enp0s3` 接口上的传入流量： ``` sudo apt update && sudo apt install -y wireshark sudo wireshark & ``` 在 Kali 上，向 Ubuntu 的 80 端口发起了 SYN 泛洪攻击： ``` sudo hping3 --flood -S -p 80 192.168.10.100 ```  回到 Ubuntu 上，Wireshark 显示了来自 Kali IP 的大量入站 SYN 数据包，确认流量已通过 pfSense 到达主机。  ### 9. 阻断流量并进行验证 添加了新的防火墙规则以阻断 Kali 主机： 1. 转到 **Firewall > Rules > WAN** 并点击 **Add**。 2. 按如下方式设置字段： | 字段 | 值 | |-------------|--------------------------------| | Action | Block | | Interface | WAN | | Source | Address, 192.168.1.19 (Kali) | | Destination | Address, 192.168.10.100 (Ubuntu) | | Log | Enabled | 3. 点击 **Save**，然后点击 **Apply Changes**。  应用后，将 Ubuntu 上的 Wireshark 过滤为 `ip.addr==192.168.1.19`，显示没有数据包，确认泛洪已停止。  阻断操作也在 pfSense 上直接得到了确认。将鼠标悬停在 **Firewall > Rules > WAN** 下阻断规则的状态计数器上，显示该规则已匹配并丢弃了大量来自 Kali 的流量（超过 320 万个数据包，123 MB），这与生成的泛洪流量相符。  ## 结果摘要 | 阶段 | 结果 | |----------------------------|-----------------------------------------------------------| | 缓解前 | 来自 Kali 的 SYN 泛洪到达了 Ubuntu，在 Wireshark 中表现为数据包激增 | | 缓解后 | 泛洪流量在 pfSense WAN 规则处被阻断，已在 Wireshark 和 pfSense 自身的状态表中确认 | 这确认了 pfSense 正确实施了网络分段和防火墙策略，实时停止了区域之间不需要的流量。 ## 核心要点 - 构建了一个双区域 pfSense 实验室（WAN/LAN），其中 WAN 端的 DHCP 自动处理，并在 LAN 端手动配置了 DHCP 作用域。 - 练习了 VirtualBox 网络模式、桥接模式与内部网络模式，隔离网段之间的静态路由。 - 端到端编写并测试了防火墙规则：允许规则、流量生成、阻断规则以及验证。 ## 安全提示 - 本实验室与任何生产网络完全隔离，并应保持这种状态。内部流量永远不会触及 LabNet 网段之外的系统。 - 所有主机（Ubuntu、Kali、pfSense）都应保持最新状态，以修补已知的漏洞，然后再进行进一步的使用。 ## 参考 - [pfSense 文档](https://docs.netgate.com/pfsense/en/latest/) - [pfSense 防火墙规则文档](https://docs.netgate.com/pfsense/en/latest/firewall/index.html)
