nexatech-ltd/meditech-cardiomera-decoder

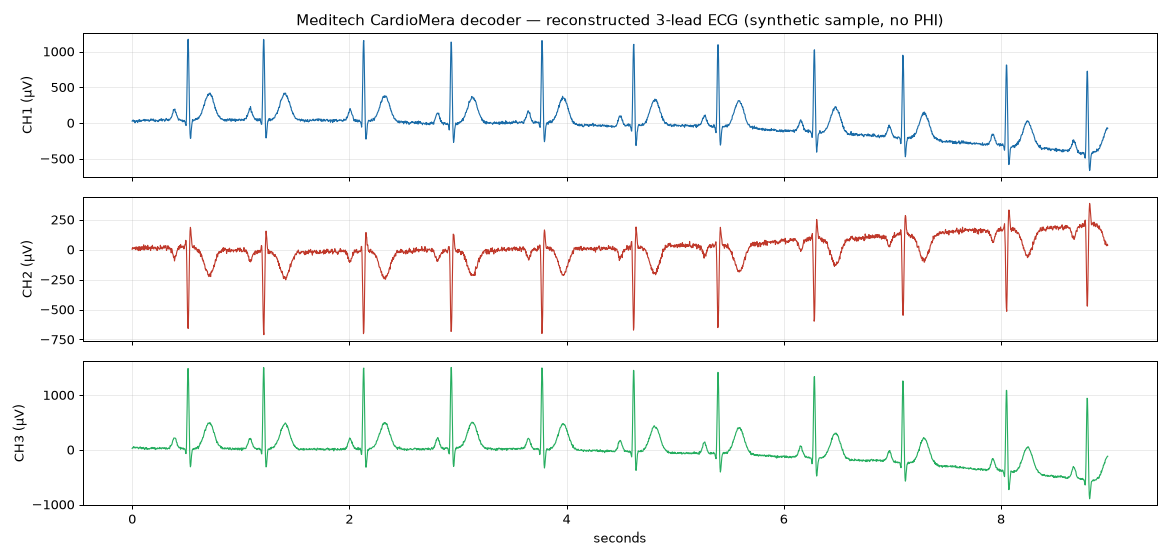

# meditech-cardiomera-decoder [](LICENSE) [](https://www.python.org/) [](https://github.com/nexatech-ltd/meditech-cardiomera-decoder/actions/workflows/ci.yml) 一个开源的解码器和**逆向工程格式规范**，用于处理由 **Meditech CardioMera (FC1)** 动态记录仪（Meditech Kft, 布达佩斯）生成的动态心电图（Holter ECG）记录。它读取原始 SD 卡文件 `ECG.DAT` 和 `FC1_PRG.DAT`，重建多通道 ECG，并导出可在任何标准 ECG 查看器（EDFbrowser、WFDB 工具等）中打开的 **EDF+** 文件。  *重建的 3 导联 ECG。此样本由**合成**数据（`tests/synthetic.py`）生成——本仓库的任何位置均未包含患者数据。* 厂商自带的软件（**CardioVisions**）仅支持 Windows，并且**没有关于卡上文件格式的公开文档**。本项目记录了该格式，并提供了一个跨平台的 Python 读取器，从而使数据不再被锁定在单一应用程序中。 ## ⚠️ 免责声明 **医疗。**本软件**不是医疗器械**，且不提供任何**诊断**。可选的心律失常脚本仅提供粗略的、基于心律的评估（它*不*分析 QRS 形态，也无法区分室性与室上性异位搏动或伪影）。在进行任何临床决策时，请始终依靠临床医生和经过认证的 Holter 分析软件。 **隐私 (PHI)。**`FC1_PRG.DAT` 以**明文形式存储患者姓名和 ID**，而 `ECG.DAT` 是患者的心电图。请将两者均视为受保护的健康信息。提供的 `.gitignore` 会将所有 `*.DAT`、`*.edf`、`*.npz` 以及图像/PDF 导出文件排除在版本库之外。**请勿提交真实记录。**本 README 中的所有示例均已脱敏或为合成数据。 ## 功能 - 完整性报告（已记录块数与预分配块数对比，损坏块检查）。 - 从存储的差值中无损重建积分信号。 - 使用可插拔策略处理基线漂移（默认为漏泄积分器；记录了 Butterworth 高通/移动平均替代方案）。 - 以真实**微伏**为单位导出 EDF+（使用制造商提供的 4 µV/count 增益）。 - 可选的基于心率的异位搏动负荷评估，包含每小时的细分数据。 ## 安装 ``` python3 -m pip install -r requirements.txt # numpy, scipy, pyEDFlib, matplotlib ``` ## 用法 将 `ECG.DAT` 和 `FC1_PRG.DAT` 放入工作目录，然后执行： ``` # 解码 + 导出 EDF+ (cardiomera.edf) 并附带完整性报告 python3 meditech_decode.py # 基于节律的异位负荷粗略估计（写入 arrhythmia_events.npz） python3 meditech_arrhythmia.py ``` 这两个工具都支持 CLI 标志，因此它们适用于任何 CardioMera 记录，而不仅仅是默认的 3 通道 / 300 Hz 布局： ``` python3 meditech_decode.py path/to/ECG.DAT path/to/FC1_PRG.DAT \ -o out.edf --channels 3 --rate 300 --gain 4.0 --baseline butter python3 meditech_decode.py --report-only # metadata + integrity only python3 meditech_arrhythmia.py path/to/ECG.DAT --rate 300 --detect-channel 2 python3 meditech_decode.py -h # full option list ``` 运行测试套件（使用合成数据——无需真实记录）： ``` python3 tests/test_smoke.py # or: pytest -q ``` 编程式用法： ``` import meditech_decode as m meta = m.parse_prg("FC1_PRG.DAT") # patient/device/timestamps integ = m.analyze_integrity("ECG.DAT") # block accounting sig = m.reconstruct("ECG.DAT") # (samples, 3) int32 ADC counts sig = m.correct_baseline(sig) # remove slow drift for int16/EDF m.export_edf(sig, meta, "cardiomera.edf") # EDF+ in microvolts ``` ## 文件格式规范 以下所有内容均来自对真实记录的检查，并通过重建干净的 ECG 得到证实；请将其视为社区规范，而非厂商文档。所有多字节整数均为**小端序**。 ### 1. 卡片上的文件 已编程的 CardioMera 卡片包含（至少）两个文件，这些文件列在 `FC1_PRG.DAT` 内部嵌入的 FAT 样式目录中： | 文件 | 大小（示例） | 用途 | |---------------|--------------------|------------------------------------------| | `FC1_PRG.DAT` | 2048 字节 | 编程/配置 + 患者数据 | | `ECG.DAT` | N × 1024 字节 | 原始多通道 ECG | `FC1` 前缀是 CardioMera 的型号代码（根据 Meditech 设备手册），因此 `FC1_PRG.DAT` = "FC1 编程文件"。 ### 2. `ECG.DAT` —— 信号容器 `ECG.DAT` 是一个由 **1024 字节块**组成的扁平数组。该文件在开始记录时被**预分配**为固定数量的块；当记录仪断电时，剩余的块将保持**全零**。因此： ``` file size = TOTAL_BLOCKS * 1024 recorded = blocks [0 .. last non-zero block] unused tail= all-zero blocks (NOT lost data — never written) ``` **请勿**将全零的尾部视为损坏；这是正常的未使用缓冲区。 #### 2.1 块布局 (1024 字节) ``` offset size field ------ ---- --------------------------------------------------------------- 0 1 tag block type / flags: 0x1d, 0x19 or 0x0d (does NOT change the data layout — data always @13) 1 1 0x00 constant 2 3 counter 24-bit LE, increments by +20 per block (a device clock/index; NOT a sample count) 5 8 reserved housekeeping; typically 01 02 00 .. (varies slightly) 13 1011 payload 3 interleaved channels of int8 deltas: c0,c1,c2, c0,c1,c2, ... (337 samples per channel) ``` 关键事实及其原因： - **每个块的头部均为 13 字节。**无论 `tag` 值如何，数据都从第 13 字节开始。这一点已得到经验证明：对于 `0x1d`、`0x19` 和 `0x0d` 块，使用偏移量 13 都能产生干净的 ECG，并且 `1024 − 13 = 1011 = 3 × 337` 可以被 3 个通道整除，因此交错相位在每个块边界处都能得到精确保留。 - **`tag` 字节是一个类型/标志，而不是头部长度。**（作为数字时，`0x1d`=29，`0x19`=25，`0x0d`=13，但在所有情况下头部均为 13。）其确切含义尚未完全解码；它不会影响样本提取。 - **计数器每块递增 +20**，是一个设备时钟/索引——它**不**等于样本数（每个块容纳 337 个样本/通道）。少数块在数据段边界处显示出不同的步长；这些是无害的，并且会相互抵消。 #### 2.2 样本编码 —— int8 差值 每个有效载荷字节都是一个**有符号 8 位差值** (`int8`)。重建后的信号是每个通道的累积总和： ``` deltas = payload.reshape(-1, 3).astype(int8) # (337*nblocks, 3) signal = cumsum(deltas, axis=0) # ADC counts ``` 这一点通过直方图得到了证实，它是一个以 0 为中心的干净拉普拉斯分布（值 0 最常见，然后是 ±1、±2……对称分布）——这是差分/增量编码的标志，而不是原始样本。（我们测试并否决了原始 `int16` 的解释：它噪声很大并且溢出了范围。） **基线漂移。**全局累积总和虽然是精确的，但会累积一个微小的直流偏置（约 +36 计数/块），因此在多日的记录中，它会漂移到数百万，并超过 EDF 要求的 `int16` 范围。诊断内容存在于交流分量中，并且被完全保留；可以使用任何标准的 ECG 高通滤波器去除缓慢的漂移。`correct_baseline()` 默认实现了一个漏泄积分器（`y[n]=α·y[n−1]+Δ`，α≈0.999，≈0.05 Hz）；0.05 Hz 的 Butterworth 高通能提供最佳的 ST/T 波保真度。 #### 2.3 计算示例 —— 第一个块 真实 `ECG.DAT` 的头部及第一个有效载荷的开头（有效载荷字节仅为 ECG 差值，不包含识别信息）： ``` 00000000: 1d 00 be 14 00 00 01 3f 02 00 00 00 45 1e 12 00 dd 1f f7 03 ^^ ^^ ^^^^^^^^ ^^ ^^^^^^^^^^^^^^^^^^^ ^^^^^^^^^^^ ... | | | | | └ payload: int8 deltas | | | | └ reserved / housekeeping (bytes 5..12) | | | └ counter byte 3 (high) | | └ counter = 0x0014be = 5310 (LE, bytes 2..4) | └ 0x00 └ tag = 0x1d ``` 解码：字节 `13..1023` → `int8` → 重塑为 `(337, 3)` → `cumsum` → 3 个通道中每个通道的前 337 个样本。 ### 3. `FC1_PRG.DAT` —— 配置和患者数据 固定的 2048 字节结构。值得注意的字段（偏移量来自真实的、**已脱敏**的示例；PHI 字段的字节值被替换为 `JOHN DOE` / `0` / `X`）： | 偏移量 | 类型 / 长度 | 字段 | |---------|-----------------------|--------------------------------------------------| | `0x100` | 打包日期 (7 字节) | 年 `u16`，然后是月、日、时、分、秒 (`u8`) | | `0x201` | 长度前缀字符串 | 软件名称，例如 `CardioClip01`（长度字节 `0x0c`） | | `0x20d` | 打包的类日期 | 次要时间戳块 | | `0x243` | 长度前缀字符串 | **患者姓名**（前面有长度字节，例如 `0x0d`） | | `0x28b` | 长度前缀字符串 | **患者姓名**（第二份副本） | | `0x2af` | 长度前缀字符串 | **患者 ID**（长度字节 `0x09`） | | `0x2cf` | `double` (TDateTime) | Delphi 时间戳（自 1899-12-30 以来的天数） | | `0x2d7` | `double` (TDateTime) | Delphi 时间戳 | | `0x400` | 8.3 目录条目 | FAT 样式目录：`CARDIOMERA`, `FC1_PRG DAT`, `ECG DAT` | | `0x610` | ASCII 字符串 | **设备序列号**，例如 `2019FCxxxxxxx` | | ~`0x158`| ASCII | `ATDT` 调制解调器拨号字符串（遗留遥测） | **时间戳。**存在两种编码： - 位于 `0x100` 的**打包**日期：`EA 07 07 01 0A 14 26` → 年 `0x07EA`=2026，月 `07`，日 `01`，时 `0x0A`=10，分 `0x14`=20，秒 `0x26`=38 → `2026-07-01 10:20:38`。 - **Delphi `TDateTime`** 双精度浮点数（自 1899-12-30 以来的天数）。它们位于 `0x2cf`/`0x2d7` 附近，提供记录/设置时间。请注意，这些是在**编程时**写入的，捕获的是开始时间；这里**没有明确的结束时间戳**——根据解码出的长度计算结束时间（`recorded_blocks × 337 / sample_rate`）。 关键区域的脱敏转储： ``` 00000100: ea 07 07 01 0a 14 26 00 ... packed date 2026-07-01 10:20:38 00000200: 0c 43 61 72 64 69 6f 43 6c 69 70 30 31 ea 07 07 .CardioClip01... 00000240: 00 00 0d 4a 4f 48 4e 20 44 4f 45 00 ... patient name (REDACTED) 000002a0: ... 09 30 30 30 30 30 30 30 30 30 ... patient ID (REDACTED) 000002c0: 00 .. 3a 58 26 ae 8d 8f e6 40 70 e7 38 9b 8d 8f e6 40 two TDateTime doubles 00000400: 43 41 52 44 49 4f 4d 45 52 41 20 ... CARDIOMERA (FAT-style directory) 00000420: 46 43 31 5f 50 52 47 20 44 41 54 20 ... FC1_PRG DAT 00000440: 45 43 47 20 20 20 20 20 44 41 54 20 ... ECG DAT 00000610: 32 30 31 39 46 43 58 58 58 58 58 58 58 2019FCXXXXXXX (serial, REDACTED) ``` ### 4. 采集参数与校准 已由 Meditech 设备手册确认（参见[参考资料](#references)）： | 参数 | 值 | |------------------|--------------------------------------------------------------| | ECG 通道 | 最多 **3 个双极**（或 5 个单极）；本记录：**3** | | A/D 分辨率 | **12 位** | | 采样（采集） | 1200 Hz 或 600 Hz | | 存储速率 | **600 / 300 / 150 Hz**（可选）；本记录：**300 Hz** | | 动态范围 | 16 mV 峰谷值 | | 灵敏度 | **4 µV** → **≈ 4 µV / ADC 计数** (16 mV / 4096 = 2¹²) | | 介质 / 持续时间 | SD/MMC 卡，最长 96 小时 | **微伏校准。**`physical_µV ≈ ADC_count × 4 µV`。解码器使用 `ADC_GAIN_UV = 4.0` 并以 µV 为单位写入 EDF。*注意事项：*手册给出的是硬件最低有效位 (LSB)；`ECG.DAT` 存储的究竟是原始计数（还是缩放后的值），最好能通过记录中存在的已知 1 mV 校准脉冲来进行验证。 **特定记录的活动通道数和存储速率**是可选的，并且几乎可以肯定被编码在 `FC1_PRG.DAT` 中的某个位置；确切的字段尚未解码，因此本工具使用的是经验确定的值（3 通道，300 Hz）。300 Hz 这个数值在生理学上得到了证实（只有当频率为 300 Hz 时，65–80 bpm 的静息心率才合理；600 Hz 意味着约 150 bpm，150 Hz 意味着约 38 bpm）。 ### 5. 已知的未知项 / 寻求帮助 - 块 `tag` 字节（`0x1d` / `0x19` / `0x0d`）的确切语义。 - 每块 +20 计数器的单位含义以及保留的头部字节 5–12 的含义。 - `FC1_PRG.DAT` 内部通道数和存储速率字段的位置。 - 确认样本是否为原始计数（需对照已知脉冲进行校准）。 - 其他 CardioMera 型号代码（`(X)plore`、`CardiUp`）是否共享此块布局。 ## 验证 该格式经过了端到端的验证，而不仅仅是断言： - **差分编码**通过拉普拉斯字节直方图得到证实 (0 ≫ ±1 ≫ ±2 …)。 - **3 通道交错**通过平滑度指标得到证实：重建为 3 通道可产生平滑的各通道波形；而 1/2/4 通道则不能。 - **生理 ECG** 成功恢复——具有清晰的 QRS 波群和可见的 P 波和 T 波，并且在 300 Hz 下静息心率为 65–80 bpm。 - **完整性**：在样本记录中，每个已记录的块都有有效的标签，并且已记录区域内没有出现零值/丢失的块。 ## 转换 / 查看 导出的 `cardiomera.edf` 是标准的 **EDF+** 文件，可在以下软件中打开： - [EDFbrowser](https://www.teuniz.net/edfbrowser/)（跨平台查看器） - [WFDB / wfdb-python](https://wfdb.readthedocs.io/)（`edf2mit` 等） - 大多数研究级 ECG 工具包（NeuroKit2 等） ## 参考资料 - Meditech CardioMera —— 产品页面和规格： - Meditech 设备手册（型号代码包括 **`FC1 for CardioMera`**；**12 位**，**1200/600 Hz** 采集，**600/300/150 Hz** 存储，**16 mV p-v / 4 µV** 灵敏度，最多 3 个双极/5 个单极通道）： - CardioVisions 软件 (Windows) 和卡处理： · ## 许可证 [MIT](LICENSE)。不附属于 Meditech Kft，也未获得其认可。所有商标均归其各自所有者所有。
