yesalphahere/SentinelCam-ESP32

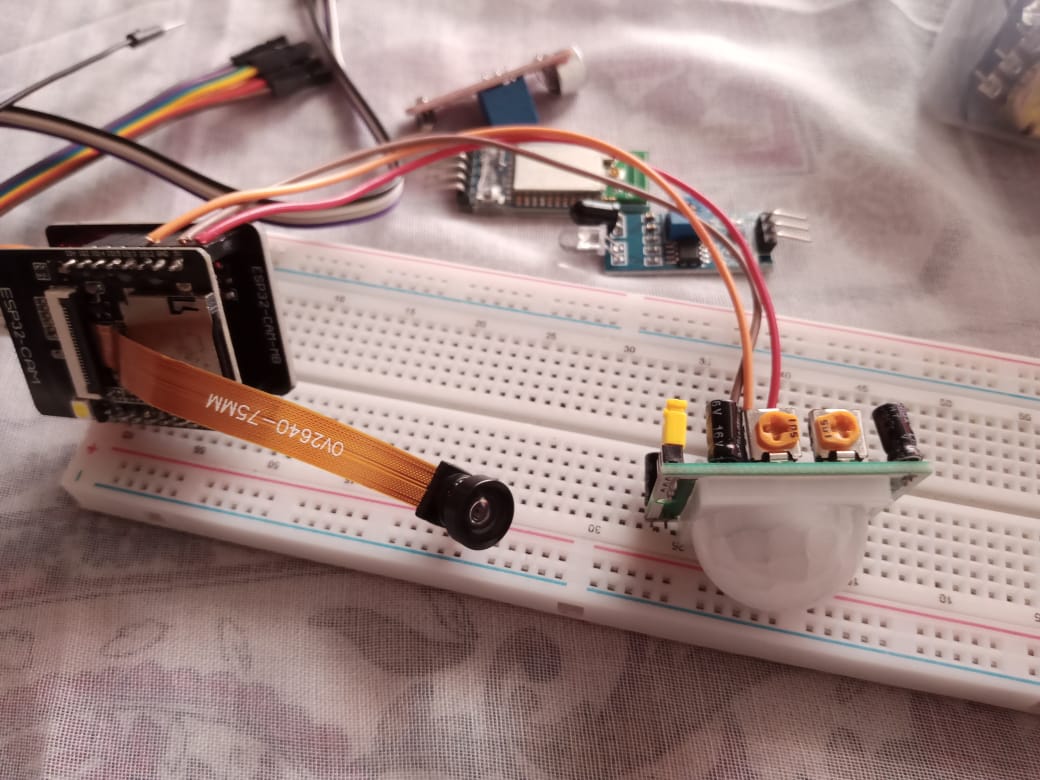

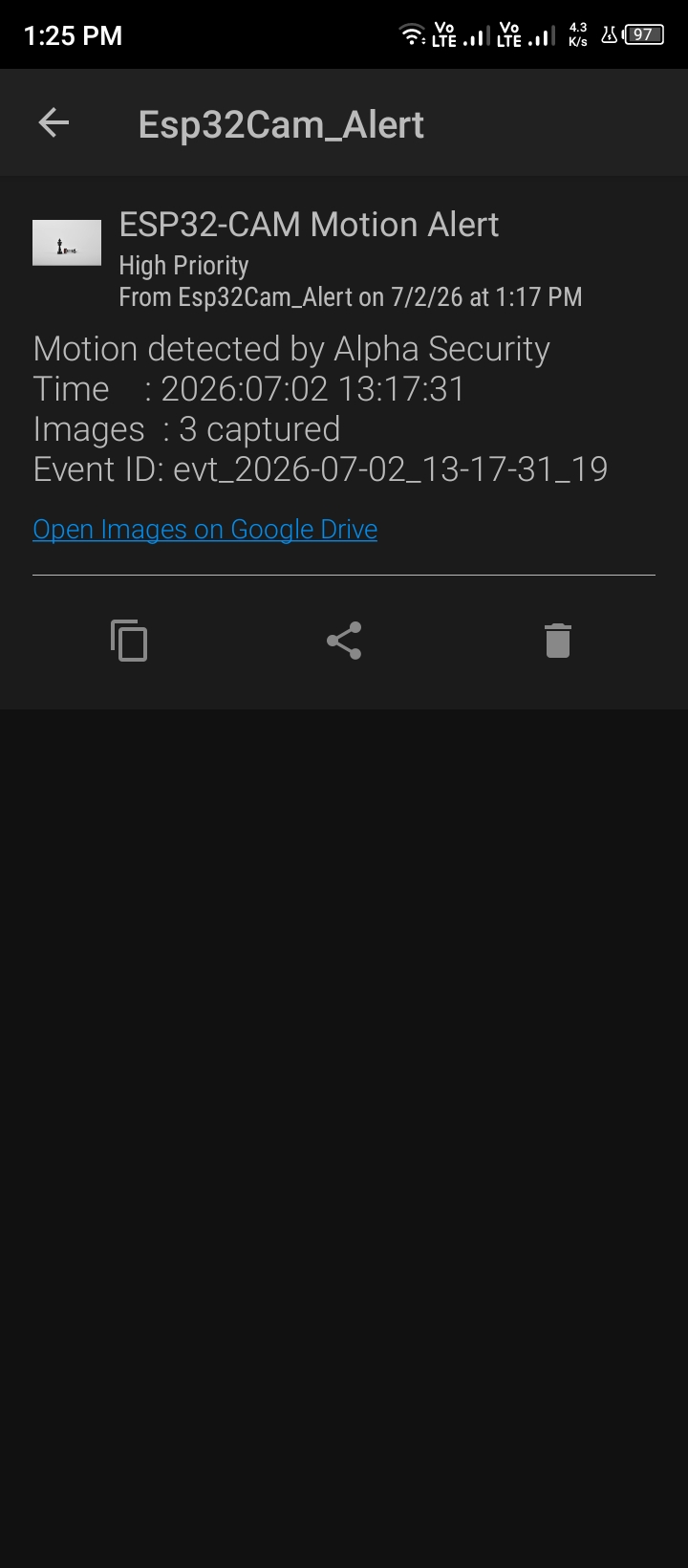

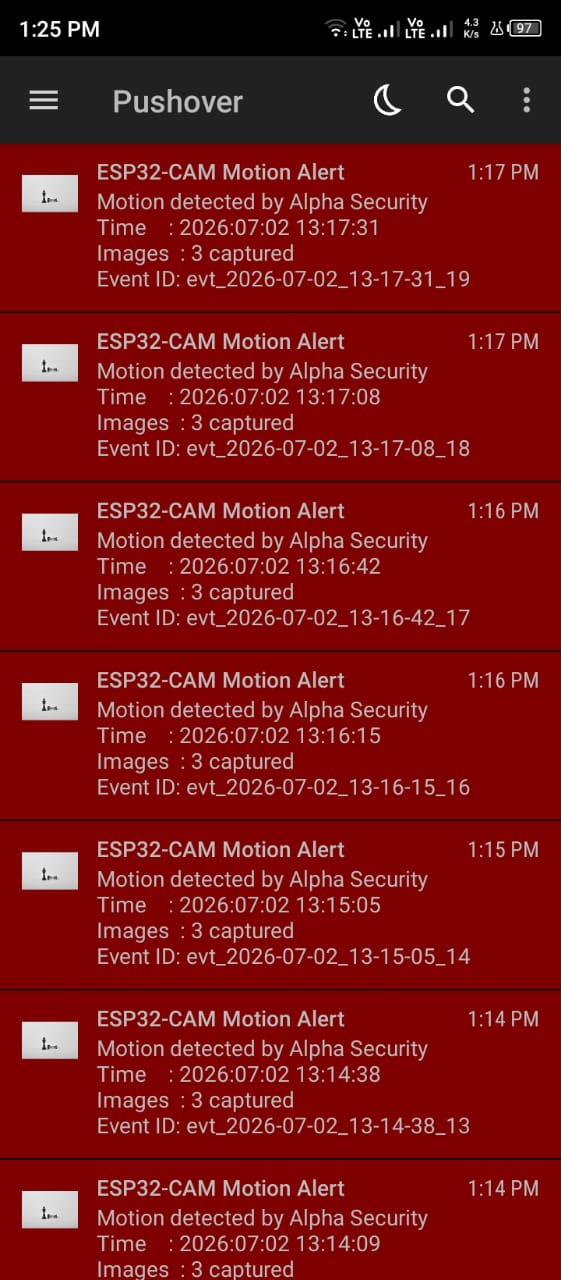

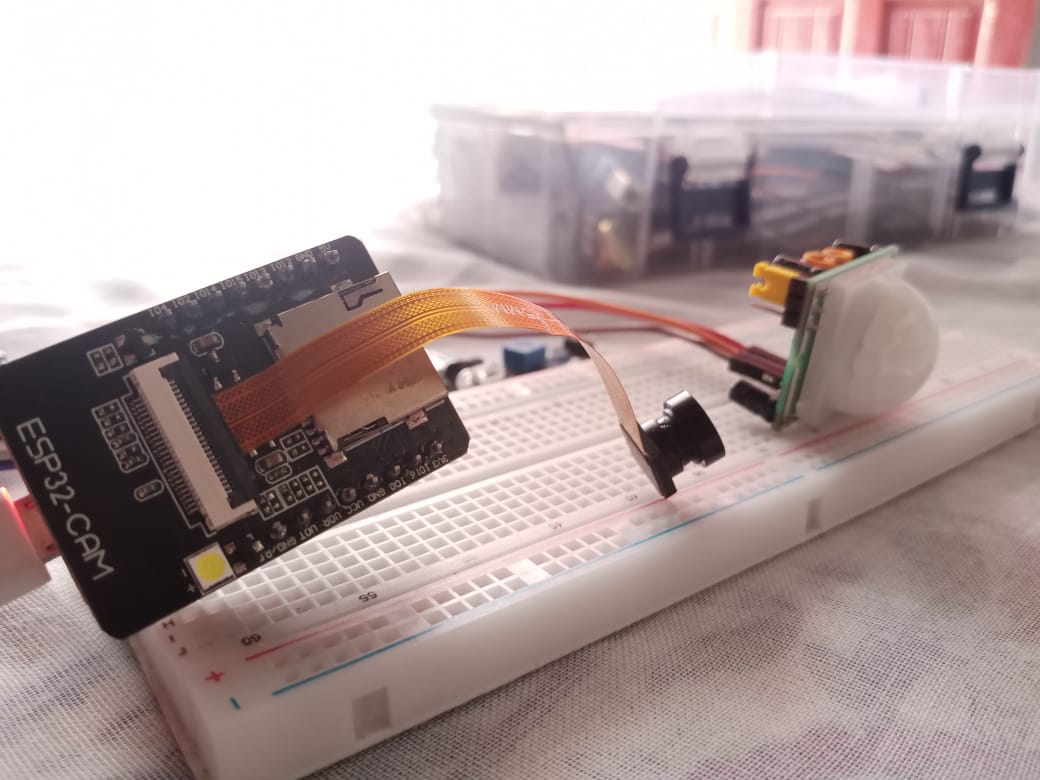

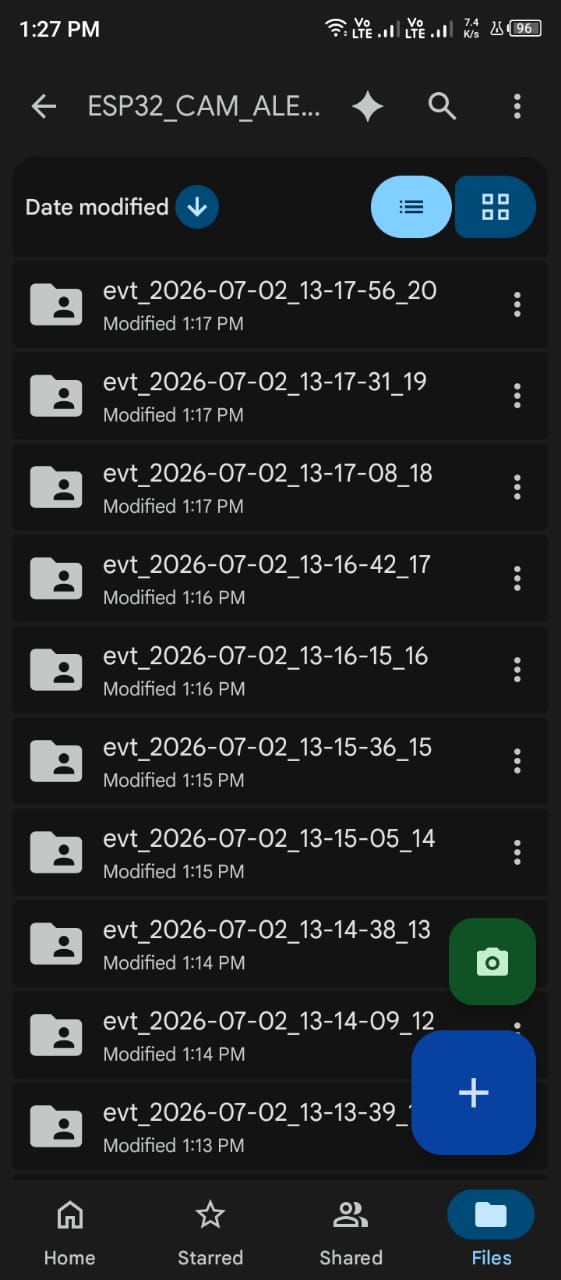

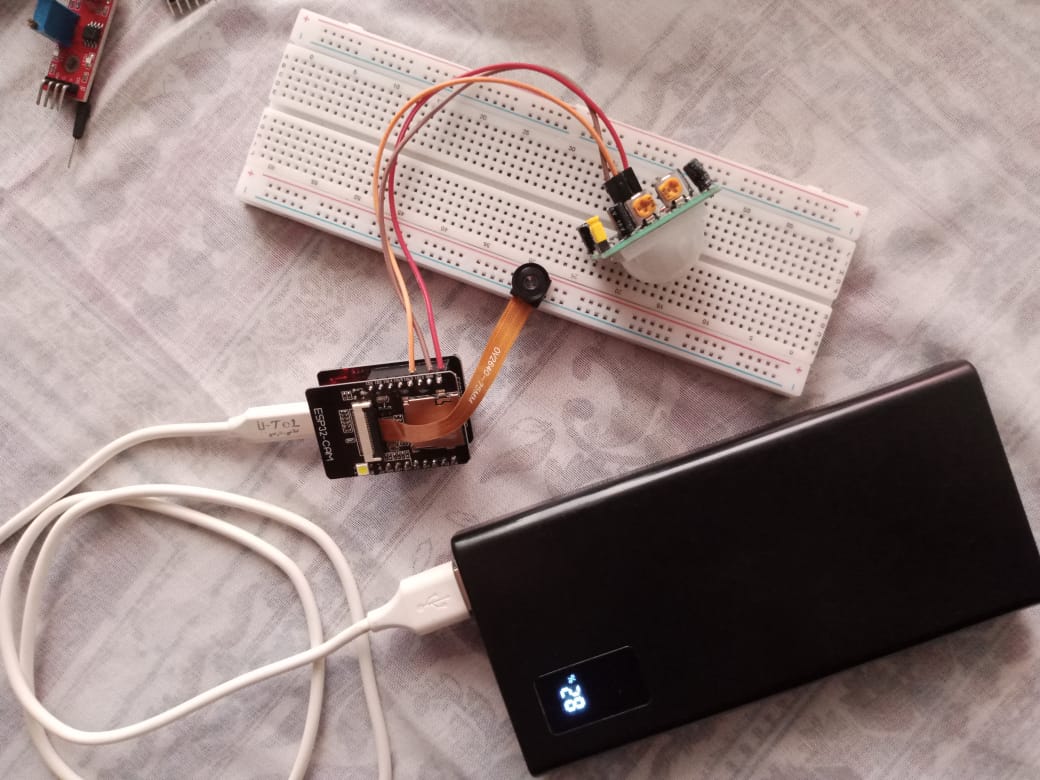

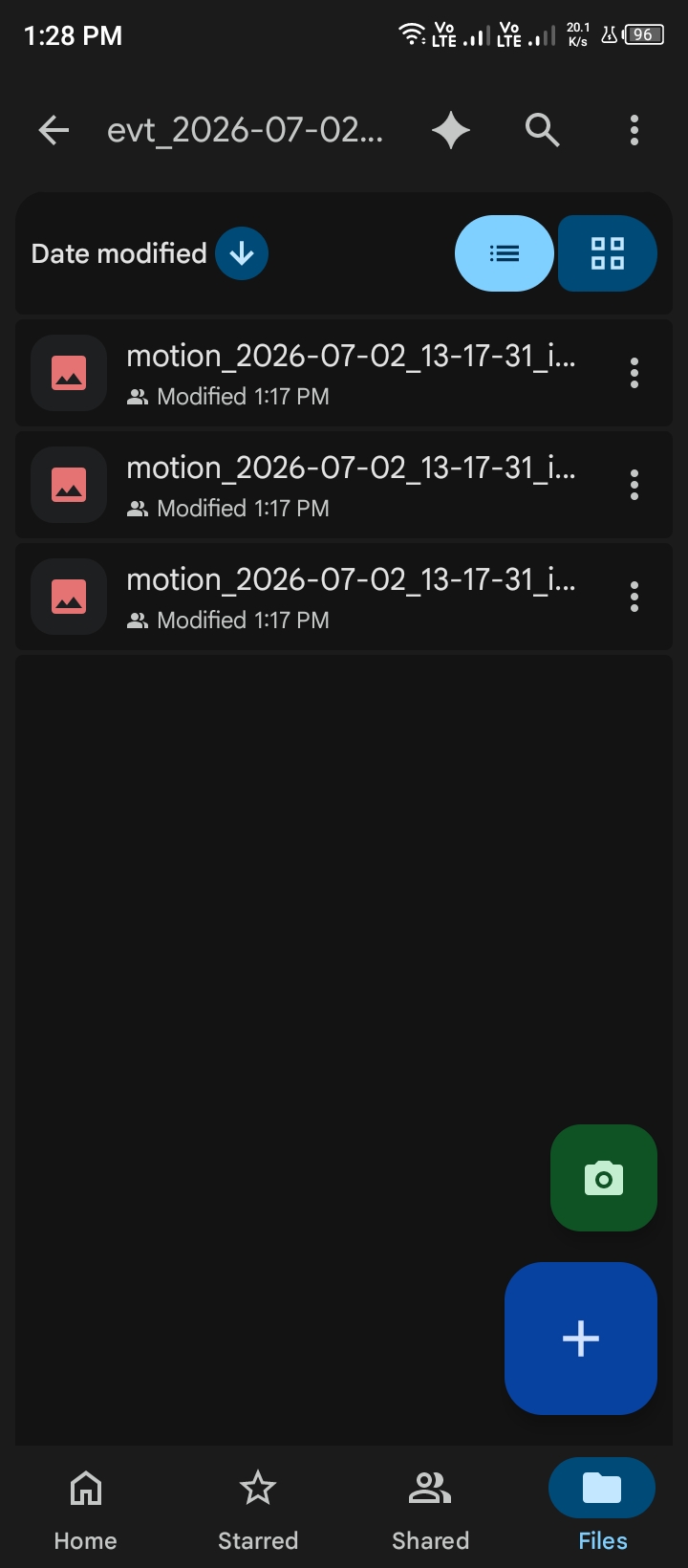

## 📖 概述 **SentinelCam-ESP32** 将一块价值 6 美元的 ESP32-CAM 开发板和一个 PIR 移动传感器变成了一个完全 serverless 的物理安全系统。当检测到移动时，相机会捕获静态图像，通过 **Google Apps Script** Web 应用将其直接上传至 **Google Drive**，并向您的手机发送 **Pushover** 推送通知 —— 所有这些都无需 Raspberry Pi、家用服务器或任何必须保持开机的机器。 适用场景： - 🏠 私密房间和家庭办公室 - 🏭 仓库和车库 - 🖥️ 服务器机房和实验室 - 🔐 小型办公室和机密区域 - 🎓 预算友好的 IoT / 物理安全学习 ## 📸 概念验证 — 经过实地测试，不仅是理论图 这不是一个理论上的构建。以下是 **2026 年 7 月 2 日** 实时捕获的完整流水线。 **这证明了：** PIR 传感器检测到移动 → ESP32-CAM 捕获图像 → 上传并在 Google Drive 中按文件夹组织 → 推送通知发送到手机，并附带指向证据的有效链接 —— 完整的架构，正常运行，并有时间戳作为证明。 ## 🧠 架构 ``` flowchart TD A[PIR Motion Sensor] -->|Motion HIGH on GPIO13| B[AI Thinker ESP32-CAM] B -->|Capture JPEG Image| C[Base64 Encode] C -->|HTTPS POST JSON| D[Google Apps Script Web App] D -->|Validate DEVICE_SECRET| E{Authorized?} E -->|No| F[Reject Request] E -->|Yes| G[Decode Base64 Image] G --> H[Create Event Folder in Google Drive] H --> I[Save JPEG Evidence] I --> J[Pushover API] J --> K[📱 Mobile Security Alert] ``` **流程简述：** PIR 传感器触发 → ESP32-CAM 唤醒并拍摄 2-3 张 JPEG 图像 → 图像被 Base64 编码并 POST 到 Google Apps Script endpoint → 脚本验证 shared secret，将图像保存到带时间戳的 Drive 文件夹中，并推送带有证据直链的 Pushover 通知。 ## ✨ 功能 - 📸 每次移动事件**多图捕获**（数量和间隔可配置） - ☁️ **Serverless 后端** —— Google Apps Script + Drive，零托管成本 - 🔔 通过 Pushover 发送**即时推送报警**，并带有指向 Drive 文件夹的直接链接 - 🔐 设备与后端之间的**Shared-secret 身份验证** - ⏱️ **PIR 预热与冷却逻辑**，可抑制错误/重复触发 - 🪫 **防掉电启动**和自动 WiFi 重连 - 💡 用于启动、WiFi 连接和移动事件的**状态 LED 指示灯** - 🛠️ **完全可配置** —— 图像大小、质量、冷却时间、闪光灯等 ## 🧰 硬件 | 组件 | 必需 | 备注 | |---|:---:|---| | AI Thinker ESP32-CAM | ✅ | 主摄像头 + WiFi 开发板 | | PIR 移动传感器 (HC-SR501) | ✅ | 推荐模块 | | FTDI USB 转串口适配器 | ✅ | 烧录固件所需 | | 跳线 | ✅ | 推荐使用公对母跳线 | | 5V / 1–2A 电源 | ✅ | 稳定的电源可防止掉电重启 | | 10kΩ 电阻 (GPIO13 → GND) | 推荐 | 防止引脚悬空 | | 面包板 | 可选 | 在测试期间很有用 | | 外壳 / 保护盒 | 可选 | 用于最终安装 | ## 🖧 技术栈 | 层级 | 技术 | |---|---| | 固件 | Arduino (C++) on ESP32-CAM | | 传输 | HTTPS POST (JSON + Base64 image) | | 后端 | Google Apps Script (serverless) | | 存储 | Google Drive | | 通知 | Pushover API | ## ⚡ 快速开始 ``` # 1. Clone the repository git clone https://github.com/yesalphahere/SentinelCam-ESP32.git cd SentinelCam-ESP32 # 2. 在 Arduino IDE 中打开 firmware # 文件：ESP32CAM_PIR_Security_Alert_System.ino # 3. 填入你的私密值（WiFi, Web App URL, DEVICE_SECRET） # 4. 将 SentinelCam_CloudBridge_AppsScript.js 部署到 Google Apps Script # （Deploy → Web App → Execute as Me → Access: Anyone） # 5. Flash ESP32-CAM，接通电源，并 arm 系统 ``` 📌 如需完整的分步操作指南 —— 接线图、Arduino IDE 设置、Google Drive/Apps Script 部署、Pushover 配置和故障排除 —— 请参阅 **[完整配置指南](SETUP_GUIDE.md)**。 ## 📁 仓库结构 ``` SentinelCam-ESP32/ │ ├── ESP32CAM_PIR_Security_Alert_System.ino # ESP32-CAM Arduino firmware ├── SentinelCam_CloudBridge_AppsScript.js # Google Apps Script backend ├── SETUP_GUIDE.md # Full installation & setup guide ├── README.md # You are here ├── LICENSE # MIT License └── assets/ ├── banner.svg # README hero banner ├── hardware/ # Build photos └── screenshots/ ├── drive/ # Google Drive event proof └── pushover/ # Pushover alert proof ``` ## 📚 完整配置指南 本 README 是项目的主页。完整、详细的说明 —— 接线表、PIR 调试、Arduino IDE 配置、Google Drive 和 Apps Script 部署、Pushover 设置、首次启动测试以及 15 点故障排除指南 —— 位于： ### 👉 [`SETUP_GUIDE.md`](SETUP_GUIDE.md) ## 🔒 安全模型 设备到云的请求通过 shared secret (`DEVICE_SECRET`) 进行身份验证，在写入任何文件或发送通知之前，每次上传都会对其进行验证。本仓库中的所有示例配置值在设计上均为占位符 —— 不会发布任何真实的凭据、endpoint 或 token。 ## 🗺️ 路线图 - [ ] 支持 Telegram 通知作为 Pushover 的替代方案 - [ ] 用于浏览捕获事件的 Web 仪表板 - [ ] 支持多相机 / 多区域 - [ ] 电池 + 太阳能供电方案 ## 📜 许可证 基于 **MIT License** 发布 —— 详情请参阅 [`LICENSE`](LICENSE)。

标签：ESP32-CAM, 智能硬件, 物理安全, 物联网, 监控告警
