# esphome-panasonic-erv
为 Panasonic 新风热交换器提供本地化的 Home Assistant 和 Apple HomeKit 控制——这是一种能量 /
热回收新风交换器 (ERV / HRV / 新风 / 全热交换器)。无需专有模块，无需云端，无需
订阅：仅需一个 **约 5 美元的 ESP32** 即可替代 OEM 模块并直接与设备通信。
松下为这些设备销售两款可选的附加模块，一个是 Wi-Fi 模块（APP + 云端），另一个是
RS485 模块（用于楼宇自动化的 Modbus），两者都插入同一个 **CN12** 端口。本
项目**两者都不需要**。一个运行着 [ESPHome](https://esphome.io) 的 ESP32-S3 占用该插槽并
直接与主板进行其私有的 CN12 协议通信，因此一切操作都在您的局域网内完成。
与替代方案相比——无论是连接简单的继电器（仅支持开/关和强风模式），还是保留 RS485
模块并添加一个 Modbus/TCP 网关——本项目原生支持该协议，因此您只需 ESP 即可获得完整的
风量 / 模式 / 风扇控制权。
**亮点**
- 💸 **低成本** — 整个构建过程只需一个 ESP32（约 **¥30 / US$5**）和几根跳线。
OEM 的 Wi-Fi 和 RS485 模块成本要高出数倍，并且会将您锁定在云端或某个楼宇系统中。
- 🔌 **无需 OEM 模块** — ESP 取代了 Wi-Fi *或* RS485 模块，直接与设备通信。
- ☁️ **无云端，无 APP** — 控制操作永远不会离开您的本地网络。
- 🔄 **双向状态** — 在墙壁控制面板上的更改会在约一秒钟内同步显示在 Home Assistant 中。
- 🍎 **HomeKit 就绪** — 一个 Home Assistant 套件即可将其变为具有多种风速和模式的 Apple Home 风扇。

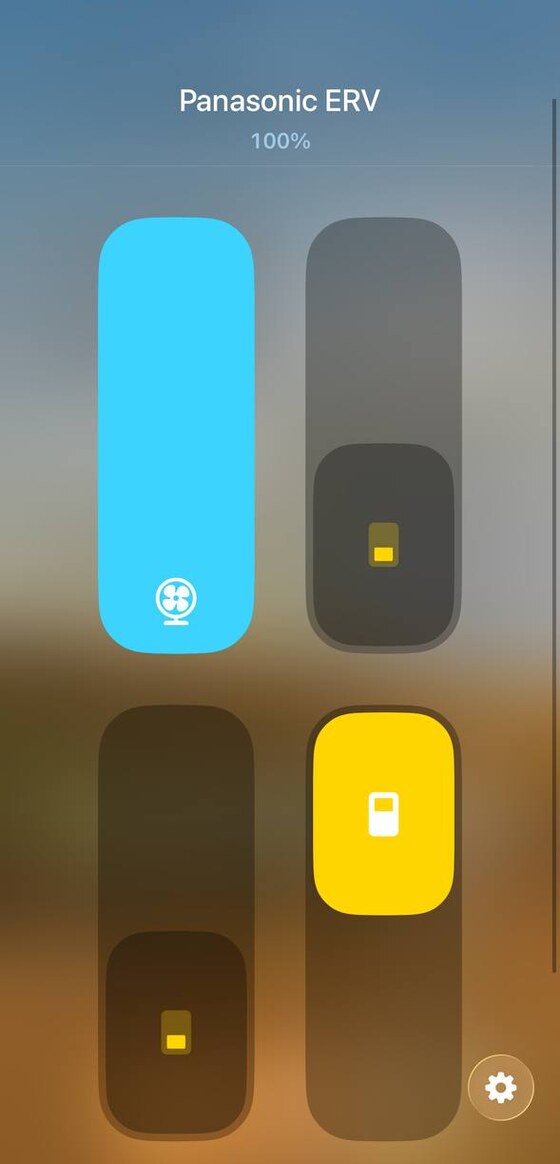

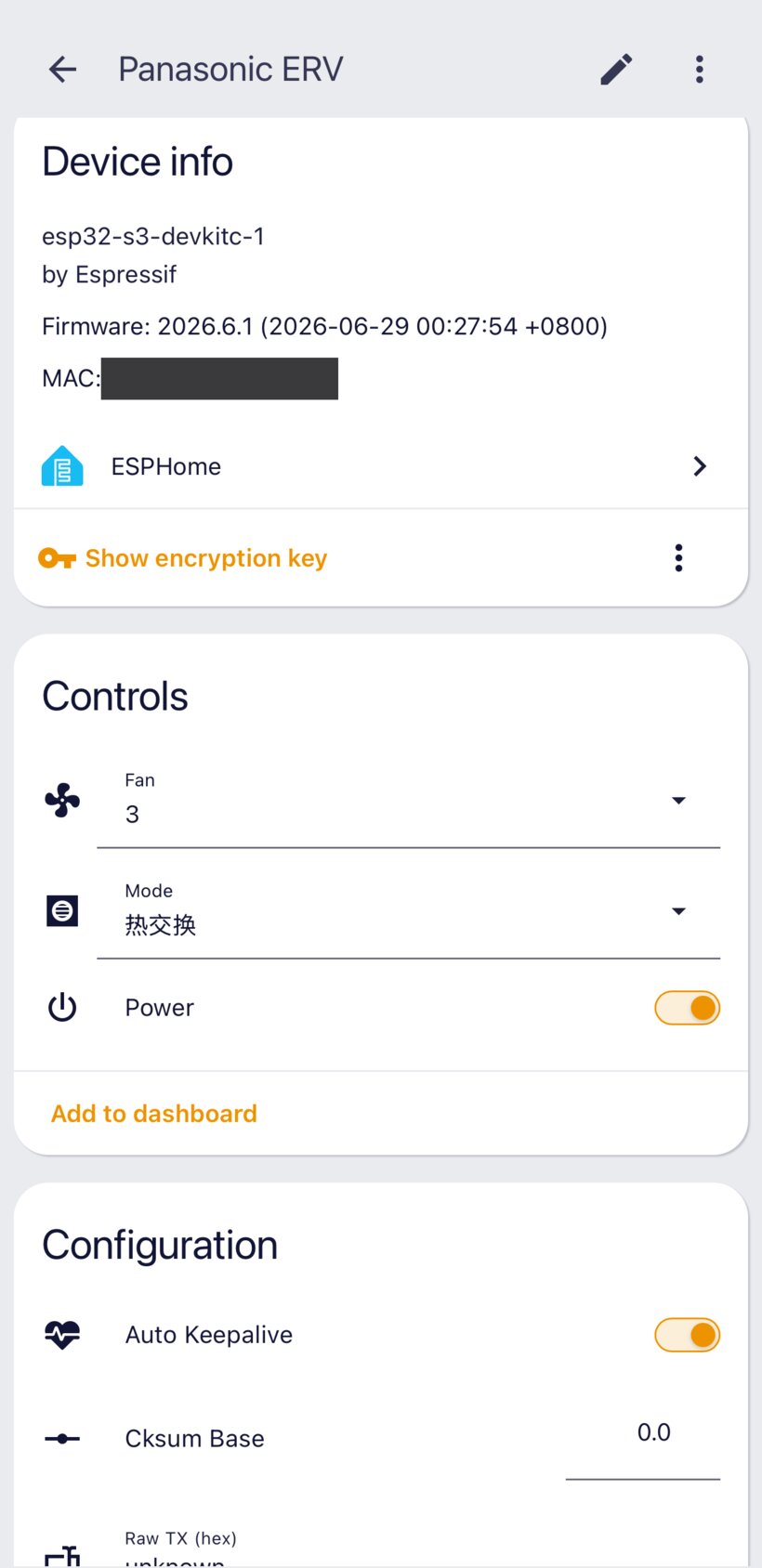

Same unit in Apple Home (left) and Home Assistant (right).
```
┌────────────┐ CN12 ┌──────────┐ Wi-Fi ┌────────────────┐ ┌──────────┐
│ ERV main │ 9600 8N1 │ ESP32-S3 │ native │ Home Assistant │ │ Apple │
│ board │◄═══════════►│ ESPHome │◄══════════►│ │◄═══►│ HomeKit │
└────────────┘ └──────────┘ API └────────────────┘ └──────────┘
▲ the ESP sits where the OEM Wi-Fi / RS485 module used to, and talks to the board directly
```
CN12 协议是未公开的；它是通过逻辑分析仪逆向工程并在真实的
**FY-25ZDP1C** 上验证得来的。如果您只想让它正常工作，请按照下面的指南操作。如果您想知道它是
如何运作的，请跳转至文末的 [工作原理](#how-it-works) 和 [逆向工程过程](#how-it-was-reverse-engineered)。
## 目录
- [仓库结构](#repository-layout)
- [所需材料](#what-you-need)
- [兼容性](#compatibility)
- [安装与接线](#install-and-wire-it-up)
- [Home Assistant 与 HomeKit](#home-assistant-and-homekit)
- [实体](#entities)
- [配置](#configuration)
- [故障排除](#troubleshooting)
- [工作原理](#how-it-works)
- [逆向工程过程](#how-it-was-reverse-engineered)
- [状态同步与效率](#state-sync-and-efficiency)
- [贡献与反馈](#contributing-and-feedback)
- [致谢](#credits)
- [许可证](#license)
## 仓库结构
| 路径 | 文件说明 | 何时使用 |
|------|-----------|-----------------|
| [`panasonic-erv.yaml`](panasonic-erv.yaml) | ESPHome 设备配置（实体、UART、引脚） | 将其**烧录**到您的 ESP32 |
| [`components/panasonic_erv/`](components/panasonic_erv) | 驱动程序 — C++ 协议 + Python 代码生成 | 由配置文件引入；编辑以扩展协议 |
| [`homeassistant/packages/panasonic_erv.yaml`](homeassistant/packages/panasonic_erv.yaml) | Home Assistant template-fan 套件 | **复制到 HA** `config/packages/` 用于 HomeKit |
| [`tools/decode.py`](tools/decode.py) | CN12 帧 decoder + command 构建器（纯 Python） | 在适配变体时 decode 捕获的数据或构建测试命令 |
| [`secrets.yaml.example`](secrets.yaml.example) | 密钥模板 | 复制到 `secrets.yaml`，填写 Wi-Fi + 密钥 |
| [`docs/PROTOCOL.md`](docs/PROTOCOL.md) · [中文](docs/PROTOCOL.zh-CN.md) | 逆向工程的协议 + 官方寄存器映射表 | 用于理解或扩展协议 |
| [`docs/WIRING.md`](docs/WIRING.md) · [中文](docs/WIRING.zh-CN.md) | 接线 + 供电指南 | 将 ESP 连接到 CN12 时使用 |
## 所需材料
完整的物料清单：
- **1 × ESP32-S3 开发板** — 示例针对常见的 `esp32-s3-devkitc-1`。约 **¥30 / US$5**。
- **几根跳线** — 母对母杜邦线最容易连接到 CN12 插针。
- **一根 USB-C 数据线** — 仅用于首次烧录。
- **一台电脑** — 运行 [ESPHome](https://esphome.io) 命令行，或 Home Assistant 的 ESPHome add-on。
这就是全部成本。不需要 Panasonic Wi-Fi 或 RS485 模块，不需要网关，不需要账户，不需要订阅。
只有当您以后想利用设备自带的 5V 电源供电，而不是一直插着 USB 线时，才需要用到电烙铁。
## 兼容性
已在 **Panasonic FY-25ZDP1C** 上验证。Wi-Fi 模块 (FY-WF15ZDP1C) 和 RS485 模块
(FY-RS15ZDP2C) 都插入同一个 CN12 端口，并且松下的手册在整个 ERV 系列中都列出了该模块，
因此无论您出厂时自带哪种模块，这都应该适用于以下任何设备。只有 FY-25ZDP1C 经过
了物理测试；请将其余型号视为“应该可用，但未经测试”。可用的模式因型号类别而异
（薄型家用设备的模式 `0x05` 是排气；而在寒冷地区设备上，相同的值是严寒模式，参见
[`docs/PROTOCOL.md`](docs/PROTOCOL.md)）。此组件实现了
薄型家用设备的电源/模式/风扇控制；更大的设备暴露了它尚未触及的额外功能。
| 类别 | 型号 |
|-------|--------|
| **薄型家用** | FY-15ZDP1C, **FY-25ZDP1C** ✅, FY-35ZDP1C, FY-50ZDP1C, FY-15GZD1, FY-25GZD1, FY-35GZD1, FY-50GZD1, FY-RZ18DP1, FY-RZ28DP1, FY-RZ38DP1 |
| **薄型家用，严寒地区** | FY-15ZDP1CX, FY-25ZDP1CX, FY-35ZDP1CX |
| **DC 电机** | FY-15ZJD2C, FY-25ZJD2C, FY-35ZJD2C, FY-15GZJP2, FY-25GZJP2, FY-35GZJP2, FY-15ZJP2C, FY-25ZJP2C, FY-35ZJP2C |
| **商用** | FY-15ZY1C, FY-25ZY1C, FY-35ZY1C, FY-50ZY1C, FY-65ZY1C, FY-80ZY1C, FY-1KZY1C, FY-1HZY1C, FY-2KZY1C |
| **柜式** | FY-50ZR1C, FY-70ZR1C |
如果您尝试了非 FY-25ZDP1C 的型号，请提交一个 issue 并附上结果——这对大家都有帮助。
## 安装与接线
您可以先在桌面上完成整个软件部分，然后再将其接入设备。按步骤操作：
**1. 安装 ESPHome。**
```
pip install esphome # or use the ESPHome add-on inside Home Assistant
```
**2. 获取配置并设置您的密钥。**
```
git clone https://github.com/shadowzzp/esphome-panasonic-erv
cd esphome-panasonic-erv
cp secrets.yaml.example secrets.yaml # then edit your Wi-Fi SSID and password
openssl rand -base64 32 # paste the output as panasonic_erv_api_key
openssl rand -base64 32 # paste the output as panasonic_erv_ota_password
```
包含的 [`panasonic-erv.yaml`](panasonic-erv.yaml) 已经指向了本地的 `components/`
文件夹，因此可以直接编译。
**3. 通过 USB 烧录。** 将 ESP32 插入您的电脑并运行：
```
esphome run panasonic-erv.yaml --device /dev/ttyACM0
```
随后的每次更新都可以通过 Wi-Fi 进行——无需数据线，也无需打开机壳：
```
esphome run panasonic-erv.yaml --device
```
**4. 将其连接到设备。** 在断路器处关闭 ERV 的电源，并从 CN12 拔下 OEM 模块。
连接三根线（完整指南和接线图请见 [`docs/WIRING.md`](docs/WIRING.md)）：
| ESP32-S3 | | CN12 |
|----------|---|------|
| `GPIO18` | ← | A 线（主板 TX） |
| `GPIO17` | → | B 线（主板 RX） |
| `GND` | — | `GND` |
CN12 的两条线在主板侧均为 3.3V，因此 ESP 可直接连接——无需电平转换器。
**切勿在插入 ESP 的同时保留插入的 OEM 模块。**

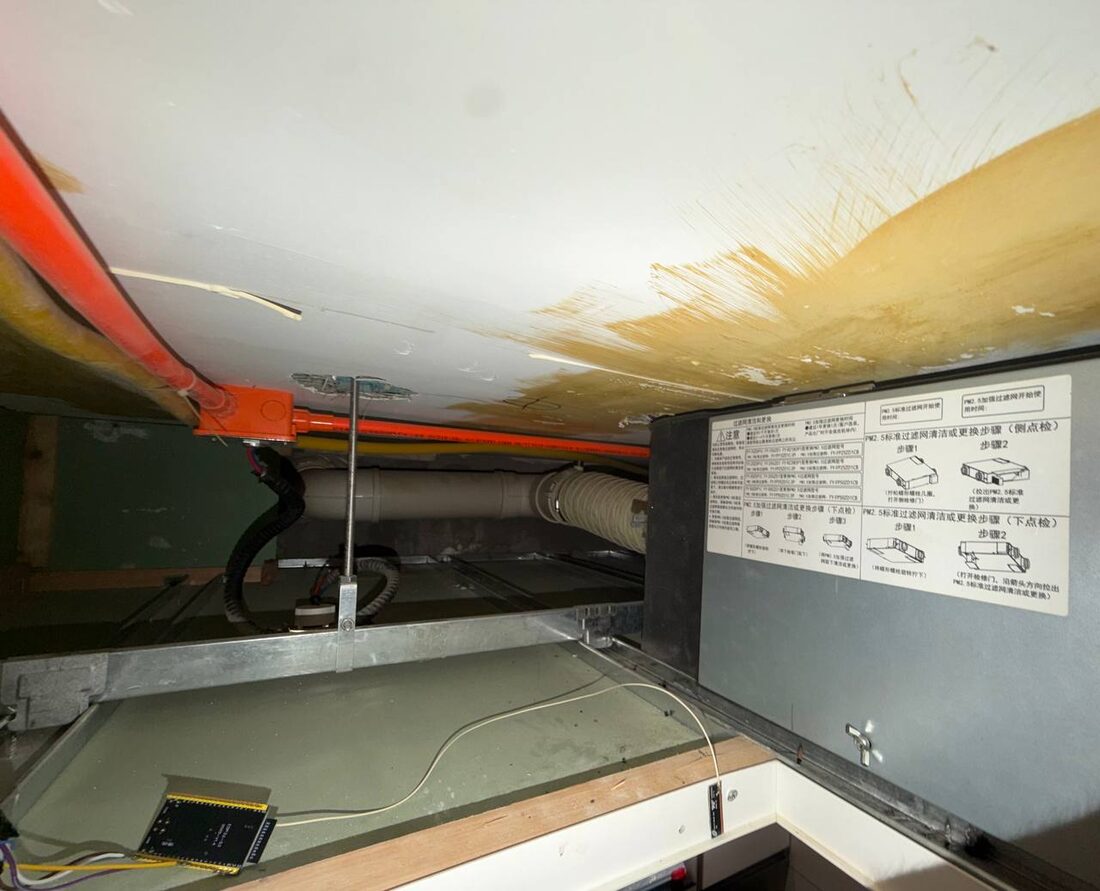

The ESP32-S3 (lower left) wired into the ERV's CN12 in place of the OEM module.
**5. 上电。** 示例默认配置了 `tx_enable_at_boot: true`，因此 ESP 会在
启动时将自身注册为模块，面板上的 `F02` 错误也会随之消除。现在您已经可以完全控制它了。
## Home Assistant 与 HomeKit
几分钟后，该设备就会通过 ESPHome native API 出现在 Home Assistant 中（设置 →
设备与服务）。确认添加，并在提示时粘贴 `panasonic_erv_api_key`。您将获得一个**电源**
开关以及**模式** / **风扇**选择器，外加一些诊断实体。
对于 Apple Home，只需添加一个文件。将
[`homeassistant/packages/panasonic_erv.yaml`](homeassistant/packages/panasonic_erv.yaml) 复制到您的
HA `config/packages/` 文件夹中，确保 `configuration.yaml` 包含：
```
homeassistant:
packages: !include_dir_named packages
```
然后重新加载（开发者工具 → YAML → Template 实体，或重启）。它将开关和两个
选择器合并为一个 `fan.panasonic_erv`，HomeKit Bridge 会将其作为一个具有开/关、三档
风速以及模式预设的风扇公开——并保持双向同步。**请务必保留文件名中的下划线**：HA
会静默忽略名称中包含连字符的包文件。
## 实体
| 实体 | 类型 | 说明 |
|--------|------|-------|
| `switch.panasonic_erv_power` | switch | 开 / 关 |
| `select.panasonic_erv_mode` | select | 热交换 / 内循环 / 外循环 (heat-exchange / recirculate / exhaust) |
| `select.panasonic_erv_fan` | select | 1 / 2 / 3 |
| `fan.panasonic_erv` | fan | 来自 HA 包的统一实体，用于 HomeKit |
| `switch.panasonic_erv_tx_enable` | switch (config) | 主总线切断开关；重新插入 OEM 模块前请关闭 |
| `switch.panasonic_erv_auto_keepalive` | switch (config) | 注册与 keepalive 循环 |
| `button.panasonic_erv_send_registration` | button (diag) | 重放开机握手 |
| `button.panasonic_erv_restart` / `…_safe_mode_ota_recovery` / `…_send_poll` | button (diag) | 远程恢复 |
| `text.panasonic_erv_raw_tx_hex` | text (config) | 为协议开发注入任意 frame |
| `number.panasonic_erv_cksum_base` | number (config) | 针对不同变体实时调整 checksum base |
| `sensor.panasonic_erv_*` | sensor (diag) | Wi-Fi 信号、正常运行时间、RX/TX 帧计数器 |
## 配置
```
panasonic_erv:
id: erv
uart_id: erv_uart
tx_enable_at_boot: true # default false. true = register + keepalive on boot (OEM module removed)
cksum_base: 0xC0BA # checksum base (Σ payload + base); default verified on FY-25ZDP1C
```
`tx_enable_at_boot` 默认设置为 `false`，因此组件在您主动开启前处于仅监听状态，这在
仍插有 OEM 模块且您正在嗅探总线时是最安全的。
## 故障排除
**面板显示 `F02`。** 主板未检测到已注册的模块。请检查 `tx_enable_at_boot` 是否为
`true`（或开启 *TX Enable*），OEM 模块是否已拔出，以及 TX/RX 是否接反。按下
*Send Registration*。
**设备关闭时，风扇或模式更改被忽略。** 这是预期行为。在断电，主板不会更改风速或
模式。请先打开电源；HomeKit 风扇会自动执行此操作。
**无状态 / 总线上无数据。** 请确认是否共地，并检查 `rx_pin` 是否接在 A 线（主板 TX）上。
**大量快速指令后面板空白。** 这是暂时性的；给设备断电重启或按一下面板上的按钮即可。
固件中的命令合并机制就是为了防止这种情况。
以下内容是为好奇者准备的。如果您的风扇已经正常工作，可以跳过。
## 工作原理
OEM 模块和主板通过 CN12 以 9600 8N1 的波特率交换由 `A5 A5 5A 5A` 框定的数据包。
ESPHome 组件取代了模块的位置并扮演其角色：
1. **注册。** 在启动时，它会重放模块的上电握手，然后通过大约每 2 秒一次的轮询和
每 6 秒一次的心跳来保持连接活跃。如果没有此步骤，面板会显示 `F02`。
2. **读取状态。** 它将主板的状态帧 (`03 0B … RUN MODE FAN`) 解析为电源、模式
和风速，因此在墙壁面板上所做的更改也会显示在 Home Assistant 中。
3. **发送指令。** 它使用正确的 checksum 构建 66 字节的指令帧 (`02 0B`)，并利用
掩码写入，从而在更改一个字段时不干扰其他字段。
包括官方 Modbus 寄存器映射表在内的完整逐帧规范，位于
[`docs/PROTOCOL.md`](docs/PROTOCOL.md)。
## 逆向工程过程
CN12 协议并未公开，因此它是通过逻辑分析仪在桌面上从头开始解析出来的。简述如下：
1. **寻找总线。** 拔下 OEM Wi-Fi 模块会使面板显示 `F02`（设备连接
错误）。这证实了承载控制信号的正是模块↔主板之间的连接，而 CN12 就是那条链路。
2. **监听。** 将逻辑分析仪接在 A 线上——这是主板的 3.3V 发送线，只读且安全——
显示了由 `A5 A5 5A 5A` 框定的 9600 8N1 通信流量。
3. **映射字段。** 按下墙壁面板上的电源 / 模式 / 风扇键，并观察哪些字节发生了变化，
从而在 `36 00 00 00 …` payload 中确定了 RUN、MODE 和 FAN。
4. **破解 checksum。** 每条命令都带有一个 16 位的 `b5 b6` 字段。其中一部分在每次
启动时看起来都是随机的——这是一个干扰项，后来证明那是主板自身的状态序列。而*命令*
的 checksum 是确定性的：`(Σ payload + 0xC0BA) & 0xFFFF`，这在捕获到的三条
命令中都是一致的。利用该 checksum 合成一条开机命令并发送，使得设备
在物理上启动了——这就是一切豁然开朗的时刻。
5. **伪装成模块。** 重放模块的开机握手和 keepalive 节奏，使主板
接受 ESP 作为真正的模块，因此面板永远不会回退到 `F02`。

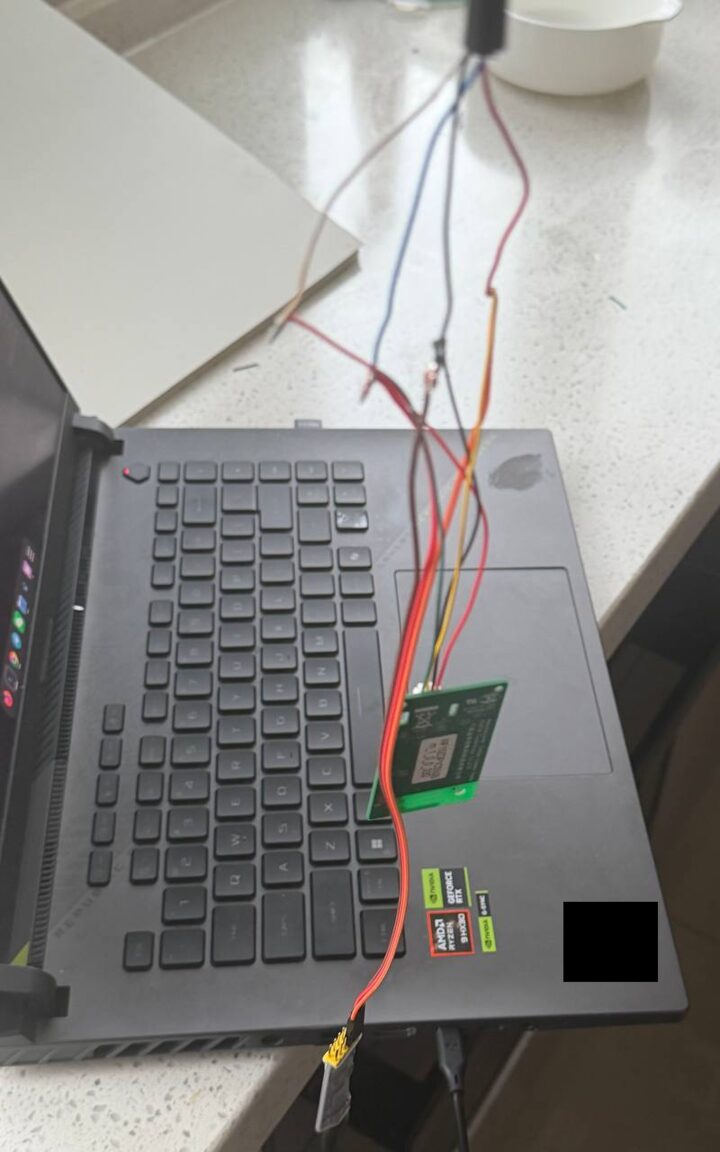

Bench setup: tapping the CN12 bus to capture and decode the protocol.
完整规范请见 [`docs/PROTOCOL.md`](docs/PROTOCOL.md)。
## 状态同步与效率
两个设计选择使得控制变得迅速，而不会淹没网络或缓慢的 9600 波特率总线。
**滑块连发。** 拖动 HomeKit 的风速滑块会触发一连串的设置百分比调用。
固件将它们合并，并且只发送最终确定的值，因此总线和设备的面板
永远不会看到中间的步骤。
**空闲流量。** ESPHome 的 `select` 不会对状态进行去重，因此轮询会
在每个时间间隔向 HA 重新发布数据，无论是否有更改。相反，这里的选择器是乐观的
（点击时提供即时反馈），并且一个小型的 `interval` lambda 只在主板状态实际发生
变化时，且仅在正在进行的命令执行完毕后，才将主板的真实状态推送回去。其结果是
即时的 UI 反馈，在墙壁面板发生某些变化时大约一秒钟的同步时间，以及在空闲时
几乎没有流量。logger 运行在 `INFO` 级别，并且逐帧的十六进制格式化会在编译时
被剔除，除非您将其提高到 `DEBUG` 级别，因此对于已安装封闭的设备，依然可以在
不带来平时性能损耗的情况下通过无线方式进行深度调试。
## 致谢
“模拟模块”的方法是由 [DomiStyle/esphome-panasonic-ac](https://github.com/DomiStyle/esphome-panasonic-ac)
证明的，该项目对松下空调（CN-CNT / CZ-TACG1 协议）做了同样的事情。ERV 的 CN12
帧规范是不同的，因此该协议是从头开始逆向的，但那个项目表明这是
值得做的。基于 [ESPHome](https://esphome.io) 构建。
## 许可证
[MIT](LICENSE)
