面向小米及追觅扫地机器人所用 X-WPFTB-V2.6.2 激光雷达的 Arduino 驱动库、通信协议文档与 Windows 实时可视化工具。

Stars: 1 | Forks: 0

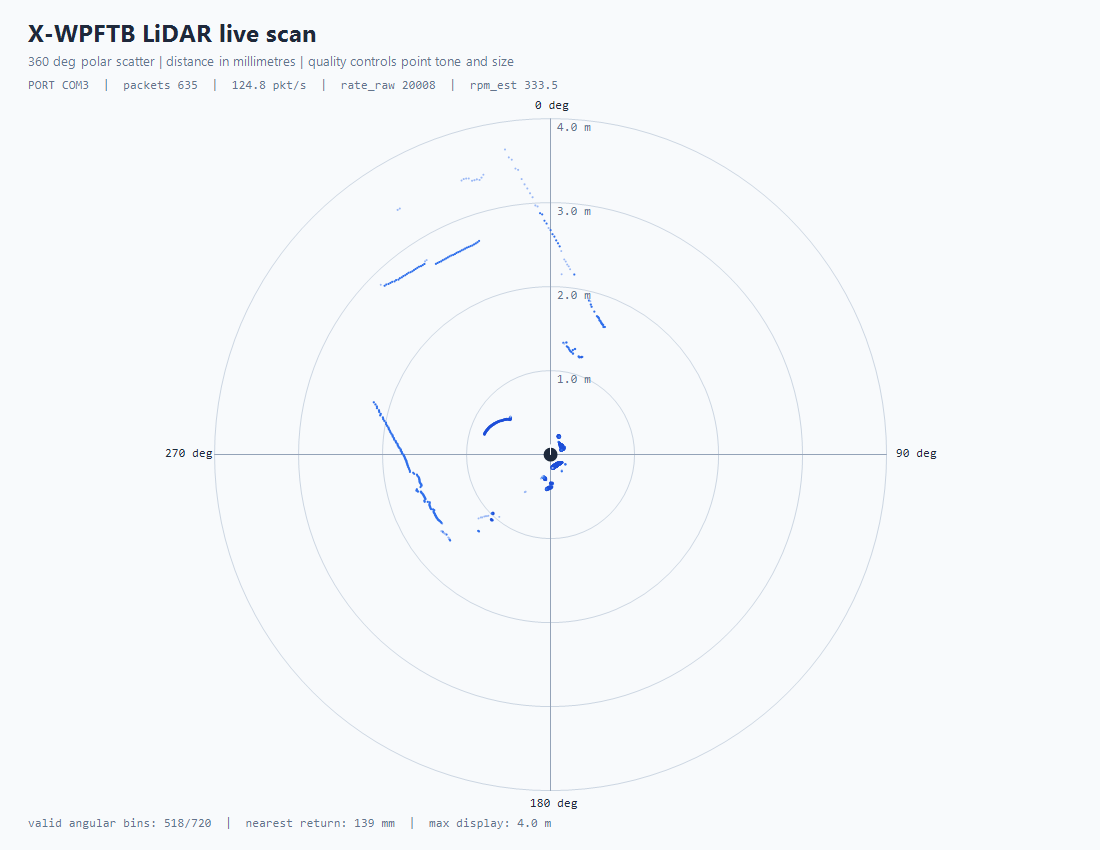

# 小米 X-WPFTB LiDAR Arduino 库、协议说明,以及用于三线制 `X-WPFTB-V2.6.2` 2D LiDAR 的实时 Windows 可视化工具(该雷达应用于多款小米和追觅扫地机器人)。 [繁體中文說明](README.zh-TW.md) ![传感器的实时极坐标图](https://static.pigsec.cn/wp-content/uploads/repos/cas/65/65d17e2456a5503774a7de4b5f190147537d0c0ec054d5890a195034f73a4281.png) ## 在真实硬件上确认的信息 | 项目 | 数值 | |---|---| | PCB | `X-WPFTB-V2.6.2` | | 接口 | 单向 UART 输出 | | UART | `115200 baud, 8N1`,正常极性 | | 帧头 | `55 AA 03 08` | | 数据包大小 | 36 字节 | | 每包采样点数 | 8 | | 距离单位 | 毫米 | | 测试主机 | Arduino Uno,LiDAR 的 DOUT 连接至 D9 | 这与公开文档中记载的 `T-WPFTB-V3.2.2` 的有线协议**不同**,后者使用 `230400 baud`、帧头为 `55 AA 23 10`,并且采用 60 字节的数据包。 ## 接线说明 照片丝印和实时抓取的数据支持以下三线分配方式: | LiDAR 导线 | 功能 | Arduino Uno | |---|---|---| | 黑色/棕色 | GND | GND | | 橙色 | DOUT | 在 Uno 示例中连接至 D9 | | 红色 | VCC | 保留已知可用的传感器供电 | 注意事项: - DOUT 是 LiDAR 的输出端。切勿从 Arduino 端将其拉高(HIGH)。 - Arduino 和 LiDAR 必须共地。 - 红线电源电压无法通过 UART 分析确定。在更改原始供电方式之前,请先测量电压。 - 在 Uno 示例中,D8 仅作为未使用的 `SoftwareSerial` TX 占位符,应保持断开。 ## Arduino 库快速入门 将此代码库下载为 ZIP 文件,然后在 Arduino IDE 中使用: `项目 > 包含库 > 添加 .ZIP 库...` 打开 `文件 > 示例 > Xiaomi WPFTB LiDAR > UnoSerialMonitor`。 ``` #include #include SoftwareSerial lidarUart(9, 8); // RX=D9, unused TX=D8 XiaomiWPFTBLidar lidar(lidarUart); void setup() { Serial.begin(250000); lidarUart.begin(XiaomiWPFTBLidar::kBaudRate); } void loop() { lidar.update(); XiaomiWPFTBFrame frame; if (!lidar.readFrame(frame)) return; for (uint8_t i = 0; i < XiaomiWPFTBLidar::kSampleCount; ++i) { const XiaomiWPFTBSample &point = frame.samples[i]; if (!point.valid()) continue; Serial.print(point.angleDeg, 2); Serial.print(','); Serial.println(point.distanceMm); } } ``` 该库不执行动态内存分配。它提供对角度、距离、质量、标志位、数据包计数器、原始尾部校验和字段以及初步 RPM 估算值的访问。 ### Uno 性能说明 在 Uno 上以 115200 波特率运行 `SoftwareSerial` 已接近其实际性能极限。 包含的 Uno 示例对文本输出进行了节流处理。如需连续采集数据,建议使用 Mega、ESP32、RP2040 或其他带有可用硬件 UART 的开发板。 ## 实时 Windows 可视化工具 1. 上传 `examples/WindowsVisualizerBridge/WindowsVisualizerBridge.ino`。 2. 关闭 Arduino 串口监视器,以便释放 COM 端口。 3. 双击 `tools/windows-visualizer/Start_LiDAR_Visualizer.bat`。 4. 从下拉列表中选择 Arduino 的 COM 端口,然后点击 **连接**。 桥接程序以 115200 波特率读取 LiDAR 数据,并通过 USB 串口以 500000 波特率转发验证后的 36 字节数据包。可视化工具仅使用 Windows PowerShell、WinForms 和 `System.IO.Ports`;它不会安装任何内容,也不会进行任何网络调用。 ## 文档 - [有线协议](docs/protocol.md) - [逆向工程笔记](docs/reverse-engineering.md) - [Windows 可视化工具](tools/windows-visualizer/README.md) - [贡献指南](CONTRIBUTING.md) ## 已知限制 - 尚未识别出第 34-35 字节的校验和/CRC 算法。 - `rpmEstimate = rateRaw / 60` 与观察到的数值量级相符,但仍需要通过外部转速计进行验证。 - 供电电压、电流消耗、逻辑阈值和光学内部结构未在本研究中进行表征。 ## 许可证 MIT。请参阅 [许可证](LICENSE)。
