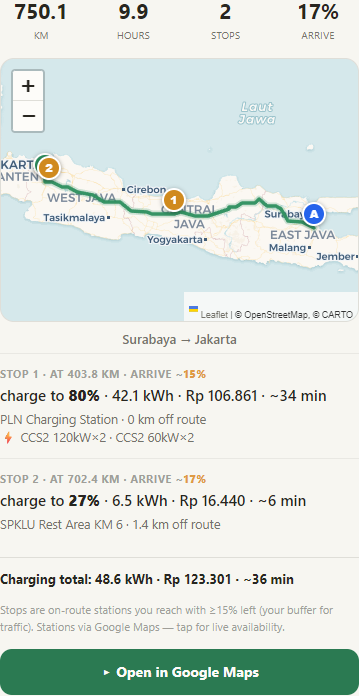

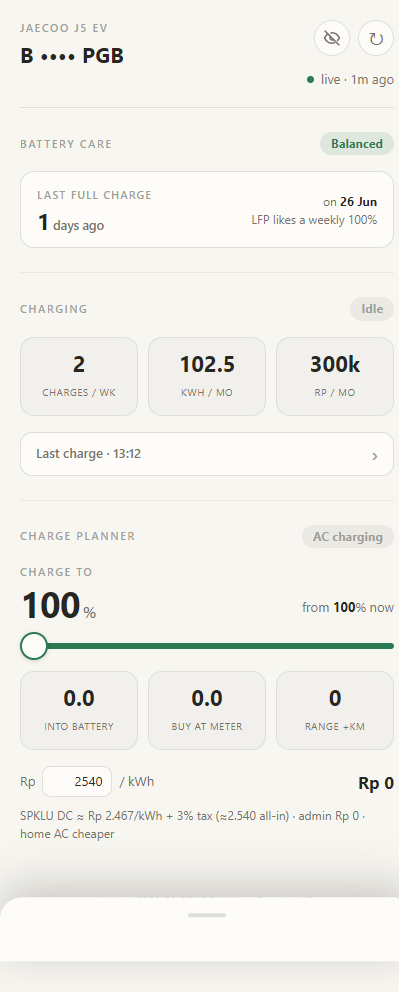

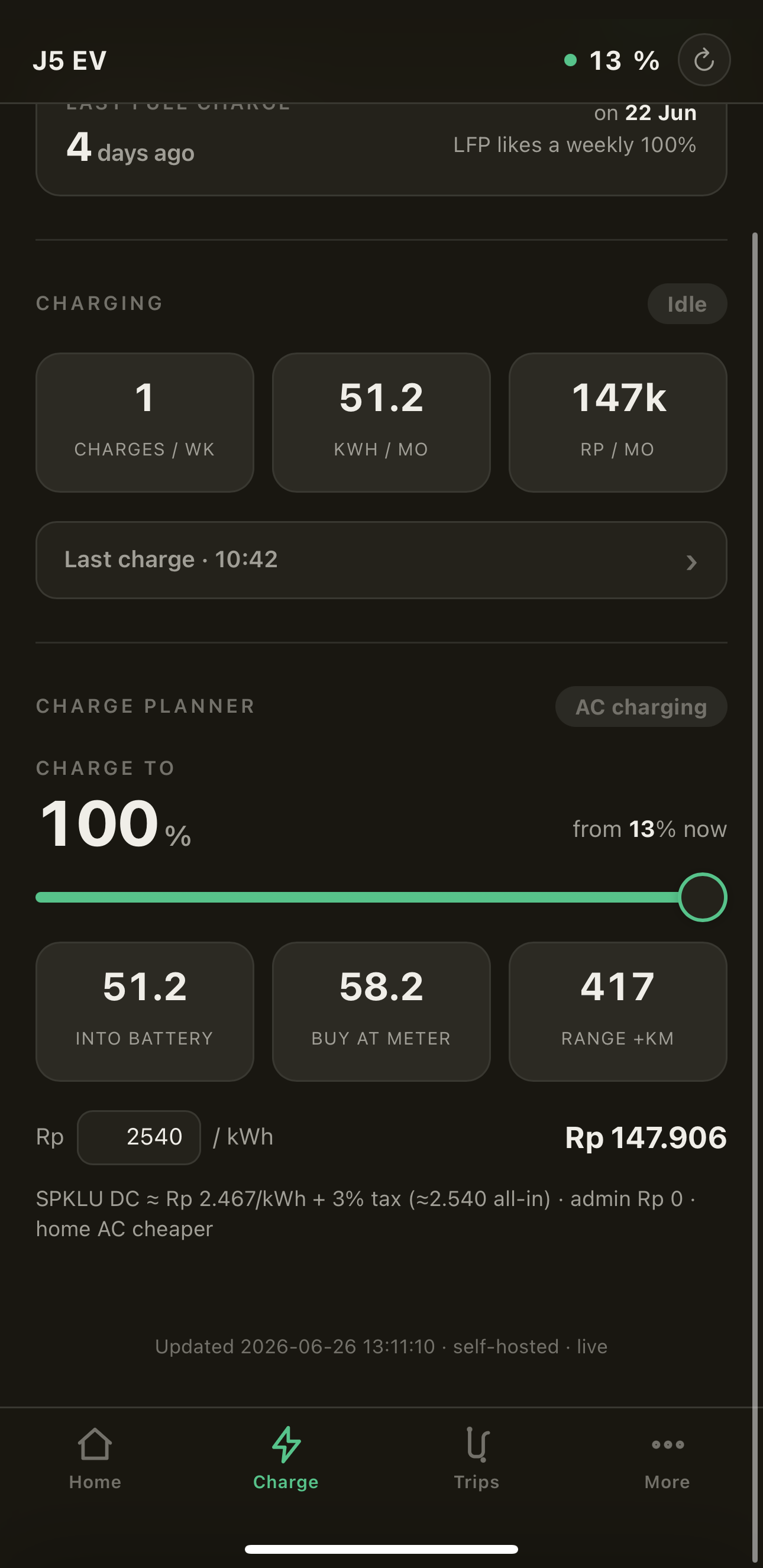

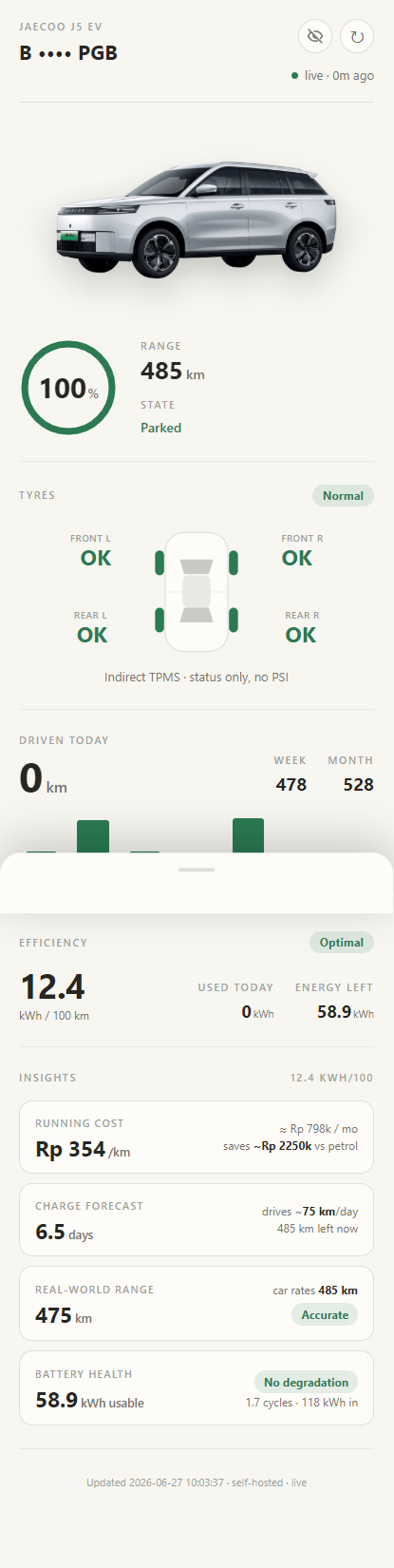

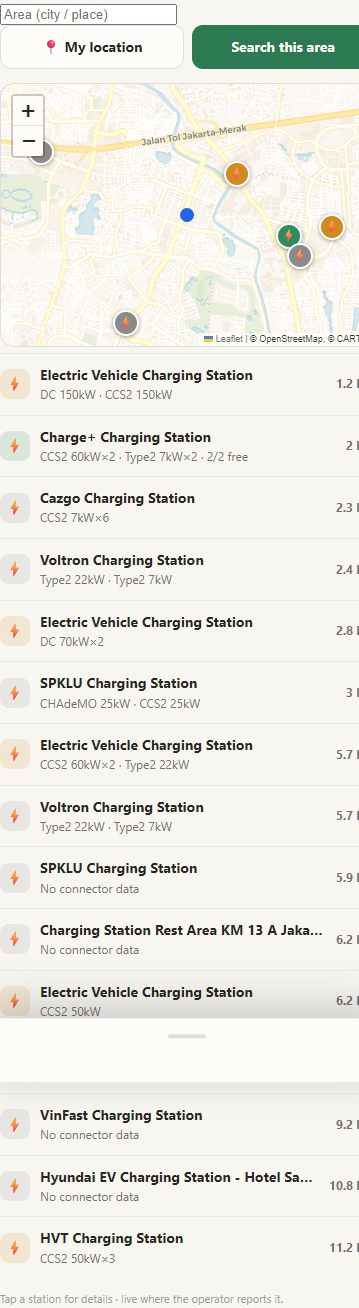

# J5 EV 仪表板 —— 专为 Jaecoo J5 EV 设计的自托管车联网仪表板 **English** · [Bahasa Indonesia](README.id.md) 一款简洁的、移动优先的 PWA，可显示您的车辆已上报的**真实**数据 —— 电池、续航里程、总里程、充电会话、能效、轮胎状态、12 V 健康状况、行程日志、累计成本、长途出行充电规划器，以及交互式的 SPKLU（电动汽车充电桩）地图。 它的诞生是因为原厂的 CarLinko 应用隐藏了大部分数据（轮胎状态仅显示 “正常/异常”，没有行程汇总，没有充电成本历史记录，也没有公路旅行规划器）。 这里的一切数据均派生自您的车辆**已经**发送至其自有云端的真实数据 —— 本 项目仅读取您自己的账户并将其合理地呈现出来。 ## 截图 | 仪表板 | 充电 | | :---: | :---: | |  |  | | **行程规划器** | **SPKLU 地图** | |  |  | *车牌和 VIN 默认已打码（通过隐私切换按钮控制）。图中为浅色主题 —— 内置深色主题以及 EN/ID 语言切换功能。* ## ⚠️ 法律与道德声明 —— 请先阅读本节内容 这是一个**个人互操作性/逆向工程**项目，旨在访问**您自己的车辆和您自己的账户**。本项目仅供教育和个人使用。 - **仅对您拥有的账户和汽车使用本工具。** 请勿访问任何其他人的数据。 - 本项目与**私有的、无文档的供应商 API** 进行通信。本项目**不提供任何保证**，如果供应商更改了其后端，它可能随时失效。本项目**不附属于、不受认可、也不受** Jaecoo、Chery 或 CarLinko **的支持**。 - **本项目不附带任何机密信息。** 请求签名密钥、设备身份数据块、token、VIN、 车牌、车辆 ID 和设备序列号都**不**包含在这个仓库中 —— 您需要在被 gitignore 忽略的 `creds.json` 文件中自行提供（参见[安装说明](#setup)）。 - **请勿将其作为公共/托管的多用户服务运行。** 这样做意味着存储他人的凭证（这些凭证可用于解锁/控制他们的车辆），这几乎肯定会违反供应商的服务条款。预期的部署方式是**每位车主各自运行一个实例**，自托管且保持私密（例如通过 Tailscale 访问）。请参阅[转向多用户](#going-multi-user)。 - 设计时即为只读模式。**未**实现车辆的远程控制功能。 如果您不接受上述内容，请勿使用本工具。 ## 功能 - **实时状态** —— 电池 %、续航里程、总里程、12 V 电源、在线/驻车/充电/行驶状态， 从实时 WebSocket 拉取并缓存在 SQLite 中。 - **充电功能** —— 自动检测的充电会话（输入电池组的电量 kWh、电表计费的电量 kWh、成本）， 充电曲线图，每周/每月充电次数统计，以及配备真实 SPKLU 费率的“充电至 X %”规划器。制动回收电量的波动已被过滤，不会污染充电历史记录。 - **能效与行程** —— 包含严谨数据验证的单次行程和滚动 kWh/100 km 能耗计算，终身 kWh / 成本 / km 统计，并根据印尼真实的燃油价格计算相比汽油车节省的开支。 - **长途规划器** —— 设定起点/终点，获取沿途的充电停靠点规划，预留安全裕度确保到达（类似 ABRP 风格），并提供来自 Google 的真实连接器类型 / kW / 实时可用状态。 - **SPKLU 地图** —— 浏览交互式地图，点击充电桩查看连接器、实时可用状态和 路线指引（类似 PLN-Mobile 风格），数据来源于 Google Places。 - **电池保养、保养倒计时、轮胎视图、隐私切换、深色模式、EN/ID 国际化。** 请参阅 [PRODUCT.md](PRODUCT.md) 了解产品理念，参阅 [DESIGN.md](DESIGN.md) 了解视觉系统规范。 ## 架构 ``` Car TCU ──(cellular)──> CarLinko cloud ──┐ │ WebSocket (token auth, no signing) — telemetry blob tools/logger.py ◀───────────────────────┘ decodes + stores every frame to carlinko.db │ (auth.py auto-refreshes the token on expiry) ▼ carlinko.db (SQLite) │ ▼ tools/server.py ── /api/summary, /api/trip, /api/spklu ──▶ web/ PWA (vanilla JS, Leaflet) (stdlib http.server) + Google Places (optional) served over Tailscale ``` - **无框架、无构建步骤。** 后端使用 Python 标准库；前端是手写的 HTML/CSS/JS，并包含两个外部引入的库（Leaflet，slot-text）。支持自托管且对离线使用友好。 - **遥测数据是一个 73 字节的数据块。** 字段偏移量是通过驾驶汽车并观察哪些字节发生了变化来还原的（电池电量 = 第 28 字节，续航里程 = 第 29–30 字节 大端序，总里程 = 第 18–20 字节 大端序，…）。 请参阅 [docs/api-map.md](docs/api-map.md)。 ## 准确度 充电数据分析已根据车主真实的 PLN Mobile 收据进行了校准： | 会话 | 仪表板 | 收据 | 匹配度 | | ------------------ | -------------------- | -------------------- | ------- | | 58 → 100 % | 28.9 kWh / Rp 73,491 | 28.94 kWh / Rp 73,521 | 99.9 % | | 35 → 80 % | 29.1 kWh / Rp 73,981 | 29.23 kWh / Rp 74,273 | 99.6 % | 直流充电效率被建模为依赖 SoC（充电至 100 % 的损耗比充至 80 % 更大）， 并根据两份收据进行了校准。可用电池组容量 ≈ 58.9 kWh。 充电规划器会预测您在电表端实际需要支付的金额，已通过真实的 PLN Mobile SPKLU 收据验证： | 应用的充电规划器 | 真实的 PLN Mobile 收据 | | :---: | :---: | |  |  | 应用估算需要在电表端购买 **58.2 kWh**，价格为 **Rp 2,540/kWh**；收据显示 **实际交付了 57.34 kWh**，适用的同样是 **Rp 2,540/kWh** 的总价 —— 每 kWh 的价格完全准确，且电量落在约 ~1.5 % 的误差范围内（收据显示的会话由于未完全充满而提前结束）。退款金额的计算也对得上：购买了 Rp 152,448，使用了 Rp 145,694。 ## 安装说明 ### 前置条件 - Python 3.10+，`pip install requests websocket-client` - 一个 CarLinko 账户 + 与之绑定的汽车 - （可选）用于行程规划器 / SPKLU 地图的 Google Maps API key - 一种能拦截一次您自己的应用流量的方法（见下文） ### 首次抓取（唯一的手动步骤） 供应商 API 会对每个请求进行签名，并使用设备数据块固定身份。您需要**从您自己的应用中，一次性提取以下两个**值： 1. **`sign_key`** —— 应用用于签名请求的 HMAC key。它存在于应用二进制文件中； 通过反编译 `libapp.so` 来还原它（本仓库使用了 [Blutter](https://github.com/worawit/blutter)；偏移量记录在 [docs/decompiled/secure_request_utils.dart](docs/decompiled/secure_request_utils.dart) 中）。 2. **`v_data`** —— 每次请求都会发送的恒定 base64 设备身份数据块。通过 MITM 拦截您自己的应用来抓取它（Flutter 会忽略系统代理和信任库，因此请使用 [reFlutter](https://github.com/Impact-I/reFlutter) + 模拟器配合 `-http-proxy` + mitmproxy / HTTP Toolkit）。同样的抓包过程也会揭示您的 `vehicle_id` 和 `device_sn`。 ### 快速开始 —— Docker（推荐） ``` docker compose run --rm web python setup.py # interactive: email, password, sign_key, v_data docker compose up -d # dashboard on http://localhost:8088 ``` `setup.py` 会登录并**自动检测您的汽车**（从 API 获取车辆 ID、设备 SN、VIN、车牌、型号）—— 您无需手动填写这些信息。所有需要持久化的内容（凭证、token、数据库）都保存在 `./data` 中。 ### 快速开始 —— Python（无 Docker） ``` pip install requests websocket-client cd tools python setup.py # interactive config + login + auto-detect car python logger.py --adaptive # record telemetry (fast when awake, slow when parked) python server.py 8088 # dashboard at http://:8088 ``` 不想使用辅助脚本？可以执行 `cp creds.example.json tools/creds.json && chmod 600 tools/creds.json` 并手动填写内容。`creds.json` 和 `token.txt` 已被 gitignore 忽略 —— 切勿提交它们。 为了实现常驻运行，请安装提供的 systemd 服务单元 （[carlinko-logger.service](tools/carlinko-logger.service), [carlinko-web.service](tools/carlinko-web.service)），并通过 Tailscale 访问仪表板，这样可以在不向互联网暴露任何端口的情况下保持私密性。 ### `creds.json` 参考 | key | 是否必填 | 说明 | | --- | --- | --- | | `email`, `password` | ✅ | 您的 CarLinko 登录信息（通过 TLS 明文传输；仅在本地存储） | | `region` | | API 区域，默认为 `sea` | | `sign_key` | ✅ | 请求签名 HMAC key（从您的应用中提取） | | `v_data` | ✅ | 常量设备身份数据块（抓取一次即可） | | `vehicle_id`, `device_sn` | 自动 | 您的车辆 ID + 设备序列号 —— **`setup.py` 会为您自动填充** | | `vehicle` | 自动 | `{车牌, 型号, vin}` —— 自动检测；UI 默认隐藏车牌和 VIN | | `battery_kwh`, `wltp_kwh_100`, `tariff_idr` | | 针对特定型号/本地的覆盖值（默认为 J5 参数） | | `gmaps_key` | | Google Maps key —— 启用行程规划器 + SPKLU 地图（否则回退至 OSM） | ## 转向多用户 这是**有意设计为每个实例单租户模式**。允许其他车主使用它的最干净的方法是**让他们各自运行自己的实例**并使用各自的 `creds.json` —— 而不是托管一个保存所有人凭证的单一服务。针对不同的车型，可以覆盖 `battery_kwh` / `wltp_kwh_100` / `tariff_idr`，并且车辆名称/VIN/车牌均来自 `creds.json`，因此该应用已经可以针对不同的车辆进行适配。 ## 项目布局 - `tools/` —— Python 后端（`server.py`, `logger.py`, `auth.py`）+ 逆向工程实用工具 - `web/` —— PWA（单一的 `index.html` + 引入的 `leaflet.*`, `slot-text.js`） - `docs/` —— API 映射表和反编译签名说明（机密信息已打码） - `PRODUCT.md`, `DESIGN.md` —— 产品 + 视觉设计说明 ## License [MIT](LICENSE)。与 Jaecoo、Chery 或 CarLinko 无关。商标归其各自所有者所有。
