# NRcap32
NRcap32 通过 USB OTG 将无线电层工作完全卸载给 ESP32，从而彻底绕过了 Android 封闭的 Wi-Fi API。其结果是：在原厂、未 root 的 Android 手机上实现监听模式、被动数据包捕获、带有 radiotap 标注的 pcap 输出以及 EAPOL 握手包捕获。
```

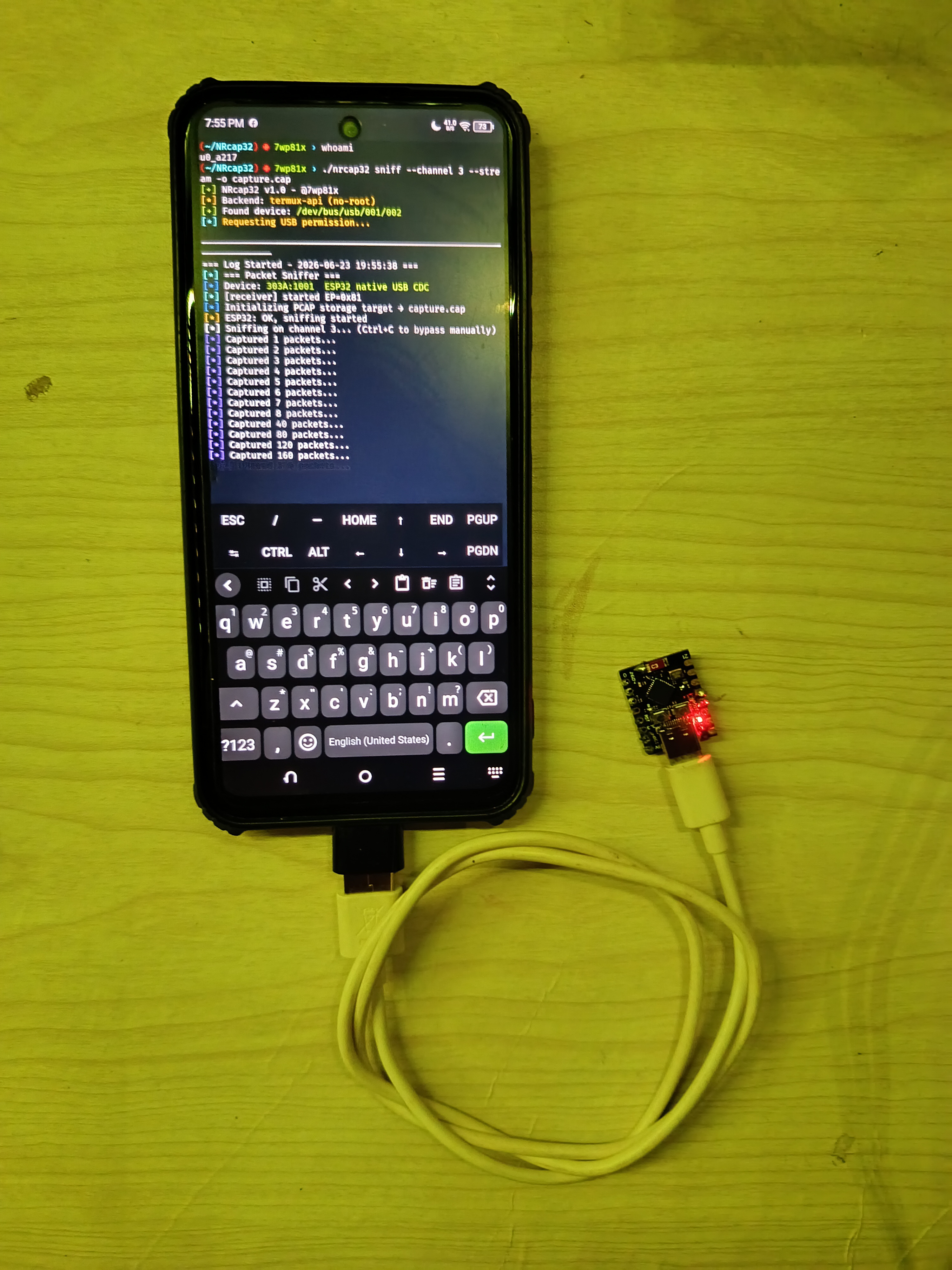

Stock Android phone ──USB OTG── ESP32-C3 SuperMini (~$3)
│ │
Termux (Python) ←──────────────────→ Raw 802.11 frames
No root. No ROM. Binary protocol Monitor mode
```
## 为什么开发这个项目
Android 从未向用户空间应用开放过监听模式或原始数据包注入——在大多数设备上，即使拥有 root 权限也无法实现。传统的实现方式需要一部已 root 的手机、一个定制内核（例如 NetHunter）、一个受支持的外部 USB Wi-Fi 适配器，并且还要靠大量运气去匹配硬件版本。
NRcap32 完全规避了这整个问题：
- **ESP32** 负责处理所有无线电层面的工作——混杂模式捕获、信道跳频、原始帧注入和 EAPOL 过滤
- **Termux** 使用 `termux-usb` + libusb 通过 USB CDC 与其通信——无需 root、无需内核模块、无需定制 ROM
- **Python 桥接程序** 使用带有流量控制的紧凑型二进制帧协议，而不是串口 ASCII 通信
总硬件成本：不到 5 美元。适用于任何具有 USB-C 或 micro-USB 接口并配有 OTG 数据线的 Android 手机。
## 功能
| | |
|---|---|
| **Wi-Fi 扫描** | 主动扫描，获取 SSID、BSSID、信道、RSSI 和安全类型 |
| **数据包捕获** | 固定信道或信道跳频的混杂模式捕获，保存为带有 radiotap 头部的 `.pcap` 文件（兼容 Wireshark） |
| **EAPOL 捕获** | 被动握手捕获，可选择按 BSSID 进行过滤 |
| **解除认证 + 捕获** | 发送 deauth 帧以触发握手，同时捕获 EAPOL |
| **实时流传输** | 通过命名 FIFO 将 pcap 输出通过管道传输给 termshark 进行实时分析 |
| **心跳监测** | ESP32 每 5 秒发送一次运行时间和空闲堆栈信息，用于健康监测 |
| **模块化固件** | 专为扩展新 CMD 而设计——计划推出 IR、NRF24 和 CC1101 模块 |
## 硬件
| 组件 | 状态 | 备注 |
|-----------|:------:|-------|
| **ESP32-C3 SuperMini** | ✅ 已测试 | 主要目标 —— 约 3 美元，内置原生 USB CDC |
| ESP32-S3（任意开发板） | ⚠️ 未测试 | 更大的 RAM/flash，原生 USB CDC，双核 |
| ESP32-S2（任意开发板） | ⚠️ 未测试 | 单核，原生 USB CDC，成本更低 |
| USB OTG 数据线 / 转接器 | — | 根据你的手机选择 USB-C OTG 或 micro-USB OTG |
| Android 手机 | — | 任何支持 USB host 模式的系统版本 —— 无需 root |
所有受支持的开发板均使用**原生 USB CDC** —— 无需外部 USB-UART 桥接芯片（CP2102/CH340）。它们在 Android 上显示为 `303A:xxxx` 并直接通过 USB 进行通信。
固件使用 ESP32 内置的 2.4 GHz 无线电 —— 无需外部天线。
## 快速开始
### 1. 安装依赖
```
pkg update && pkg install python termux-api libusb
pip install pyusb
```
还需从 [F-Droid](https://f-droid.org) 安装 **Termux:API** 配套应用 —— *请勿*使用 Play 商店版本，该版本已过时。
### 2. 克隆仓库
```
git clone https://github.com/0xhim4ri-81x/nrcap32
cd nrcap32
```
### 3. 刷入固件
```
cd firmware/
# 刷入 ESP32-C3 SuperMini（主要测试目标）
pio run -e esp32-c3-supermini --target upload
# 确认已正确启动 — 您应该会看到：ESP32_READY
pio device monitor --baud 115200
```
如果你不想从源码构建，也可以在 [Releases](https://github.com/0xhim4ri-81x/nrcap32/releases) 页面下载预构建的二进制文件。有关 `esptool.py` 的刷入说明，请参阅 [固件部分](#firmware)。
### 4. 连接并运行
通过 OTG 数据线将 ESP32 插入你的手机。首次运行时，Android 会弹出 USB 权限对话框 —— 点击 **OK**。该权限将持续有效，直到你拔下设备。
```
chmod +x nrcap32
./nrcap32 scan
```
**或者使用自动安装程序：**
```
curl -sSL https://raw.githubusercontent.com/0xhim4ri-81x/nrcap32/main/install.sh | bash
```
## 用法
所有命令都遵循相同的模式 —— 脚本会检测 USB 设备，通过 `termux-usb` 请求权限，并使用获得的文件描述符重新调用自身。
### 扫描附近的网络
```
./nrcap32 scan
```
```
Found device: /dev/bus/usb/002/008
Requesting USB permission (tap OK)...
[2026-06-19 17:38:32] === WiFi Network Scan ===
[2026-06-19 17:38:32] Device: 303A:1001 ESP32-S3 native USB CDC
==========================================================================================
SSID BSSID CH RSSI SECURITY
------------------------------------------------------------------------------------------
HomeNetwork C8:3A:35:CA:75:48 11 -64 WPA/WPA2-PSK
OfficeWifi B0:4E:26:CC:2E:F8 3 -66 WPA2-PSK
2 networks found.
```
### 捕获数据包
```
# 固定 channel
./nrcap32 sniff --channel 6
./nrcap32 sniff --channel 6 -o capture.pcap
# Channel 跳频（每 300ms 跳频 1–13，使用 Ctrl+C 停止）
./nrcap32 sniff --hop --interval 300
```
### 在 Wireshark / termshark 中打开
```
# 传输文件并在 PC 上打开
wireshark capture.pcap
# 通过手机上的 termshark 实时查看
mkfifo /tmp/live.pcap
termshark -i /tmp/live.pcap &
./nrcap32 sniff --channel 6 -o /tmp/live.pcap
```
### 捕获 EAPOL 握手包（被动）
```
./nrcap32 sniff --channel 6 --eapol-only --bssid C8:3A:35:CA:75:48
```
### 解除认证 + 握手包捕获
```
./nrcap32 deauth \
--bssid C8:3A:35:CA:75:48 \
--channel 11 \
--count 15 \
--capture-secs 30
```
发送 15 个 deauth 帧以断开客户端连接，然后捕获 EAPOL 帧持续 30 秒。生成的 pcap 文件可用于 Hashcat 或 Aircrack-ng 进行离线 WPA2 密钥测试。
## 环境
NRcap32 支持三种运行时环境，可通过 `detect_backend()` 自动检测。相同的 CLI 命令在三种环境中的工作方式完全相同。
### 无需 root（原生 Termux）
最独特的用例。适用于任何未经修改的 Android 手机。
```
Android USB host stack
↓
termux-usb (requests permission, grants fd)
↓
libusb_wrap_sys_device(fd)
↓
nrcap32 Python
```
```
pkg install python termux-api libusb && pip install pyusb
# 从 F-Droid 安装 Termux:API
./nrcap32 scan # permission popup appears on first run
```
### 拥有 root（Termux + tsu/sudo）
以 uid 0 运行时，libusb 会直接打开 `/dev/bus/usb` —— 无需 `termux-usb`，无权限对话框，无引导子进程。速度更快且更简单。
```
pkg install python libusb && pip install pyusb
tsu # or: sudo ./nrcap32 scan
./nrcap32 scan
```
### Kali NetHunter
无论在 NetHunter 终端（Kali chroot，root 环境）还是在并行运行的 Termux 会话中均可正常工作。
```
# 在 NetHunter 终端（root）中
apt update && apt install python3 python3-pip libusb-1.0-0
pip3 install pyusb
./nrcap32 scan
# 注意：如果 cdc_acm 占用了接口，nrcap32 会自动释放它
```
### 后端总结
| 环境 | uid | USB 访问方式 |
|---|:---:|---|
| 原生 Termux（无 root） | 1000 | `termux-usb` → `libusb_wrap_sys_device(fd)` |
| Termux + root（tsu/sudo） | 0 | libusb → 直接访问 `/dev/bus/usb` |
| NetHunter 终端 | 0 | libusb → 直接访问 `/dev/bus/usb` |
| NetHunter + Termux（无 root） | 1000 | `termux-usb` → `libusb_wrap_sys_device(fd)` |
检测过程完全自动 —— 无需 `--root` 标志或手动配置。
## 对比
| | NRcap32（无 root） | NRcap32（有 root） | NetHunter + 外部适配器 |
|--|:-----------------:|:--------------:|:------------------------:|
| 需要 root | ✗ | ✓ | ✓ |
| 定制内核 / ROM | ✗ | ✗ | ✓ |
| 硬件成本 | ~$5 | ~$5 | $150–400+ |
| 支持的设备 | 所有 Android 设备 | 所有 Android 设备 | 仅限 NetHunter 支持的设备 |
| 监听模式 | ✓ (ESP32) | ✓ (ESP32) | ✓ |
| 数据包注入 | ✓ | ✓ | ✓ |
| USB 权限对话框 | 仅首次使用 | ✗ | ✗ |
| 实时 Wireshark (FIFO) | ✓ | ✓ | ✓ |
| IR / RF 扩展 | 计划中 | 计划中 | ✗ |
## 固件
### 支持的开发板
| 开发板 | `platformio.ini` 环境 | VID:PID | 状态 |
|-------|---------------------|:-------:|:------:|
| ESP32-C3 SuperMini | `esp32-c3-supermini` | `303A:1001` | ✅ 已测试 |
| ESP32-S3 | `esp32-s3` | `303A:1001` | ⚠️ 未测试 |
| ESP32-S2 | `esp32-s2` | `303A:0002` | ⚠️ 未测试 |
### 关键构建标志
```
build_flags =
-DARDUINO_USB_MODE=1 ; route Serial to native USB, not UART pins
-DARDUINO_USB_CDC_ON_BOOT=1 ; enable CDC before setup() runs ← CRITICAL
-DCONFIG_AUTOSTART_ARDUINO=1 ; loop() won't run without this
-DCONFIG_ESP_WIFI_ENABLE_SNIFFER=1
```
### 使用 PlatformIO 刷入
```
cd firmware/
# 刷入 + 打开 serial monitor
pio run -e esp32-c3-supermini --target upload && pio device monitor
# 确认启动 — 应打印：ESP32_READY
# Heartbeat JSON 每 5s 出现一次：{"uptime":5000,"heap":250336,"type":"heartbeat"}
```
### 刷入预构建二进制文件
预构建的 `.bin` 文件位于 [Releases](https://github.com/0xhim4ri-81x/nrcap32/releases) 页面。
```
pip install esptool
esptool.py --chip esp32c3 --port /dev/ttyUSB0 write_flash 0x0 nrcap32-c3.bin
esptool.py --chip esp32s3 --port /dev/ttyUSB0 write_flash 0x0 nrcap32-s3.bin
esptool.py --chip esp32s2 --port /dev/ttyUSB0 write_flash 0x0 nrcap32-s2.bin
```
或者在 Windows 上使用 [ESP32 Flash Download Tool](https://www.espressif.com/en/support/download/other-tools)。
## 桥接协议
NRcap32 通过 USB CDC 批量传输使用紧凑的二进制帧协议。
```
[0xAD 0xDE][TYPE 1B][ID 1B][LENGTH 4B LE][PAYLOAD NB]
```
| 类型 | Hex | 方向 | Payload |
|------|:---:|-----------|---------|
| CMD | `0x01` | Termux → ESP32 | JSON `{"cmd": "...", "args": {...}}` |
| RESP | `0x02` | ESP32 → Termux | JSON 响应，与对应的 CMD ID 一致 |
| EVENT | `0x03` | ESP32 → Termux | JSON 异步事件（扫描结果、心跳等） |
| PCAP | `0x04` | ESP32 → Termux | 原始二进制数据：radiotap header + 802.11 帧 |
| ACK | `0x05` | Termux → ESP32 | JSON `{"chunk": N}` —— 流量控制 |
PCAP 帧使用滑动窗口流量控制：ESP32 会在暂停前最多缓存 `SNIFF_MAX_INFLIGHT`（默认值为 4）个未确认的帧。
### 支持的 CMD
| CMD | Args | Response |
|-----|------|----------|
| `PING` | — | `{"ok": true, "msg": "pong"}` |
| `STATUS` | — | `{"ok": true, "uptime": ms, "heap": bytes, "chip": "...", "sniffing": bool}` |
| `SCAN_WIFI` | — | `{"ok": true, "count": N}` + N 个 `scan_ap` 事件 |
| `START_SNIFF` | `{"mode": "fixed"\|"hop", "channel": 1-13, ...}` | `{"ok": true}` |
| `STOP_SNIFF` | — | `{"ok": true, "captured": N, "sent": N, "dropped": N}` |
| `DEAUTH` | `{"bssid": "...", "channel": N, "count": N, ...}` | `{"ok": true, "sent": N}` |
| `DEAUTH_CAPTURE` | 同 DEAUTH | `{"ok": true, "sent": N, "sniffing": true}` |
## 项目结构
```
nrcap32/
├── firmware/
│ ├── platformio.ini # multi-board build config (C3/S3/S2)
│ ├── src/
│ │ ├── main.cpp # Arduino entry point, CMD dispatcher
│ │ ├── sniffer.cpp / .h # Promiscuous capture, radiotap builder
│ │ └── override_sanity.cpp # Bypass IDF raw frame sanity check
│ └── lib/
│ └── BridgeProtocol/ # Framed binary protocol (ESP32 side)
├── nrcap32 # Main CLI (chmod +x, run as ./nrcap32)
├── protocol.py # FrameParser + Protocol class
├── receiver.py # USB bulk IN background thread
├── sender.py # Thread-safe USB bulk OUT
├── usb_device.py # Device detection, fd wrapping, endpoints
├── pcap_writer.py # pcap writer, buffered + stream modes
├── data/ # Logs and captures (auto-created, gitignored)
└── README.md
```
## 设计说明
在此记录了一些不那么显而易见的实现选择，供贡献者参考：
**单一无线电模式。** ESP32 在执行 `setup()` 后会永久保持 `WIFI_MODE_APSTA` 状态。模式切换需要 3 到 8 秒，并且可能会发生静默失败，因此 `SCAN_WIFI` 会直接调用 `esp_wifi_scan_start()`。`WiFi.mode()` 在整个生命周期内只会被调用一次。
**USB DATA 切换位。** 每次新的 `termux-usb` 会话都会通过一个新的文件描述符包装同一个物理设备，但端点硬件中的 USB DATA 切换位并*不会*被重置。`reset_endpoint_toggles()` 在声明接口所有权后，会在两个端点上调用 `device.clear_halt()`，将其重置为 DATA0。如果不这样做，每隔一次运行就会静默导致首个批量传输发生错误投递。
**单一端点所有者。** `ReceiverThread` 是 `device.read()` 的唯一调用者。在 Android 的 USB host 协议栈中，如果没有互斥锁，两个线程在同一个端点上并发调用 `libusb_bulk_transfer` 会导致数据损坏或使端点完全锁死。
**流量控制。** 仅当 `_inFlight < SNIFF_MAX_INFLIGHT`（默认值为 4）时，ESP32 的 `processQueue()` 才会将 PCAP 帧出队。Python 端直接从 `_read_loop` 线程发送 ACK —— 而不是在回调线程中发送 —— 以将往返延迟降至最低。
## 故障排除
**权限对话框未出现**
确保已安装 Termux:API 配套应用（来自 F-Droid，而不是 Play 商店）。运行 `termux-usb -l` 验证它是否能检测到设备。
**`No USB devices found`**
有些数据线仅支持充电 —— 请使用支持数据传输的 OTG 数据线。运行 `termux-usb -l`（无 root 环境）或 `lsusb`（root 环境）以确认手机是否检测到了 ESP32。
**第二次运行返回 None / 超时 30 秒**
这是 USB DATA 切换位的 bug。在当前版本中已通过 `reset_endpoint_toggles()` 修复。在旧版本中，可以尝试在两次运行之间拔下/重新插入 ESP32 作为变通方案。
**`cdc_acm: device not accepting address`**
内核 CDC 驱动优先接管了该接口。运行 `rmmod cdc_acm`。在随后的运行中，NRcap32 会自动将其分离。
**捕获显示 0 个 EAPOL 帧**
客户端在捕获窗口期间没有重新关联。尝试调高 `--count` 和 `--capture-secs` 的值。有些设备会忽略广播 deauth —— 请使用 `--client
` 定向到特定设备。并确认你当前监听的信道是否正确。
**STATUS 显示堆栈降至 150 KB 以下**
在 `sniffer.h` 中减小 `SNIFF_QUEUE_DEPTH` 或 `SNIFF_MAX_INFLIGHT` 的值并重新刷入固件。低于 80 KB 时，JSON 序列化可能会发生静默失败。
## 路线图
- [ ] AP 模式 —— 强制门户支持
- [ ] 信标广播 —— 信标垃圾信息、自定义 SSID、隐藏 SSID
- [ ] WPS 支持 —— WPS Pixie Dust 攻击
- [ ] WPA3 PMKID 捕获 —— 被动捕获，无需 deauth
- [ ] 蓝牙 —— BLE 扫描、广播、设备发现、BLE 垃圾信息
- [ ] HID 模拟 —— BLE BadUSB、键盘注入
- [ ] 多 ESP32 —— USB 集线器 + 多个 ESP32，实现同时多信道捕获
- [ ] 硬件扩展 —— IR、NRF24、CC1101 模块
## 法律声明
本工具仅旨在用于授权的安全研究、针对自有基础设施的渗透测试以及教育用途。作者不对任何滥用行为负责。
发送解除认证帧会中断受影响客户端的连接。请勿在你未拥有或未获授权管理的网络上使用。在许多司法管辖区，未经授权中断网络通信属于刑事犯罪。
在对你不拥有的任何网络或设备进行测试之前，请务必获得明确的书面许可。
## 许可证
MIT —— 见 [`LICENSE`](LICENSE)。
## 致谢
- [Bruce 固件](https://github.com/pr3y/Bruce) —— ESP32 多功能工具固件；为本项目的无线电模式和 IR 实现提供了参考
- [esp32-deauther](https://github.com/SpacehuhnTech/esp8266_deauther) —— 原始概念灵感来源
- [Espressif IDF 团队](https://github.com/espressif/esp-idf) —— 提供了原始的 `esp_wifi_*` API，使得无需内核驱动即可实现混杂模式和帧注入
- [Termux](https://termux.dev) 及 termux-api 的贡献者 —— 让 Android 成为一个真正的 Linux 环境
- [PyUSB / libusb](https://github.com/pyusb/pyusb) —— 提供了 `libusb_wrap_sys_device`，这是实现无 root USB 访问的关键原语
