jwinarske/carlinkit-cxx

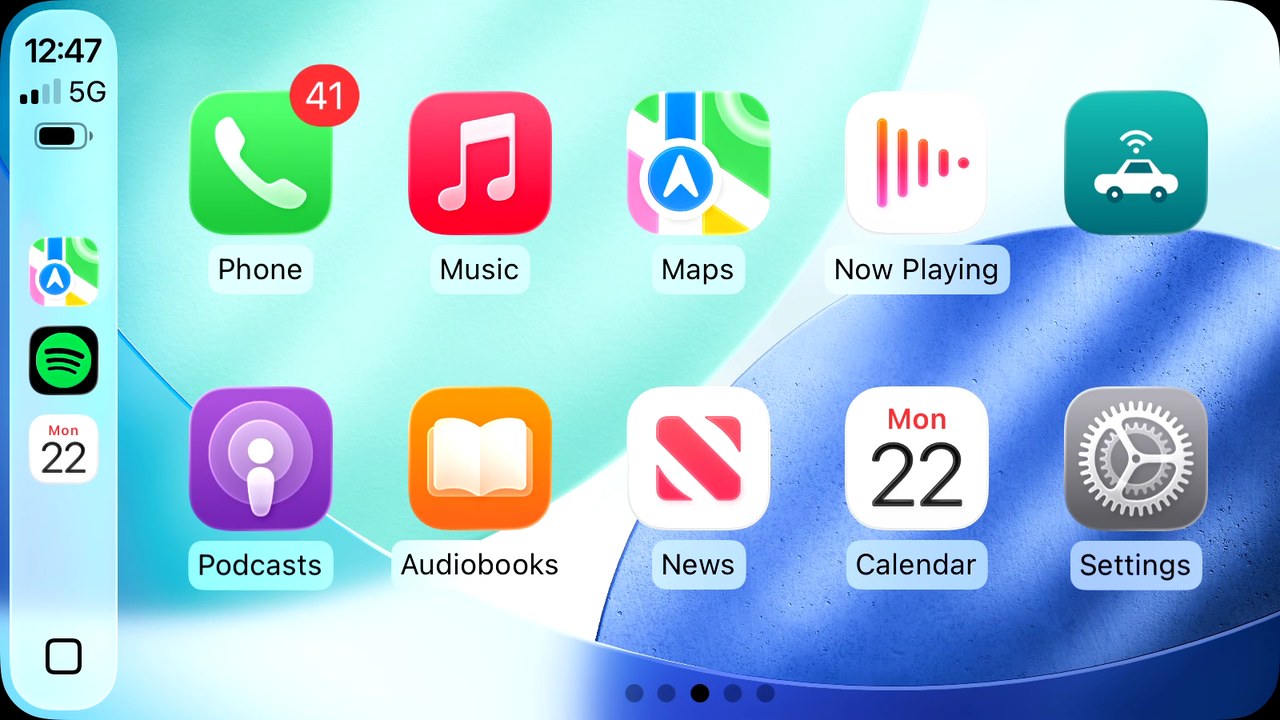

# carlinkit-cxx 一个专为 Carlinkit **“Auto Box” CarPlay/Android Auto dongle** 设计的 C++/libusb 接收器 (USB `1314:1520` / `1314:1521`)，具备零拷贝的硬件图层 (hardware-plane) 视频通道：  ``` dongle ──USB bulk──► libusb async DMA ring ──► H.264 ──► decode (VAAPI ▸ V4L2 M2M ▸ CPU) │ NV12 (DMA-BUF; CPU copy on the software path) ▼ drm-cxx scene ──► HW overlay plane (KMS) ``` 手机**无线**连接到 dongle（通过 Wi-Fi + 蓝牙）；dongle 上不需要插入任何 设备。完整的设计说明请参阅 `docs/ARCHITECTURE.md`。 ## 解码路径 来自 dongle 的 H.264 视频流由三个可互换的后端之一进行解码（每个 后端都是一个 `ck::DecoderSource`，为同一个 KMS 图层生成 NV12 格式）： | 后端 | 适用场景 | 实现方式 | |---------|------|-----| | **`vaapi`** | 桌面 / 开发环境 | libavcodec + VAAPI hwaccel → 厂商平铺 NV12 **DMA-BUF**，零拷贝扫描输出。 | | **`v4l2`** | 嵌入式 SoC (Rockchip, …) | drm-cxx 的有状态 V4L2 M2M 解码器 → NV12 DMA-BUF，无需 GStreamer。 | | **`software`** | 任何环境（最后手段） | libavcodec CPU 解码 + libswscale → DRM **dumb buffer** 中的 NV12。总是能用，但速度慢——会打印显眼的警告。 | `CARLINKIT_DECODER` 用于选择后端（`vaapi` / `v4l2` / `software` / `auto`， 默认为 `auto`）。**`auto` 是一个回退链：它会依次尝试 VAAPI、V4L2，然后是 software，并使用第一个成功打开的后端。** 指定具体的后端会将其固定——如果 该后端打开失败，将会报错而不是静默回退，因此你始终明确自己正在运行的是哪个后端。显示旋转（`CARLINKIT_ROTATE`）在每条 路径上均受支持：VAAPI/V4L2 在硬件图层上旋转，software 则在 CPU 上进行旋转。 使用 `-DCARLINKIT_SOFTWARE_ONLY=ON` 进行构建，将**仅**编译 software 后端（移除 VAAPI/V4L2 源代码以及对 libva 的链接，以生成更小的纯 CPU 构建版本）。在包含完整 ffmpeg 的发行版（SteamOS/Arch 等）上，VAAPI 开箱即用； **Fedora 需要进行两项软件包替换才能实现硬件解码——请参阅下文。** 在 Raspberry Pi 上，后端的选择取决于芯片：**Pi 5** 没有硬件 H.264 解码器，因此使用 `software`；**Pi 4** 的 VideoCore VI 拥有 V4L2 有状态 解码器，因此使用 `v4l2`。`.emb/` 清单针对不同主板进行了相应设置——请参阅 [为 Raspberry Pi 交叉编译](#cross-compiling-for-raspberry-pi-emb)。 ## ⚠️ Fedora 环境配置（重要） Fedora 附带的 Mesa **和** ffmpeg **移除了**受专利限制的 H.264/H.265 编解码器。 如果不进行下面的替换，VAAPI 后端将无法打开（Mesa 不提供 VA 解码器；libavcodec 不提供 VAAPI hwaccel），因此 `auto` 会回退到 **software** 后端：你仍然能看到画面，但这是由 CPU 解码的，速度很慢， 并伴有显眼的 `SOFTWARE DECODE WARNING` 警告。请恢复这两者以实现零拷贝硬件解码。 ``` # 1. 启用 RPM Fusion (免费版本足以解决这两个问题) sudo dnf install -y \ https://mirrors.rpmfusion.org/free/fedora/rpmfusion-free-release-$(rpm -E %fedora).noarch.rpm # 2. 完整的 Mesa VA drivers (为 radeonsi driver 添加 H.264/H.265 *VA decode*) sudo dnf swap -y mesa-va-drivers mesa-va-drivers-freeworld # 3. 完整的 libavcodec (为 libavcodec 添加 H.264/H.265 *VAAPI hwaccel*) sudo dnf install -y libavcodec-freeworld # 4. 验证 vainfo | grep VAProfileH264 # expect: VAProfileH264High : VAEntrypointVLD ./build/carlinkit-decode-probe out.h264 # expect: "... zero-copy DRM-PRIME export OK" ``` `libavcodec-freeworld` 会覆盖被精简的 `libavcodec-free`。`vainfo` 来自于 `libva-utils`。包含完整 ffmpeg/Mesa 的非 Fedora 发行版可以跳过这些步骤。 ## 构建依赖 - `cmake` 和 `meson`（meson 用于配置 drm-cxx 的内置依赖项），一个 **C++17** 编译器（使用 C++17 以匹配 drm-cxx 的 ABI——如果使用 C++20，则会选择 `std::span`， 从而导致与 drm-cxx 的 `tcb::span` 符号不匹配） - `libusb-1.0` (`libusb1-devel`) - `libavcodec` + `libavutil` + `libswscale` (`libavcodec-free-devel`, `libswscale-free-devel` —— 头文件位于 `/usr/include/ffmpeg`)，用于 H.264 解码和 NV12 转换；`libva` + `libva-drm` (`libva-devel`) 用于 VAAPI 路径 - KMS 应用：位于 `third_party/drm-cxx` 的 **`drm-cxx`** git 子模块（已锁定版本以保证 可复现构建；可以使用 `-DDRM_CXX_DIR=/path` 覆盖，以便基于 本地工作树进行构建），`libdrm`，`libva`（除非设置了 `-DCARLINKIT_SOFTWARE_ONLY=ON`）， 以及 ALSA (`alsa-lib-devel`) ``` git submodule update --init --recursive # fetch the drm-cxx submodule cmake -S . -B build && cmake --build build # configure provisions drm-cxx's meson subprojects # 仅 CPU build (省略 VAAPI/V4L2 以及 libva 链接): cmake -S . -B build -DCARLINKIT_SOFTWARE_ONLY=ON && cmake --build build ``` 构建目标：`carlinkit-probe`（无界面捕获）、`carlinkit-decode-probe`（解码 检查）、`carlinkit-audio`（无界面音频）、`carlinkit-drm-dump`（DRM 图层/模式 拓扑），以及 `carlinkit-kms`（完整的主机端体验）。KMS 应用程序仅在 找到 `drm-cxx` + libswscale + libdrm（以及 libva，除非设置了 `CARLINKIT_SOFTWARE_ONLY`）时才会构建。 ## 为 Raspberry Pi 交叉编译 `carlinkit-kms` 可以使用 [emb](https://github.com/jwinarske/emb_cli) 针对 64 位 Raspberry Pi OS 进行交叉编译，所需的配置文件位于 `.emb/` 目录中。 解码路径根据各主板芯片进行设置：**Pi 5** 仅限软件解码（没有 硬件 H.264 解码器），**Pi 4** 使用 V4L2 硬件解码器。目标平台： `rpi5-trixie`, `rpi5-bookworm`, `rpi4-trixie`, `rpi4-bookworm`。 ``` # 一次性操作: 安装 emb CLI 并将其 (及其 Dart SDK) 加入 PATH eval "$(../emb_cli/bootstrap.sh --shellenv)" git submodule update --init --recursive # drm-cxx + its Vulkan-Headers emb cross . --list-targets # show the Pi targets # build carlinkit-kms 并为 Pi 5 (trixie) 打包 .deb: emb cross . --target rpi5-trixie --build --deb # -> .config/.../dist/carlinkit-cxx_0.1.0_arm64.deb (依赖自动派生) ``` emb 会下载 ARM GNU 工具链和 PiOS 镜像，从 清单的 `dev_packages` 中准备 sysroot，并基于此构建 drm-cxx + carlinkit（庞大的 工具链/sysroot/构建输出会存放在被 git 忽略的 `.config/` 目录下）。 在 Pi 上部署并安装（emb 自带的 `--deploy` 是为 Flutter bundle 设计的，因此需要通过 scp 传输这个普通的二进制文件）： ``` scp .config/.../dist/carlinkit-cxx_0.1.0_arm64.deb pi@raspberrypi.local: ssh pi@raspberrypi.local 'sudo apt install -y ./carlinkit-cxx_0.1.0_arm64.deb' ``` 然后安装 dongle 的 [udev 规则](#usb-access-run-without-root) 并在 控制台 VT 上运行（Pi OS Lite 没有占用 DRM master 的合成器）： ``` CARLINKIT_AUDIO_DEV=plughw:0,0 carlinkit-kms /dev/dri/card0 --no-seat ``` **Pi 5 注意事项。** 对 dongle 原生分辨率（例如 1280x1440）进行软件解码可能会 耗尽 CPU 资源并导致音频出现爆音；使用 `CARLINKIT_RESOLUTION=1280x800`（或 `1280x720`）降低 CarPlay 尺寸——在 800p 分辨率下，Pi 5 有充足的 余量（CPU 占用约 18%，温度 59 °C，无降频）。Pi 上没有麦克风，因此 Siri / 通话输入需要 USB 麦克风（`CARLINKIT_MIC_DEV`）；HDMI 音频输出 可直接使用。`CARLINKIT_FPS_LOG=1` 会记录解码和显示帧率以及 呈现时序。在播放平缓内容时，显示器能保持 60 fps，但在 解码突发高峰期会出现掉帧——这种残留问题是由于 vc4 KMS 的呈现路径 （翻转缩放后的 NV12 图层）所致，而不是渲染循环的问题，后者已经实现了非阻塞提交。 ## USB 访问权限（免 root 运行） dongle 的 USB 节点默认仅限 root 访问。请安装 udev 规则以实现 非 root 访问（这样即使 dongle 重新枚举，访问权限也能保留）： ``` sudo cp scripts/99-carlinkit.rules /etc/udev/rules.d/ sudo udevadm control --reload && sudo udevadm trigger --attr-match=idVendor=1314 ``` dongle 还会暴露一个小的 USB 大容量存储分区，该分区会自动挂载到 `/run/media/$USER/APK`；运行前请先卸载它（`umount /run/media/$USER/APK`）。 ## 运行 ``` # Headless capture: 运行初始 handshake, dump CarPlay stream。 # 将开启了 Wi-Fi + Bluetooth 的 iPhone 靠近设备并接受 CarPlay。 ./build/carlinkit-probe # → out.h264 (H.264) + out.pcm (PCM audio) # 以 headless 方式验证 zero-copy HW decode 路径 (无需 DRM master): ./build/carlinkit-decode-probe out.h264 # Headless 音频 (无显示器): 播放 dongle 的 PCM + 捕获麦克风。 ./build/carlinkit-audio [playback-dev] [capture-dev] # e.g. plughw:0,0 # Dump DRM plane/modifier/CRTC topology (只读, 无需 DRM master): ./build/carlinkit-drm-dump /dev/dri/card1 ``` ### 主机端程序 (`carlinkit-kms`) 完整体验——硬件图层上的实时视频 + 音频 + 触摸/光标。**必须在 空闲的 VT (Ctrl+Alt+F3) 上运行并获取 DRM master 权限**，而不是在桌面环境中或通过 SSH 运行（如有需要， 请先停止你的显示管理器：`sudo systemctl stop gdm`）。 ``` ./build/carlinkit-kms /dev/dri/card1 --no-seat # 配对你的 iPhone (开启 Wi-Fi + Bluetooth)。按 Esc / Q / Ctrl-C 退出。 # 检查 / 选择 display mode (同时设置 resolution、fps 和 DPI): ./build/carlinkit-kms /dev/dri/card1 --no-seat --drm-list-modes ./build/carlinkit-kms /dev/dri/card1 --no-seat --drm-mode 9 # by index ./build/carlinkit-kms /dev/dri/card1 --no-seat --drm-mode 1280x720 # or WxH[@R] ``` - **视频**通过硬件图层缩放器填满屏幕并保持长宽比（零 CPU 消耗）；当屏幕比例不是 16:9 时，会显示黑边。屏幕的**原生模式**会被保留 （强制使用非原生模式会导致显示器重新缩放并使画面变形）。 - **音频**通过 ALSA 播放（存在时 `"default"` → PipeWire）；在 Siri/通话期间会捕获麦克风音频。 - **触摸 / 鼠标**驱动 CarPlay UI；硬件光标会跟随鼠标移动。 - **热插拔**：dongle 会自动（重新）连接；能够妥善处理意外断开 （在视频恢复之前，最后一帧会一直保留在屏幕上）。 环境变量覆盖： | 变量 | 作用 | |-----|--------| | `CARLINKIT_CONNECTOR=DP-1` | 指定目标显示器（例如 `HDMI-A-1`, `DP-1`） | | `DRM_FORCE_MODE=2560x1440` | 强制在接口上使用特定模式 | | `CARLINKIT_CRTC=` | 强制使用特定的 CRTC（用于调试；参见 `carlinkit-drm-dump`） | | `CARLINKIT_DECODER=auto` | 解码后端：`vaapi`/`v4l2`/`software`/`auto`（默认 `auto` = VAAPI ▸ V4L2 ▸ software）。如果指定的后端无法打开，则为致命错误，不会回退 | | `CARLINKIT_V4L2_DEV=/dev/video0` | V4L2 解码器节点；默认 = 扫描 `/dev/video*` 以查找 H.264 M2M 解码器 | | `CARLINKIT_ROTATE=90` | 将视频旋转 `90`/`180`/`270°`（VAAPI/V4L2 在硬件图层旋转，software 在 CPU 转换） | | `CARLINKIT_RESOLUTION=1280x720` | CarPlay/dongle 分辨率；默认 = DRM 模式 (1:1，无缩放) | | `CARLINKIT_AA_RESOLUTION=1280x720` | Android Auto 画布；默认 = dongle 分辨率 | | `CARLINKIT_FPS=60` | 帧率；默认 = 模式的刷新率，上限为 60 | | `CARLINKIT_DPI=160` | UI 密度；默认根据屏幕物理尺寸计算，否则为 160 | | `CARLINKIT_DRIVE_POSITION=left` | `left`/`right` (LHD/RHD)；默认 `left` | | `CARLINKIT_MEDIA_DELAY=300` | 音视频同步补偿，单位为毫秒（默认 300） | | `CARLINKIT_GNSS=0` | 向手机广播的 `GNSSCapability` 位掩码（默认 0 = 无；仅在拥有真实 GNSS 数据源时设置） | | `CARLINKIT_DASHBOARD=1` | `DashboardInfo`：提供 CarPlay Dashboard 功能（默认 1） | | `CARLINKIT_BT_PHONE=0` | `UseBTPhone`：1 表示通过车载蓝牙路由通话，而不是通过此链路（默认 0） | | `CARLINKIT_HICAR=0` | 用于华为 HiCar 的 `HiCarConnectMode`（默认 0） | | `CARLINKIT_POINTER_GAIN=4` | 自由鼠标光标速度倍数（默认 2.5） | | `CARLINKIT_DRAG_GAIN=5` | 按住按钮时的光标速度——用于滑动/快速滑动（默认 5.0） | | `CARLINKIT_TOUCH_HZ=90` | 拖动时的触摸上报率；将鼠标数据流合并为类似触摸屏的速率，以便 CarPlay 注册滑动操作（默认 90） | | `CARLINKIT_AUDIO_DEV=plughw:1,3` | ALSA 播设备（默认 `default`）——参见音频设置 | | `CARLINKIT_AUDIO_LATENCY_MS=120` | 播放缓冲区大小（毫秒）；越大延迟越高，但可减少欠载引起的咔嗒声（默认 120） | | `CARLINKIT_MIC_DEV=plughw:2,0` | 用于 Siri / 通话的 ALSA 捕获设备（默认 `default`） | | `CARLINKIT_OEM_ICON=assets/logo.png` | 设为 dongle 自身启动器图块的 PNG 图像（连接时发送）；未设置 = 保留 dongle 的默认图标 | | `CARLINKIT_OEM_LABEL="carlinkit-cxx"` | 显示在 OEM 图标下方的可选说明文字 | | `CARLINKIT_CAPTURE_DIR=.` | `SIGUSR1` 写入当前帧原始 NV12 屏幕截图的目录（默认 `.`） | | `CARLINKIT_AUDIO_TRACE=1` | 调试：记录音频混音器的每个流的路由/闪避决策 | ### 音频设置 音频通过 ALSA 播放。应用程序会打开 `"default"` PCM，在正常的桌面 **PipeWire** 会话中，音频会被路由到你的系统音频输出设备——这 通常可以直接使用。但是，在纯粹的 VT 环境（PipeWire 通常未运行）或者当你的扬声器 连接在非默认声卡上时，你必须使用 `CARLINKIT_AUDIO_DEV` 为应用程序指定正确的设备。 1. **列出你的播放设备**并找到你的扬声器所在的声卡： aplay -l # card 0: Audio [USB Audio] ... ← USB DAC / 耳机 # card 1: Generic [HD-Audio Generic], device 3: HDMI 0 [LG ...] ← 通过 HDMI 连接的显示器 ALSA 设备名称为 `plughw:,`（`plug` 前缀允许 ALSA 转换 采样率，这是应用程序的数据流所需要的）。示例：`plughw:0,0` (USB)， `plughw:1,3`（上方的 HDMI/显示器输出）。 2. **不确定哪一个接口连接了你的扬声器？** 逐个播放测试音： speaker-test -D plughw:1,3 -c 2 -t sine -f 440 -l 1 # 聆听，按 Ctrl-C 停止 3. **使用该设备运行：** CARLINKIT_AUDIO_DEV=plughw:1,3 ./build/carlinkit-kms /dev/dri/card1 --no-seat 或者单独测试音频（无显示，在手机串流时播放）： ./build/carlinkit-audio plughw:1,3 **静音：** `AudioOutput` 在打开 设备时会清除声卡的播放静音开关，因此被静音的混音器（常见于 USB DAC）不会 阻止播放。如果你仍然听不到声音，请使用 `alsamixer -c ` 检查音量级别（按 M 切换静音，按上箭头调高 音量）。要在重启后保留混音器状态：`sudo alsactl store`。 **HDMI / DisplayPort 音频**没有软件音量控制（它是固定的；请在 显示器上控制），并且无法捕获音频，因此当你需要使用 Siri / 通话时，请将 麦克风（`CARLINKIT_MIC_DEV`）指向真实的 输入设备——网络摄像头或 USB 麦克风。 ## 状态 - ✅ USB 协议 + 异步 DMA 环接收器 (`carlinkit-probe`) - ✅ 通过 `CARLINKIT_DECODER` 实现的解码后端链 (VAAPI ▸ V4L2 ▸ software) - ✅ libavcodec+VAAPI H.264 → 零拷贝 NV12 DMA-BUF (`carlinkit-decode-probe`) - ✅ 软件 (CPU) H.264 → NV12 dumb-buffer 回退方案 (`CARLINKIT_DECODER=software`) - ✅ 硬件图层上的 drm-cxx KMS 视频接收端 (`carlinkit-kms`) —— 适应长宽比，保持原生模式 - ✅ 所有路径均支持显示旋转（VAAPI/V4L2 在硬件图层，software 在 CPU） - ✅ ALSA 音频输出 + 麦克风；触摸 + 鼠标光标输入 - ✅ 热插拔 / 意外断开（自动重连） - ✅ 非阻塞呈现 (`DRM_MODE_ATOMIC_NONBLOCK`) + `CARLINKIT_FPS_LOG` 性能分析 - ✅ 通过 emb (`.emb/`) 交叉编译适用于 Raspberry Pi 5 —— 已在硬件上完成端到端验证（软件解码，HDMI 音频，CarPlay） - 🚧 Raspberry Pi 4 V4L2 硬件解码路径（可编译；需要 Pi 4 硬件进行验证） + DP-1 图层分配修复

标签：Android Auto, Bash脚本, CarPlay, DMA-BUF, libusb, Linux DRM/KMS, 视频解码, 车载系统, 预握手
