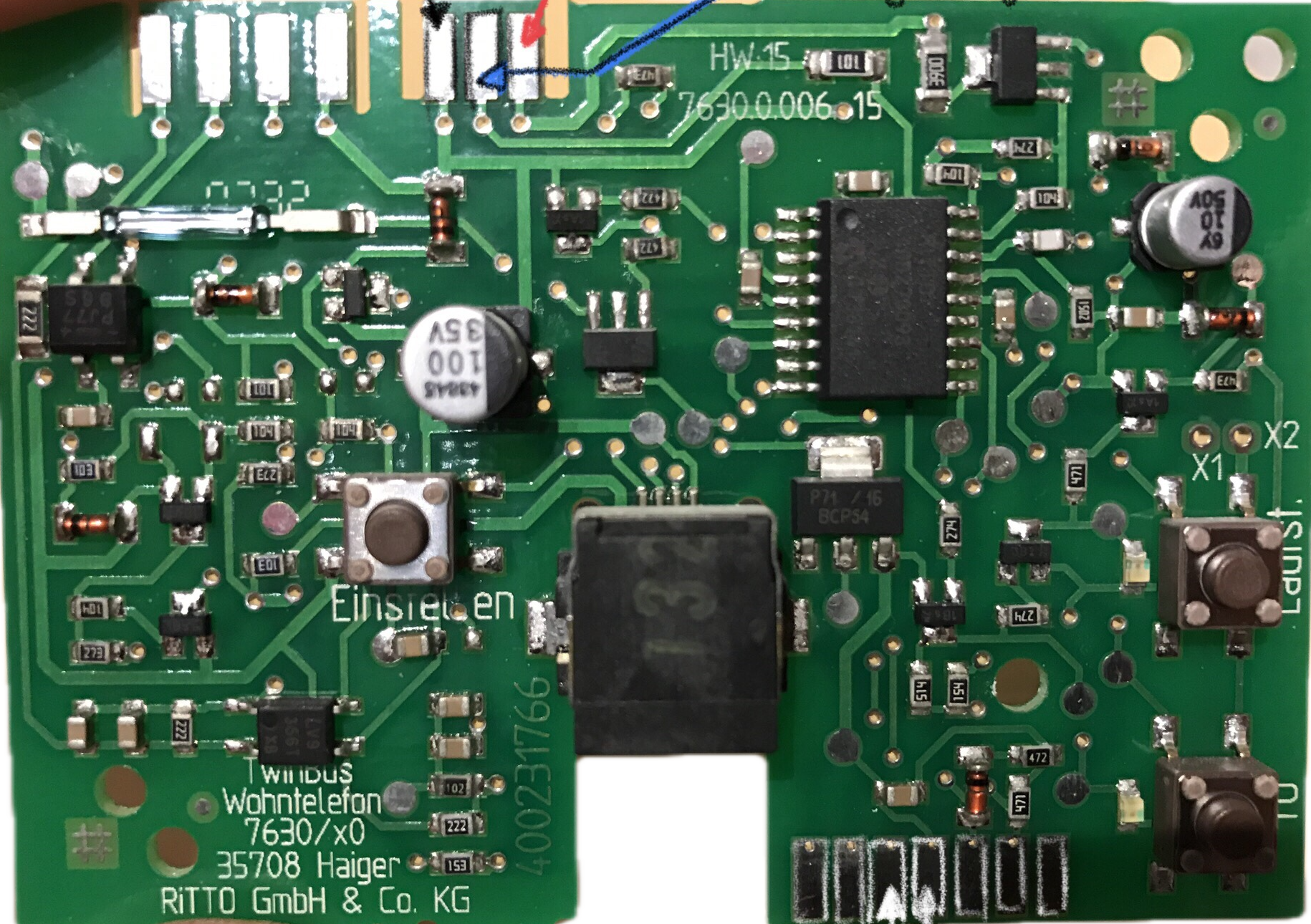

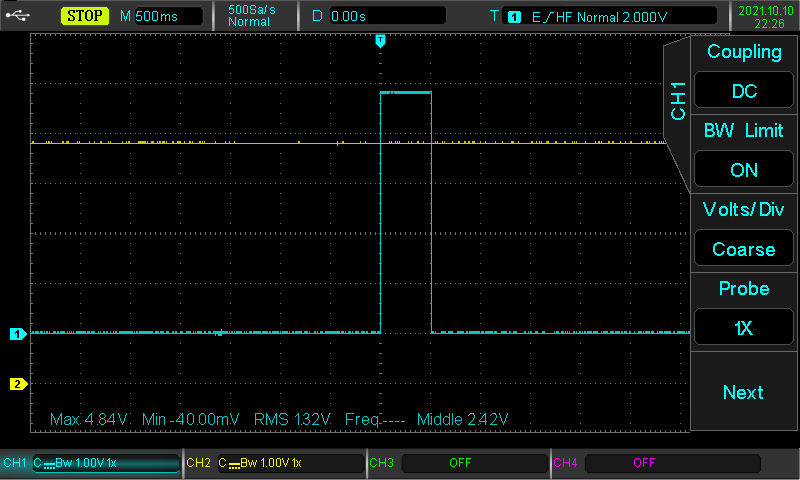

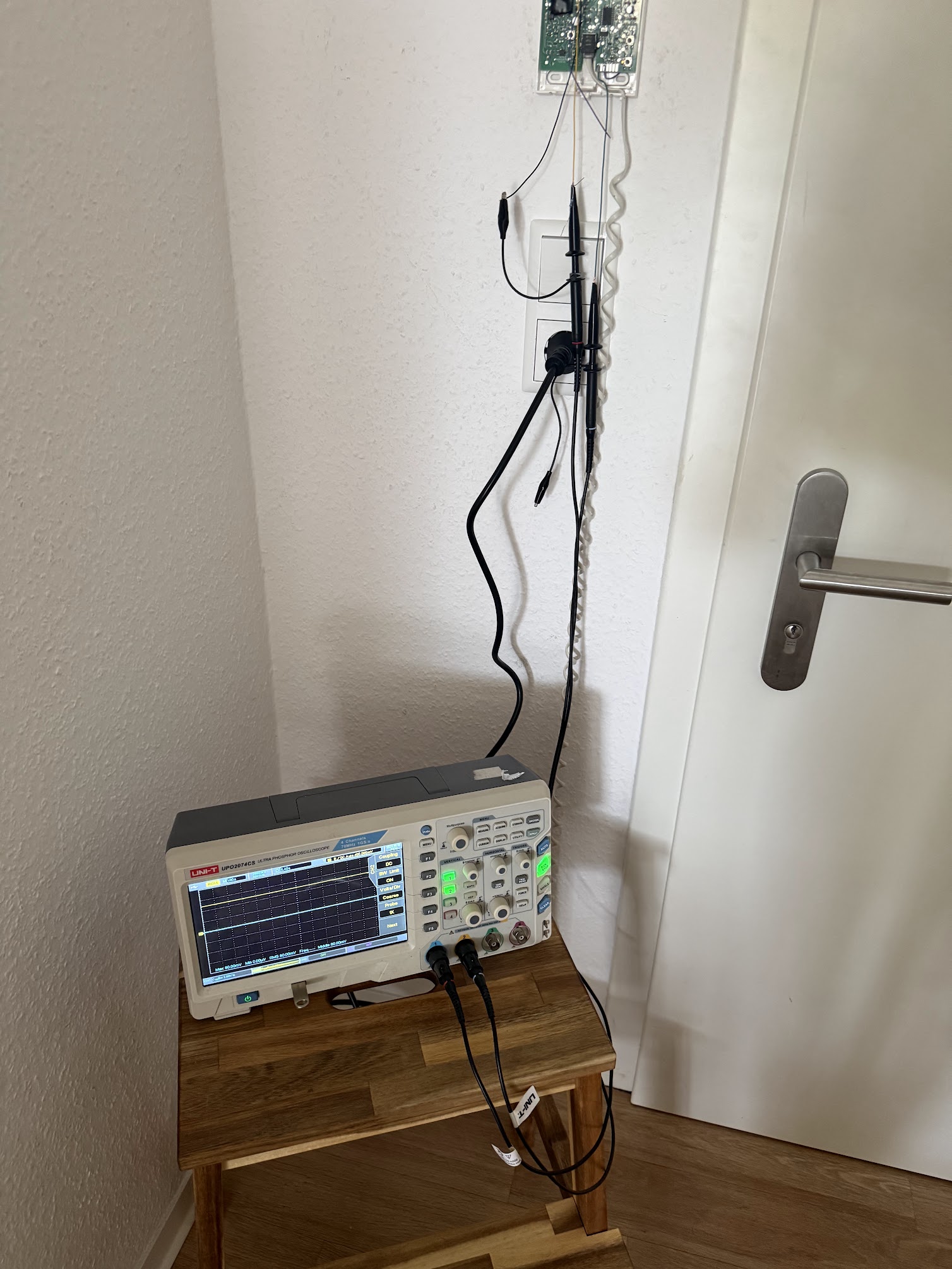

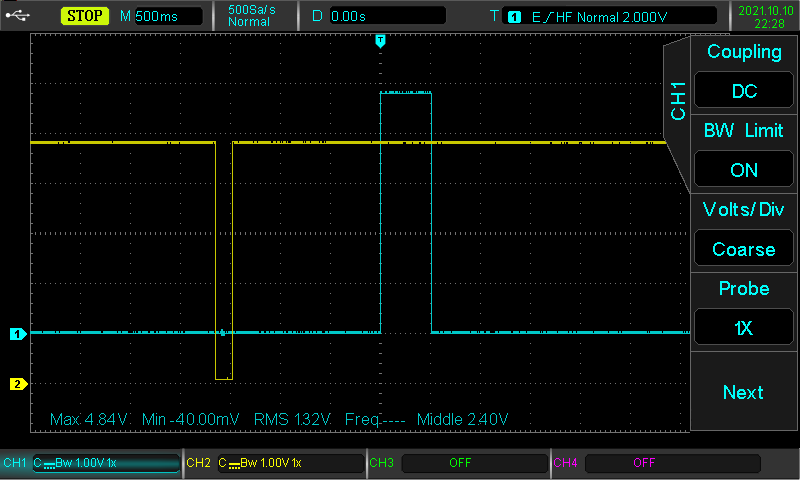

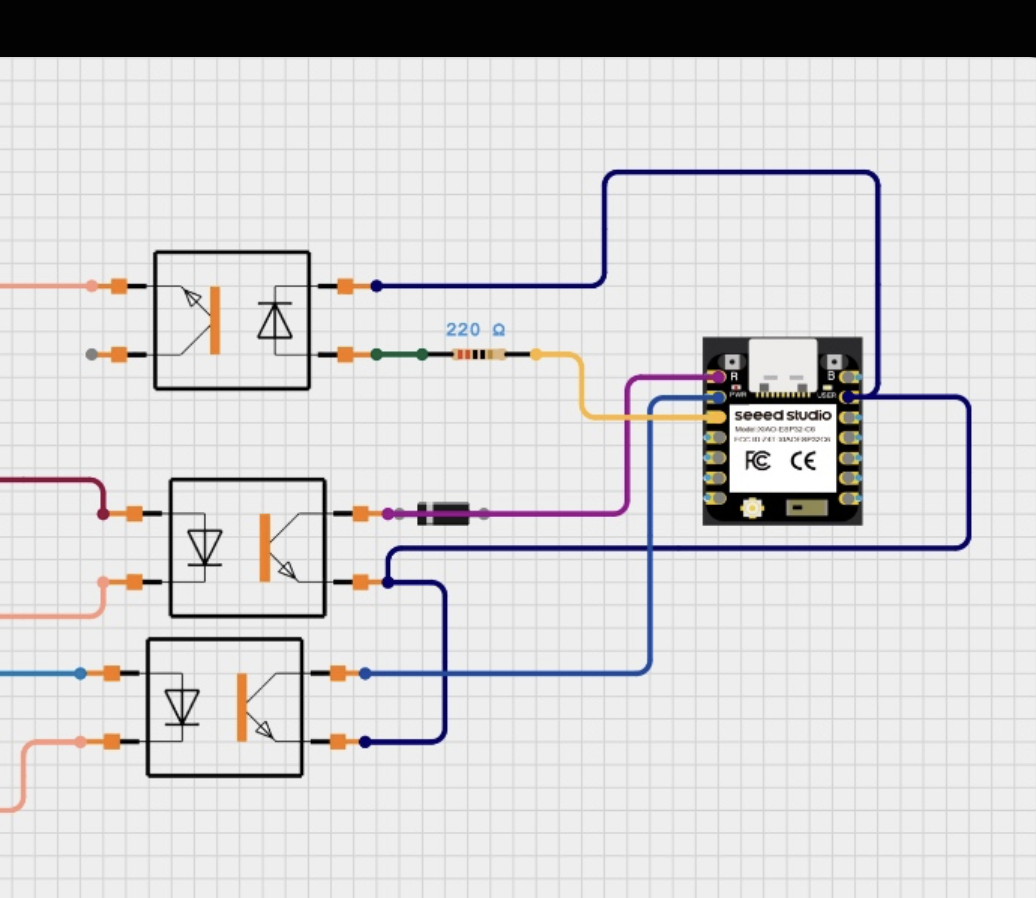

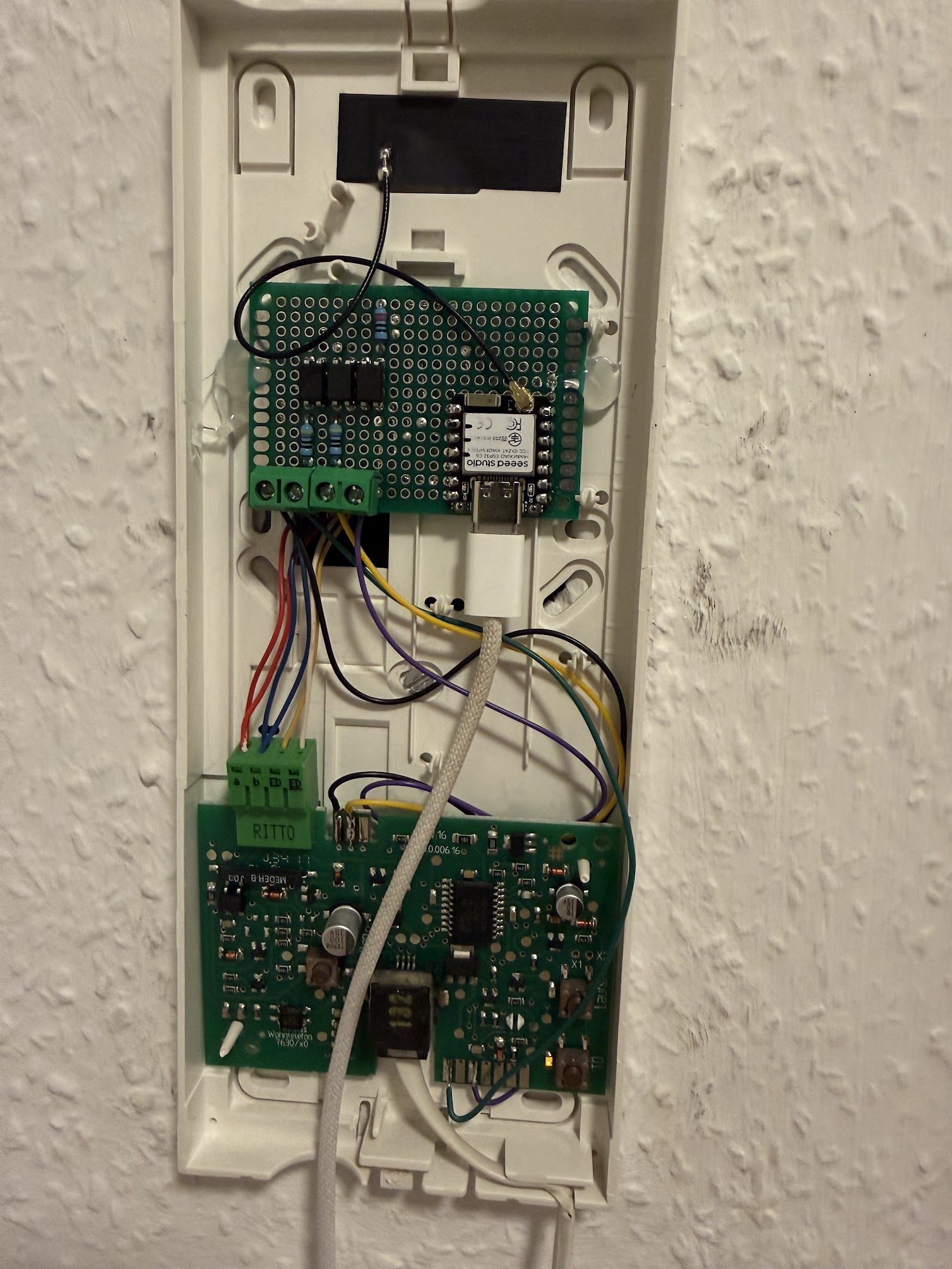

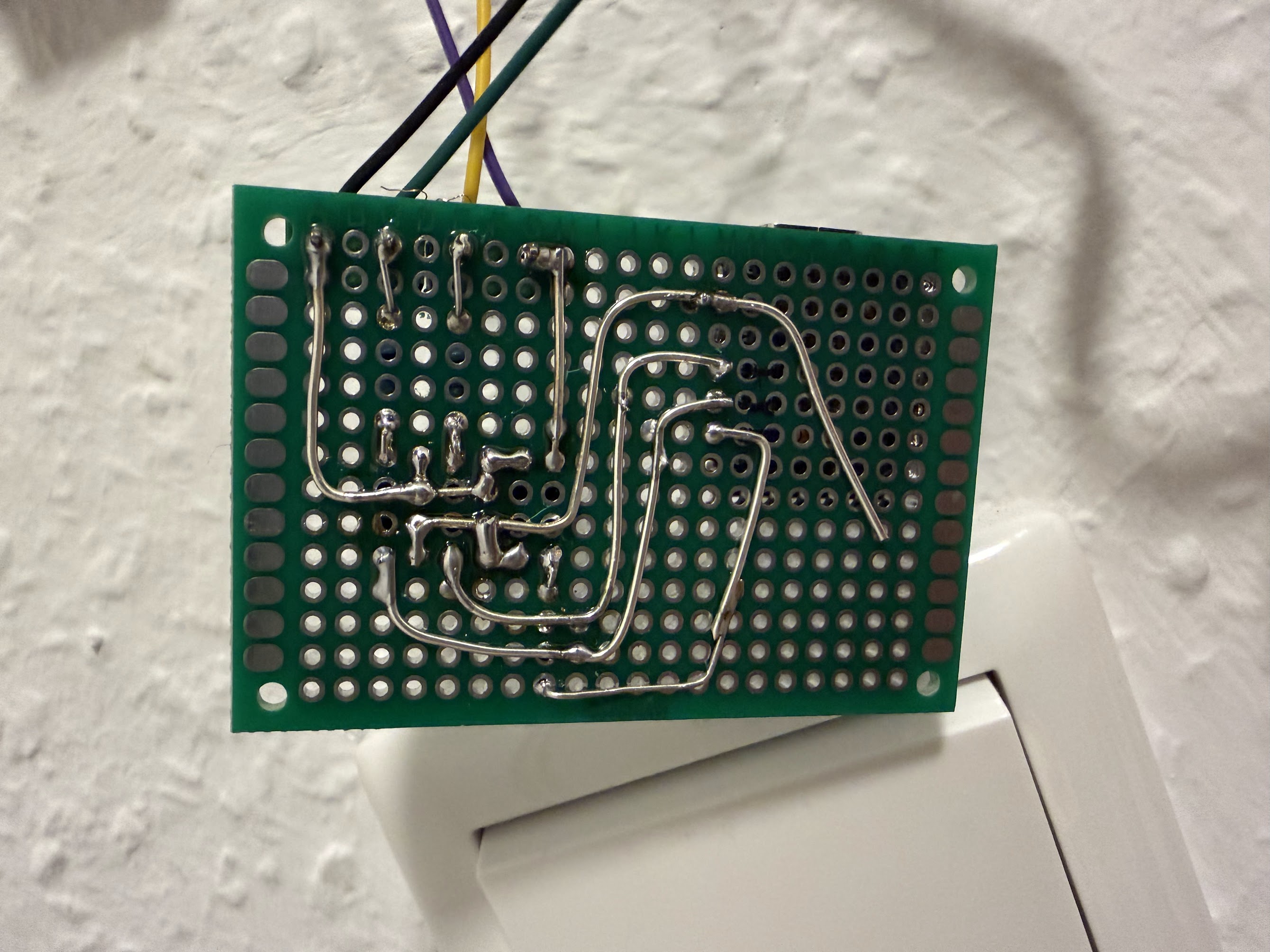

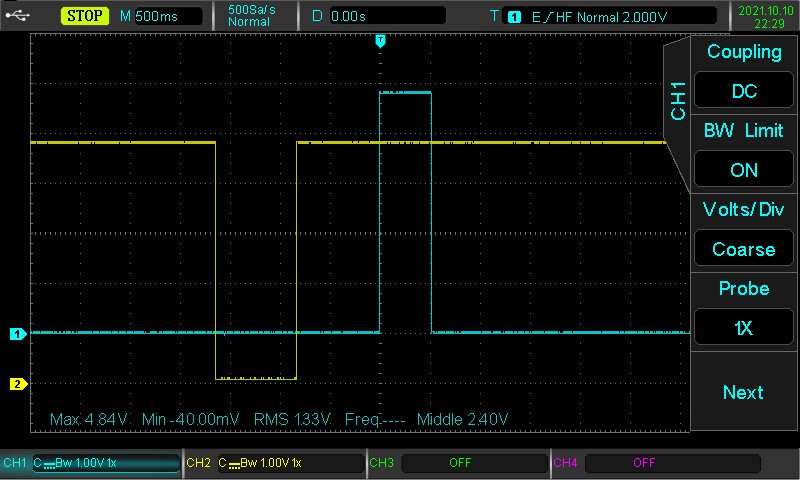

# Ritto 7630 TwinBus 智能对讲机 借助 Seeed XIAO ESP32-C6 和 ESPHome，将 [Ritto 7630](https://www.ritto.de/) TwinBus 公寓对讲机改造为 完全集成的 Home Assistant 设备。 我租住的公寓墙上正好有一台这种老式的 TwinBus 对讲机。它 只能做一件事：响铃，而且如果我碰巧站在它旁边，我可以 按下按钮打开街门。但我想要更多功能。我希望我的 手机能告诉我谁在门外，我希望能在任何地方为访客开门， 我希望我不在家时快递能被直接放在走廊里，我还希望 在双手提满东西回来时，无需费力找钥匙就能进门。 已经有一些将 TwinBus 智能化的项目（Shelly、Wemos、 从总线取电为主板供电，参见[来源](#sources-and-inspiration)），但 每一个都有我不想要的妥协：要么无法真正区分两种铃声，要么 依赖不可靠的总线电压来供电。所以我给它接上了示波器， 研究出它的信号机制，然后打造了自己的版本。代码是最简单的部分。 有趣的工作，也是本文的主要内容，是逆向工程。  ## 我希望它能实现的功能 - 区分**公寓铃声**（大楼内部有人在公寓门外按铃）和 **街门铃声**（有人在主入口按铃）的区别。 - 当任何铃声响起时，发送**手机通知**。 - 从手机上、在任何地方**打开街门**。 - **快递模式**：当我不在家且有快递员按门铃时，自动开门， 以便快递员能将包裹留在走廊里。 - 为我自己和少数信任的人提供**一键“让我进门”**功能。 ## 起点 Ritto 7630 是 TwinBus 系统的室内话机。所有设备（两个门禁站 和所有公寓）共享一根双绞线总线，同时传输电力 和信号。主板会发出两种不同的音调，一种用于 街门，另一种用于公寓门，并且它有一个按钮，能瞬间 为街门站点的开门器通电。  为了使其智能化，我需要从主板上获取三样东西：“街门铃响了”的干净信号、“公寓铃响了”的干净信号，以及一种 由我自己触发开门器的方法。这些都没有作为整洁的接口暴露出来，所以我 必须在主板上找到它们。 ## 逆向工程总线 我将主板背面候选的信号线接地，然后在示波器上观察它们，同时分别按下响铃。  结果发现有两条线是关键。在示波器上，通道 1（蓝色）是振铃线， 通道 2（黄色）是公寓线。 **街门。** 振铃线通常保持接地，并在一段固定时间内（大约 500 毫秒）跃升至约 5V 的干净数字高电平，然后 回落。公寓线完全没有反应。  **公寓门，短按。** 此时，平时保持在约 5V 高电平的 公寓线，被拉至接地，持续时间与按下按钮的时间完全一致。 墙内的按钮只是一个机械触点，按下时会将这条线短路到地。 振铃线也会发出 500 毫秒的脉冲，但 不是在同一瞬间。  **公寓门，长按。** 我特意测量了短按和长按，以 弄清楚振铃脉冲到底与什么相关联。两张快照都是在振铃脉冲（通道 1）上触发的，因此它在每张图中都位于屏幕中心。请注意，公寓线的**下降沿**在两者中落在相同位置，而其上升沿（我松开的瞬间）则随着我按住按钮的时间长短而移动。  因此，振铃总是在**按下开始后的固定延迟**触发（在 500 毫秒/格的网格上略超过三个分度，大约为 1.6 秒），而按下的持续时间 根本不重要。 整个事件的触发器是公寓线的下降沿。这就是为什么固件只对该下降沿做出反应，以及为什么一个固定的阻塞窗口就足以 掩盖随后的振铃回声。 这就是塑造整个设计的关键所在：振铃线会在**两种** 铃声下都产生脉冲，因此单靠它本身无法将它们区分开来。区分的关键在于公寓线。如果它降为接地，响铃就是公寓门铃；如果它保持高电平，响铃就是街门铃。  这与其他人在这块主板上映射的结果相符（参见 [quhfan.de](https://quhfan.de/post/ritto-twinbus-7630-smart-home-assistant/) 和 [deh0511 TwinBus 引脚分配](https://deh0511.de/twinbus/))。相关的板载 接线端子有： | # | 端子 | 行为表现 | | --- | --- | --- | | 1 | GND | 地线 | | 2 | KLINGEL (振铃) | 任何响铃时变为 ~5V | | 3 | +24V | 总线电压 | | 4 | ETAGE (公寓) | 平时保持在 ~5V，公寓响铃时降为接地 | | 5 | 门禁开启 | 拉至接地时开启街门 | | 6 | GND | 地线 | 示波器也回答了如何安全连接的实际问题。 信号传输在约 5V 下进行，而总线整体在 +24V 下运行。我直接从电路走线上读取 ~5V 电平（捕获的峰值在 4.8V 左右），这就是我在后文中据此计算输入电阻值的依据。 ## 固件如何利用这一切 理解了信号之后，逻辑就很简单了： - **ETAGE（端子 4）→ GPIO D9。** 当它降为接地时，说明发生了公寓响铃。 - **KLINGEL（端子 2）→ GPIO D10。** 每次响铃都会产生脉冲。 - 因为 KLINGEL 在公寓响铃时也会产生脉冲，所以固件**每当 ETAGE 触发时，就会将 KLINGEL 线屏蔽几秒钟**。这样，单纯的 KLINGEL 脉冲就表示“街门”，而 ETAGE 的下降则表示“公寓门”。 - **开门器（端子 5）→ GPIO D8。** 一个短脉冲将其拉至接地并 开启街门。 这个阻塞标志是 [`esphome/ritto-intercom.yaml`](esphome/ritto-intercom.yaml) 的核心。 Home Assistant 只会看到两个干净的 binary sensor 和一个“开门”按钮； 原始的总线输入和继电器完全保留在节点内部。 ## 电路与构建 我不想将 ESP32 直接连接到 24V 总线上，因此对讲机和 XIAO 之间的每条线路都通过一个**光耦**进行电气隔离：输入端（KLINGEL、ETAGE）有两个，输出端（开门器）有一个。XIAO 通过 USB-C 供电，完全避开了不可靠的总线电压。 ### 接线 | Ritto 端子 | 作用 | 经过 | XIAO 引脚 | | --- | --- | --- | --- | | 2 KLINGEL | 振铃，任何响铃 | 输入光耦 | D10 | | 4 ETAGE | 公寓线 | 输入光耦 | D9 | | 5 门禁开启 | 开启街门 | 输出光耦 | D8 | | 1 / 6 GND | 地线 | — | GND | 在构建照片上，接线端子的标签（从左至右）分别为 TÜR （开门器）、KLINGEL、ETAGE 和 Ritto GND。XIAO 连接到了 D8、D9、D10 和 GND。   ### 确定电阻值 每个光耦 LED 都需要一个串联电阻。对于常见的 PC817（LED 正向 压降约 1.2V，舒适的正向电流约 5mA）： - **输入端（KLINGEL、ETAGE）：** 由约 5V 的信号线驱动，因此 R = (5 − 1.2) / 0.005 ≈ **760Ω**，标准的 680Ω 就可以很好地工作。 - **输出端（开门器）：** 由 XIAO 的 3.3V GPIO 驱动，因此 R = (3.3 − 1.2) / 0.0095 ≈ **220Ω**，也就是原理图中的值。 ### 物料清单 | 部件 | 备注 | | --- | --- | | Seeed XIAO ESP32-C6 | 控制器 | | 3 × PC817 光耦（或类似元件） | 2 个输入，1 个输出 | | 2 × ~680Ω 电阻 | 输入光耦 LED | | 1 × 220Ω 电阻 | 输出光耦 LED | | 洞洞板 | 任何小型原型板均可 | | 4 位接线端子 | 总线连接 | | USB-C 数据线 + 5V 电源 | 供电 | | 杜邦线 | | 我使用了一块洞洞板，因为我手头正好有。正规的 PCB 甚至 小型面包板也能达到同样的效果。  ## 刷入固件 完整的配置文件是 [`esphome/ritto-intercom.yaml`](esphome/ritto-intercom.yaml)。 Wi-Fi 凭据保存在外部，因此请先复制示例密钥文件： ``` cp esphome/secrets.yaml.example esphome/secrets.yaml # 编辑 esphome/secrets.yaml esphome run esphome/ritto-intercom.yaml # build, flash over USB (OTA afterwards) esphome logs esphome/ritto-intercom.yaml # stream logs ``` 该配置会在启动时将 XIAO 切换到外部天线；如果您使用的是 内部天线，请移除该代码块。 ## 实际体验 节点接入后，Home Assistant 就会拥有两个 binary sensor （`...doorbell_apartment`、`...doorbell_main`）和一个 `...open_door` 按钮。示 例自动化程序位于 [`home-assistant/`](home-assistant/) 中，已翻译为 英文，并将密钥替换为了占位符。这正是本项目真正发挥价值的地方。 **了解谁在按门铃。** 每次响铃都会发送一条 Telegram 消息。街门消息包含 一个内联的“开门”按钮，因此我可以直接从通知中 为访客开门，而无需打开任何应用程序。一个小型的重试循环使其能够 有效应对 Telegram 超时问题，这是早期导致通知遗漏的 唯一烦人原因。 **快递模式。** 这是我最常用的功能。当我不在家且 等待快递时，我会向机器人发送 `/postmode_on`。下一次街门铃响时， 门会在三秒后自动打开，快递员会将包裹留在走廊里。我完全不需要在场，甚至不需要做出反应。`/postmode_off` 会使其恢 复正常，`/postmode` 会报告当前状态。它在 Home Assistant 上本地运行， 因此不依赖 Telegram 的网络往返。 **让自己进门。** 满载而归时还要掏钥匙正是那种值得 通过自动化消除的日常小烦恼。每个受信任的人都有自己独一无二的 webhook URL 来开启大门。在我的手机上只需轻 点一下：iOS 主屏幕上的快捷指令（或门旁的 NFC 标签），或者 Android 上 的 HTTP 请求自动化。走上前，轻点，门就开了。 ### 设置个人开门按钮 1. 在 `home-assistant/automations/webhook-access.yaml` 中，给每个人分配一个长随机 `webhook_id`。 2. webhook URL 为 `https:///api/webhook/` (POST)。 3. **iOS：** 快捷指令 → 新建快捷指令 → 指向该 URL 的“获取 URL 内容”， 方法为 POST。将其添加到主屏幕，或通过 NFC 标签触发。 4. **Android：** 任何支持 HTTP 请求的自动化应用（HTTP Shortcuts、Tasker 等） 调用相同的 URL。 请将其置于 HTTPS 保护之下，并将这些 webhook ID 当作您前门 的密码一样对待，因为它们的作用正是如此。 ## 来源与灵感 - [deh0511.de TwinBus](https://deh0511.de/twinbus/) — 总线与端子引脚分配 - [quhfan.de: Ritto TwinBus 7630 in Home Assistant](https://quhfan.de/post/ritto-twinbus-7630-smart-home-assistant/) — 带编号的主板图例 - [nicht-trivial.de: Ritto zu MQTT](https://www.nicht-trivial.de/index.php/2018/02/14/ritto-zu-mqtt/) - [XIAO ESP32-C6 天线切换](https://wiki.seeedstudio.com/xiao_esp32c6_getting_started/) ## 许可证 [MIT](LICENSE)
