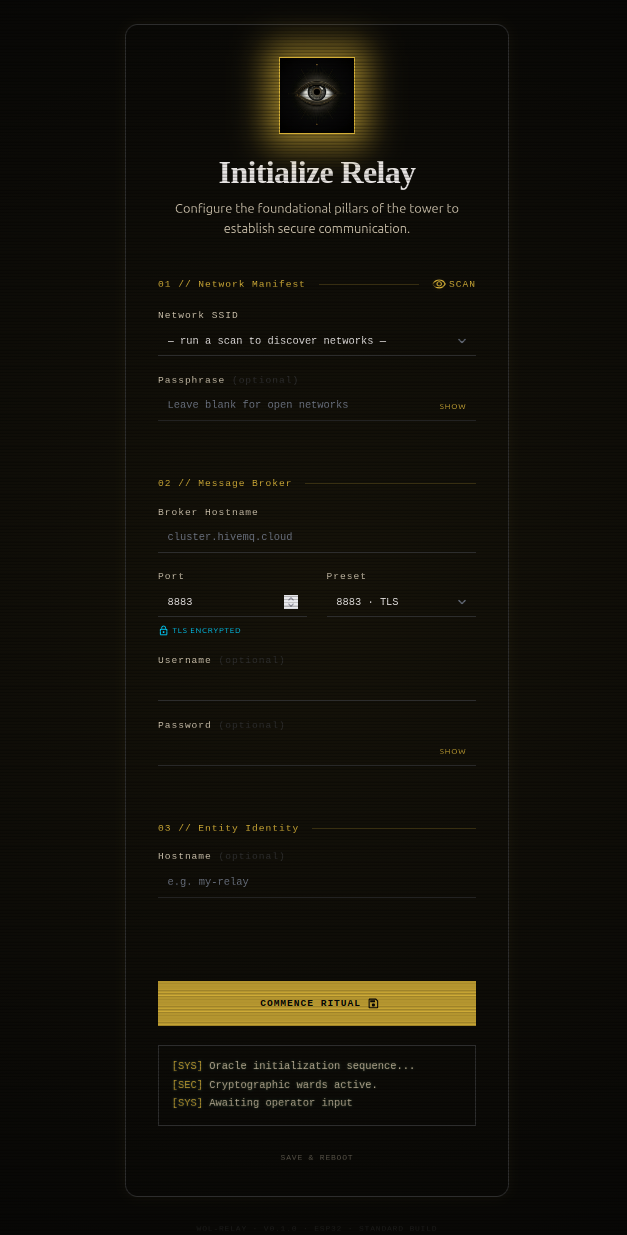

## ✦ 功能简介 ``` (OTA Updates) [ HTTP/OTA Server ] ◄── TLS ── [ Heimdall / ESP32 ] ──── UDP ────► [ Target PC ] ▲ │ ▲ TLS └──────────── ICMP ────────────┘ │ (Ping Feedback) │ │ │ [ MQTT Broker ] ─────────────────┴───────────────── TLS ────────────┘ (Sleep Listener) ``` Heimdall 是一款专为 ESP32 打造的完整远程电源管理与网络安全工具。开箱即用，它提供： - **Wake-on-LAN**：向任何本地子网广播 magic packet 以唤醒沉睡的 PC。 - **远程 PC 休眠**：包含一个配套的监听脚本，可通过 MQTT 安全地让你的 PC 重新进入休眠状态。 - **GPIO 控制**：允许你远程切换连接到 ESP32 的物理继电器或指示灯。 - **隐蔽性与 OPSEC**：可配置为在完全不可见的状态下运行，包含 MAC 欺骗、虚假主机名、通过 HMAC 派生的 MQTT topic 以及 TOTP 身份验证，以防止未经授权的网络控制。 ## ✦ 功能特性 | 图标 | 功能特性 | |---|---| | 🌐 | **Captive Portal 配置** — 连接，配置，完成。支持在 iOS、Android 和 Windows 上进行完整的 DNS 重定向 | | 🔐 | **三种构建预设** — STANDARD（完整版）、HARDENED（OPSEC + 便利性）、HARDENED STEALTH（最小足迹） | | 🔑 | **TOTP 身份验证** — 符合 RFC 6238 标准。每个唤醒命令都需要有效的一次性代码（仅限 HARDENED 版本） | | 🕵️ | **身份混淆** — MAC 欺骗、通用设备主机名、通过 HMAC 派生的不透明 MQTT topic（仅限 HARDENED 版本） | | 📡 | **动态广播** — 在 runtime 计算正确的广播地址。适用于任何子网 | | 🔄 | **支持 OTA** — 双槽分区表，失败时自动回滚 | | 🛡️ | **自愈式 WiFi** — 区分错误密码与临时中断。在路由器重启期间绝不会弹回到设置模式 | | 🏷️ | **自定义主机名** — 设置你自己的设备名称，并与 DHCP、mDNS 和 NetBIOS 同步 | | 🏓 | **Ping 反馈** — 可选通过 ICMP echo 请求确认 PC 唤醒状态 | | 🔌 | **GPIO 输出控制** — 远程切换特定的 ESP32 引脚（例如用于物理继电器）。在 HARDENED 构建版本中受 TOTP 保护 | | 🔒 | **SecureOn 密码** — 唤醒需要将 6 字节 SecureOn 密码附加到 magic packet 的现代主板 | | 💤 | **PC 休眠伴侣** — 包含一个跨平台伴侣脚本，可通过 MQTT 远程安全地让你的 PC 休眠 | | 💡 | **状态 LED** — 提供 portal、连接中、就绪和已发送唤醒状态的视觉反馈 | | 🔁 | **崩溃循环检测** — 统计 RTC memory 中连续的固件崩溃次数，并在连续发生 3 次 panic 后自动回退到 captive portal（计数器在断电时重置） | | 🌍 | **Web Flasher** — 通过 USB 直接从浏览器刷入固件。无需 IDE 或工具链 | ## ✦ 构建配置 ## ✦ 硬件要求 - **ESP32**（经典版）开发板 - 连接到你的本地 WiFi 网络 - 可访问 MQTT broker（本地或云端，端口 1883 或 8883 TLS） - *（可选）* 默认使用 ESP32 的内置 LED 进行视觉状态反馈（出于隐蔽性考虑可禁用） 就是这样。无需任何额外组件。 ## ✦ 物理设置 **在正常运行期间，Heimdall 不需要通过 USB 连接到你的 PC。** 由于 Wake-on-LAN 使用无线广播机制，ESP32 只需要两样东西即可工作： 1. 电源（例如标准的 USB 充电器）。 2. 与你休眠 PC 连接到同一个本地网络子网的连接。 你可以将 ESP32 插在房间角落、沙发后面，甚至完全不同房间的插座上。当来自 MQTT broker 的命令到达时，ESP32 会通过你的 WiFi 广播一个“Magic Packet”，然后你的路由器会将其通过以太网线（或 WiFi）转发，以唤醒你沉睡的 PC。 ## ✦ Web Flasher（无需 IDE） 安装 Heimdall 最简单的方法是使用官方的 Web Flasher 直接从你的浏览器进行。你不需要安装任何开发工具，也不需要从源码编译任何东西。 **[🚀 启动 Heimdall Web Flasher](https://ss-sauron.github.io/Heimdall-Wake-On-Lan-ESP32/)** 1. 通过 USB 将你的 ESP32 连接到计算机。 2. 在受支持的浏览器（Chrome、Edge 或 Opera）中打开上面的链接。 3. 选择所需的构建配置（**Standard**、**Hardened (Full)** 或 **Hardened Stealth**），然后点击 **Connect**。 4. 选择你的 ESP32 的 COM 端口。 5. 点击 **Install Heimdall** 并等待刷入完成。 刷入后，跳转到下面的快速开始中的**第 4 步**，连接到 captive portal 并配置你的凭证。 ## ✦ 前置条件（从源码构建） 在构建之前，请确保已在你的 shell 中安装并导出了 ESP-IDF 环境。 | 要求 | 版本 | 备注 | |---|---|---| | [ESP-IDF](https://docs.espressif.com/projects/esp-idf/en/latest/esp32/get-started/) | v6.0.1 | 使用官方安装程序或 `install.sh` 流程 | | Python | 3.8+ | 由 ESP-IDF 工具设置安装 | | Xtensa ESP32 toolchain | ESP-IDF 管理 | 由 `install.sh` / ESP-IDF 安装程序安装 | | IDF Component Manager | ESP-IDF 内置 | 在构建期间解析管理的组件 | 使用以下命令检查活动环境： ``` idf.py --version ``` ## ✦ 快速开始（从源码构建） **1. 克隆项目** ``` git clone https://github.com/SS-Sauron/Heimdall.git cd Heimdall idf.py set-target esp32 ``` **2. 选择构建配置（可选）** 默认配置为 STANDARD。要切换到 HARDENED 或从源码构建 Stealth，请参阅[构建配置](docs/build_profiles.md)。构建前的快速覆盖方法： ``` idf.py menuconfig ``` 导航到 **WoL Relay → Build Profile**，选择配置，保存并退出。 对于不使用 menuconfig 的 Hardened 或 Stealth： ``` # Hardened (完整版) SDKCONFIG_DEFAULTS="sdkconfig.defaults;sdkconfig.hardened" idf.py build # Hardened Stealth SDKCONFIG_DEFAULTS="sdkconfig.defaults;sdkconfig.hardened;sdkconfig.hardened.stealth" idf.py build ``` **3. 构建、刷入并监控** ``` idf.py build flash monitor ``` **4. 连接到 portal** 首次启动时，Heimdall 会创建一个受 WPA2 保护的 WiFi 接入点。启用串行配置输出后，SSID 和永久 portal 密码将打印到串口监视器中。从你的手机或笔记本电脑连接——配置页面会在 iOS、Android 和 Windows 上自动打开。 保存后，设备将重启进入中继模式。使用下面的成功启动日志来确认 WiFi、TLS 和 MQTT 是否全部正常工作。 **5. 发送唤醒命令** 将目标机器的 MAC 地址作为纯文本 payload 发布到 Heimdall 的命令 topic： ``` AA:BB:CC:DD:EE:FF ``` *（如果你启用了 Ping 反馈，你可以选择包含目标 IP。有关 payload 格式，请参阅 **使用与操作**）。* 你的机器就会被唤醒。 向同一个命令 topic 发布不同的目标 MAC，即可唤醒同一个局域网上其他支持 WoL 的设备。Heimdall 不会存储单一的目标 PC MAC；payload 会为每个命令选择目标。 ## ✦ MQTT Broker Heimdall 可与托管或本地 MQTT broker 配合使用。对于基于 TLS 的 MQTT 使用端口 `8883`，或者在受信任的本地网络上对于普通 MQTT 使用端口 `1883`。 示例托管 broker 包括 [HiveMQ Cloud](https://www.hivemq.com/mqtt-cloud-broker/) 和 [Adafruit IO](https://io.adafruit.com)。这些仅作为示例；任何兼容的 MQTT broker 应该都可以工作。 在 portal 中，输入 broker 主机名，例如： ``` example-cluster.s1.eu.hivemq.cloud ``` 不要在 broker 字段中包含凭证、路径或真实的机密信息。诸如 `mqtts://`、`mqtt://`、`https://` 和 `tcp://` 之类的 scheme 前缀会被接受，但在存储前会被去除。 ## ✦ 首次配置启动 ``` I (645) main: Not provisioned — starting captive portal I (646) main: Portal password: (permanent — same after every reset) I (660) portal: Portal AP SSID: NETGEAR-XXXXXX I (663) portal: Portal AP Auth: WPA2 I (1109) portal: SoftAP started SSID: NETGEAR-XXXXXX Auth: WPA2 DHCP opt-114: http://192.168.4.1/ I (1117) dns_server: Listening on UDP port 53 — redirect → 192.168.4.1 I (1122) dns_server: Started — redirecting all A queries to 192.168.4.1 I (1135) portal: HTTP server ready on port 80 I (1135) portal: Portal ready — waiting for credentials I (10709) esp_netif_lwip: DHCP server assigned IP to a client, IP is: 192.168.4.2 I (123605) portal: Stripped scheme prefix from broker URL: 'https://xxx.eu.hivemq.cloud' → 'xxx.eu.hivemq.cloud' I (123618) storage: Credentials saved successfully I (123619) storage: Hostname saved: test-relay-name I (137113) portal: Credentials saved — rebooting into relay mode ``` ## ✦ 中继成功启动 在配置了有效的 WiFi 和 MQTT 凭证后，下一次重启应跳过 portal 并进入中继模式。重要的成功标志包括：WiFi 获取 IP 地址、TLS 验证 broker 证书、MQTT 连接成功，以及确认命令 topic 订阅。

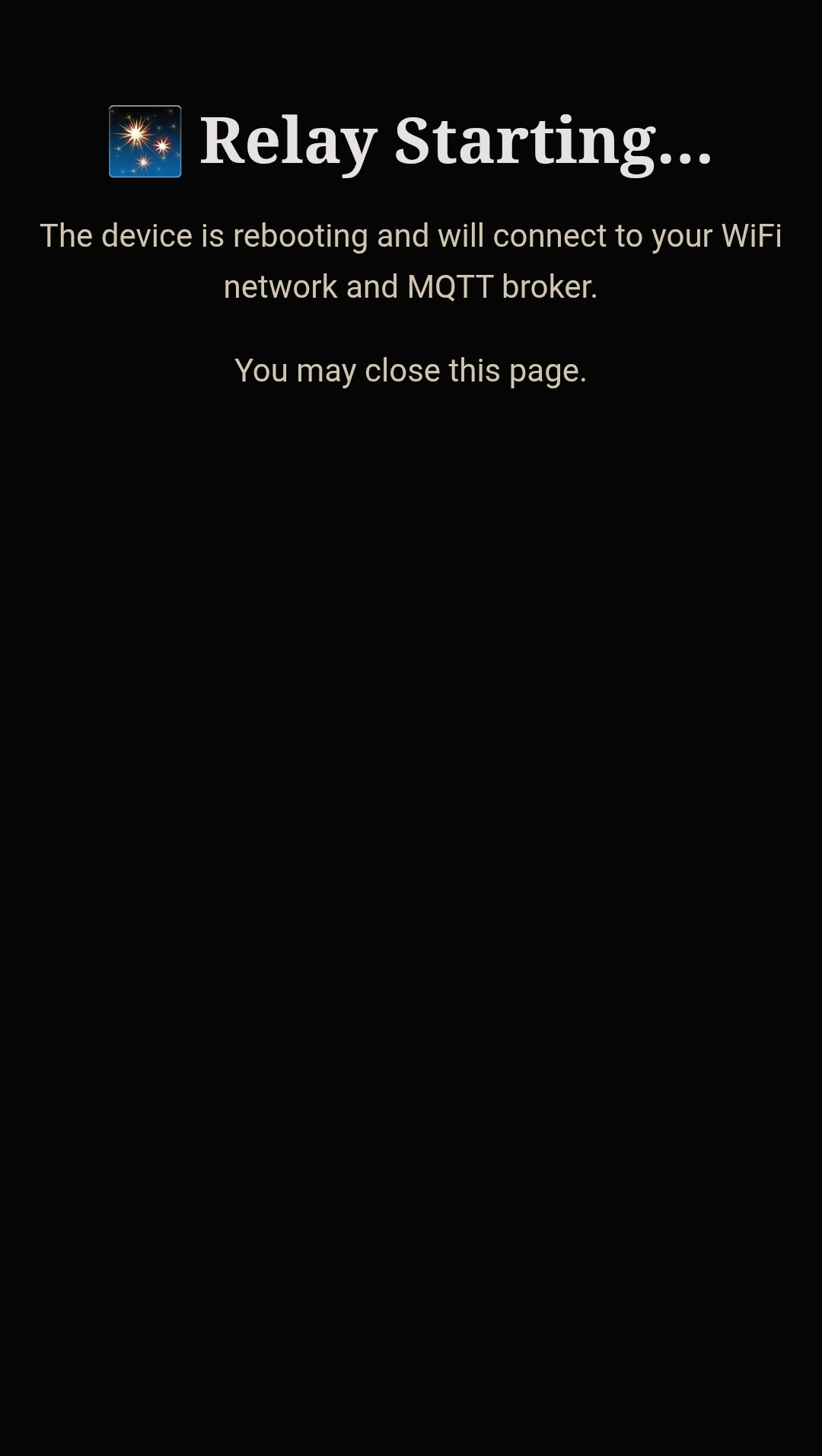

``` I (646) identity: Hostname loaded from NVS: test-relay I (649) main: Credentials found — starting relay I (2875) wifi_sta: Got IP: I (2876) main: WiFi connected I (2879) main: Starting MQTT relay I (2881) opsec: Command topic: wol/ I (2885) opsec: Status topic: wol//s I (2887) opsec: Log topic: wol//l I (2893) mqtt_relay: Connecting to MQTT broker: mqtts://.hivemq.cloud:8883 I (2900) mqtt_relay: MQTT credential lengths: username= password= I (2906) mqtt_relay: TLS hostname verification/SNI: enabled via broker URI hostname I (2917) mqtt_relay: MQTT client started — relay is active I (3702) esp-x509-crt-bundle: Certificate validated I (4895) mqtt_relay: MQTT connected — subscribing to: wol/ I (5002) mqtt_relay: Subscription confirmed (msg_id=22951) ``` 如果日志显示到 `MQTT connected` 和 `Subscription confirmed`，则 Heimdall 已上线，并正在上面显示的命令 topic 上等待唤醒命令。 ## ✦ 使用与操作 一旦 Heimdall 成功配置并连接到你的 MQTT broker，你就可以开始发送唤醒命令了。 ### ✦ 查找你的命令 Topic Heimdall 订阅和发布的 topic 取决于所选的构建配置。响应分为 **Status** topic (`/s`) 用于保留的机器可读状态，以及 **Log** topic (`/l`) 用于未保留的人类可读诊断信息。 **STANDARD 构建** ``` Command: wol/ Status: wol//s Log: wol//l ``` `` 是在串口监视器中打印的 ESP32 station MAC。 **HARDENED 构建** ``` Command: <16-character-hmac-topic> Status: <16-character-hmac-topic-base>/s Log: <16-character-hmac-topic-base>/l ``` HARDENED topic 是由设备 MAC 和配置期间生成的密钥派生出的不透明字符串。它们在中继启动期间打印到串口监视器。 ### ✦ 让 PC 休眠 Heimdall 包含一个跨平台伴侣脚本（`sleep_listener.py` 和 `sleep_listener.exe`），可在你的目标 PC 上静默运行。当它通过你的 MQTT broker 接收到特定的休眠命令时，会立即触发操作系统休眠（或挂起）。 有关完整的设置说明，请参阅 **[PC 休眠监听指南](docs/pc_sleep_listener.md)**。 ### ✦ 使用触发脚本 代码库包含了现成的 Bash 脚本，可为你格式化 MQTT payload 并处理 `mosquitto_pub` 命令。 **前提条件：** 你必须安装 `mosquitto-clients`（如果使用 hardened 脚本，还需安装 `oathtool`）。 **STANDARD 脚本用法：** ``` ./scripts/wake_standard.sh [user] [pass] ``` *示例：* `./scripts/wake_standard.sh mqtt.example.com 8883 "wol/AA:BB:CC:11:22:33" 99:88:77:66:55:44` **HARDENED 脚本用法（带 TOTP）：** ``` ./scripts/wake_hardened.sh [user] [pass] ``` *示例：* `./scripts/wake_hardened.sh mqtt.example.com 8883 "a1b2c3d4e5f6g7h8" 99:88:77:66:55:44 "JBSWY3DPEHPK3PXP"` ### ✦ Ping 反馈（可选） 如果你的固在编译时启用了 `CONFIG_WOL_PING_FEEDBACK=y`，你可以在命令中包含目标 PC 的 IP 地址。Heimdall 将 ping 该机器，并在其成功启动或超时时发布警报。 **Standard 构建 (JSON)：** 发送 JSON payload 代替纯文本： ``` {"mac":"AA:BB:CC:DD:EE:FF", "ip":"192.168.1.100"} ``` **Hardened 构建 (字符串)：** 将 IP 地址作为第 4 段附加在 MAC 和 TOTP 之后： ``` AA:BB:CC:DD:EE:FF:123456:192.168.1.100 ``` ### ✦ 响应 Payload 在发送 magic packet 后（Standard 和 Hardened Full 构建），Heimdall 会向 **Status** topic (`/s`) 发布确认信息： ``` { "mac": "AA:BB:CC:DD:EE:FF", "status": "sent" } ``` 系统诊断信息（如 uptime 和剩余堆内存）会定期发布，并在执行唤醒命令时发布到 **Log** topic (`/l`)： ``` { "free_heap": 187432, "uptime_s": 3672 } ``` 如果请求了 Ping 反馈，一旦机器启动（或超时），你将在 **Status** topic 上收到*第二条*消息： ``` { "mac": "AA:BB:CC:DD:EE:FF", "status": "awake", "boot_time_s": 14 } ``` | 字段 | 描述 | |---|---| | `mac` | 发送 Wake-on-LAN magic packet 的目标 MAC 地址。 | | `status` | `sent`（已广播 WoL）、`awake`（ping 成功）、`timeout`（ping 失败）、`ota_start`（OTA 开始）、`ota_ok`（OTA 完成）或 `ota_fail`（OTA 错误）。 | | `reason` |（仅限 Status topic）解释 OTA 更新失败原因的描述性字符串。 | | `boot_time_s` | 从广播 WoL 到第一次成功收到 ping 回复之间经过的秒数。 | | `free_heap` |（仅限 Log topic）ESP32 上可用的 RAM 字节数。可用于监控设备健康状况。 | | `uptime_s` |（仅限 Log topic）自上次重启以来 ESP32 持续运行的总时间（秒）。 | ### ✦ GPIO 输出控制 如果你的固件在编译时启用了 `CONFIG_WOL_GPIO_COMMANDS=y`，你可以通过向主命令 topic 发布 JSON payload 来控制 ESP32 上的特定 GPIO 引脚。 只能控制 `CONFIG_WOL_GPIO_ALLOWED_PINS` 中列出的引脚。 **Standard 构建 (JSON)：** ``` {"action":"gpio", "pin":4, "level":1} ``` **Hardened 构建 (带 TOTP 的 JSON)：** ``` {"action":"gpio", "pin":4, "level":1, "totp":123456} ``` Heimdall 将向 **Status** topic (`/s`) 发布回确认信息： ``` {"action":"gpio", "pin":4, "level":1, "status":"ok"} ``` ### ✦ TOTP 设置（仅限 HARDENED） 启用 TOTP 后，每个唤醒命令都必须在目标 MAC 地址后附加一个有效的 6 位时间验证码： ``` AA:BB:CC:DD:EE:FF:123456 ``` TOTP 种子在配置期间生成，并在 portal 机密页面上**一次性**显示为 Base32 值以及 `otpauth://` URI。请立即保存。如果丢失，请恢复出厂设置并重新配置设备以生成新种子。 任何兼容 RFC 6238 的身份验证器应用或触发脚本都可以根据该种子生成代码。 ### ✦ 状态 LED 模式 Heimdall 默认使用 ESP32 的内置 LED (GPIO2) 提供实时的视觉反馈。你也可以选择将外部 LED 连接到自定义引脚，或者在配置中完全禁用 LED，以适用于隐蔽部署。 | 状态 | LED 模式 | 描述 | |---|---|---| | **Portal 模式** | 快速闪烁（~2.5Hz） | 等待你连接到 Heimdall WiFi 设置 portal | | **连接中** | 缓慢呼吸（~0.5Hz） | 正在尝试连接 WiFi 和 MQTT broker | | **就绪** | 常亮 | 已连接并正在主动监听唤醒命令 | | **已发送唤醒** | 快速闪烁 6 次（50ms） | Magic packet 已发送 —— 自动返回就绪状态 | ## ✦ Over-The-Air (OTA) 更新 Heimdall 使用带有自动回滚功能的双槽 OTA 分区表。如果新固件在启动时崩溃或未能连接到 MQTT broker，bootloader 会自动恢复到上一个正常工作的槽位。 **MQTT 触发的 OTA 拉取**是主要的更新方法。向 `/ota` 发布 JSON payload： ``` {"url":"https://example.com/heimdall.bin"} ``` HARDENED 构建需要 TOTP 代码： ``` {"url":"https://example.com/heimdall.bin","totp":123456} ``` 设备在此过程中会向 status topic 发布 `ota_start`、`ota_ok` 和 `ota_fail` 状态事件。有关完整的 payload 参考、进度事件、并发行为和 HTTP 注意事项，请参阅技术文档中的[通过 MQTT 进行 OTA 更新](docs/README.md#ota-updates-via-mqtt)部分。 你也可以通过以下方式手动更新： - **[Web Flasher](https://ss-sauron.github.io/Heimdall-Wake-On-Lan-ESP32/)** — 通过 USB 直接从浏览器刷入。无需工具。 - **`idf.py flash`** — 使用 ESP-IDF 工具链从源码重新构建并通过 USB 刷入。 回滚保证适用于所有方法：一旦新固件成功连接到你的 MQTT broker 并订阅了命令 topic，它就会调用 `esp_ota_mark_app_valid_cancel_rollback()` 来永久提交更新。 ## ✦ 恢复出厂设置 要清除存储的凭证并返回配置模式： 1. 按住 **BOOT** 按钮 5 秒钟。 2. 在串口监视器中等待恢复出厂设置确认信息。 3. 设备会擦除 `wol` NVS namespace 并重启进入 captive portal。 这在正常中继操作期间以及配置失误后均有效。 ## ✦ 项目结构 ``` Heimdall/ ├── components/ │ ├── dns_server/ # Captive portal DNS redirect │ ├── identity/ # MAC spoofing & hostname obfuscation │ ├── mqtt_relay/ # MQTT client & WoL dispatch core │ ├── opsec/ # HMAC topics, TOTP, SNTP │ ├── ota/ # MQTT-triggered HTTPS OTA pull │ ├── portal/ # Provisioning web server │ ├── status_led/ # Visual status LED feedback │ ├── storage/ # NVS credential persistence │ ├── wifi_sta/ # WiFi station with self-healing │ └── wol/ # Magic packet builder & broadcaster (SecureOn support) ├── docs/ # Extended documentation and Web Flasher UI (GitHub Pages) ├── experimental/ # Sandbox for upcoming features and design files ├── main/ # Boot sequence & orchestration ├── resources/ # README images and visual design assets ├── scripts/ # MQTT trigger helpers, Windows WoL setup, OTA push helper, │ # and PC sleep companion (sleep_listener.py / .exe) ├── .clangd # IDE language server config (clangd + ESP-IDF/GCC compatibility) ├── partitions.csv # OTA-ready dual-slot partition table ├── sdkconfig.defaults # Baseline Kconfig configuration for STANDARD profile ├── sdkconfig.hardened # Kconfig overrides for the HARDENED profile ├── sdkconfig.hardened.stealth # Stealth toggles layered on HARDENED └── sleep_listener.spec # PyInstaller spec used to build the sleep_listener.exe binary ``` ## ✦ CI/CD Pipeline 每次推送到 `main` 分支都会触发自动化的 GitHub Actions 工作流，该工作流会： - **构建** 使用官方 Espressif ESP-IDF Docker 镜像并行构建 STANDARD、HARDENED 和 HARDENED STEALTH 固件配置。 - **部署** 将 Web Flasher 部署到 GitHub Pages，将最新编译的 `.bin` 文件与 flasher UI 打包在一起，以便用户始终可以从浏览器刷入最新代码。 每个 Git 标签 (`v1.0.0`) 还会额外： - **创建 GitHub Release** 并将编译好的 `heimdall-standard.bin`、`heimdall-hardened.bin` 和 `heimdall-hardened-stealth.bin` 作为可下载的制品附加上去。 ## ✦ 贡献 欢迎提交 Bug 报告、功能请求和 Pull Request。在进行较大更改之前，请参阅 [CONTRIBUTING.md](CONTRIBUTING.md)。

## ✦ 构建所用技术 [](https://en.wikipedia.org/wiki/C99) [](https://www.freertos.org/) [](https://tls.mbed.org/) [](https://savannah.nongnu.org/projects/lwip/) *Heimdall 守望着 Bifrost —— 连接各个领域的桥梁。* *而这个项目守护着你的网络。同样的工作，更小的开发板。*
