LastZactionHero/defcon-silent-disco

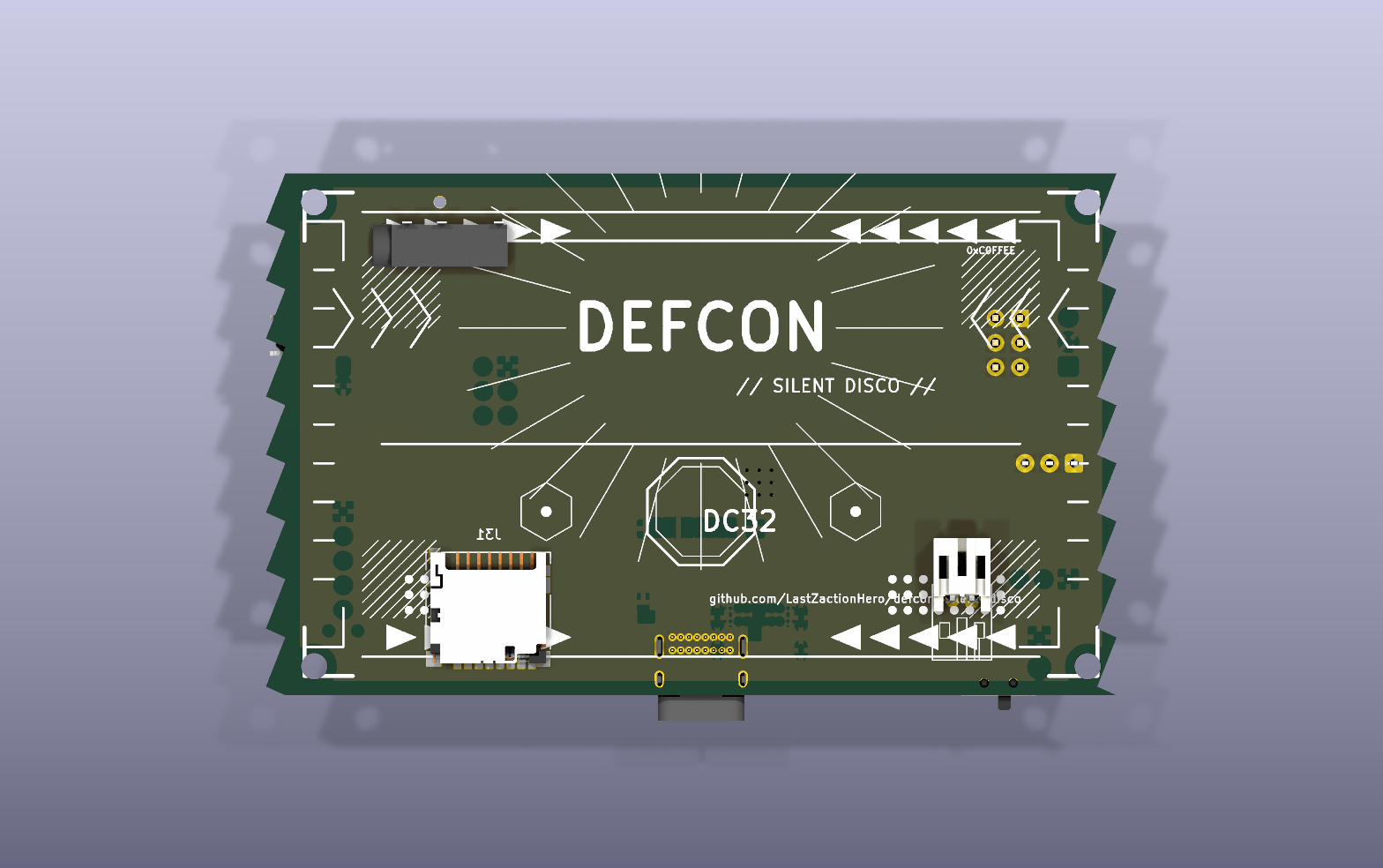

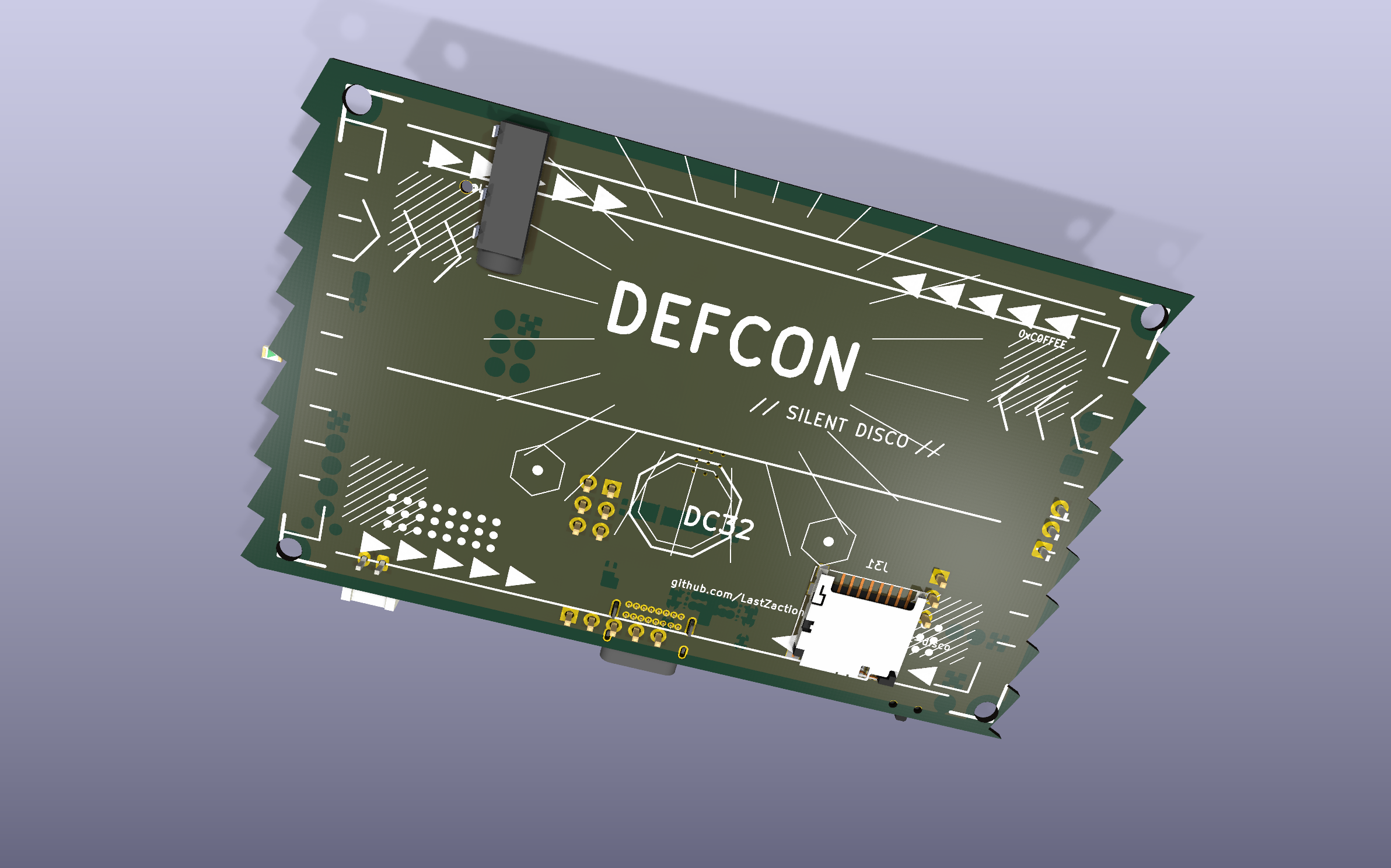

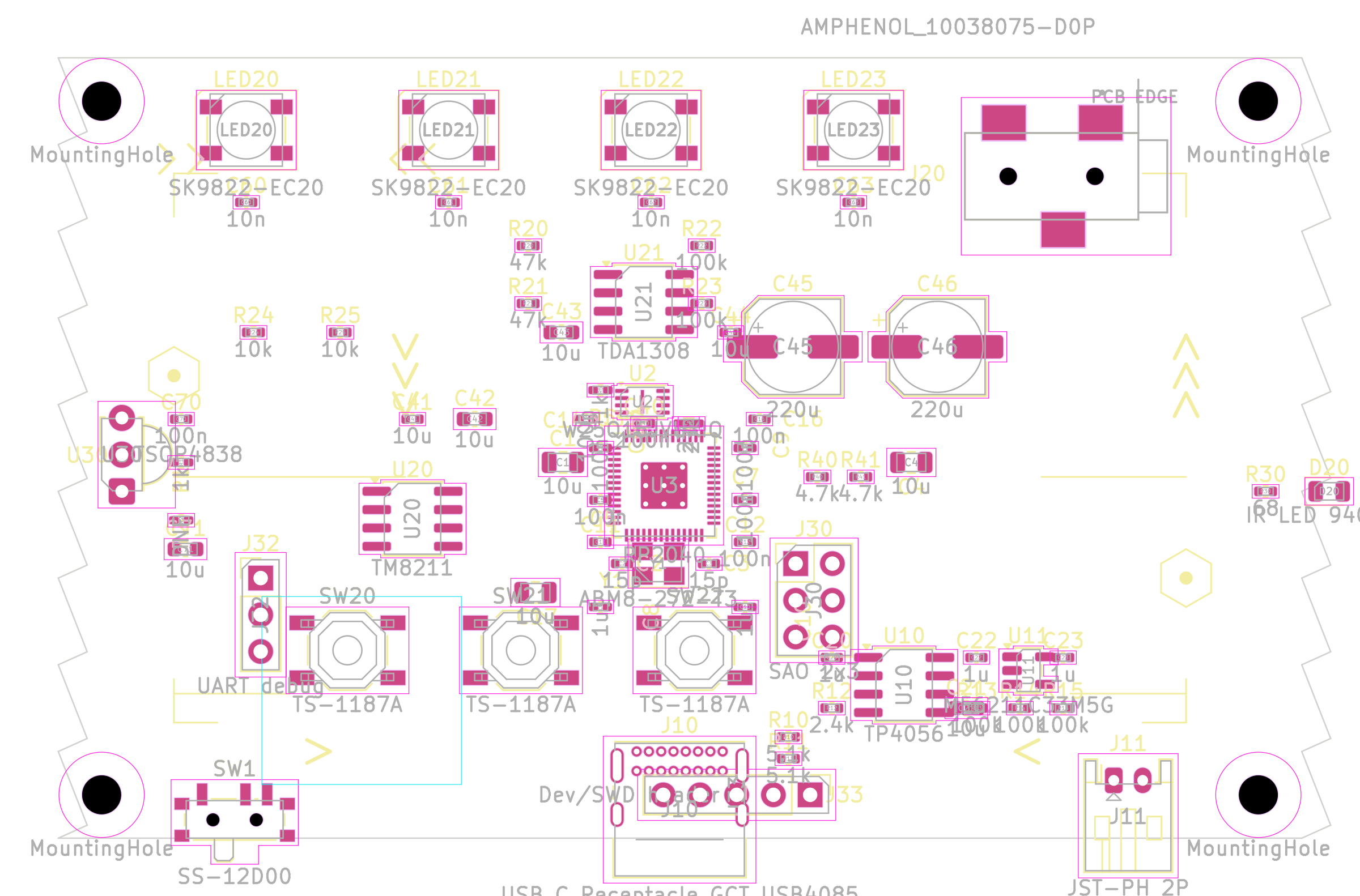

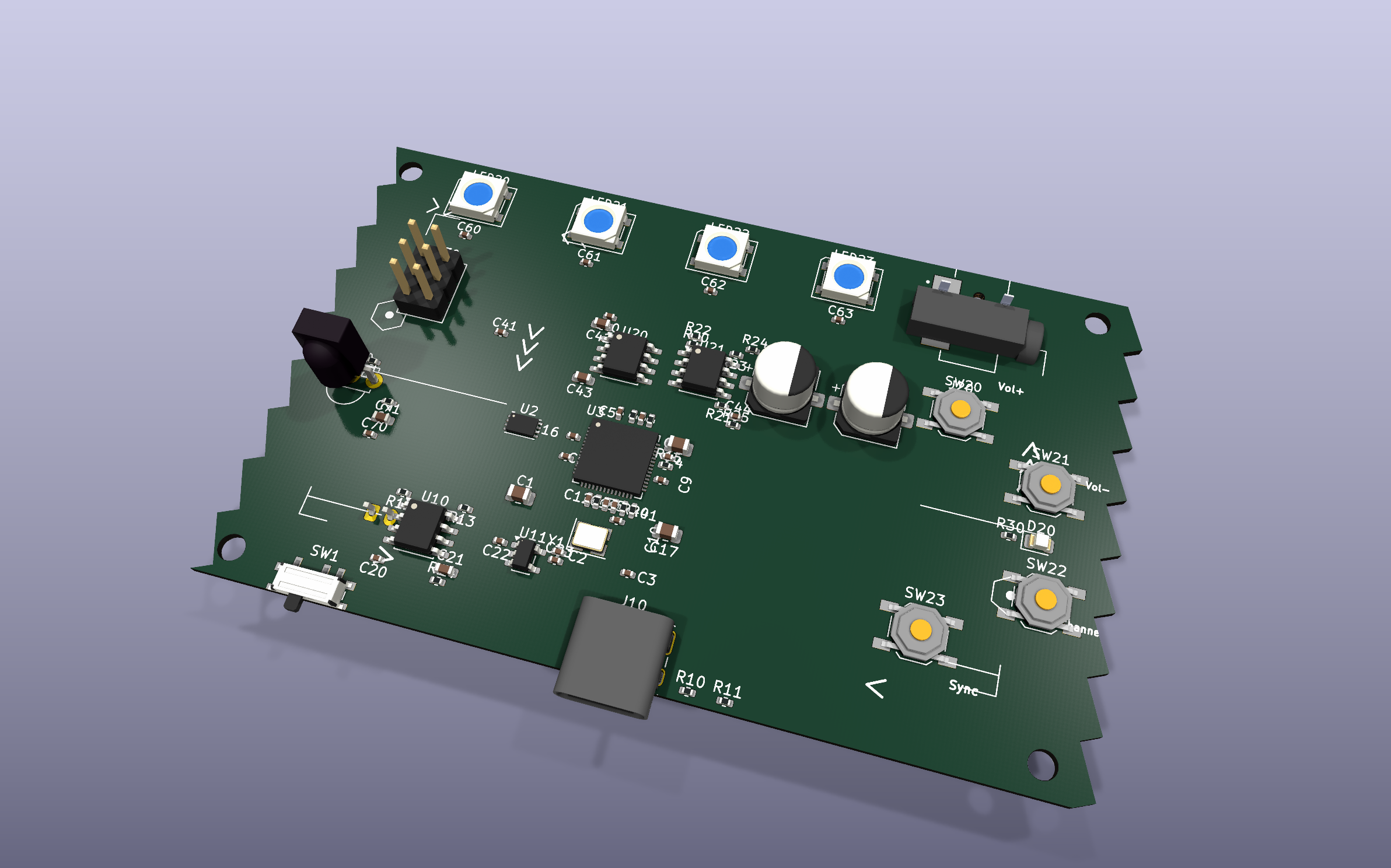

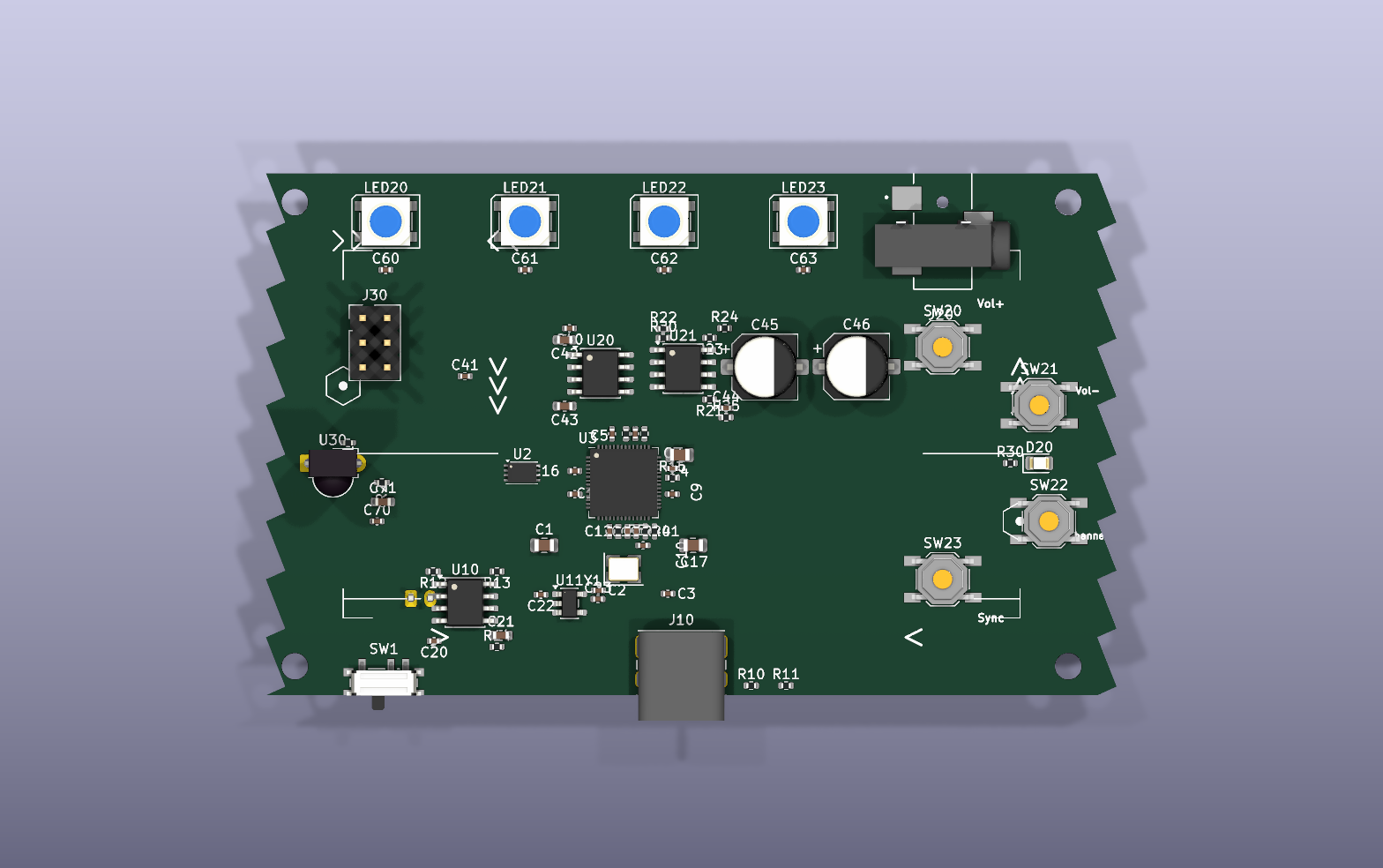

# DEF CON silent disco 徽章 基于 RP2040 的可穿戴徽章，配备 4 个可寻址 RGB LED、microSD 音频播放、耳机放大器、IR 接收/发送以及 Shitty Add-On (SAO)。 Mecha Tokyo 舞会丝印美学。 专为板对板配对设计，采用锯齿互锁边缘 + 3D 打印 IR 灯罩。 ## 当前状态 — 在手机上查看 ### 3D 等轴视图（主视觉图）   ### 3D 正视图（制造外观） | 正面 | 背面 | |---|---| |  |  | ### 2D 平面图（俯视图，可见安全间距 — 设计审查）  ## 规格一览 - **外形尺寸：** 86 × 54 mm 信用卡外形，尖角 - **配对几何结构：** 左右边缘为真实锯齿（每侧 9 个齿，6mm 间距，2mm 深度）— A 板右侧的齿插入 B 板左侧的槽口中 - **叠层：** 4 层（F.Cu，In1.Cu = GND，In2.Cu = +3V3，B.Cu = GND 敷铜） - **元件：** 共放置 80 个（F.Cu 上 79 个，B.Cu 上 1 个 microSD） - **安装：** 角落处 4× M2.5 孔（2.7mm） - **飞线长度：** 跨越 87 个网络的 1422.9 mm（不包括作为内层的 GND） ## 子系统 - **MCU：** RP2040 (U3) + W25Q16 flash (U2) + 带有 15p 负载电容的 12 MHz 晶振 Y1 + 12 个电容的去耦环（每个 U3 电源引脚旁边各有一个 100n 电容） - **电源：** USB-C (J10) → TP4056 充电器 (U10) → JST-PH LiPo (J11) → SS-12D00 开关 (SW1) → ME6211C33 LDO (U11) → +3V3 轨道 - **LED：** 顶部边缘分布 4× SK9822-EC20 5×5mm RGB 可寻址 LED，每个 LED 配备 10nF 旁路电容 - **音频：** TM8211 I²S DAC (U20) → FDA1308 耳机放大器 (U21) → 220µF AC 耦合 (C45/C46) → Amphenol 10038075-D0P 立体声插孔（J20，插头从顶部边缘向上引出） - **IR：** TSOP4838 接收器 (U30) 位于左侧边缘的锯齿凹槽内，IR LED (D20) 位于右侧边缘的锯齿峰上 — 均处于 y=110 位置，用于板对板对齐 - **按键：** 3× TS-1187A 触觉开关（SW20-22）位于板中部排成一行 - **连接器：** SAO 2×3（J30，靠近 U3 SAO 引脚以缩短布线），Dev/SWD 1×5（J33，底排），UART 1×3（J32，靠近 U3 UART 引脚），microSD（J31，位于 B.Cu 上，以便从下方访问卡槽） ## 丝印 — mecha Tokyo 舞会 - **背面：** 粗大醒目的镜像 DEFCON 字标带有 24 道光芒，"// SILENT DISCO //" 标语，带有十六进制字符的八边形 DC32 徽标，角落装甲括号，人字形框架条纹，角落的对角线阴影，点阵“LED 雨”图案，github URL，0xC0FFEE / @LZH 特色元素。 - **正面：** 细微的边角括号和人字形强调，指示数据流向 USB-C 和音频插孔。位号丝印保持醒目，方便组装。 ## 工具 `defcon_badge/tools/` 下的项目本地工具： - `render_pcb.sh` — SVG/PNG 渲染 - `set_outline_v2.py` — 锯齿板轮廓生成器（间距、深度、IR-Y 可配置） - `silk_mecha.py` — 矢量丝印艺术生成器（幂等，标记的 uuid） - `move_components.py`, `flip_footprint.py`, `place_lib_footprint.py` — 放置旧版工具 - `sync_nets.py`, `fix_pad_nets.py`, `patch_j10_nets.py` — 网络分配工具 - `sweep_offboard.py` — 将所有元件扫到暂存网格 为未来 PCB 工作发布到 `~/.claude/skills/` 的技能： - **pcb-placement** — `fp_meta.py`（旋转后的完整焊盘元数据），`place_at.py`（带有 0.1mm 网格对齐的焊盘相对锚点），`align.py`（行/列/分布），`ratsnest.py`（MST 长度质量指标），`whats_near.py`（描述板区域），`check_courtyards.py`，`check_edge_components.py`，`rotate.py` - **pcb-views** — `render_all.sh`（6 个标准角度），`render_area.py`（正交俯视任意区域放大） ## 构建 ``` make render # SVG/PNG renders make fab # gerbers + drill + pos + BOM to fab/ make drc # design rules check make erc # ERC summary make clean # wipe generated artifacts ``` ## 已知缺陷 - 尚无铜布线 — 放置已完成，可见飞线但信号尚未连线（需要使用 JRE 的 freerouting 或在 KiCad 中手动布线） - 原理图有 71 个 ERC 违规（主要是偏离网格的端点和缺少 PWR_FLAG）— 均不会改变拓扑结构 - PCB 中的 J10 USB-C 接线已通过 `patch_j10_nets.py` 修补，因为原始原理图将 CC/VBUS/GND 全部误连到了一个网络 ## 许可证 MIT — 详见 LICENSE 文件。
