Maku-hub/TrikiEmu

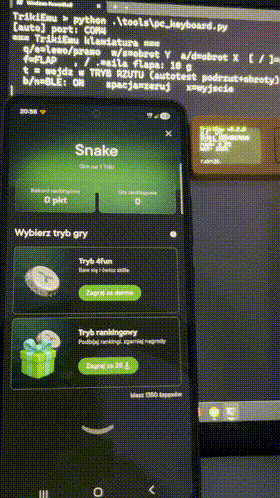

# TrikiEmu [](https://github.com/Maku-hub/TrikiEmu/actions/workflows/ci.yml) [](LICENSE) [](firmware/platformio.ini) [](https://github.com/Maku-hub/TrikiEmu/releases) **Żabka Triki 瓶盖的软件模拟器** — 扮演 BLE *peripheral*（GATT 服务器）的 ESP32 设备，用于模拟瓶盖：像 Triki 一样进行广播，提供 Nordic UART 服务并发射 IMU 数据流。**Żappka 应用会像连接真实瓶盖一样连接它**，而你可以通过电脑（键盘/文件/模式）输入运动数据。 这是 **[TrikiScope](https://github.com/Maku-hub/TrikiScope)**（瓶盖读取器/检查器）的姊妹项目。[TrikiScope](https://github.com/Maku-hub/TrikiScope) 充当 BLE *central*（客户端）；而 TrikiEmu 扮演相反的角色 —— *peripheral*。所有关于协议的知识均来自于对 [TrikiScope](https://github.com/Maku-hub/TrikiScope) 的逆向工程 (RE) 以及自有的 Android HCI snoop 抓包。  ## 状态 - **测试 [TrikiScope](https://github.com/Maku-hub/TrikiScope)**（central）— 已通过：广播 + GATT 一致，数据流约 98 Hz。 - **Żappka 应用** — **已连接并对运动做出反应**（互操作性已在 M5StickC Plus2 上确认）。 - 通过 USB 串口从 PC 控制运动：键盘（实时）、CSV 文件、模式、端口自动检测。 - **保存游戏成绩需要真实的瓶盖** — 受加密设备身份验证限制（参见 [成绩保存 — RE 发现](#zapis-wyniku-w-grach--uwierzytelnienie-kryptograficzne-odkrycie-re)）。 完整的协议规范（广播、GATT、命令、IMU 数据帧）及实现陷阱：[firmware/README.md](firmware/README.md)。 ## 工作原理 ``` PC (źródło ruchu: klawiatura / plik / wzorzec) │ USB-serial: M,gx,gy,gz,ax,ay,az | R | BLE,1 | BLE,0 ▼ ESP32 (TrikiEmu) ── BLE: reklama jak Triki + NUS + strumień IMU ──► telefon (Żappka) ``` ESP32 还原了瓶盖的身份和配置；PC 实时提供运动数据，固件将其打包为 Triki 帧（14 B）并通过 BLE 发送。在 M5StickC Plus2 上，你也可以使用内置的 IMU 作为运动数据源。 ## 准备工作 **硬件：** - 任何 **ESP32** 开发板（已在 **M5StickC Plus2** / ESP32-PICO-V3-02 上测试） - USB 线缆 - 带有蓝牙的电脑 - 安装了 Żappka 的手机 **软件：** - **PlatformIO Core**（CLI）：`python -m pip install --user platformio`（或 VSCode 中的 PlatformIO 插件） - **Python 3** + `pyserial` — 用于 PC 端控制工具（`pip install pyserial`） - **[TrikiScope](https://github.com/Maku-hub/TrikiScope)** ## 构建与烧录 在 `firmware/` 目录下（完整说明：[firmware/README.md](firmware/README.md)）。 ## 关键点：BLE 身份（为了让 Żappka 接受） Żappka 通过 **MAC 地址**识别已记住的瓶盖，模拟器必须**还原它** —— 使用其他 MAC 地址的模拟器会收到“未找到 triki”。**MAC 地址是特定于各个设备的**，因此对于你自己的瓶盖，你必须输入它的地址 —— [firmware/README.md](firmware/README.md) 描述了如何读取它以及在哪里设置（固件中的 `BLE_ADDR_LE`）。 模拟器还原的完整身份契约（广播、GATT profile、manufacturer data、service UUID、固件/电池、NUS）都集中在一个地方：**[firmware/README.md](firmware/README.md)**。 ## PC 控制（`tools/` 中的工具） 所有工具在打开端口时均**不会重置**开发板，并且能**自动检测 COM**（通过 ESP32 桥接器的 VID:PID）；只有在连接多个开发板时才需要提供 `--port`。 | 工具 | 用途 | |---|---| | `pc_control.py` | 单次命令：`ble-on` / `ble-off` / `rest` / `raw "..."` | | `pc_keyboard.py` | **通过键盘实时控制**：旋转/倾斜（游戏中的左/右）+ `f`=拍打/“猛拉”（FlappyBird 等游戏） | | `pc_motion_file.py` | **从 CSV 文件回放运动序列** | | `pc_motion_feed.py` | 模式生成器（`--pattern spin\|tilt\|rest`） | | `pc_replay_capture.py` | **回放真实的录制会话**（来自 btsnoop，复用解析器） | **键盘**（`python tools/pc_keyboard.py`）— 一次调用，两种模式（`t` 切换）： - **游戏模式**（默认）：左/右（`q`=左，`e`=右，`a/d`=X，`w/s`=Y，`[`/`]`=强度，空格=重置）+ FlappyBird（`f`=拍打，`,`/`.`=拍打强度）。 - **投掷模式**（抛掷+旋转）：游戏按键禁用；输入**两个数字 00–20** → 自动进行投掷。形状基于真实的 capture（带有饱和陀螺仪的旋转 + 振荡的加速度矢量）；自动测试根据该振荡计算旋转（已确认：回放录制的视频可得到准确的计数）。 - 通用：`t`=进入/退出投掷模式，`b/n`=BLE 开/关，`x`=退出。图例显示在顶部一次；状态显示在单行刷新中（不滚动控制台）。 **文件**（`python tools/pc_motion_file.py tools/motion_examples/demo.csv`）：7 列 CSV `t,gx,gy,gz,ax,ay,az` = 按 `--rate` 插值的 keyframe；6 列 = 原始样本。 串口协议（如果你想编写自己的工具）在 [firmware/README.md](firmware/README.md) 中有说明。 ## 可移植性（任何 ESP32） 核心（BLE/NUS/数据流/串口）可在**任何 ESP32** 上运行；M5StickC Plus2 的功能（屏幕、按钮、IMU、电池、深度睡眠）是可选的。在 **M5StickC Plus2** 上制作并测试。详细信息（PlatformIO 环境，裸 ESP32 与 M5 的区别，`-D HAS_M5` 标志，按钮/屏幕控制）：[firmware/README.md](firmware/README.md)。 ## 考虑的方案 本项目以 **方案 A — 软件模拟整个 BLE 通信**（ESP32 模拟整个瓶盖）的形式实现。也曾考虑过以下替代方案： - **B — 瓶盖内部总线上的虚假 IMU**（考虑过，**未构建**）。 想法：断开真实的 ST LSM6DSL 传感器，将 ESP32 作为“虚假传感器”接入（作为 SPI/I²C 从机，以合成的运动进行响应），同时保留**真实的 BLE 协议栈和瓶盖身份**。优点：绕过身份验证/绑定/握手（由真实的瓶盖完成）。缺点：LGA-14 封装需要微焊接，且有损坏瓶盖的风险。为了更简单的纯软件方案 A 而放弃。 选择的平台：**M5StickC Plus2 (ESP32-PICO-V3-02)**；核心可移植到任何 ESP32。 协议契约和实现的详细信息：[firmware/README.md](firmware/README.md)。 ## 游戏成绩保存 — 加密身份验证（RE 发现） 从逆向工程（使用**真实**瓶盖的 HCI snoop 转储，对 `tools/btsnoop_att.py` 的分析）来看，**最佳成绩的保存受到加密设备身份验证**（challenge-response）的限制，该验证交织在**整个回合**中，而不是在最后的单个消息中： ``` faza apka → kapsel (RX 6e400002) kapsel → apka (TX 6e400003) ────────────────────────────────────────────────────────────────────────────── START strumienia 20 10 .. INIT sesji 0a <16B LOSOWY id> 21 .. (ack) + 8a ← liczone z klucza w trakcie (~1/s) 09 20 <32B> 89 / 21 <..> (ramki IMU 22 00 wplecione) STOP 20 00 domknięcie 09 20 <32B> (×~2) 89 / 8a .. ``` - 会话标识符 (`id`) 在**每回合都是随机的** → 瓶盖的响应**无法**从记录中还原。 - 响应 opcode = 请求 opcode `| 0x80` (`0a`→`8a`, `09`→`89`)；`21` 是状态/ACK。 - 响应 `8a`/`89` 是**从瓶盖的密钥计算得出的**。应用程序会验证它们以确认是真实的瓶盖，**只有这样才能保存成绩**。 瓶盖的密钥位于其固件中，受 **APPROTECT** 保护（无法提取），而随机的会话 `id` 排除了重放 (replay) 的可能。 首先，这是一种**设备身份验证 / 反作弊**机制，旨在保护奖励/排名系统的完整性 —— 绕过它**超出了本项目的范围**（见下文）。**游戏过程本身基于原始的 IMU 数据流运行**（因此模拟器可以玩游戏），但**保存成绩需要真实的瓶盖**。 ### 这到底能不能被伪造？（分析，供感兴趣者参考） 这是一种经典的**设备认证**（challenge-response：在不泄露秘密的情况下证明你拥有它）。它能否被绕过，取决于**应用程序如何验证响应** —— 而这从数据流中是看不出来的。三种模型及其后果： - **对称加密（共享密钥）** — 应用也知道密钥，自行计算并进行比较。在这种情况下，**密钥在应用程序中** → 可以从 APK 中提取。这是成本最低且最薄弱的模式；此时的攻击目标是应用程序，而不是瓶盖。 - **非对称加密（签名）** — 瓶盖使用**私钥**进行签名，应用使用**公钥**进行验证。应用程序中没有秘密 → 需要从瓶盖获取私钥。这是很强的模式。 - **服务器验证** — 应用将 challenge+response 发送给 Żabka 的服务器；在本地你提取不到任何东西。 攻击面（类别）： - **重放**录制的响应 → **无效**，因为会话 `id` 是随机的（nonce）。这一点他们做得很好。 - **应用程序逆向工程** → 仅在对称模型（密钥在应用中）中可行。 - **从硬件提取密钥** → 读取保护（APPROTECT / flash encryption）可能会被已知的硬件攻击类别（fault/voltage glitching、side-channel/DPA、decap + microprobing）绕过 — 成本高，且特定于硬件。 - **协议密码分析** → 如果它是脆弱的/“自制的”加密算法，而不是标准的 AEAD。 **底线：**如果它是非对称加密 + **硬化元件中的唯一密钥** — 那么在没有昂贵的硬件攻击下几乎是不可行的（这正是它的目的：防伪认证，与 mutual-auth + nonce + secure element 中的密钥理念相同）。真实的漏洞通常在于**实现**（应用中的密钥、脆弱的 nonce、可被 glitch 的 MCU、在需要验证的地方缺乏验证）— 而不在于理念本身。 ## 为 RE 进行抓包：蓝牙日志 (adb) 和手机屏幕 (scrcpy) 用于得出上述协议分析的工具。它们需要**USB 调试**（手机上的开发者选项），并在连接数据线时确认“允许”。 **蓝牙通信日志 (HCI snoop)** — 手机与瓶盖之间交换的内容： 1. 手机：开发者选项 → 启用 **“启用蓝牙 HCI 信息收集日志”**，然后**关闭并重新打开蓝牙**（日志记录开始）。 2. 复现场景（例如，玩一局直到保存成绩），然后**关闭蓝牙**（这会结束日志）。在提取日志之前**不要再次打开蓝牙** — 重新打开会截断日志。 3. PC（adb 包含在 scrcpy 包中或 Android SDK Platform-Tools 中）：运行 `adb bugreport bugreport.zip`。日志位于 zip 文件内的 `FS/data/log/bt/btsnoop_hci.log` （在其他手机上可能是 `FS/data/misc/bluetooth/logs/btsnoop_hci.log`）— 将其解压到 `captures/` 目录。 4. 分析： - `python tools/btsnoop_att.py captures/` — 按时间顺序排列的**所有 ATT 数据流量**，handle 到 UUID 的映射，时间窗口 `--from/--to`，`--imu` 附加 IMU 数据流。用于研究命令/握手（例如成绩保存）。 - `python tools/parse_btsnoop.py captures/` — 解码 **IMU 数据流**（14 B 数据帧）。 **在 PC 上查看手机屏幕 (scrcpy)** — 在 RE 期间观察游戏时非常有用： 1. 手机：开启 **USB 调试**，连接 USB，确认“允许”。 2. PC：`winget install --id Genymobile.scrcpy`（该包也包含 `adb`）。 3. 运行 `scrcpy` → 在电脑上显示实时手机屏幕的窗口。 ## 范围与界限（重要） 本项目旨在使用自有的进行**逆向工程、互操作性、学习和测试**。它**不**是用于在 Żabka 的忠诚度计划（żappsy、折扣、游戏成绩奖励）中刷奖励的工具 — 这是对他人系统的滥用。 本项目与 Żabka 公司没有任何关联。
