Maku-hub/TrikiScope

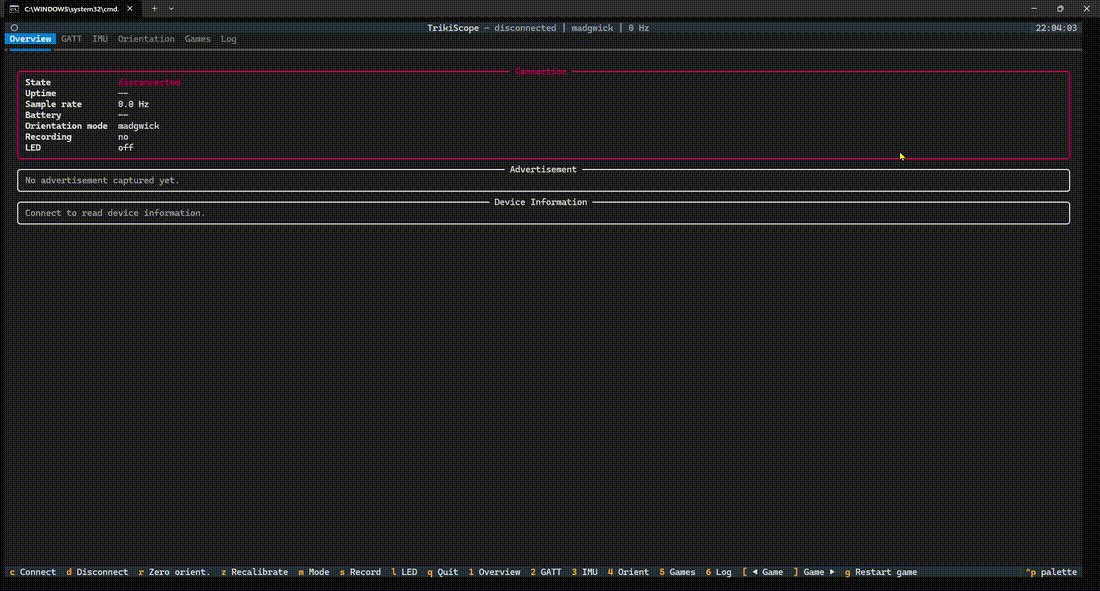

# TrikiScope [](LICENSE) [](https://www.python.org/) [](https://github.com/Maku-hub/TrikiScope/actions/workflows/tests.yml) 一个开源的终端 (TUI) BLE 读取器和检查器，专为 **Żabka Triki** 设备设计， 使用 Python 编写——旨在获取关于该设备的**最大量信息**。 Żabka 的 **Triki** 是一款外形像纽扣的微型移动游戏控制器， 可与 Żappka 应用程序配合使用。它通过动作控制游戏（根据成绩可获得 żappsy、 折扣以及 Żabka 生态系统中的奖励）。其内部带有一个 IMU 传感器（陀螺仪 + 加速度计）， 因此能够检测旋转、倾斜和抛掷动作。它通过 Bluetooth Low Energy 与智能手机进行连接。 TrikiScope 通过 BLE 连接到该纽扣设备，读取所有可读取的数据，解码 IMU 数据流，并实时可视化 3D 姿态。  ## 功能展示 丰富的终端仪表盘（基于 Textual/Rich），包含以下标签页： - **Overview** — 连接状态、连接运行时间 (uptime)、BLE 广播数据 （RSSI、发射功率、带有 Company ID 解码的 `manufacturer data`、service UUIDs、service data）、完整的设备信息（制造商、型号、序列号、 firmware/hardware/software 版本、System ID、PnP ID、MTU、从名称解析的 Device ID）、电池电量以及 LED 指示灯状态。 - **GATT** — 完整的 GATT 数据库清查：services (服务) → characteristics (特征) → descriptors (描述符)，包含其属性（read/write/notify/indicate）、句柄以及 读取到的值（文本 + 十六进制）。部分选定值会解码为 “人类可读”的形式（连接参数、PnP ID、appearance、电池等）。 - **IMU** — 实时数据流：原始的 `int16` 以及转换后的陀螺仪 (deg/s) 和加速度计 值、向量大小 (magnitudes)、活动状态 sparkline 图表、流统计信息 （通知数、帧数、丢失字节数、中断间隔、采样频率、 数据包大小直方图、带宽）以及最新一帧的十六进制数据。 **Motion** 面板：按钮状态 + 按压计数、检测到的手势 （TAP/IMPACT、FREE-FALL/THROW、SHAKE、SPIN）以及陀螺仪/加速度计的峰值数据。 - **Orientation** — 通过 **Madgwick AHRS**（或 互补滤波器）计算的 3D 姿态，并通过旋转的 ASCII 立方体骨架进行可视化显示， 包含 pitch/roll/yaw 角度和四元数。在数据流启动时进行自动校准。 - **Games** — 几款由纽扣设备实时控制的简单 ASCII 游戏（基于 同一个 IMU 数据流）：**Tilt Maze**（通过倾斜引导小球到达目标）、 **Spin Meter**（尽快旋转纽扣——测量峰值旋转 速度）和 **Reflex Catch**（反应测试：在出现信号时通过点击/按键作出反应）。使用 `[` / `]` 键切换游戏，`g` 键重启当前游戏。 - **Log** — 可滚动的事件日志（连接、按键、手势、LED 等）。 数据可以保存为 **CSV**（IMU 数据流 + 角度 + 按钮状态）和 **事件日志**。可以通过按 `l` 键控制纽扣设备上的 LED 指示灯。 ## 系统要求 - 开启了蓝牙的 Windows 10/11（得益于 `bleak`，也可在 Linux/macOS 上运行）， - Python 3.10+， - 开启状态的 Triki 设备且在附近（如果处于休眠状态——在进行连接前 请按一下纽扣设备上的按钮）。 ## 安装说明 ``` cd TrikiScope python -m venv .venv .\.venv\Scripts\python.exe -m pip install -r requirements.txt ``` ## 运行说明 最简单的方法是使用启动器（无需手动激活 venv）： ``` .\run.ps1 # PowerShell – z auto-połączeniem ``` ``` run.bat :: cmd / dwuklik w Eksploratorze – z auto-połączeniem ``` 或者直接通过模块运行： ``` .\.venv\Scripts\python.exe -m trikiscope --auto-connect ``` 不自动连接（在应用程序中按 `c` 键进行连接）： ``` .\.venv\Scripts\python.exe -m trikiscope ``` 如果纽扣设备处于休眠状态——在连接前按下其按钮以唤醒设备。 ### 快捷键 | 按键 | 操作 | |--------|-------| | `c` | 连接（扫描 + 连接） | | `d` | 断开连接 | | `r` | 在当前姿态下重置方向 | | `z` | 重新校准（请保持静止） | | `m` | 切换方向滤波器（Madgwick / 互补滤波器） | | `s` | 开启/关闭 CSV 录制 | | `l` | 点亮/熄灭纽扣设备上的 LED | | `1`–`6` | 切换标签页 (Overview / GATT / IMU / Orientation / Games / Log) | | `[` / `]` | (Games) 上一个 / 下一个游戏 | | `g` | (Games) 重启当前游戏 | | `q` | 退出 | ### 扫描模式（无 TUI） 列出所有正在广播的 BLE 设备（有助于查找设备名称/地址）： ``` .\run.ps1 --scan ``` ### 常用选项 ``` --name TEXT fragment nazwy urządzenia (domyślnie "Triki") --scan-timeout SEC czas skanowania (domyślnie 30) --gyro-scale FLOAT LSB na deg/s (domyślnie 131.0) --accel-scale FLOAT LSB na g (domyślnie 2048.0) --settle-delay SEC odczekaj N s przed wysłaniem komendy startowej (domyślnie 0) --discard N liczba początkowych próbek do odrzucenia (domyślnie 20) --start-command HEX komenda startowa na NUS RX (domyślnie 201000D007680003) --no-start nie wysyłaj komendy startowej automatycznie --auto-connect połącz się zaraz po starcie --mode {madgwick,complementary} filtr orientacji (domyślnie madgwick) --record nagrywaj od razu --csv PATH / --log PATH ścieżki plików wyjściowych --scan wypisz urządzenia BLE i zakończ (bez TUI) ``` 通过 `.\run.ps1 --help` 查看完整列表。 ## BLE 规范 该设备使用 **Nordic UART Service** 进行通信： - Service UUID: `6e400001-b5a3-f393-e0a9-e50e24dcca9e` - RX Characteristic (写入，手机 → 设备): `6e400002-b5a3-f393-e0a9-e50e24dcca9e` - TX Characteristic (通知，设备 → 手机): `6e400003-b5a3-f393-e0a9-e50e24dcca9e` 应用程序订阅来自 TX 的通知，并向 RX 发送初始化数据传输的命令： ``` 20 10 00 D0 07 68 00 03 ``` 此外，在 NUS 服务中还有一个 `6e400004-…` 特征（支持 read/write）。我们通过 实时的实验发现，其 **bit 0 控制着** 纽扣设备上的 **LED 指示灯**（`01` = 亮起， `00` = 熄灭；该值会被掩码处理为 1 个 bit）。在应用程序中按下 `l` 键即可点亮/熄灭 LED。 ## IMU 数据格式 IMU 数据以带有 `22 00` 标头的 **14 字节** 数据帧形式传入： ``` 22 00 | gyroX | gyroY | gyroZ | accelX | accelY | accelZ ``` 每个轴均为采用 little-endian 格式的带符号 16 位整数。 默认的硬件缩放转换系数为：陀螺仪 `131.0`（LSB 转换为 deg/s） 以及加速度计 `2048.0`（LSB 转换为 g）。 **标头的第二个字节是按钮标志**（通过在监听 BLE 时按下按钮发现）：`22 00` = 按钮释放，`22 01` = 按钮按下。在这两种情况下，payload 是 完全相同的。TrikiScope 会对这两种标头进行解析，因此在 按下操作期间不会丢失数据帧，并能显示按钮状态以及按压计数。 对捕获的 BLE 通信以及 Żappka `4.37.0` 应用程序的分析表明，该数据流 以 BLE burst（突发传输）的形式到达，通常在短数据包中包含多个数据帧。TrikiScope 使用 BLE 通知的 timestamp 作为采样时间源（因为在实际应用中，实验性的约 `104 Hz` 的固定时钟效果较差）。解析器会在标头 （`22 00` 或 `22 01`）之后重新同步，因此在出现粘连/截断的通知后能够恢复数据流 并且不会丢失按下按钮时的数据帧。 在数据流启动时，设备会发出短暂的“噪音”——最初的几个采样（默认为 20 个） 会被丢弃。 ## 方向姿态 姿态通过两种可互换的滤波器进行计算（通过 `m` 键切换）： - **Madgwick AHRS** — 将陀螺仪和加速度计数据进行融合以转换为四元数，带有自动校准（静止时 auto-zero）、 SLERP 平滑处理以及视觉盲区。 - **互补滤波器** — 直接从互补滤波器中提取 pitch/roll/yaw 数据 （“Zappka-like”模式）。 ## 硬件 Triki 基于： - **MCU:** Nordic Semiconductor nRF52810 (BLE), - **IMU:** ST LSM6DSL (加速度计 + 陀螺仪), - **外部 Flash:** Macronix MX25R8035F (8 Mbit / 1 MB, SPI), - **DEBUG:** PCB 上的 SWD 引脚；设备受 **Nordic APPROTECT** 保护 （在不完全擦除芯片的情况下，读取 firmware/debug 将被阻止）。 详细的硬件说明（引脚分配、PCB 照片、OpenOCD/SWD、Flash 转储）位于 独立的项目中：。 ## 诊断工具 (`tools/`) 在对设备进行逆向工程时使用的辅助脚本（需在 TUI 应用程序关闭时单独运行）： - `diagnose.py` — 完整转储：广播数据、带值的 GATT、数据流分析。 - `probe_button.py` — 用于检测按钮数据帧 (`22 01`) 的交互式测试。 - `probe_led.py` — 确认 LED 控制（闪烁模式）。 - `probe_write_vendor.py` — 针对 `6e400004` 的安全测试。 - `probe_ble_layer.py` — 生产级 BLE 端到端层测试。 ``` .\.venv\Scripts\python.exe tools\diagnose.py ``` ## 测试 ``` .\.venv\Scripts\python.exe -m pip install pytest .\.venv\Scripts\python.exe -m pytest ``` ## 姊妹项目 — TrikiEmu **[TrikiEmu](https://github.com/Maku-hub/TrikiEmu)** 是 TrikiScope 的逆向项目：它不是去*读取*纽扣设备，而是**模拟**该设备。由 ESP32 充当 BLE *peripheral*，重现 Triki 的身份和配置文件（广播、NUS、IMU 数据流），从而使得 Żappka 应用程序像连接真实的纽扣设备一样连接到它，并且动作数据可从计算机端输入。 TrikiScope 是 BLE *central*（客户端），而 TrikiEmu 是 *peripheral*（服务端）；所有关于协议的知识 均来源于此处完成的逆向工程工作。TrikiScope 还充当 **验证仿真器的已知良好 central 端**，然后才会将其接入 Żabka 应用程序中。 ## 免责声明 本项目出于教育和文档说明目的。与 Żabka 公司无任何关联。
