RedSideSecurity/PCAPGraph

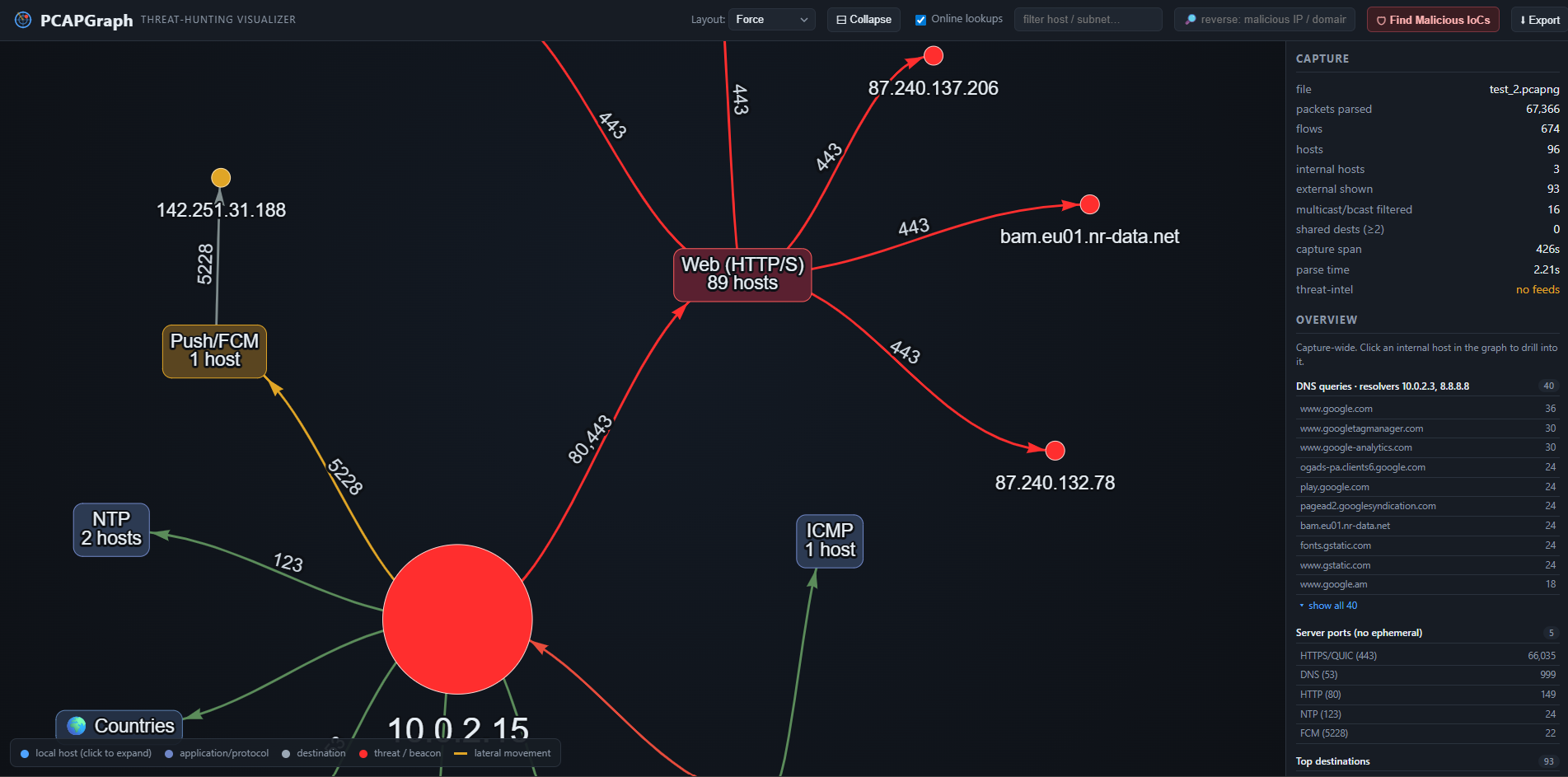

# PCAPGraph — 威胁狩猎可视化工具 这是一款 BloodHound 风格的数据包捕获可视化工具。直接拖入 `.pcap` / `.pcapng` 文件，即可通过交互式、可下钻的节点链接图来探索谁在与谁通信——专为实现捕获数据的**快速分诊**以及迅速发现**恶意 IP / 域名指标**而构建。 **RDPGraph** 的姊妹项目（针对 Windows RDP 事件日志实现相同功能）。  ## 诞生背景 该项目起源于威胁狩猎/IR（事件响应）团队。当团队拿到一个数据包捕获文件进行调查时，目标是**快速分诊**——迅速回答“这里面有没有恶意行为，是谁接触了它？” Wireshark 在深度数据包分析方面表现出色，但它**并非为快速响应而生**：你需要逐个流地阅读流量，而重构“哪个内部主机与哪个外部实体进行了通信，以及该实体是否已知恶意的？”是一项缓慢的手工作业。它在处理最首要的分诊问题时尤其薄弱： - *我们实际联系了哪些外部 IP / 域名？* - *根据我们的 CTI（网络威胁情报），其中是否有已知的恶意内容？* - *哪些内部主机连接了恶意指标，以及是如何连接的？* PCAPGraph 的存在是为了在**几分钟内（而非几小时）**回答这些问题——将捕获文件转化为你可以点击浏览的图表，用它们真实的域名标记目标地址，并直接在你正在查看的节点上对照威胁情报（离线黑名单）和 **VirusTotal** 检查指标。 ## 目前功能 - **可下钻图表。** 画布初始仅显示你的**内部主机**（以及内部↔内部的横向移动边缘）。点击主机会将其展开为它的**应用/协议框**（Web、DNS、SSH、NTP、SMB/RPC、RDP、Push/FCM、ICMP、未知等）以及一个 **🌍 国家/地区**框。点击应用框可显示该协议的**目标主机**；点击目标地址可查看详情。 - **域名标签。** 提取 **TLS SNI** 和 **HTTP Host**（并对观察到的 DNS 进行反向映射），使得目标地址显示为 `www.example.com` 而不是纯 IP。 - **反向查询 (🔎)。** 已经有指标了？输入一个恶意 IP 或域名，PCAPGraph 会找到**每一个连接过它的内部主机**（完整的会话表，按协议 / 端口 / 字节细分），并在图表上以**红色**绘制出源→目标的路径。 - **查找恶意 IoCs (🛡)。** 一键检查捕获中的*所有*公共 IP 和域名是否在 **VirusTotal** 中有记录，并高亮显示图表中**最恶意的**那些。（优先确认——见下文。） - **点击即查 VirusTotal。** 点击任何外部 IP/域名即可查看其检测计数（有多少引擎将其标记为恶意/可疑）。可选 API key。 - **地理 / 国家/地区丰富化。** 点击公共 IP 可查看其国家/地区 / ASN / 组织（通过 ip-api.com 获取），并在“国家/地区”框中按国家对主机的外部目标地址进行分组。 - **离线威胁情报匹配。** 将 IP / 域名 / JA3 与本地黑名单（abuse.ch Feodo/SSLBL/URLhaus，Tor 出口节点）进行匹配——完全离线。匹配到的节点会变为**红色并带有 ☠**。 - **视觉提示，始终开启。** 威胁情报命中 = 红色 ☠，信标目标 = ⏱ 琥珀色（在详情面板中包含信标时间线迷你图），横向移动边缘 = 琥珀色。点击节点可对其进行**聚光灯**显示（其他内容变暗）。边缘和目标行上会显示端口号。 - **布局与导出。** 力导向或树状（从左到右）布局；**⬇ 导出**可将每个主机 → 应用 → 目标地址导出为 CSV。 ## 快速开始 PCAPGraph 是一款 Python 3.8+ 应用。创建虚拟环境，安装依赖，运行服务器，然后在浏览器中打开它。 **Linux / macOS:** ``` python3 -m venv venv source venv/bin/activate pip install -r requirements.txt python app.py # 打开 http://127.0.0.1:5000 ``` **Windows (PowerShell):** ``` python -m venv venv .\venv\Scripts\Activate.ps1 pip install -r requirements.txt python app.py # 打开 http://127.0.0.1:5000 ``` 然后**拖放**（或点击选择）一个 `.pcap` / `.pcapng` / `.cap` 文件。 操作完成后，运行 `deactivate` 退出虚拟环境。 ### 典型的分诊流程 1. 拖入捕获文件。图表显示你的内部主机。 2. 点击主机 → 按协议查看它的行为。打开 **🌍 国家/地区** 查看其流量在地理位置上的去向；打开 **Web/DNS/…** 查看实际的目标地址。 3. 点击 **🛡 查找恶意 IoCs** 扫描所有内容是否在 VirusTotal 中留有记录，并让最严重的违规者亮起——或者，如果你已经从 CTI 获得了一个指标，将其粘贴到 **🔎 反向查询** 中，看看环境中的谁接触过它。 4. 点击任何可疑目标地址，查看 VirusTotal 检测数、国家/ASN，以及涉及的确切端口 / 数据量。 ## 图表是如何构建的 该图表是**渐进式下钻**的，因此即使是一个繁忙的捕获文件也能保持可读性： - **顶层：** 仅显示内部主机，以及**内部 ↔ 内部**边缘（横向移动 / 常规可见性，当通过 SMB/RDP/WinRM 等协议时绘制为琥珀色）。 - **主机 → 应用：** 点击主机会为其使用的每个应用/协议生成一个框，按端口 + TLS SNI / HTTP Host / JA3 进行分类。 - **应用 → 目标地址：** 点击应用框会显示其目标主机，并进行分页处理（一次显示 20 个，外加一个“+N 更多”节点），这样高频的协议就不会淹没画布。 - **主机 → 🌍 国家/地区 → 目标地址：** 相同外部目标地址的另一种分组方式，按国家/地区分组。 目标地址根据风险（☠ 威胁情报，⏱ 信标）进行着色，点击任何节点都会打开详情面板；点击空白处返回捕获概述。 解析器不会绘制数据包——它将每个 TCP/UDP 会话的两个方向合并为一个**会话**（五元组），因此内存随唯一会话的数量而非文件大小扩展。 ## IP 丰富化 (ip-api.com) 点击公共 IP 可查看其**国家、ASN、组织和反向 DNS**，数据来源于 **ip-api.com**（无需 API key）。这受页眉中的**在线查询**开关控制（**默认开启**），因为它会将 IP 发送给第三方——如果调查必须保持在完全本地，请将其关闭。 每个主机的 **🌍 国家/地区**框使用 ip-api.com 的*批量*端点，因此对拥有数十个目标地址的主机进行地理定位只需一次快速请求。内部 / RFC1918 地址永远不会被丰富化。 ## VirusTotal 集成（可选） 点击外部 IP 或域名，其面板会显示 **VirusTotal 检测计数**——将其标记为恶意/可疑的引擎数、引擎总数、信誉度，以及指向完整 VirusTotal 报告的链接。 这需要（免费的）VirusTotal API key，但它**完全是可选的**： - **未配置 key** → 面板显示 *"VirusTotal API token not added"*，且**绝不会向 VirusTotal 发送任何请求。** - **已配置 key** → 当你点击 IP/域名时，会自动获取检测结果。 要添加 key，请复制示例配置并填写（`config.ini` 已被 gitignored，因此你的 key 永远不会被提交——请保持 `.example` 为空白）： ``` cp config.ini.example config.ini # 编辑 config.ini 并在 [virustotal] 下设置 api_key ``` ``` [virustotal] api_key = timeout = 8 scan_max = 40 ``` 在 获取免费 key。`VIRUSTOTAL_API_KEY` 环境变量同样有效，并且优先级高于配置文件。 ### 查找恶意 IoCs（批量扫描） **🛡 查找恶意 IoCs** 按钮可在一个过程中检查捕获中的*所有*公共 IP 和域名是否在 VirusTotal 中有记录，并高亮显示图表中**前 5 名恶意**指标（源→应用→目标路径变红），同时在侧面板提供检测总结以及哪些内部主机联系过它们。 由于这可能会触发大量 API 调用，因此首先会弹出一个**注意**对话框，准确告诉你将发送多少个指标。为了尊重免费层级，它最多扫描 `scan_max` 个指标（默认为 **40**，可配置）；已检查的指标会被缓存，因此重新运行速度很快，并能填补任何受速率限制的空缺。在免费层级下（约 4 次查询/分钟），大型扫描可能需要几分钟——对于更大的捕获文件，请调高 `scan_max` 或使用更高级别的 VirusTotal 套餐。 ## 离线威胁情报 PCAPGraph 将 IP、域名和 JA3 哈希与**本地黑名单文件**进行匹配——完全离线，匹配时不进行任何外部查询。在有网络连接时填充这些情报源： ``` ./download_feeds.sh # abuse.ch Feodo / SSLBL / URLhaus + Tor exit nodes → ./threatintel ``` 匹配到的目标地址在图表和面板中会变为**红色并带有 ☠**。如果 `./threatintel` 为空，此功能会优雅降级。 ## 配置 大多数设置是环境变量；API key 存放在 `config.ini` 中（见上文）。 | 变量 | 默认值 | 含义 | |---|---|---| | `MAX_UPLOAD_MB` | `500` | 最大上传大小；超出此限制的文件会被干净利落地拒绝 | | `MAX_PACKETS` | `5000000` | 解析达到此数量的数据包后停止（会有提示，绝不静默处理） | | `PARSE_TIMEOUT` | `120` | 解析单个捕获文件的最大耗时（秒） | | `THREATINTEL_DIR` | `./threatintel` | 存放离线黑名单源文件的文件夹 (`*.txt`) | | `VIRUSTOTAL_API_KEY` | _(未设置)_ | VirusTotal key —— 启用检测（或通过 `config.ini` 设置） | | `VT_SCAN_MAX` | `40` | 每次“查找恶意 IoCs”扫描的最大指标数（或通过 `config.ini` 设置） | 对于超过限制的捕获文件，请在上传前**预先切片**： ``` editcap -c 1000000 big.pcapng chunk.pcapng # split by packet count tshark -r big.pcapng -Y "ip.addr==10.1.5.0/24" -w focused.pcap # filter to a subnet ``` ## 路线图 —— 计划中的威胁狩猎检测 近期的优先事项是打造一个**重新设计的、低误报率的检测面**，以取代已禁用的发现面板，专为**端点恶意软件分诊**进行调优。计划中 / 期望添加的检测： **需要强化并重新启用的核心检测** - **隧道传输** —— DNS 隧道传输（长/编码的域名，大量的 TXT 记录，高子域名基数），ICMP 隧道传输（超大/稳定的 ICMP 负载），以及非标准端口的协议隧道传输。 - **C2 信标** —— 具有抖动容忍度的周期性检测，但带有**已知正常的白名单**（推送/遥测/NTP，主要的云 ASN），因此像 FCM 这样的良性服务不再触发它。 - **数据渗出** —— 到单一目标的出站占比较大的字节比例和数据量，加上基于 DNS 和 HTTP 的渗出，根据目标信誉进行评分。 **值得添加的建议** - **CTI / 已知正常上下文层** —— 根据 ASN/组织（Google，Cloudflare，Microsoft，Apple，Akamai，AWS，Fastly）对目标地址进行分类以抑制误报，并引入更多 CTI 源（新注册域名列表，威胁源，AbuseIPDB）。 - **置信度评分 + 两个层级** —— 将高置信度的 **发现** 列表与 **信息性** 列表分开，以便分析师能看到噪音而不被其惊扰。 - **JA3 / JA3S 恶意软件家族匹配** 对应指纹集。 - **加密流量启发式分析** —— 自签名/异常证书，SNI↔DNS 不匹配，罕见的 TLS 参数。 - **低慢速 / 长连接** 检测和 **信标聚类**。 - **时间轴 / 时间滑块** 用于回放发生联系的时间，以及一个 **“展开所有标记路径”** 按钮，可自动展示通往恶意节点的每一条路径。 - **反向枢纽**（外部 → 哪些内部主机），**目标节点上的 GeoIP 标记**，以及 **IPv6 支持**。 ## 注意事项与局限性 - **解析器：** 基于 Scapy 的 `RawPcapReader` 的流式原始头部解析（无逐包解析）——纯 Python 实现，不依赖 Wireshark/tshark，速度快（每秒数万个数据包）。内存随唯一会话的数量扩展，而非文件大小。 - TCP/UDP 会话的双向被合并为一个**会话**，其中知名/较低的端口被视为服务端。 - **目前仅支持 IPv4** —— IPv6 会被跳过。多播 / 广播 / 未指定地址（例如 SSDP `239.255.255.250`）会作为噪音被过滤掉。 支持的链路类型：Ethernet、Linux cooked (SLL)、原始 IPv4 以及 null/loopback。 - 上传的捕获**文件**在解析后即被删除；它永远不会被存储在磁盘上。最近一次上传解析出的会话表会保留在**内存中**（以便反向查询可以扫描每一个流而无需重新上传）；它会在下一次上传时被替换，并在服务器停止时消失。 - **本地工具：** 运行在 `127.0.0.1`，单用户，未针对多用户或公共部署进行安全加固。
