# 实验室_azure-hub-and-spoke-架构
通过 Azure 中心辐射拓扑实现网络弹性与环境隔离
简介
本项目展示了在云中基于边界分段、流量控制和环境隔离原则构建安全且高度结构化的网络基础设施。利用 Microsoft Azure 服务，配置了一个面向企业级应用的混合型中心辐射拓扑。为了验证系统的动态行为和路由策略，进行了 ICMP 连接性和通过 SSH 的逻辑跳数管理测试，强制验证了链路非中继原则，以确保生产环境和开发环境能够高效且透明地完全隔离。
* Azure 资源组
* Azure 虚拟网络
* Azure VNet 对等连接
* Azure 虚拟机
* 网络安全组

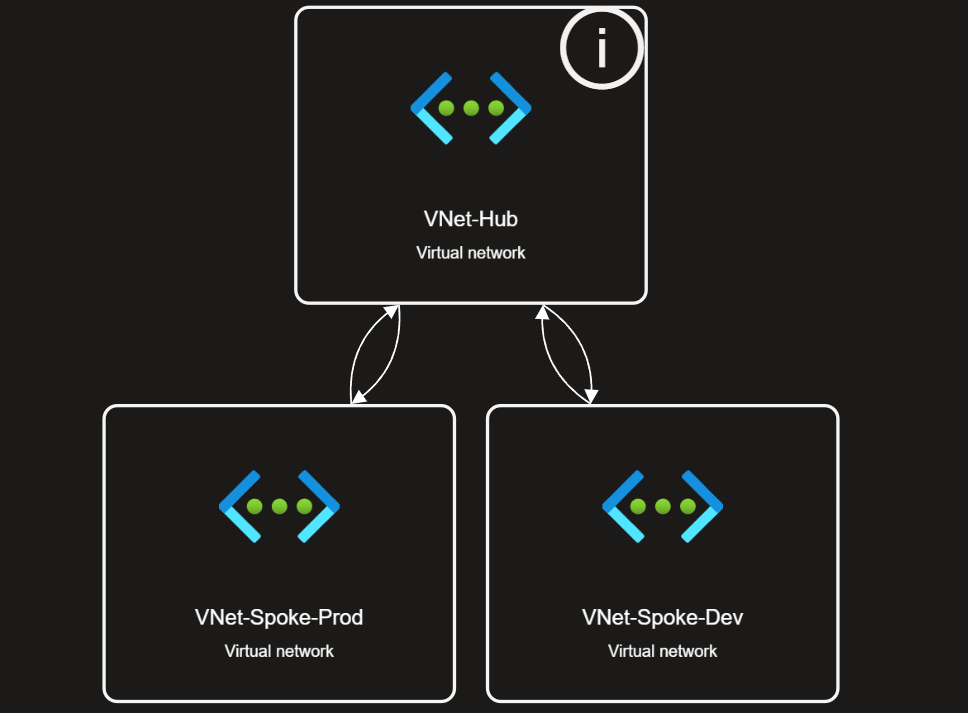

拓扑
步骤详解

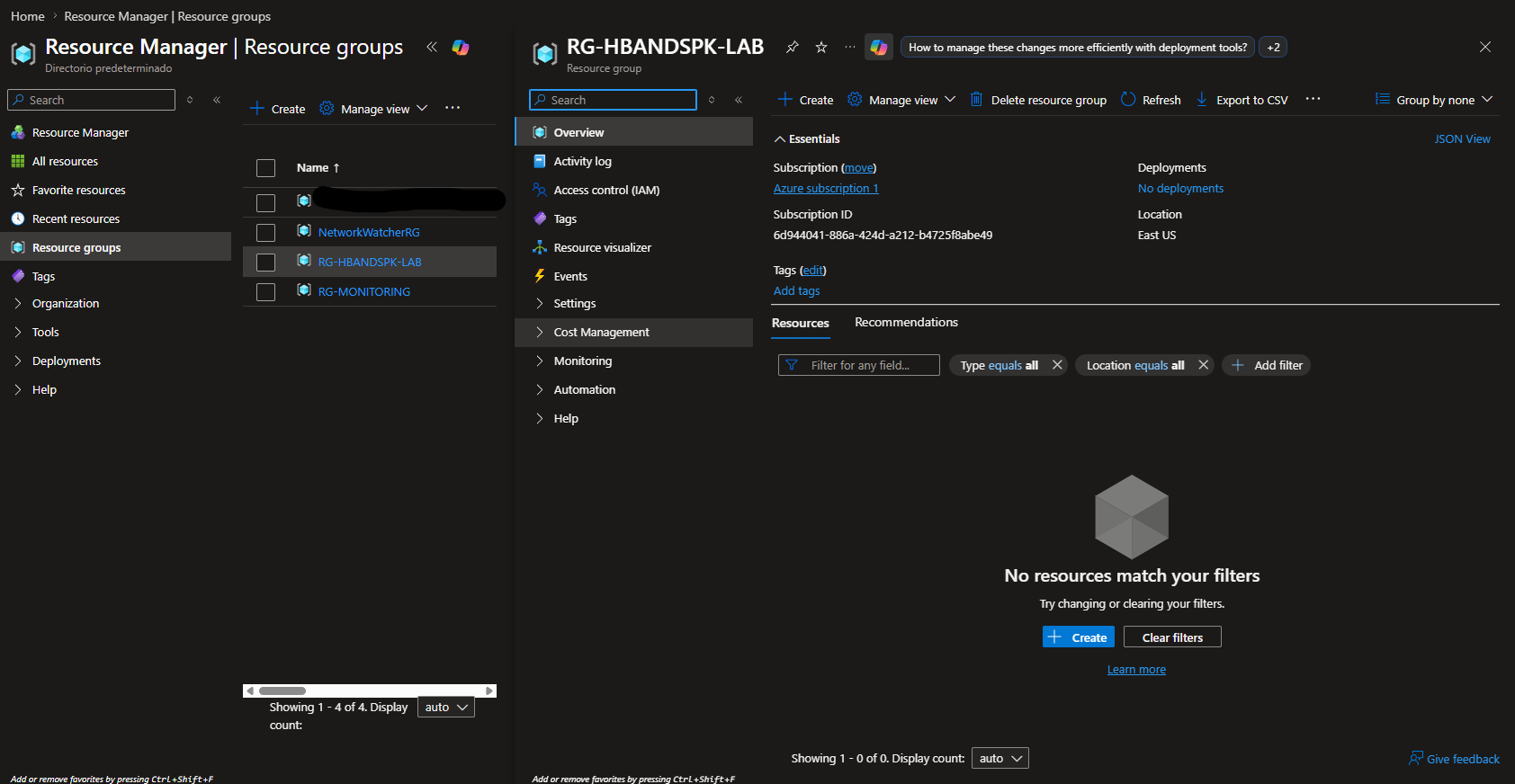

创建并初始化名为 RG-HBANDSPK-LAB 的主资源组，位于美国东部区域。该容器将集中托管项目所有计算和逻辑连接组件。

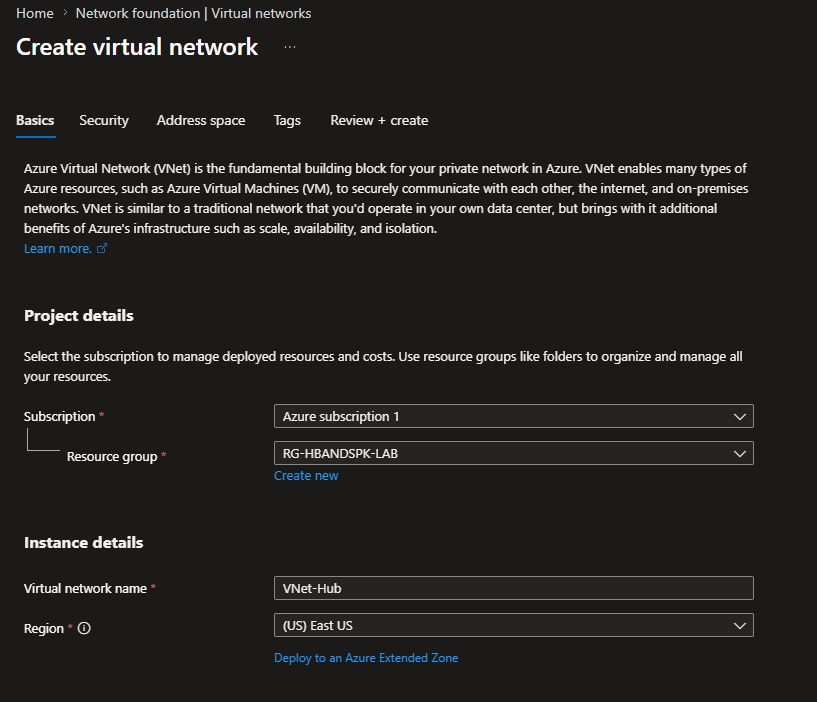

在同一资源组内部署和设计拓扑中的三个网络的分层结构，以确保架构的有序性。

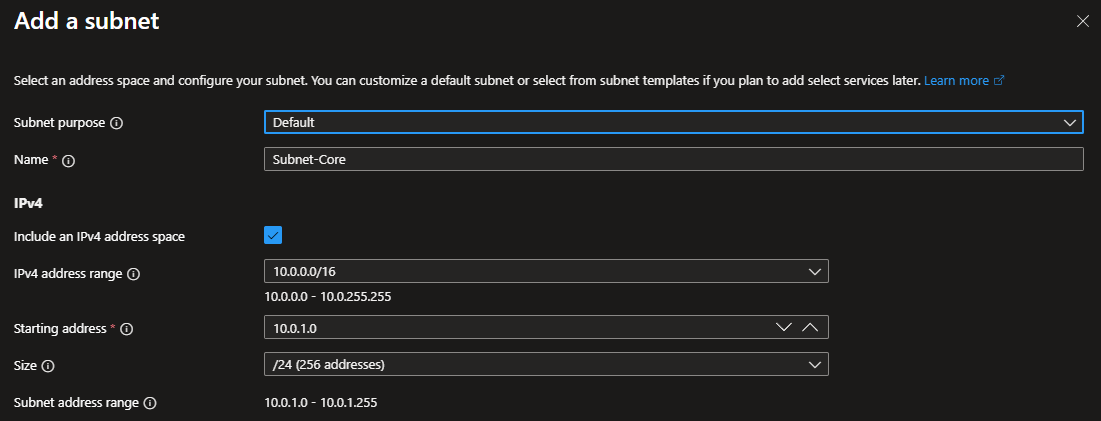

Subnet-Core：配置与中心 VNet-Hub 网络关联的基本 IPv4 地址空间 10.0.1.0/24。

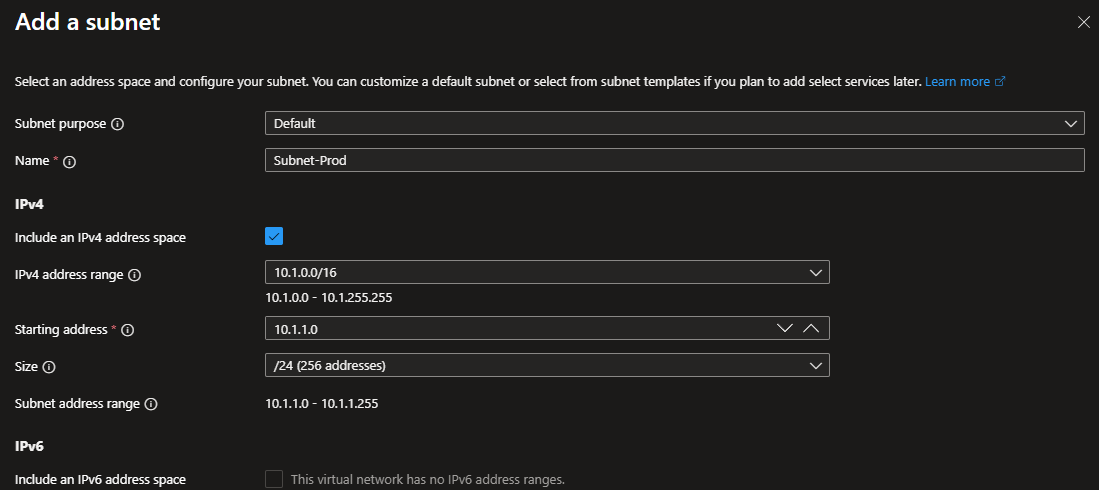

Subnet-Prod：使用 IPv4 地址空间 10.1.1.0/24 对生产环境 VNet-Spoke-Prod 网络进行分段。

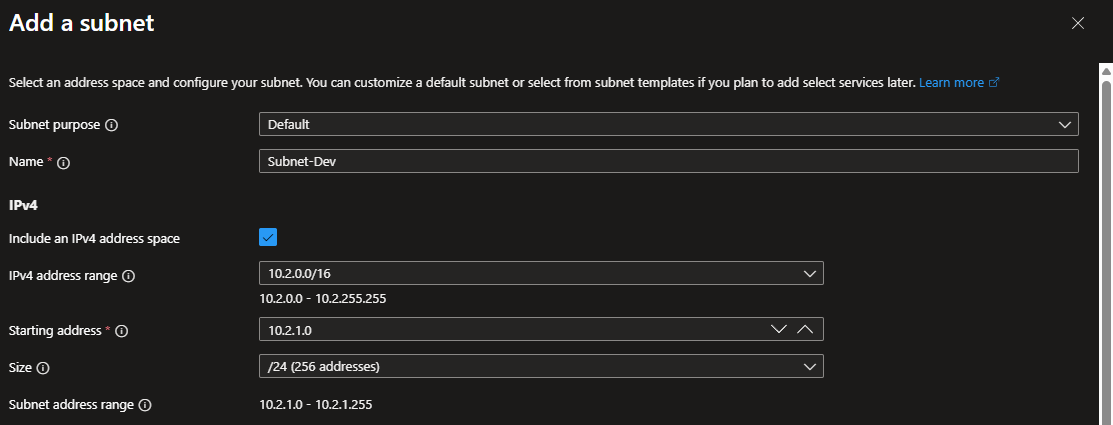

Subnet-Dev：通过分配 IPv4 地址空间 10.2.1.0/24 来隔离开发环境 VNet-Spoke-Dev。

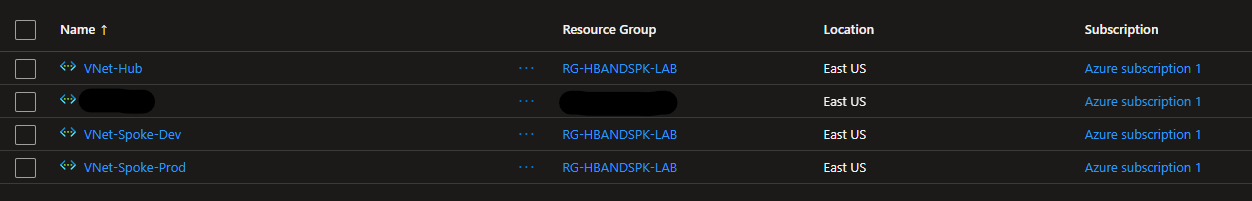

对同一 Azure 订阅下创建的各个网络空间进行整合和视觉审计。

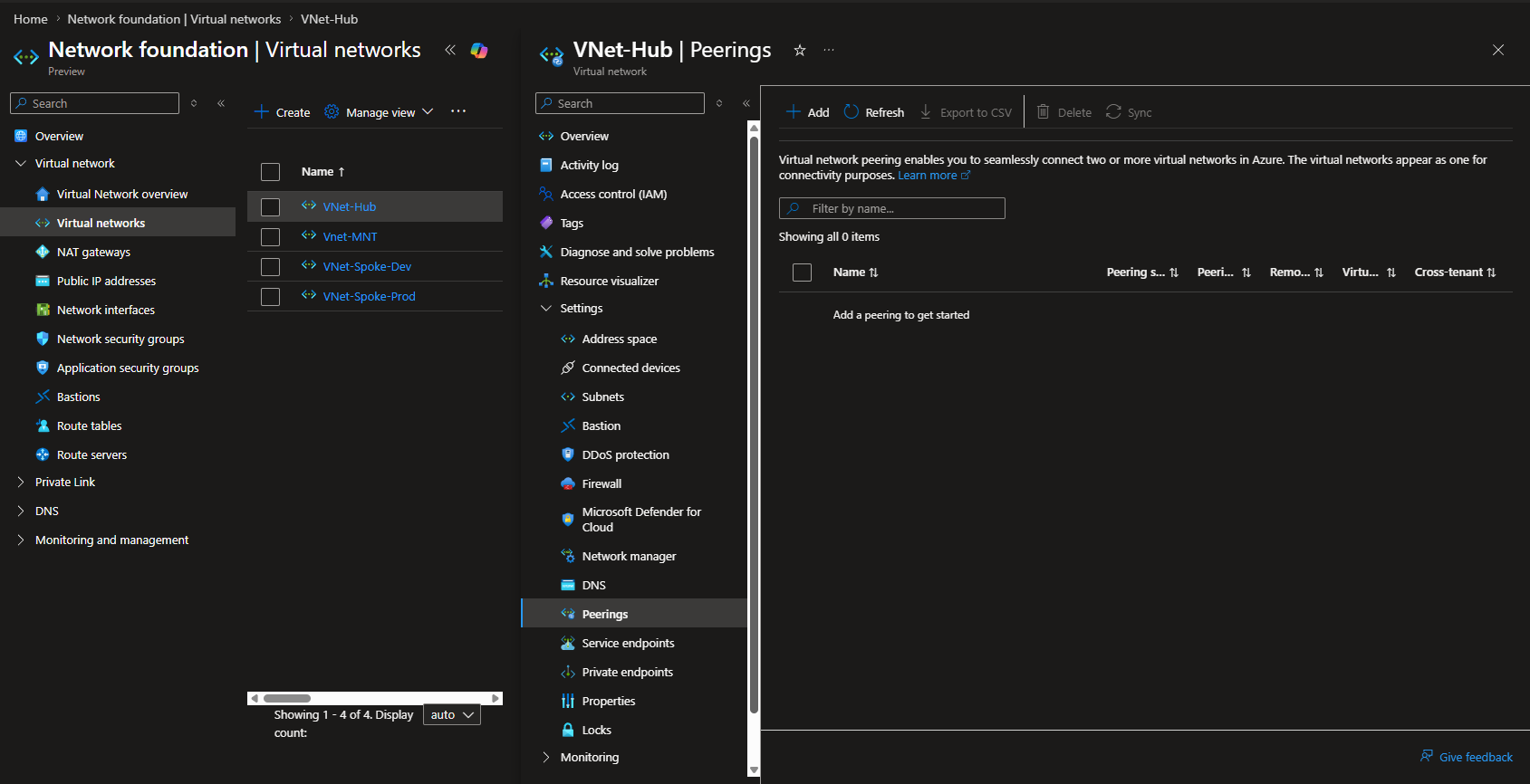

配置从中心节点 VNet-Hub 出发的私有通信逻辑链接。Azure 自动生成相应的双向路由。

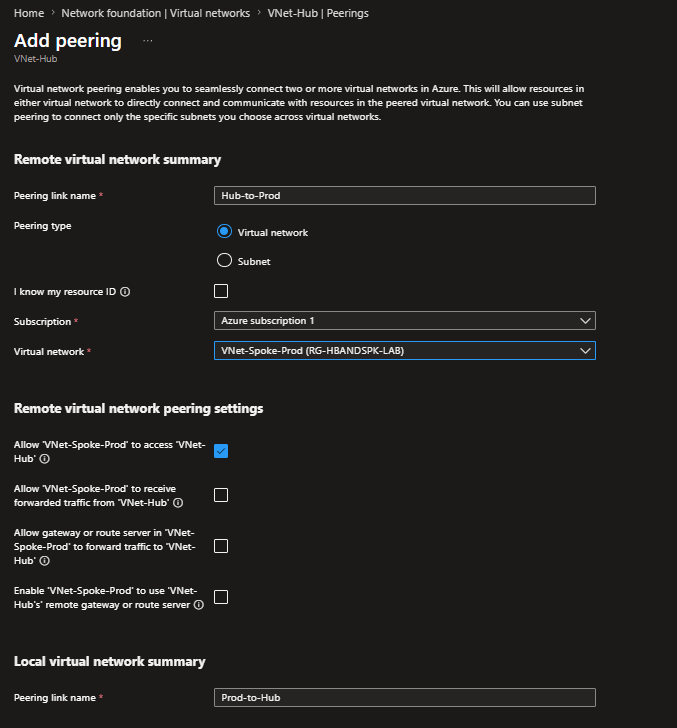

Hub-to-Prod：直接将中心网络与生产段耦合。
Hub-to-Dev：直接将中心网络与开发段耦合。

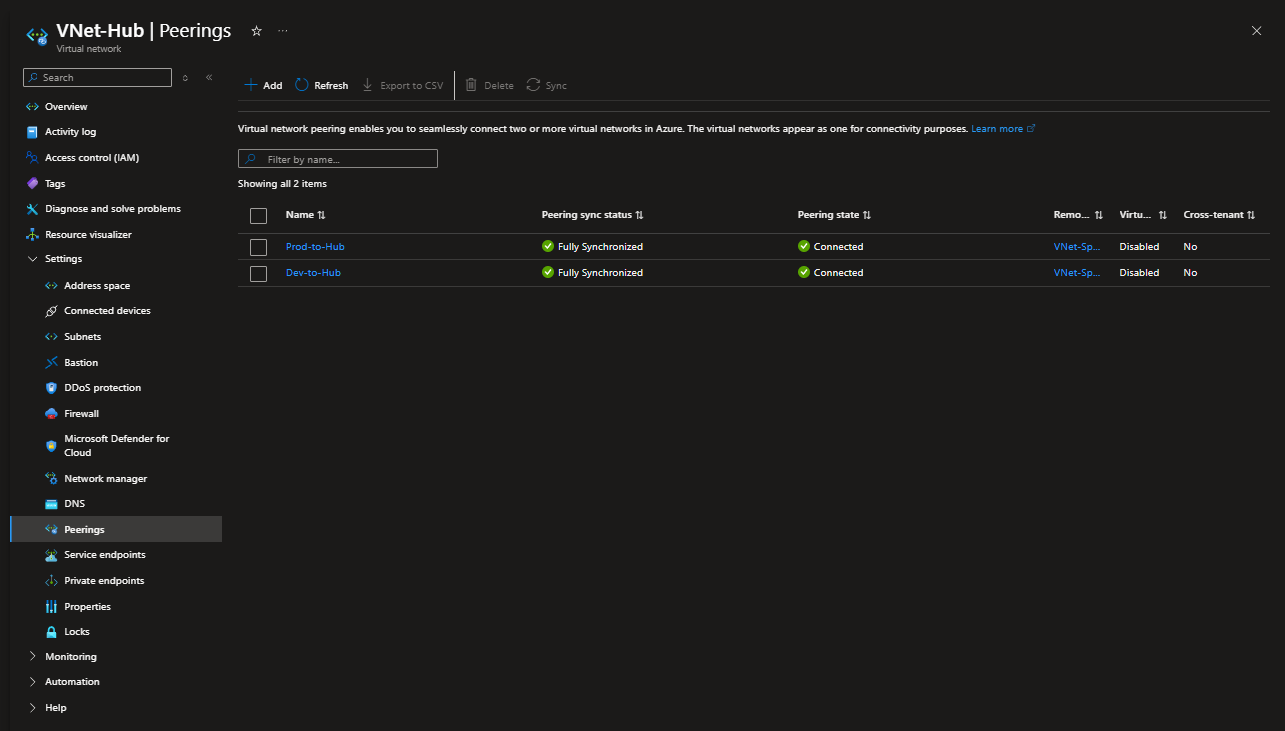

在门户中验证连接性：互连表确认了两个逻辑链接的同步最佳连接状态。

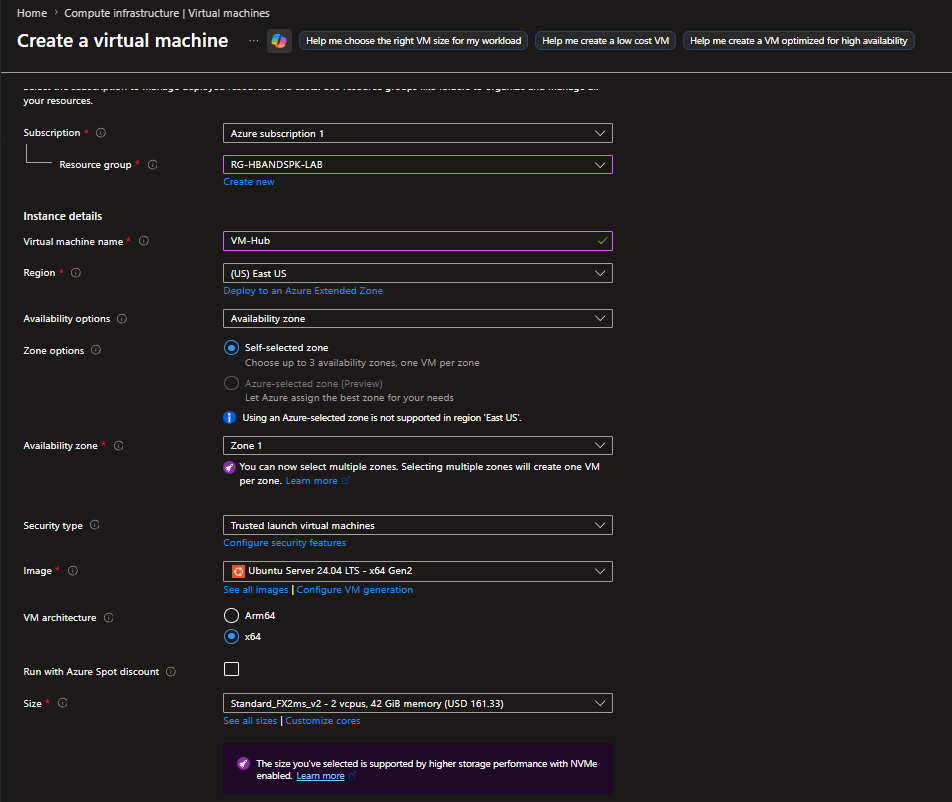

部署名为 VM-Hub 的中央虚拟机，使用 Linux 基础镜像（Ubuntu Server 24.04 LTS）。

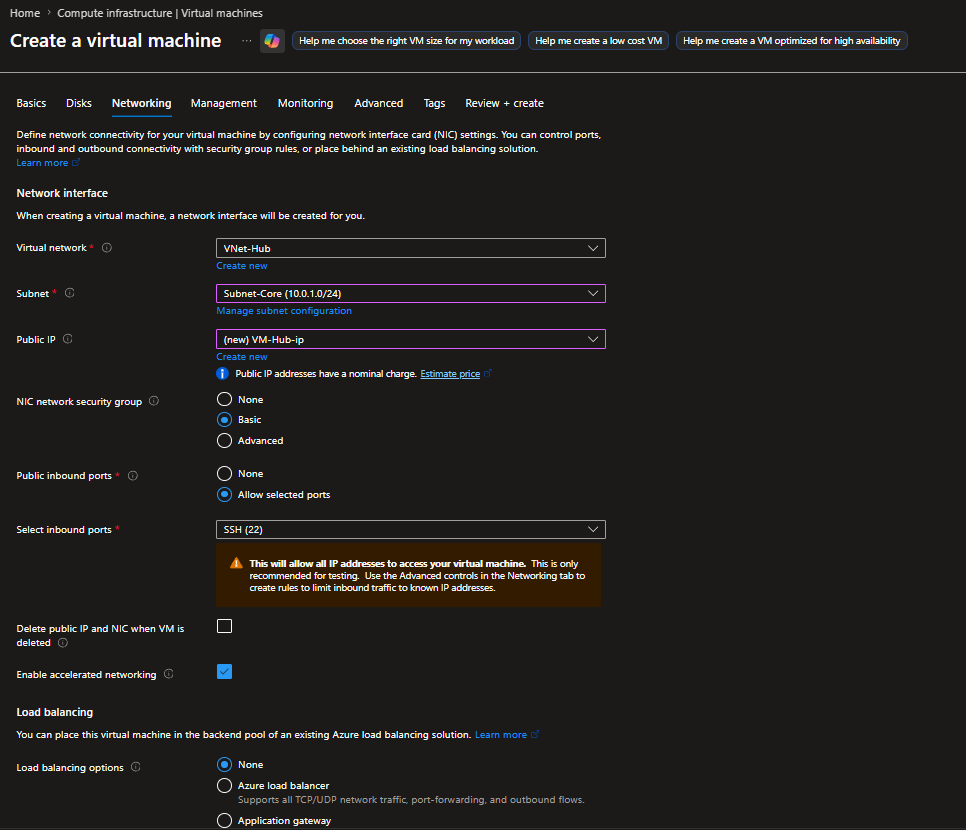

配置中央虚拟机的网络，分配一个临时公网 IP，以便作为受控的管理 Jumpbox 运行。

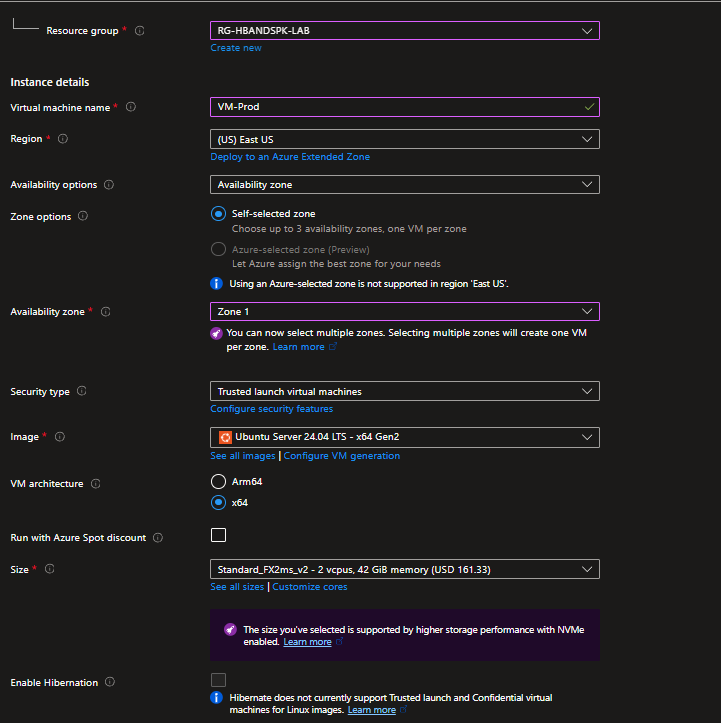

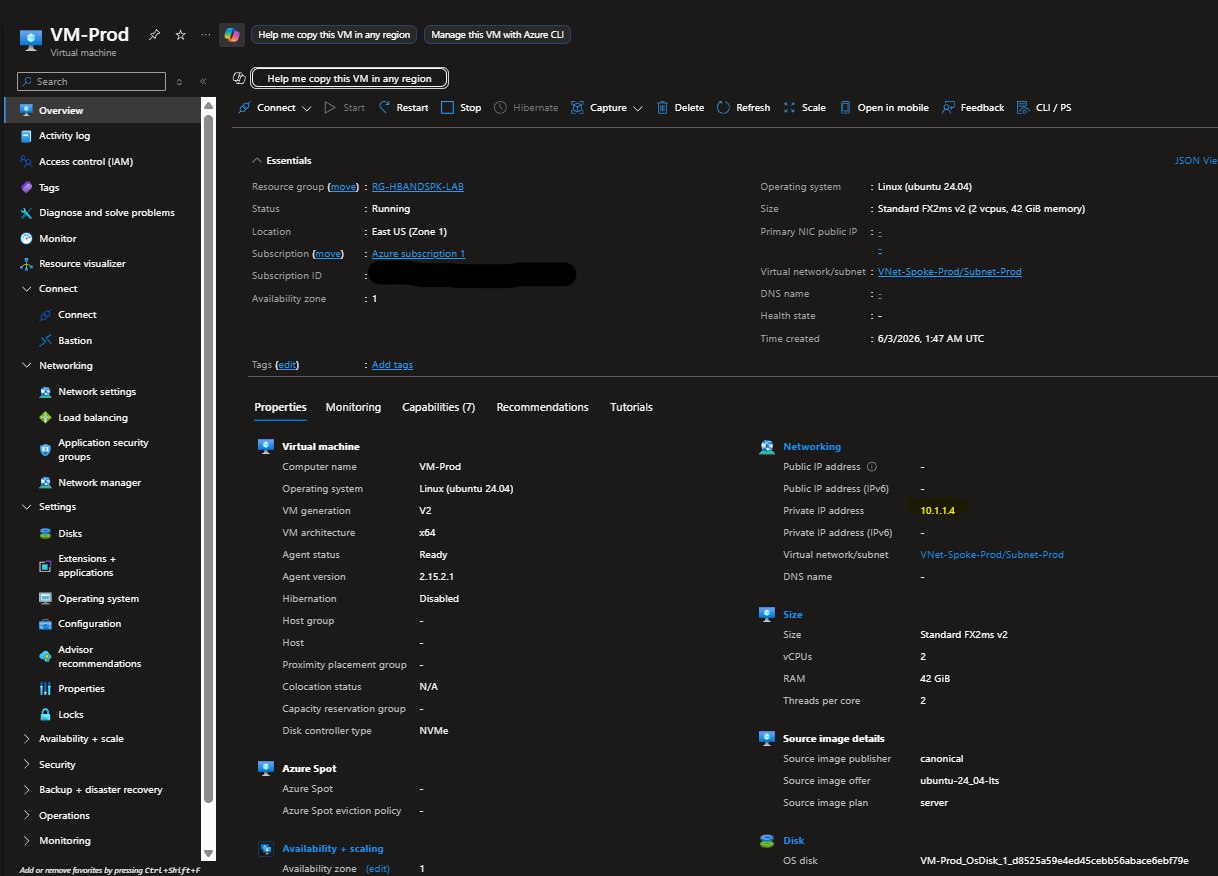

在相应的生产子网内部署和配置隔离的 VM-Prod 实例，不直接暴露于互联网（公网 IP：无）。

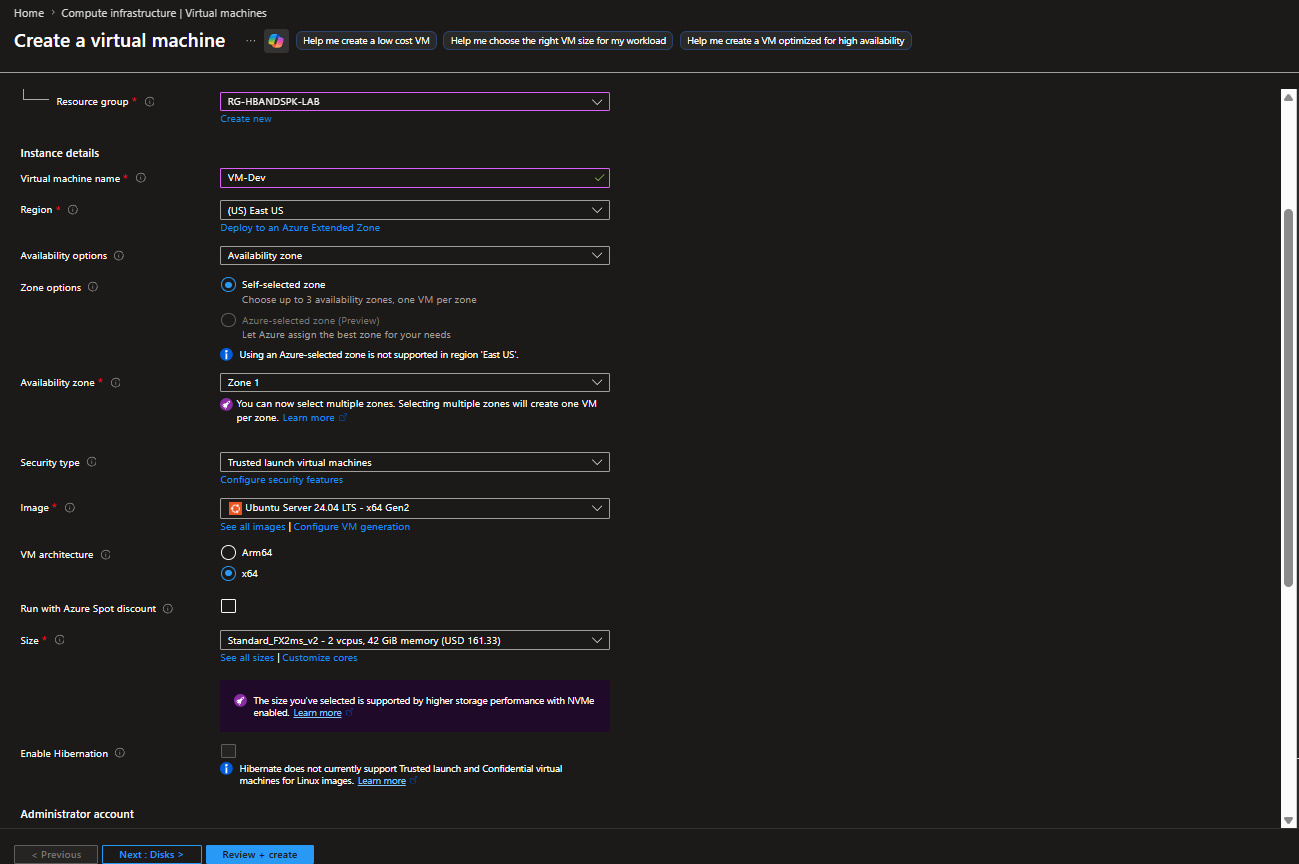

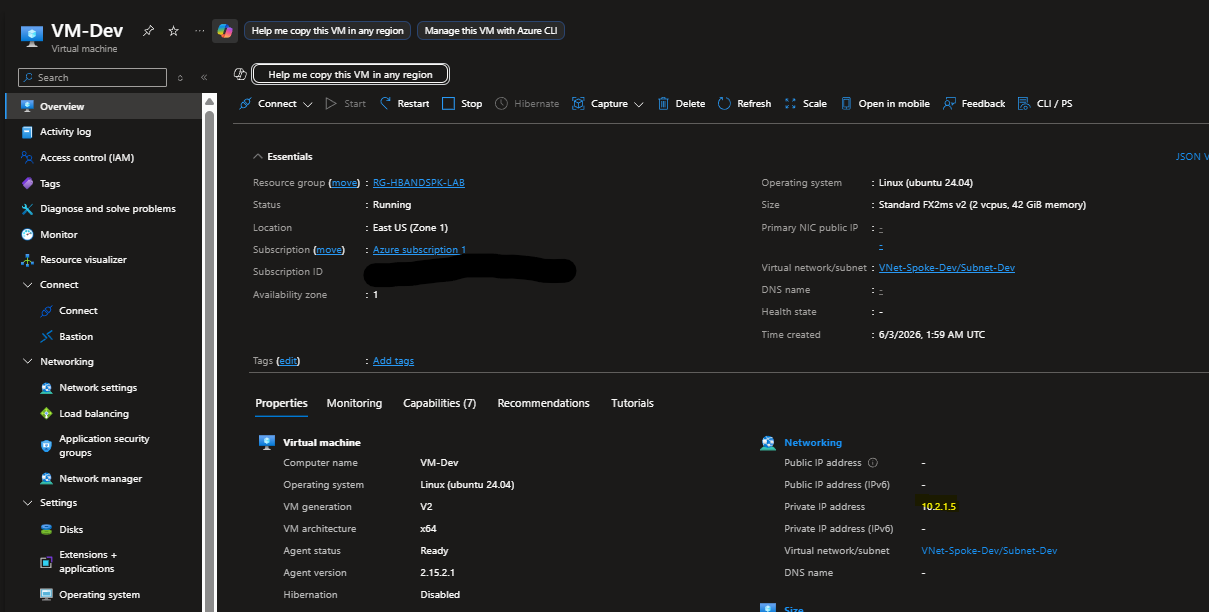

在开发子网内部署和配置隔离的 VM-Dev 实例，保持严格的安全方案，不分配公网 IP。

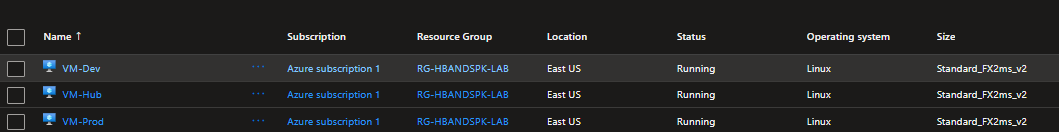

在计算面板中验证三个节点（运行中）的并发执行，在优化的计算规模下。

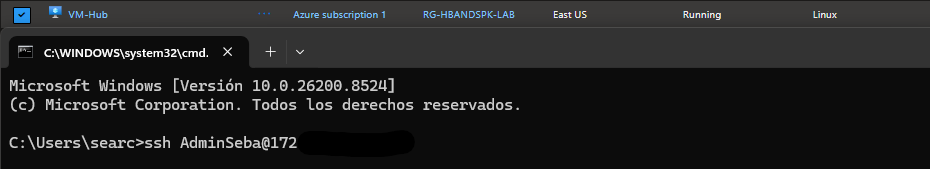

通过 SSH 使用公网接口和管理员凭证安全地远程访问网关节点 VM-Hub。
ssh usuario@iPpublica
从门户执行内部路由审计，以映射生产区域 10.1.1.4 的目标私有 IP。

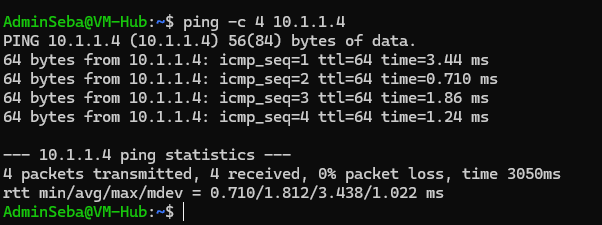

执行第一个成功的 ICMP 测试，0% 数据包丢失，验证了从中心到生产网络的流量是原生流动的。
映射开发接口的私有地址 10.2.1.5 并验证从中心到开发的流量成功，确认了两个企业级对等连接的健康状态。

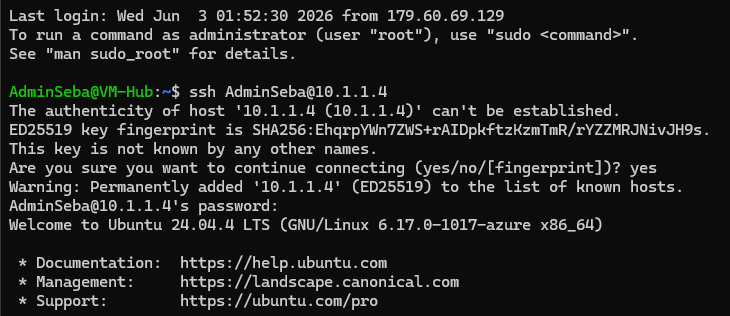

从中心节点的终端执行内部 SSH 跳数，直接认证到私有机器的控制台。
验证完全隔离：从生产机器向开发 IP 发射 ICMP 流量。命令返回绝对超时错误（100% 数据包丢失）。这从经验上证实了 Azure 对等连接非中继，证明了业务环境已成功隔离。
