SerenadoY/dbdesign

GitHub: SerenadoY/dbdesign

基于 DrawDB 改造的在线协同数据库 ER 图设计工具,支持多人实时编辑与冲突合并。

Stars: 3 | Forks: 1

🇨🇳 中文 · 🇬🇧 English

# DBDesign — 在线协同数据库设计工具 基于 [DrawDB](https://github.com/drawdb-io/drawdb) 改造,支持多人实时协作编辑 ER 图的 Web 应用。

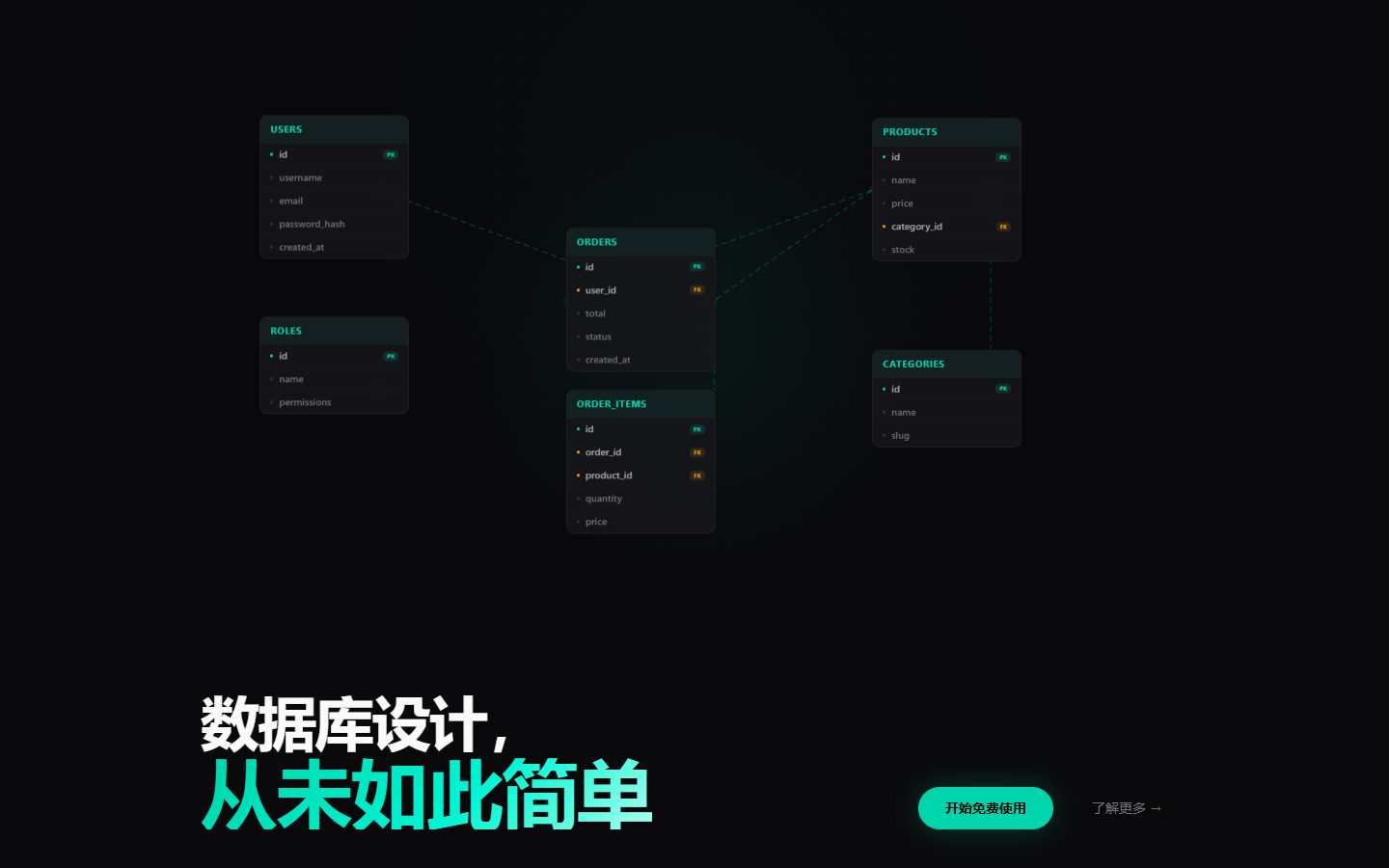

首页

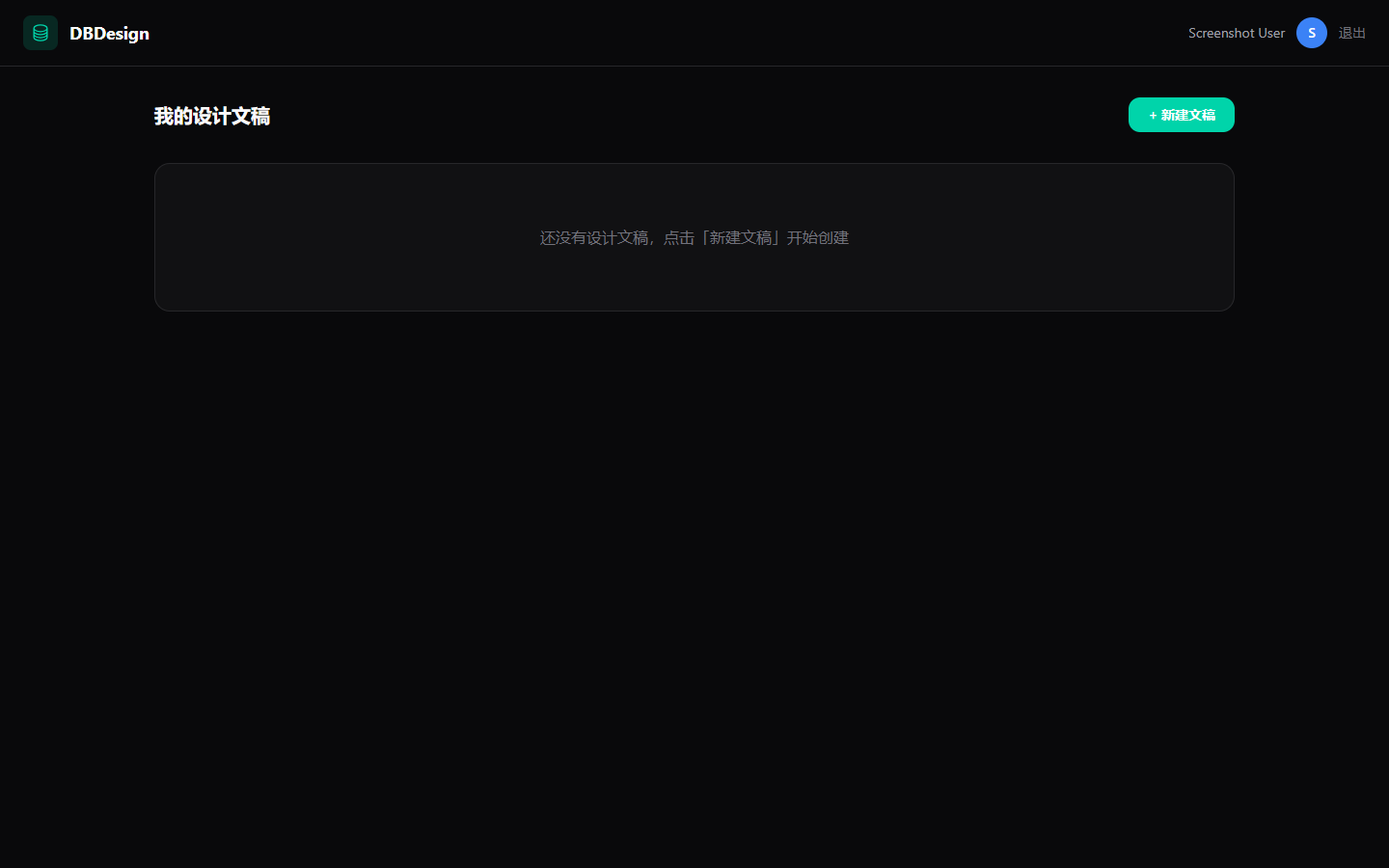

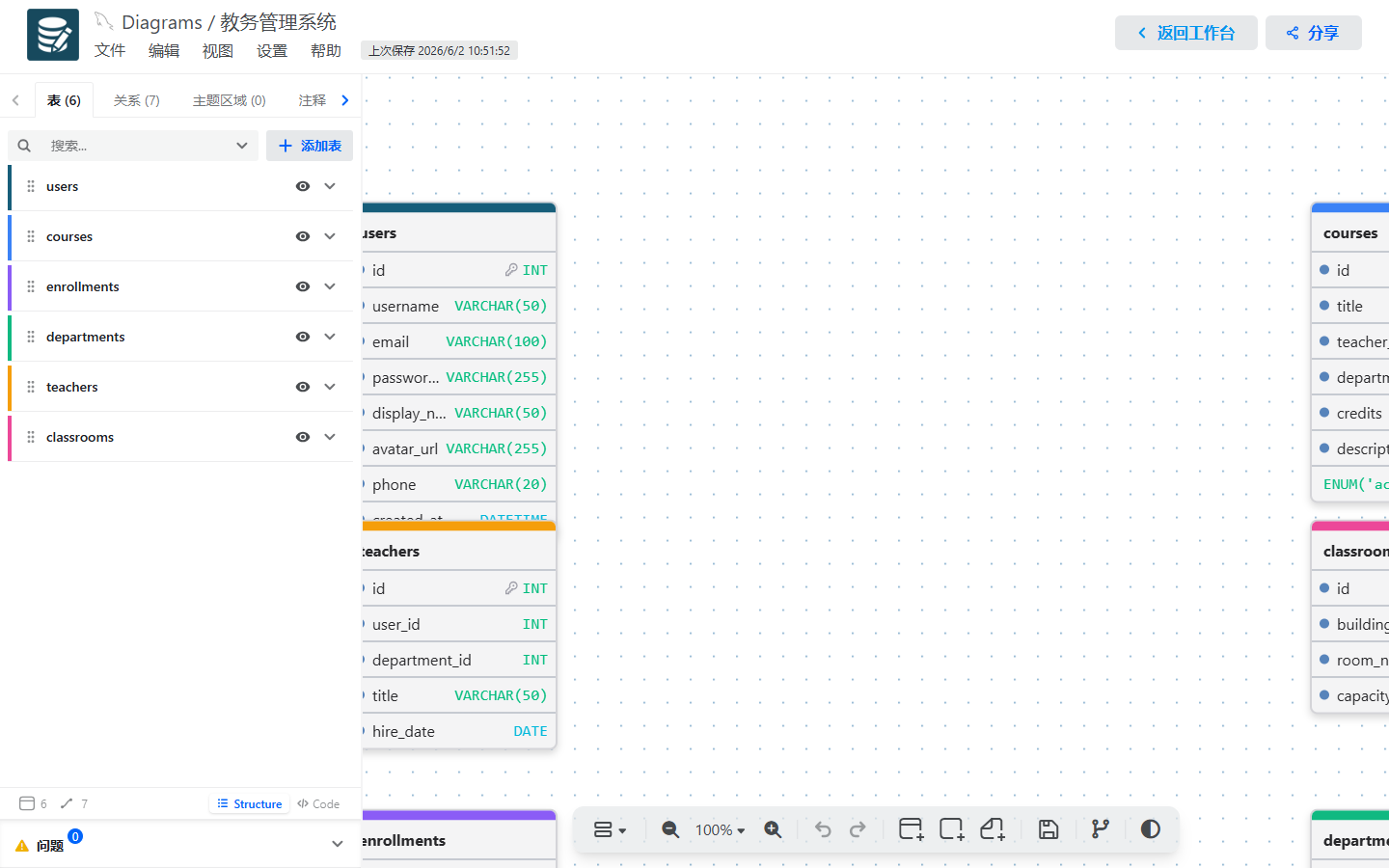

仪表盘 编辑器

## 技术栈 | 层 | 技术 | |---|---| | 前端 | React 18 + Vite 6 + Semi UI + Tailwind CSS | | 后端 | Express + Socket.IO + JWT | | 数据库 | SQLite (sql.js, 内存 + 文件持久化) | | 协同 | OT 合并引擎 + 实时感知 (cursor/awareness) | ## 启动 # 安装依赖 cd server && npm install cd ../client && npm install cd .. # 开发模式(前后端同时启动) npm run dev # 前端 :5173 + 后端 :3001 npm run dev:server # 仅后端 npm run dev:client # 仅前端 # 生产构建 npm run build && npm start # 单端口 3001(服务端渲染前端) ## Docker 部署 # 构建并启动 docker compose up -d # 查看日志 docker compose logs -f 服务监听 `0.0.0.0:3001`,数据库持久化在 named volume `dbdesign-data`。 ## 项目结构 dbdesign/ ├── client/ # 前端 (React) │ └── src/ │ ├── api/ # API 客户端 │ ├── components/ # UI 组件 │ ├── context/ # React Context │ ├── hooks/ # 自定义 Hook │ └── pages/ # 页面 (Dashboard, Editor, 登录等) ├── server/ # 后端 (Express) │ └── src/ │ ├── collab/ # Socket.IO 协同引擎 │ ├── db/ # SQLite 初始化 + 迁移 │ ├── middleware/ # JWT 认证中间件 │ ├── models/ # 数据模型 │ └── routes/ # API 路由 └── docs/ # 设计文档 ## 功能 - **用户认证** — 注册 / 登录 / JWT 令牌 - **文稿管理** — 创建 / 编辑 / 删除数据库设计文稿 - **实时协同** — 多人同时编辑同一 ER 图 - **光标感知** — 画布上实时显示协作者光标位置 - **选中高亮** — 协作者选中表格时显示虚线边框 - **冲突提示** — 多人同时编辑同一对象时 Toast 警告 - **在线列表** — 工具栏显示当前在线协作者及正在编辑的表名 ## 关键决策 - 使用 **sql.js** (纯 JS SQLite) 而非 `better-sqlite3`,无需原生编译 - 每次写操作后调用 `saveDbToDisk()` 持久化到 `server/data/dbdesign.db` - 协同使用 **操作变换 (OT)** 合并 delta,不引入 CRDT - Socket.IO 传输强制使用 `websocket`,绕过 Vite 代理的 long-polling 问题 ## 开发进度 详见 [`开发进度.md`](开发进度.md)。
标签:ER图, OT算法, React, Syscalls, 协同工具, 安全监控, 数据库设计, 自定义脚本
