immortalbob/303ESP32S3-AI-ESPHome

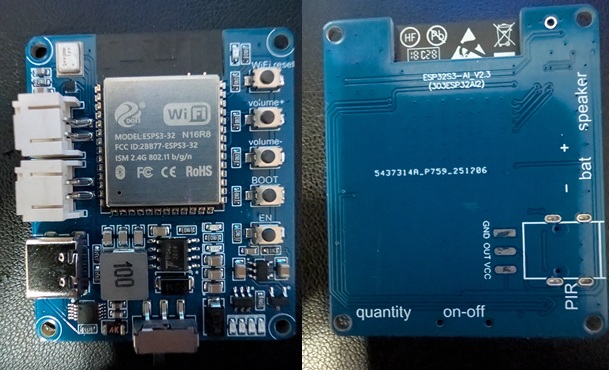

# 303ESP32S3-AI v2.3 ESPHome 配置文件 ## 无文档的 Xiaozhi AI 语音板 —— 逆向工程 本仓库包含 **303ESP32S3-AI v2.3** 开发板的完整可运行的 ESPHome 配置文件。 该板在 eBay 和 AliExpress 上以 "Xiaozhi AI Voice Chat" 模块名义销售。此板无任何官方 英文文档、无原理图，也无 ESPHome 官方支持——所以我们自行制作了配置文件。  ## 开发板识别 如果你拥有此板，你将在 PCB 上看到以下标记： - `esp32s3-ai_v2.3` - `303esp32ai2` - `5437314r_p759_251206` - FCC ID: `2bb77-esps3-32` 其他识别信息： - 开发板尺寸：39x45.5mm - 耀眼的绿色和蓝色 LED - 原始固件 SKU：`bread-compact-wifi` (Xiaozhi AI v2.0.3, ESP-IDF v5.5) 该板出厂时运行中文版 Xiaozhi AI 固件。如果你的板在上电时会说中文，那你找对板子了。 ## 硬件规格 | 组件 | 详情 | |---|---| | MCU | ESP32-S3-WROOM-1 N16R8 | | 闪存 | 16MB | | PSRAM | 8MB Octal (OPI) | | 麦克风 | INMP441 I2S MEMS | | 功放 | MAX98357A I2S Class-D | | USB | CH340X（一键刷机，无需手动复位） | | 电池 | TP5410 管理芯片，PH2.0 接口 | | 扬声器 | PH2.0 接口（套件附带） | | 按钮 | 5个（音量增，音量减，WiFi，BOOT，EN） | | LED | 4个蓝色（TP5410 电池指示），2个红色，1个绿色 | | PIR | 针脚已引出（GND, OUT, VCC）—— 兼容 HC-SR501 | ## 已确认的 GPIO 引脚分配 此引脚分配是通过以下方法组合确定的： - 出厂 Xiaozhi 固件的启动日志分析 - 固件二进制提取和十六进制分析 - 对所有可用 GPIO 引脚进行 ADC 扫描 - 对所有可用 GPIO 引脚进行数字输入扫描 - 物理 PCB 走线检查 ## | 功能 | GPIO | 备注 | |---|---|---| | INMP441 WS (麦克风时钟) | GPIO4 | I2S | | INMP441 SCK (麦克风位时钟) | GPIO5 | I2S | | INMP441 SD (麦克风数据) | GPIO6 | I2S | | MAX98357A DIN (扬声器数据) | GPIO7 | I2S | | MAX98357A BCLK (扬声器位时钟) | GPIO15 | I2S | | MAX98357A LRC (扬声器字选择) | GPIO16 | I2S | | PIR 传感器 OUT | GPIO8 | 兼容 HC-SR501，输入 | | 音量减按钮 | GPIO39 | INPUT_PULLUP，反相 | | 音量增按钮 | GPIO40 | INPUT_PULLUP，反相 | | WiFi 按钮 | GPIO1 | INPUT_PULLUP，反相，可重新定义用途 | | BOOT | 硬件引脚 | 刷机模式，非 GPIO 可控 | | EN | 硬件引脚 | 复位引脚，非 GPIO 可控 | | 2个红色 LED | 未知 | 经过彻底 GPIO 扫描后未找到 | | 1个绿色 LED | 未知 | 经过彻底 GPIO 扫描后未找到 | | 4个蓝色 LED | 不适用 | 由 TP5410 硬件控制，非 ESP32 控制 | | 状态 LED (WS2812) | GPIO48 | 从源码确认——此变体上 **未焊接** | | 触摸按钮 | GPIO47 | 从源码确认——此变体上 **未焊接** | ## 硬件说明 ### 按钮 - **音量增 / 音量减** —— 在 HA 中作为二进制传感器暴露，可连接自动化程序用于音量控制或其他任何用途。 - **WiFi 按钮** —— 在原厂 Xiaozhi 固件中，此按钮用于触发 WiFi 配网。在 ESPHome 中，它完全可以通过 HA 自动化重新定义用途——你可以用它做任何事：静音、切换场景、切换在场状态等。 - **BOOT** —— 硬件刷机按钮，将 GPIO0 拉低进入刷机模式。固件中不可控。 - **EN** —— 硬件复位按钮。固件中不可控。 ### PIR 传感器 PIR 针脚（GND, OUT, VCC）兼容 HC-SR501 及类似的 3.3V PIR 传感器。 OUT 引脚已确认在 **GPIO8** 上。HC-SR501 有两个调节电位器： - **灵敏度** —— 如果可能，请在焊接前调节 - **延时** —— 最小约 3 秒，按需设置 启动后请等待 30-60 秒，让 HC-SR501 预热，之后才能可靠检测。 ### 电池 TP5410 通过 PH2.0 接口支持外接 **3.7V 锂聚合物单节电池**。 常见的兼容电池包括带 PH2.0 导线的 18650 电芯，或容量在 500mAh-2000mAh 范围的扁平锂聚合物电池包。 **重要提示：** 连接前请务必注意极性——PCB 上已标记正负极。接反极性会损坏开发板。 TP5410 提供以下功能： - 在连接电池时可通过 USB-C 充电 - USB 和电池供电之间自动切换 - 通过 4 个蓝色 LED 指示电池电量（每个 LED 代表 25%） - 过充和过放保护 即使不连接电池，仅使用 USB 供电，开发板也能正常工作。 ### LED (发光二极管) **4 个蓝色 LED** 由 TP5410 电池管理 IC 直接驱动，指示充电水平。无法通过软件控制。唯一让它们安静的方法是物理方式（贴胶带、涂指甲油或拆焊）。 在对所有可用 ESP32-S3 GPIO 引脚作为输入和输出进行彻底扫描后，未找到控制 **2 个红色 LED 和 1 个绿色 LED** 的引脚。据信它们直接硬连接到电源轨，而非由 ESP32 控制。绿色 LED 似乎是一个简单的电源指示灯（USB 连接时始终亮起）。如果你找到了这些引脚，请提交 PR！ ### 此变体不具备的硬件 - **无 OLED 显示屏** —— Xiaozhi 固件尝试初始化 SSD1306 显示屏但失败。存在带有显示屏的同系列 SKU。你的板子是不带显示屏的 "紧凑型" 变体。 - **无摄像头** —— 固件中存在摄像头支持，但此变体上无接口。 - **无状态 LED** —— 源码中 GPIO48 被定义为 `BUILTIN_LED_GPIO`（作为 WS2812 NeoPixel），但此变体上物理未安装。 - **无触摸按钮** —— 源码中 GPIO47 被定义为 `TOUCH_BUTTON_GPIO`，但此变体上物理未安装。 ### PSRAM (伪静态随机存取存储器) 此板使用 **八线 PSRAM** (N16R8)。`psram: mode: octal` 设置是强制性的。使用错误模式将导致启动失败或不稳定。 ### 刷机模式 在 `sdkconfig_options` 中需要设置 `CONFIG_ESPTOOLPY_FLASHMODE_QIO: "y"`。缺少此设置，开发板在长时间运行后可能出现细微的不稳定或启动问题。 ## 前置条件 在刷写此配置之前，你需要一个已配置以下组件的正常运行的 Home Assistant 安装： ### 必需 - **Home Assistant OS** —— 在 Core 2026.5.2, OS 17.3, Frontend 20260429.4 上测试通过。 - **ESPHome Device Builder** —— 在 2026.5.0b1 (beta) 上测试通过。标准版本可能可用，但未使用此配置验证。 - **Faster-Whisper** —— 本地语音转文字引擎。通过 HA 附加组件商店安装。推荐模型：`large-v3-turbo` 以在基于 CPU 的服务器上获得最佳准确率。 - **openWakeWord** —— 仅当使用服务端唤醒词而非本地 `micro_wake_word` 时需要。通过 HA 附加组件商店安装。 - **一个已配置的语音助手管线** —— 设置 → 语音助手 → 添加助手。将 STT 设为 Faster-Whisper，TTS 设为喜欢的引擎。 ### 文字转语音选项 任何兼容 HA 的 TTS 引擎均可使用。热门选择： - **Piper** —— 完全本地，快速，质量尚可。通过 HA 附加组件商店安装。 - **Home Assistant Cloud (Nabu Casa)** —— 订阅制，最高质量的语音。 - **Edge TTS** —— 免费，Microsoft Azure 语音，需要互联网连接。 ### 硬件 - 303ESP32S3-AI v2.3 开发板 - USB-C 线（需支持数据传输，非纯充电线） - 5V USB 电源（质量很重要——廉价电源可能导致不稳定） - 可选：用于运动检测的 HC-SR501 PIR 传感器 - 可选：用于无线操作的 3.7V 锂聚合物电池 ## ESPHome 设置 ### 首次刷机 由于此板使用 CH340X USB 芯片，刷机过程很简单： 1. 通过 USB-C 连接 2. 根据刷机方法，可能需要按住 BOOT 键 3. 使用 ESPHome 仪表板或 CLI 刷机 ### 唤醒词配置 此配置使用 `micro_wake_word` 进行 **本地设备端唤醒词处理**。这意味着唤醒词检测完全在 ESP32-S3 自身完成，无需与 Home Assistant 往返通信。好处包括： - 更低的延迟响应 - 使用多个卫星节点时无重复唤醒词冲突 - 即使 HA 短暂不可用也能工作 默认唤醒词是 **“Hey Jarvis”**。要更改它，请修改模型行： ``` micro_wake_word: models: - model: hey_jarvis # default ``` 其他可用模型包括： | 唤醒词 | 模型字符串 | |---|---| | Hey Jarvis | `hey_jarvis` | | Okay Nabu | `okay_nabu` | | Hey Mycroft | `hey_mycroft` | | Alexa | `alexa` | 只需将 `hey_jarvis` 替换为你偏好的模型字符串并重新刷机即可。 ### 云端/服务端唤醒词（替代方案） 如果你更喜欢使用运行在 Home Assistant 服务器上的 openWakeWord 而非本地处理，请替换 `micro_wake_word` 块并按如下方式更新 `voice_assistant`： ``` voice_assistant: id: va microphone: va_mic speaker: va_speaker noise_suppression_level: 0 auto_gain: 31dBFS volume_multiplier: 4.0 use_wake_word: true on_wake_word_detected: - voice_assistant.start: on_end: - delay: 1s - voice_assistant.start_continuous: on_error: - lambda: |- if (code.size()) { ESP_LOGD("va", "VA error: %s", code.c_str()); } else { ESP_LOGD("va", "VA error: "); } - delay: 10s - voice_assistant.start_continuous: ``` 并完全移除 `micro_wake_word:` 块。 **注意：** 当使用服务端唤醒词并部署多个卫星节点时，如果所有设备同时听到相同的唤醒词，你可能会遇到 `duplicate_wake_up_detected` 错误。为每个房间使用不同的唤醒词或切换到本地处理可以解决此问题。 ### 多房间部署 要部署到多个板子，只需为每个设备更改以下值： - `name:` - `friendly_name:` - `api encryption key:` —— 为每个设备生成一个新的 其他所有内容，包括 GPIO 分配，在所有此型号的板子上都是相同的。 ### 所需密钥 将这些添加到你的 ESPHome `secrets.yaml`： ``` wifi_ssid: "Your WiFi SSID" wifi_password: "Your WiFi Password" api_key: "Generate with ESPHome dashboard" ap_password: "Your fallback AP password" ``` ### 音量按钮自动化 音量增和音量减按钮在 HA 中作为二进制传感器暴露。 自动化示例： ``` automation: - alias: "Voice Satellite Volume Up" trigger: - platform: state entity_id: binary_sensor.master_bedroom_volume_up to: "on" action: - service: number.set_value target: entity_id: number.master_bedroom_volume data: value: "{{ [states('number.master_bedroom_volume') | float + 10, 100] | min }}" ``` ### WiFi 按钮自动化 WiFi 按钮完全可以重新定义用途。示例 —— 用它来切换场景： ``` automation: - alias: "WiFi Button Toggle Scene" trigger: - platform: state entity_id: binary_sensor.master_bedroom_wifi_button to: "on" action: - service: scene.turn_on target: entity_id: scene.bedroom_night ``` ### PIR 运动检测自动化 PIR 传感器在 HA 中作为运动二进制传感器暴露。示例 —— 检测到运动时开灯： ``` automation: - alias: "PIR Motion Lights" trigger: - platform: state entity_id: binary_sensor.master_bedroom_motion to: "on" action: - service: light.turn_on target: entity_id: light.bedroom_lights ``` ## 故障排除 ### 开发板无法刷机 - 确保你的 USB-C 线支持数据传输（非纯充电线） - CH340X 会自动处理刷机 - 如果仍然失败，尝试在刷机前按住 BOOT 键，然后在刷机开始后松开 ### 开发板启动但无法连接到 HA - 检查你的 `api encryption key` 是否与 HA 期望的一致 - 验证 `secrets.yaml` 中的 WiFi 凭据 - 查看 ESPHome 日志——连接问题会明确报告 ### `stt-no-text-recognized` 错误 - 在唤醒词之后立即说出命令，不要停顿 - 尝试将 `volume_multiplier` 增加到 `6.0` 或更高 - 检查 HA 中的 Faster-Whisper 是否正在运行且健康 - 如果尚未使用 Faster-Whisper，请将 STT 引擎切换到它 - 在 Faster-Whisper 设置中，尝试将 beam size 设为 1 以获得更快的响应 ### 唤醒词不触发 - 启动后等待 5-10 秒再说话 - 在 设置 → 设备与服务 → Wyoming → openWakeWord 中检查 openWakeWord 阈值 - 将阈值从 0.5 降低到 0.3 以提高灵敏度 - 如果麦克风拾音效果差，增加 `volume_multiplier` ### 长时间使用后开发板无响应 - 这是 ESPHome/HA 语音管线中的一个已知问题——此配置中的 `on_error` 重启逻辑可缓解此问题 - 检查 HA 日志中的 aioesphomeapi 错误 - 确保 HA 已更新到 2026.5.2 或更高版本，其中包含了 aioesphomeapi 修复 - 验证电源质量——`Power On` 复位原因表明电源不稳定 ### 编译器内存不足/编译过程中崩溃 - micro_wake_word 模型会显著增加编译开销 - 在编译期间关闭 HA 主机上的其他应用程序 - 如果使用低内存系统，尝试先在不包含 `micro_wake_word` 的情况下编译，然后再添加 - 有时第二次编译尝试会在第一次失败后成功 ### PSRAM 启动挂起 - 确保设置了 `psram: mode: octal` —— 这对 N16R8 是强制性的 - 确保 `CONFIG_ESPTOOLPY_FLASHMODE_QIO: "y"` 已包含在 sdkconfig_options 中 - 当使用 `psram:` 块时，**不要** 向 sdkconfig_options 添加 `CONFIG_SPIRAM_MODE_OCT` —— 两者都设置会导致启动挂起 ### 检测到重复唤醒词错误 - 当多个卫星节点同时听到相同的唤醒词时发生 - 解决方案：使用本地 `micro_wake_word`（此配置中的默认设置）而非服务端唤醒词——每个设备独立处理，消除冲突 ## 我们是如何搞清楚的 这块板子完全没有英文文档。以下是 GPIO 引脚分配的逆向工程方法： ### 1. 开发板识别 通过上电并捕获串行启动日志来识别开发板，其中包含： ```I (232) Board: UUID=ee2f52e2-c6cf-4633-b1e0-a9fb258aea01 SKU=bread-compact-wifi``` 此 SKU 与 Xiaozhi AI 开源固件仓库匹配。 ### 2. 出厂固件分析 使用 [esptool-js](https://espressif.github.io/esptool-js/) 提取了完整的闪存备份， 并使用 PowerShell 字符串提取进行分析： ``` $bytes = [System.IO.File]::ReadAllBytes("C:\backup.bin") [System.IO.File]::WriteAllText("C:\strings_out.txt", [System.Text.Encoding]::ASCII.GetString($bytes)) Select-String -Path "C:\strings_out.txt" -Pattern "gpio|i2s|audio|button|led" | Out-File "C:\results.txt" ``` 这确认了 `NoAudioCodecSimplex` 驱动、用于按钮的 `AdcButton`、用于 LED 的 `SingleLed` 的使用，以及源文件路径 `./main/boards/bread-compact-wifi/compact_wifi_board.cc`。 ### 3. 音频引脚确认 INMP441 和 MAX98357A 的 GPIO 分配与 Xiaozhi 固件源码进行了交叉引用，并通过 ESPHome 编译和测试得到确认。 ### 4. 按钮发现 通过 ADC 扫描找到了按钮——为每个可用 GPIO 添加临时 ADC 传感器，并在按下每个按钮时监控电压变化： - 当按下 WiFi 按钮时，GPIO1 降至 0V（已确认） - 当按下音量减按钮时，GPIO39 状态改变（已确认） - 当按下音量增按钮时，GPIO40 状态改变（已确认） BOOT 和 EN 按钮是硬件引脚，无法通过 GPIO 访问。 ### 5. PIR 引脚发现 通过在所有剩余未识别的 GPIO 引脚上添加数字二进制传感器输入，并连接 HC-SR501 PIR 传感器，找到了 PIR 针脚的 OUT 引脚。当 GPIO8 因运动检测而状态改变时得到确认。 ### 6. LED 调查 对所有可用的 ESP32-S3 GPIO 引脚（GPIO1-21, GPIO38-42, GPIO48）作为数字输入和输出进行了彻底扫描。没有找到与 2 个红色或 1 个绿色 LED 对应的引脚。据信这些 LED 直接硬连接到电源轨，不受 ESP32 控制。 ## 已知问题 / 待办事项 - [ ] 2个红色 LED GPIO 引脚未识别——据信硬连接到电源轨 - [ ] 1个绿色 LED GPIO 引脚未识别——据信硬连接为电源指示灯 - [ ] 音量按钮作为二进制传感器连接——实际音量控制需要 HA 自动化 - [ ] 蓝色电池 LED 无法通过软件禁用（TP5410 硬件控制） ## AI 辅助 本项目在 AI 语言模型的重大协助下进行了逆向工程。该过程涉及多个 AI 系统，各自贡献了不同的优势： - **Claude (Anthropic)** —— 项目全过程的主要助手。主导了二进制固件分析、GPIO 扫描策略、ESPHome 配置开发，并在数天内进行了迭代调试。始终坚守在第一线。 - **DeepSeek** —— 在项目中期提供了一份详细的调查结果技术摘要，帮助整合了知识并识别出 `bread-compact-wifi` SKU 的重要性。 - **Copilot (Microsoft)** —— 对配置稳定性提供了第二意见。正确识别了 `on_error` lambda 日志记录修复，并建议添加了 WiFi RSSI 传感器。 人类的好奇心、毅力、烙铁与 AI 辅助的结合，将一块完全没有文档的 eBay 神秘板子变成了一份完全文档化、社区可用的 ESPHome 配置文件。 如果你正尝试对另一块无文档板子进行类似操作，这里可行的方法是： 1. 提取并分析出厂固件二进制文件 2. 捕获启动日志以识别 SKU/板子 3. 与开源固件仓库进行交叉引用 4. 系统化 GPIO 扫描——按钮用 ADC，PIR 用数字输入，LED 用输出 5. 迭代，迭代，再迭代 ## 许可证 MIT —— 自由使用，欢迎注明出处但并非必须。
