HermannBjorgvin/Clawdmeter

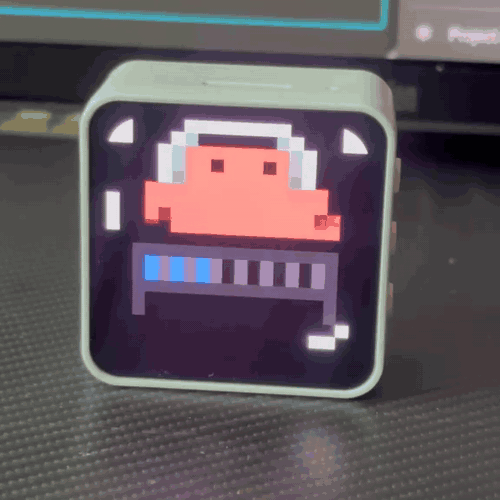

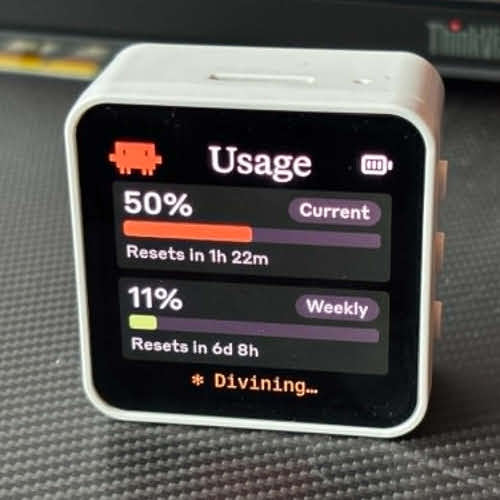

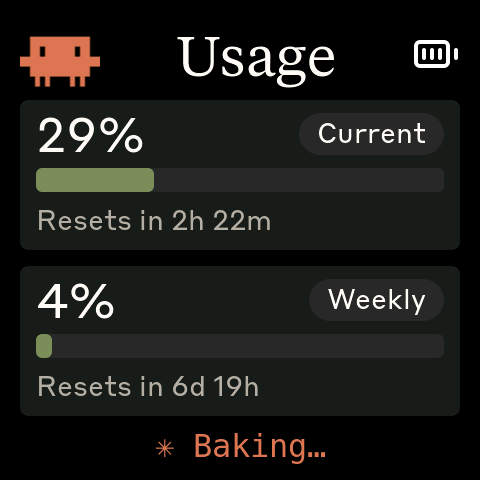

# Clawdmeter 我为自己桌面制作的一个小型 ESP32 仪表盘，用于随时了解 Claude Code 的使用情况。 它运行在 [Waveshare ESP32-S3-Touch-AMOLED-2.16](https://www.waveshare.com/esp32-s3-touch-amoled-2.16.htm?&aff_id=149786) 以及其他几个替代开发板上，并通过蓝牙配对。启动屏幕会播放像素风 Clawd 动画，随着你的使用率上升，动画会变得更加忙碌。两侧的按钮会通过 BLE HID 发送 Space 和 Shift+Tab，作为 Claude Code 的语音模式和模式切换快捷键。 | 用量计 | Clawd 动画屏幕 | | :-----------------------------------: | :----------------------------------------------: | |  |  | Clawd 动画来自 [claudepix](https://claudepix.vercel.app)，即 [@amaanbuilds](https://x.com/amaanbuilds) 的像素风 Clawd 精灵图库，快去看看吧，非常可爱。 ## 屏幕 设备开机后会进入启动动画。点击屏幕上的任意位置可切换到用量视图；再次点击即可返回启动动画。 | 启动动画 | 用量 | | :-------------------------------: | :-----------------------------: | |  |  | | 启动动画；随时触摸切换 | 会话和每周使用率 | 在显示启动动画时，中间的（PWR）按钮可以循环切换动画。**长按电源按钮 3 秒然后松开，可使设备进入配对模式** —— 这会清除已保存的蓝牙绑定并重新广播。固件还会在当前使用率分组内，每 20 秒自动轮播动画，因此在启动动画上停留很长时间也不会只是循环播放同一个 Clawd。 ## 硬件 开箱即支持的开发板： - [Waveshare ESP32-S3-Touch-AMOLED-2.16](https://www.waveshare.com/esp32-s3-touch-amoled-2.16.htm?&aff_id=149786) - [Waveshare ESP32-C6-Touch-AMOLED-2.16](https://www.waveshare.com/esp32-c6-touch-amoled-2.16.htm?&aff_id=149786) - [Waveshare ESP32-S3-Touch-AMOLED-1.8](https://www.waveshare.com/esp32-s3-touch-amoled-1.8.htm?&aff_id=149786) - [Waveshare ESP32-C6-Touch-AMOLED-1.8](https://www.waveshare.com/esp32-c6-touch-amoled-1.8.htm?&aff_id=149786) - [Waveshare ESP32-S3-Touch-AMOLED-2.06](https://www.waveshare.com/esp32-s3-touch-amoled-2.06.htm?&aff_id=149786) **移植到其他开发板：**该固件是一个轻量的 HAL，在 `firmware/src/boards/` 下有针对各开发板的独立文件夹。只需放入一个新文件夹和新的 PlatformIO 环境配置 —— `main.cpp`、`ui.cpp` 和 `splash.cpp` 无需任何修改。有关详细操作指南，请参阅 [`docs/porting/adding-a-board.md`](docs/porting/adding-a-board.md)；有关移植必须实现的接口，请参阅 [`docs/porting/hal-contract.md`](docs/porting/hal-contract.md)。 ## 前置条件 - Linux（已在 Ubuntu 上测试）、macOS 或 Windows 10/11 - [PlatformIO CLI](https://docs.platformio.org/en/latest/core/installation/index.html) - Linux：`curl`、`bluetoothctl`、`busctl`（BlueZ Bluetooth 协议栈） - macOS：`python3`（安装程序将设置包含 `bleak` 和 `httpx` 的 venv） - Windows：`python3` 3.11+（安装程序将设置包含 `bleak`、`httpx` 和 `pystray` 的 venv） - 带有活跃订阅的 Claude Code ## macOS 安装说明 macOS 主机端的组件 —— Python 守护进程、LaunchAgent 和烧录助手 —— 由 [Chris Davidson (@lorddavidson)](https://github.com/lorddavidson) 移植。感谢 Chris！ ### 烧录固件 ``` ./flash-mac.sh waveshare_amoled_216 # auto-detects /dev/cu.usbmodem* ./flash-mac.sh waveshare_amoled_18 /dev/cu.usbmodem1101 # or pass an explicit USB serial port ``` 必须提供开发板环境名称。直接运行不带参数的 `./flash-mac.sh` 即可查看可用的环境（从 `firmware/platformio.ini` 中提取）。 ### 配对设备 烧录完成后，打开**系统设置 → 蓝牙**，点击 "Clawdmeter" 旁边的*连接*。守护进程仅会连接到此 Mac 已配对/连接的外设 —— 它绝不会扫描附近的设备 —— 因此只要在这里连接成功，守护进程就会在下次轮询（约 60 秒）时识别到它。 ### 安装守护进程 守护进程会从 macOS 钥匙串（服务名 `Claude Code-credentials`）中读取你的 Claude OAuth token，每 60 秒轮询一次使用情况，并通过 BLE 将其推送到显示屏。 ``` ./install-mac.sh ``` 安装程序会在 `daemon/.venv/` 中创建一个 Python venv，安装 `bleak` 和 `httpx`，将 LaunchAgent 渲染到 `~/Library/LaunchAgents/com.user.claude-usage-daemon.plist` 并加载它。首次运行将以交互方式启动，以便 macOS 弹出蓝牙权限提示。 常用命令： ``` launchctl list | grep claude-usage # check it's running tail -F ~/Library/Logs/claude-usage-daemon.out.log # live logs launchctl unload ~/Library/LaunchAgents/com.user.claude-usage-daemon.plist # stop launchctl load -w ~/Library/LaunchAgents/com.user.claude-usage-daemon.plist # start ``` ## Linux 安装说明 ### 烧录固件 ``` ./flash.sh waveshare_amoled_216 # defaults to /dev/ttyACM0 ./flash.sh waveshare_amoled_18 /dev/ttyACM1 # or pass an explicit USB serial port ``` 必须提供开发板环境名称。直接运行不带参数的 `./flash.sh` 即可查看可用的环境（从 `firmware/platformio.ini` 中提取）。 ### 配对设备 烧录完成后，设备将以 "Clawdmeter" 的名义进行广播。只需配对一次： ``` # 扫描设备 bluetoothctl scan le # 当出现 "Clawdmeter" 时，进行配对并信任 bluetoothctl pair F4:12:FA:C0:8F:E5 # use your device's MAC bluetoothctl trust F4:12:FA:C0:8F:E5 ``` 如果需要重新配对，长按电源按钮 3 秒后松开 —— 设备将清除已保存的绑定并重新广播。 ### 安装守护进程 守护进程每 60 秒轮询一次你的 Claude 使用情况，并通过 BLE 将其发送到显示屏。 ``` ./install.sh systemctl --user start claude-usage-daemon ``` 检查状态：`systemctl --user status claude-usage-daemon` 查看日志：`journalctl --user -u claude-usage-daemon -f` ## Windows 安装说明 原生运行在 Windows 上 —— 无需 WSL。系统托盘应用会轮询你的使用情况并通过 BLE 推送数据，且会在登录时自动启动。 ### 前置条件 - **原生 Windows**（非 WSL）。 - 来自 [python.org](https://www.python.org/downloads/) 的 **Python 3.11+** —— 安装时请勾选*“将 python.exe 添加到 PATH”*。 - 已安装 **Claude Code**，并已完成 `claude login`。token 将从 `%USERPROFILE%\.claude\.credentials.json` 中读取（备选路径依次为 `%LOCALAPPDATA%\Claude\` 和 `%APPDATA%\Claude\`）。 - 仓库需位于**原生 Windows 路径**下（例如 `%USERPROFILE%\Clawdmeter`），**不能**是 `\\wsl$` 共享路径 —— 安装程序会拒绝 WSL 路径。 ### 烧录固件 ``` pio run -d firmware -e waveshare_amoled_216 -t upload --upload-port COM5 # use your device's COM port ``` 运行不带环境参数的 `pio run -d firmware` 以查看可用的开发板环境。 ### 配对设备 该设备是一个绑定的 BLE HID 键盘，只需配对一次：**设置 → 蓝牙和其他设备 → 添加设备 → 蓝牙**，然后选择 "Clawdmeter"。**必须**进行配对 —— 这会启用物理按钮并保持持久连接（即使在守护进程退出后，设备也会继续显示你上次同步的使用情况）。若要取消配对，请使用**移除设备**（这将禁用按钮）。 ### 安装守护进程（推荐） 在 PowerShell 中从仓库根目录运行： ``` powershell -ExecutionPolicy Bypass -File install-windows.ps1 ``` 这将创建一个 venv，从仓库内的 requirements 文件安装 `bleak`/`httpx`/`pystray`/`Pillow`（无需网络下载），注册一个用户级的开机自启项（`HKCU\…\Run`，无需管理员权限），并无头启动托盘应用（无控制台窗口）。 ### 改为手动运行（可选） ``` python -m venv .venv .venv\Scripts\Activate.ps1 # if blocked: Set-ExecutionPolicy -Scope CurrentUser RemoteSigned, then retry pip install -r daemon\requirements-windows.txt python daemon\claude_usage_daemon_windows.py # runs in the foreground; Ctrl+C to stop ``` ### 托盘图标和菜单 图标角落的气泡会显示状态 —— **绿色**表示已连接，**琥珀色**表示扫描中，**红色**表示错误 —— 鼠标悬停时会显示状态（`已连接 · 上次更新 HH:MM`）。进入错误状态（例如 token 过期）时会触发一次通知。右键点击可打开菜单： - **状态标题** —— 实时状态 + 上次同步时间。 - **开机自启** —— 开启/关闭自启动。 - **退出** —— 干净地停止守护进程；保留 Windows 的配对状态（设备会保留上次的读数）。 ### 日志和故障排除 ``` Get-Content $env:LOCALAPPDATA\Clawdmeter\daemon.log -Tail 30 # view logs reg delete "HKCU\Software\Microsoft\Windows\CurrentVersion\Run" /v Clawdmeter /f # remove autostart ``` | 症状 | 修复方法 | |---------|-----| | `找不到设备` | 给设备开机；确保其在范围内并已配对。 | | `token 过期`提示 / `API HTTP 401` | 重新运行 `claude login`，然后重启守护进程。 | | `连接失败` | 在设置中关闭再打开 Windows 蓝牙。 | | `警告：正在 Linux/WSL 下运行` | 请在原生 PowerShell 窗口中运行，而不是在 WSL shell 中。 | ## 工作原理 1. 守护进程读取你的 Claude Code OAuth token —— 在 macOS 上是从 macOS 钥匙串（服务名 `Claude Code-credentials`）读取，在 Linux 上是从 `~/.claude/.credentials.json` 读取（在 Windows 上则是从 `%USERPROFILE%\.claude\.credentials.json` 读取）。 2. 它会向 `api.anthropic.com/v1/messages` 发起一次极简的 API 调用 —— 基本上只消耗 1 个 token 的 Haiku，几乎是免费的。 3. 使用率数据直接从响应头中提取（`anthropic-ratelimit-unified-5h-utilization` 等字段）。 4. 守护进程通过 BLE 连接到 ESP32，并将 JSON payload 写入 GATT RX 特征值。 5. 固件对其进行解析并更新 LVGL 仪表盘。 6. 固件还会跟踪 5 分钟窗口内会话百分比的变化率，并从匹配的情绪分组中选择启动动画。 7. 两侧的按钮独立于上述所有过程 —— 它们直接向配对的主机发送 Space 和 Shift+Tab，作为 BLE HID 键盘输入。 ## 物理按钮 开发板侧面有三个按钮。左右按钮发送 HID 按键；中间的（PWR）按钮用于循环切换启动动画，长按 3 秒可触发配对模式。 | 按钮 | GPIO | 功能 | | ---------------- | ------------ | -------------------------------------------------------------- | | **左** | GPIO 0 | 长按发送 Space（Claude Code 语音模式按键通话） | | **中** (PWR) | AXP2101 PKEY | 启动画面下：循环切换动画。长按 3 秒 + 松开：配对模式 | | **右** | GPIO 18 | 按下发送 Shift+Tab（Claude Code 模式切换） | Space 和 Shift+Tab 作为标准的 BLE HID 键盘报告发送，因此它们会在配对主机上当前具有焦点的任何窗口中触发 —— 不仅仅是 Claude Code。 ## BLE 协议 该设备在标准的 HID 键盘服务之外，还提供了一个自定义的 GATT 服务： | | UUID | | -------------------------- | -------------------------------------- | | **数据服务** | `4c41555a-4465-7669-6365-000000000001` | | RX 特征值 (写入) | `4c41555a-4465-7669-6365-000000000002` | | TX 特征值 (通知) | `4c41555a-4465-7669-6365-000000000003` | | **HID 服务** | `00001812-0000-1000-8000-00805f9b34fb` | JSON payload 格式（写入到 RX）： ``` { "s": 45, "sr": 120, "w": 28, "wr": 7200, "st": "allowed", "ok": true } ``` 字段说明：`s` = 会话百分比，`sr` = 会话重置（分钟），`w` = 每周百分比，`wr` = 每周重置（分钟），`st` = 状态，`ok` = 成功标志。 ## 重新编译字体 `firmware/src/font_*.c` 文件是预编译的 LVGL 位图字体。 ``` npm install -g lv_font_conv ``` 使用 `--no-compress`（LVGL 9 必需）逐个生成它们（一次只能生成一个 —— `lv_font_conv` 不支持循环调用）： ``` # Tiempos Text (标题，56px) lv_font_conv --font assets/TiemposText-400-Regular.otf -r 0x20-0x7E \ --size 56 --format lvgl --bpp 4 --no-compress \ -o firmware/src/font_tiempos_56.c --lv-include "lvgl.h" # Styrene B (大数字 48，面板标签 28，小文字 24，最小 20) for size in 48 28 24 20; do lv_font_conv --font assets/StyreneB-Regular.otf -r 0x20-0x7E \ --size $size --format lvgl --bpp 4 --no-compress \ -o firmware/src/font_styrene_${size}.c --lv-include "lvgl.h" done # DejaVu Sans Mono (32px，带 spinner Unicode 字符) lv_font_conv --font assets/DejaVuSansMono.ttf \ -r 0x20-0x7E,0xB7,0x2026,0x2722,0x2733,0x2736,0x273B,0x273D \ --size 32 --format lvgl --bpp 4 --no-compress \ -o firmware/src/font_mono_32.c --lv-include "lvgl.h" ``` **重要：** `lv_font_conv` v1.5.3 输出的是 LVGL 8 格式。每个生成的文件都必须经过修补才能兼容 LVGL 9： 1. 移除 `font_dsc` 和 font struct 周围的 `#if LVGL_VERSION_MAJOR >= 8` 保护宏 2. 从 `font_dsc` 中移除 `.cache` 字段 3. 在 font struct 中添加 `.release_glyph = NULL`, `.kerning = 0`, `.static_bitmap 0` 4. 在 font struct 中添加 `.fallback = NULL`, `.user_data = NULL` 如果不进行这些修补，字体虽然可以编译，但渲染时将不可见。 ## 转换 Lucide 图标 UI 使用了一小组 [Lucide](https://lucide.dev) 图标（蓝牙 + 电池状态），它们已被转换为 LVGL 的 RGB565 / RGB565A8 C 数组。 ``` node tools/png_to_lvgl.js assets/icon_bluetooth_48.png icon_bluetooth_data ICON_BLUETOOTH_WIDTH ICON_BLUETOOTH_HEIGHT ``` 默认的着色为白色（`0xFFFFFF`）；Lucide 的 PNG 图片本身是黑色透明背景的，如果不进行着色，在深色 UI 中将无法看见。对于像 Logo 这样已经有颜色的图形，请传入 `--no-tint` 参数。电池图标使用 RGB565A8（Alpha 通道），以便它们在启动动画上能干净地混合；其余图标则是在面板颜色上直接烘焙为 RGB565。将转换器的输出粘贴到 `firmware/src/icons.h` 中。 ## 启动动画 这些动画来自于 [claudepix.vercel.app](https://claudepix.vercel.app)， 一个 Clawd 精灵图库。`tools/scrape_claudepix.js` 会在 Node VM 中执行 该网站的 JavaScript 以提取帧数据和调色板，然后 `tools/convert_to_c.js` 会将所有内容转换为 RGB565 C 数组并写入 `firmware/src/splash_animations.h`。 如需重新拉取（例如当源图库更新时）： ``` node tools/scrape_claudepix.js node tools/convert_to_c.js pio run -d firmware -t upload ``` 详情请参阅 `tools/README.md`。 ## 致谢 - 像素风 Clawd 动画由 [@amaanbuilds](https://x.com/amaanbuilds) 制作，源自 [claudepix.vercel.app](https://claudepix.vercel.app)。帧数据和调色板由 `tools/` 中的工具进行抓取和转换。 - Lucide 图标集（[lucide.dev](https://lucide.dev)，MIT 协议），用于蓝牙和电池 UI 图形。 - Anthropic 品牌字体（Tiempos Text, Styrene B） —— 请参阅下方的许可警告。 ## 许可灰色地带警告 本仓库中的软件使用并遵循了 Anthropic 的品牌指南，并使用了 Anthropic 拥有许可的相同专有字体，但本软件的使用并未获得许可，同时还使用了 Anthropic 的资产（如受版权保护的 Clawd 吉祥物）。因此，尽管本仓库中的代码是非专有的，但我本人不会将其按 copyleft 许可授权，因为本仓库包含专有字体和受版权保护的资产。如果您 fork 或复制本仓库中的代码，请注意这一点。**特此警告！**
