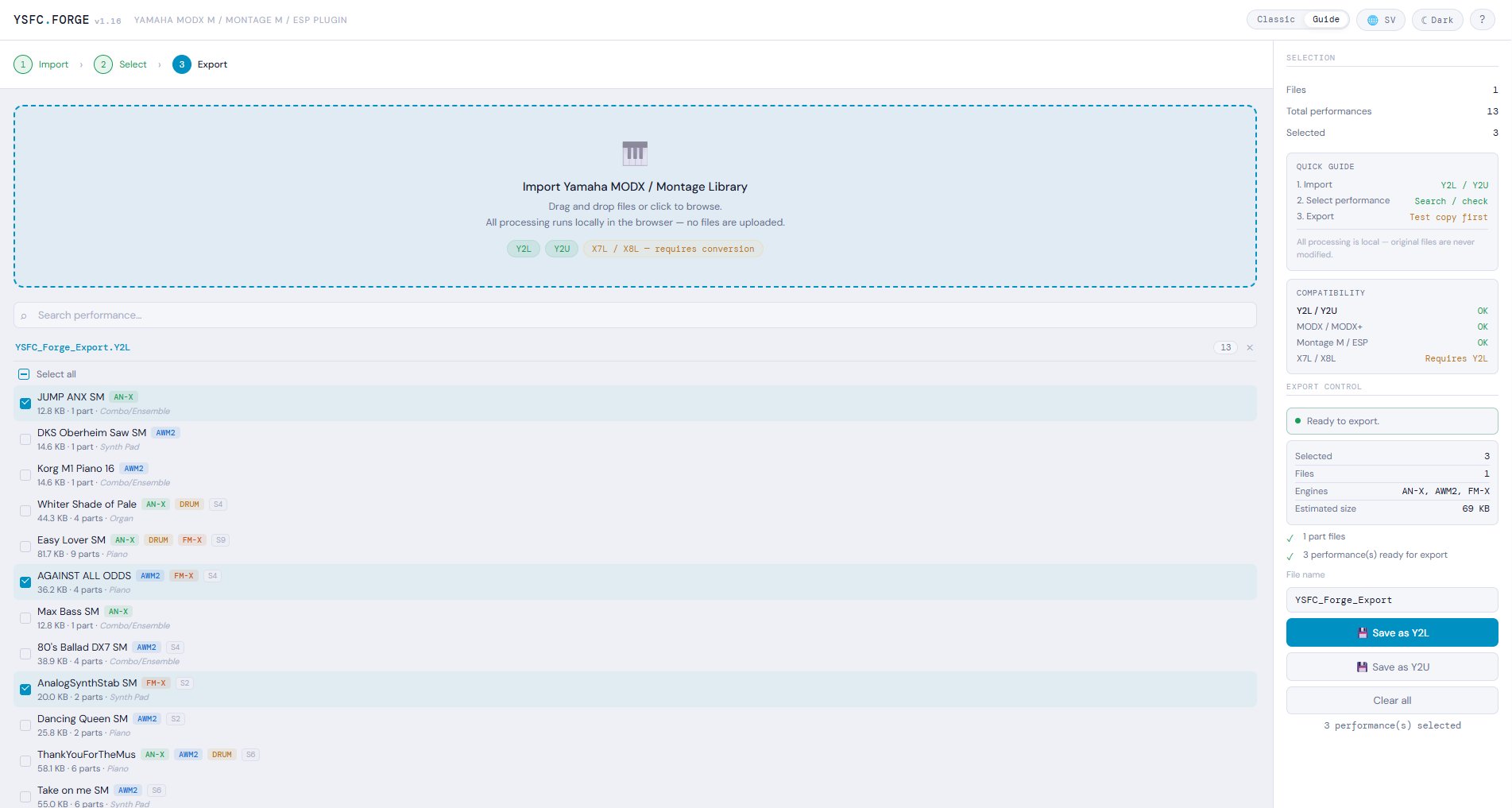

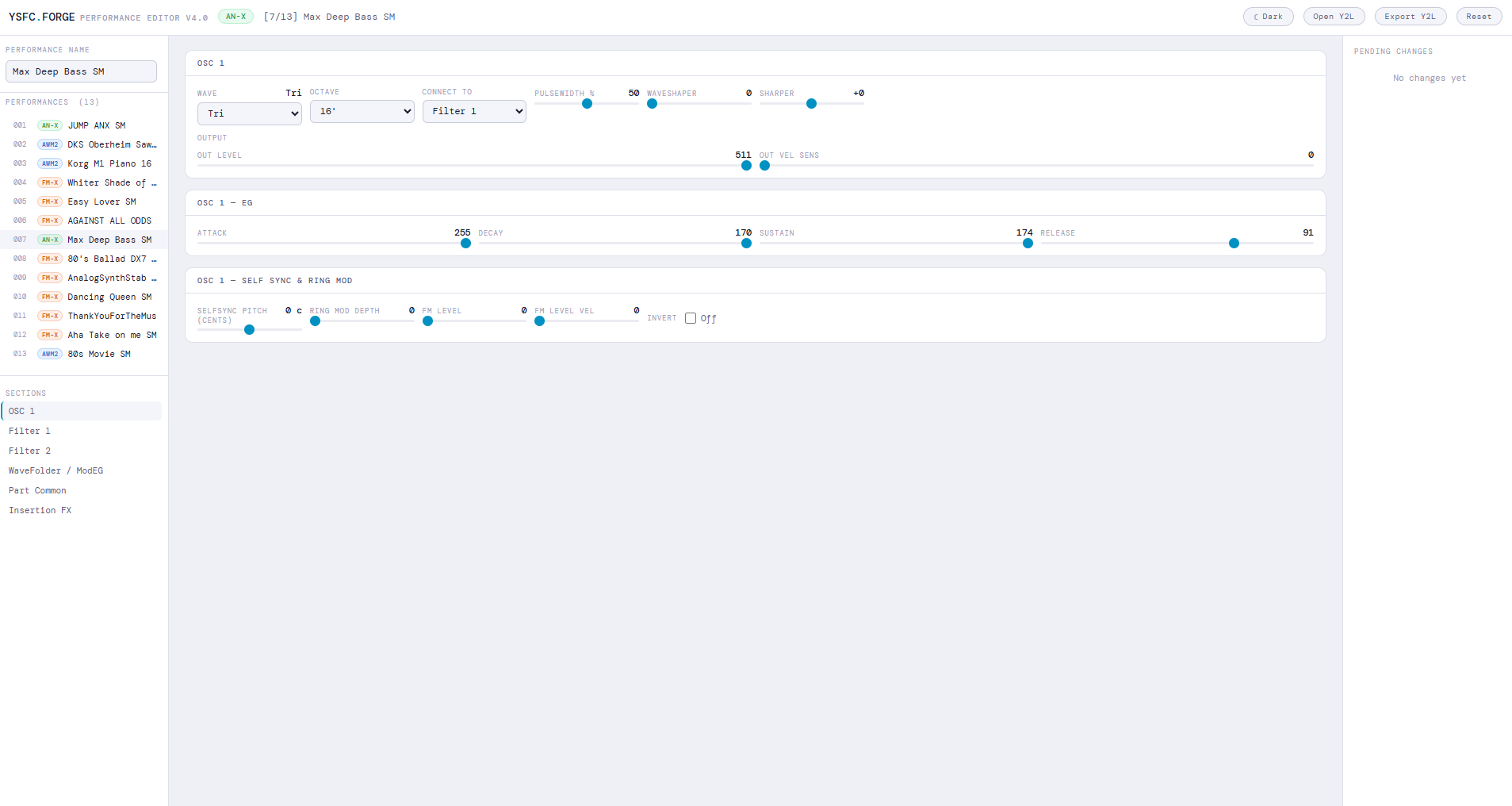

# YSFC Forge **基于浏览器的开源工具，专为 Yamaha MODX M / ESP Plugin / Montage M 演出文件设计** 逆向工程工具，适用于 Yamaha MODX M / ESP Plugin / Montage M 演出文件。 **完全通过对 Yamaha 未公开文件格式的二进制分析从零开始构建。** 在任何现代浏览器中打开 HTML 文件。直接在浏览器中拖放、合并、编辑并导出 `.Y2L` / `.Y2U` 文件。 无需安装。 无需上传至云端。 一切均在您的计算机本地运行。 ## 什么是 YSFC Forge？ YSFC Forge 是一个开源生态系统，用于探索、编辑和转换 Yamaha MODX M / ESP Plugin / Montage M 演出文件。 该项目结合了： - 音色库管理工作流 - 演出编辑 - 二进制逆向工程 - 跨合成器转换 - 参数映射 - 基于浏览器的工具集 - 优先离线的工作流 - 技术文档与归档 YSFC Forge 完全通过对 Yamaha 未公开文件格式的二进制分析从零开始构建。 ## 为什么会有这个项目 Yamaha MODX M / ESP Plugin / Montage M 文件格式在很大程度上是未公开的。 创建 YSFC Forge 的目的是为了： - 理解内部的二进制结构 - 构建现代的基于浏览器的工具集 - 简化演出管理 - 探索跨合成器转换的工作流 - 创建 Yamaha 从未发布过的工具 - 让高级编辑能够在离线状态下进行 ## 🎛 工具集 🎛 核心工具 | 工具 | 文件 | 功能说明 | |------|------|-------------| | **Forge Librarian** | `tools/ysfc_forge_v1.19.html` | 将多个 Y2L/Y2U 文件中的演出合并为一个文件并导出 | | **Performance Editor** | `tools/ysfc_performance_editor_v3.html` | 直接在浏览器中编辑 FM-X、AWM2 和 AN-X 参数 | 🔄 转换器 | 工具 | 文件 | 功能说明 | |---------|-----|-------------| | **DIVA Patch Translator** | `translators/ysfc_diva_h2p_converter_v2_15.html` | 分析 DIVA 音色并将其转换为 Y2L/Y2U 文件，随后加载到 Yamaha MODX M / ESP Plugin / Montage M 中 | | **Vital Patch Translator** | `translators/ysfc_vital_converter_v4_12.html` | 分析 Vital 音色并将其转换为 Y2L/Y2U 文件，随后加载到 Yamaha MODX M / ESP Plugin / Montage M 中 | | **Synth1 Patch Translator** | `translators/ysfc_synth1_converter_v5_12.html` | 分析 Synth1 音色并将其转换为 Y2L/Y2U 文件，随后加载到 Yamaha MODX M / ESP Plugin / Montage M 中 | 🧰 实用工具 | 工具 | 文件 | 功能说明 | |---------|-----|-------------| | **ESP Librarian** | `utilities/ysfc_esp_librarian_v7.html` | 独立原型音色库管理器，用于合并演出 | | **Smart Performance Name Compressor** | `utilities/ysfc_smart_name_compressor.html` | 独立原型工具，用于轻松实现 Yamaha MODX M 演出的标准化命名规范 | | **Synth Converter** | `utilities/ysfc_synth_converter.html` | 在不同格式（8种以上）之间转换 DIVA、Vital 和 Synth1 音色 | ## 📸 截图 *Forge Librarian — 拖放 Y2L 文件，选择演出，然后导出*  *Performance Editor — 带有算法图的 FM-X 运算器编辑器*  *ESP Librarian — 带有引擎检测和依赖摘要的演出列表*  *DIVA Patch Translator — 将 DIVA 音色转换为 Y2L/Y2U 文件及其他文件格式（另见 Vital Patch Translator 和 Synth1 Patch Translator）*  ## 🚀 快速开始 ### 从多个文件合并演出 1. 下载 `tools/ysfc_forge_v1.19.html` 2. 在浏览器中打开它 3. 拖放您的 `.Y2L` 或 `.Y2U` 文件 4. 选择所需的演出 5. 点击 **Save as Y2L** 或 **Save as Y2U** 6. 在 MODX M / Montage M 中导入导出的文件 ### 编辑演出 1. 下载 `tools/ysfc_performance_editor_v3.html` 2. 在浏览器中打开它 3. 点击 **Open Y2L** 并选择一个文件 4. 从左侧面板选择一个部分（运算器、滤波器、LFO 等） 5. 使用滑块调整参数 6. 点击 **Export Y2L** 进行保存 # 🔬 逆向工程状态 | 区域 | 覆盖率 | |---|---| | FM-X 运算器 | ~100% | | FM-X PEG | 100% | | FM-X LFO | 100% | | AWM2 | ~95% | | AN-X | ~99% | | Motion Sequencer | 100% | | Arp Common | 100% | | FX Types | 57 个已验证 | | 已映射参数总数 | ~668 | 详细的参数表和二进制文档可在以下文件中找到： `docs/YSFC_FORGE_FULL_CONTEXT_v10.md` # ⚙ 支持的硬件与格式 | | 支持 | |-|---------| | MODX M | ✅ 主要目标 | | ESP plugin | ✅ | | Montage M | 可能兼容 — 尚未全面测试 | | `.Y2L` (Library 文件) | ✅ | | `.Y2U` (User 文件) | ✅ 二进制格式完全一致 — 仅扩展名不同 | | `.X7L` / `.X8L` | ✅ 作为合并源（不能作为导出容器） | ### 引擎 | 引擎 | 音色库管理器 | 音色编辑器 | |--------|-----------|--------------| | FM-X | ✅ | ✅ 全部 8 个运算器、算法、PEG、LFO、滤波器、FM Color | | AWM2 | ✅ | ✅ 元素、滤波器、AEG、波形编号 | | AN-X | ✅ | ✅ OSC、滤波器 1/2、WaveFolder、ModEG | | DRUM | 可检测 | — | # 🧠 技术亮点 - ~668 个已映射参数 - 经过二进制验证的偏移量 - 完整的 Y2L/Y2U 容器文档 - 基于浏览器的序列化工作流 - 逆向工程的 FX 索引表 - 多引擎参数解析 - 优先离线的架构 # 🔒 理念 YSFC Forge 的设计围绕以下几点： - 优先离线的工作流 - 无遥测数据 - 浏览器原生工具 - 开放的逆向工程 - 人类可读的工具 - 仅本地处理 ## 工作原理 YSFC 二进制格式（`.Y2L`, `.Y2U`）**并未被 Yamaha 官方公开记录**。本项目中的每一个参数偏移量都是通过二进制差分分析发现的： 1. 从 MODX M 硬件或 ESP 插件导出一个已知更改了某个参数的测试文件 2. 将其与基线文件逐字节进行比较 3. 记录偏移量、编码方式和取值范围 4. 重复以上步骤 — 进行了 74 轮以上的测试，涵盖了大约 668 个已记录的参数字段 最终成果是 **Serializer v6** — 这是一个经验证的参数映射，覆盖了 FM-X、AWM2 和 AN-X 引擎中大约 99% 的可编辑参数。 ### 主要发现 - `Y2L` 和 `Y2U` 在字节上是完全一致的 — 仅文件扩展名会改变 ESP 显示导入对话框的方式 - 演出名称：字节 `perf[4:20]`，以空字符结尾。字节 `perf[20:24]` 包含波形采样 (waveform samples) 的 flash 地址 — 请勿将此区域填零。请参阅下面的 blob 格式说明 - 场景数量：`perf[6695]`，范围 1–8 - AWM2 滤波器 EG（Attack/Decay/Sustain/Release）**仅存在于 Part 级别**，而不是每个元素都有 - AN-X PitchEGDepth 编码：`raw = round(UI_cent × 247/4800) + 247`，范围 ±4800 音分 - 扩展包检测：如果任何 AWM2 元素中的 `waveformNumber > 256`，则意味着该演出需要合成器上安装了 Y2E 扩展包 ### Blob 格式说明 — 第三方库文件 紧跟在演出名称之后的字节（`blob[null_pos+1:24]`）必须格式正确，MODX 才能在加载文件时不出现“存储读写错误”(Storage read/write error)。具体而言： - `blob[null_pos+1:20]` 必须用零填充 - `blob[20:24]` 必须包含正确的波形 flash 地址（`0x15bcXXXX`），如果没有引用 ROM 采样，则为 `0x00000000` 直接从 Yamaha MODX M / ESP Plugin 导出的文件总是具有正确的值。来自第三方来源的库文件这些字节中可能包含旧的占位符值。Forge Librarian 和 ESP Librarian 都会在导出时应用 `sanitizePerfBlob()` 自动纠正此问题。 ### 参数覆盖范围 下表计算了所有部分中**独立的参数字段**数量。 FM-X OP 字段（每个运算器）仅计算一次 — 相同的 29 个字段在所有 8 个运算器中重复。 AWM2 Element 字段计算为所有 8 个元素的总数。 | 引擎 / 部分 | 字段数 | 备注 | 覆盖率 | |-----------------|--------|-------|----------| | FM-X — OP (每个运算器 × 8) | 29 | Coarse, Fine, Detune, AEG, PEG, Level, Spectral Form… | 100% | | FM-X — Part PEG | 16 | Pitch EG 电平与时间 | 100% | | FM-X — Part LFO 1st | 11 | Wave, Speed, Delay, Fade, KeyOnReset… | 100% | | FM-X — Part LFO 2nd | 8 | Wave, Speed (Normal/Extended), Phase, Delay… | 100% | | FM-X — Part Common | 15 | Algorithm, Feedback, Filter, FM Color, Volume… | 100% | | AWM2 — Element (共 8 个元素) | 150 | Waveform, AEG, Filter, Pan, 各元素的 Vel limits | ~95% | | AWM2 — Part | 26 | Filter EG, AEG Offset, Volume, AT Register… | 100% | | AN-X — Part | ~132 | OSC 1–3, Filter 1–2, WaveFolder, ModEG, EGs… OSC1 100% ★ | ~99% | | Insertion FX | 57 | 57 种已验证的 FX 类型 (THRU → Wave Folder) | 100% | | Controller Assign | 8 | Source, Destination, Curve, Polarity (Part + Perf) | 100% | | Performance Common | 10 | Name, Volume, Pan, Portamento… | 100% | | Scene metadata | 2 | 场景数, 上次活动场景 | 100% | | AfterTouch Register | 2 | Switch, Destination (Pitch / Filter Cutoff) | 100% | | SuperKnob + Assign values | 20 | SuperKnob 值, Assign1-8 值及开关 | 100% | | Assign positioners | 25 | 每个 assign 的 Left/Mid/Right 位置，MidPos enable | 100% | | Arp Common | 34 | Loop, Hold, Unit, NoteLimit, VelLimit, Swing, Octave… | 100% | | Motion Sequencer (4 条轨道) | 116 | LaneSwitch, Speed, Sync, Delay, FadeIn, Pulse A/B… | 100% | | Metadata flags | 4 | ArpMaster, MSMaster, Part seq/arp 状态字段 | 100% | | **总计** | **~668** | | **~99%** | **尚未详细映射的内容：** - 场景参数快照（每个场景存储的参数值） - Smart Morph - FM-X 第二 LFO 深度矩阵 (`abs=12547+`) - AN-X OSC1 现 100% 映射 — 所有字段均已解析 (步骤 74) ## 仓库结构 ``` ysfc-forge/ ├── tools/ │ ├── ysfc_forge_v1.19.html # Librarian / merge tool │ ├── ysfc_performance_editor_v3.html # Patch editor (FM-X, AWM2, AN-X) ├── translators/ │ └── ysfc_diva_h2p_converter_v2_15.html # Convert DIVA patches │ └── ysfc_vital_converter_v4_12.html # Convert Vital patches │ └── ysfc_synth1_converter_v5_12.html # Convert Synth1 patches ├── utilities/ │ └── ysfc_esp_librarian_v7.html # Prototype librarian │ ├── ysfc_smart_name_compressor.html # Easy standardized naming conventions │ ├── ysfc_synth_converter.html # Convert patches ├── serializer/ │ ├── ysfc_serializer_v6.py # Python parameter constants (v6) │ └── ysfc_fx_type_index.py # Insertion FX type index ├── docs/ │ ├── readme_svensk_version.txt # Information in Swedish │ ├── YSFC_FORGE_FULL_CONTEXT_v10.md # Full technical documentation │ ├── YSFC_FORGE_FULL_CONTEXT_v10_svensk_version.md # Full technical documentation (Swedish) │ ├── ysfc_parameterbetyg_v7_en.txt # Parameter ratings and offsets │ ├── ysfc_parameterbetyg_v7_svensk_version.txt # Parameter ratings and offsets (Swedish) └── README.md ``` ## 技术文档 详细的参数表、编码公式和二进制分析笔记位于 [`docs/YSFC_FORGE_FULL_CONTEXT_v10.md`](docs/YSFC_FORGE_FULL_CONTEXT_v10.md)。 Python 序列化器 (`serializer/ysfc_serializer_v6.py`) 包含所有经验证的绝对偏移量、编码类型和默认值作为命名常量 — 如果您想构建自己的工具，这会非常有用。 ### 编码参考（精选） | 类型 | 公式 | |------|---------| | direct u8 | `raw = value` | | center=64 | `raw = value + 64` | | center=128 | `raw = value + 128` | | AN-X PulseWidth | `raw = round(pct × 256/100)` | | AN-X SelfSyncPitch | `raw = round(UI/25) + 256` | | AN-X Filter FEGDepth | `raw = round(UI/50) + 256`，范围 ±12700 音分 | | AN-X PitchEGDepth | `raw = round(UI_cent × 247/4800) + 247`，范围 ±4800 音分 | | AN-X Assign / SuperKnob value | u16 little-endian，默认值=512 | | FM-X algorithm | `raw = algo − 1` | | FM-X OP detune | `raw = value + 15` | | InsA/B TypeIndex | `lo = idx & 0x7F`，`hi = (idx >> 7) & 0x7F` | | Waveform number | u16 little-endian，从 1 开始 | # ⚠ 已知限制 - **采样与波形** — 本工具用于合并演出。独立的用户波形扩展不能自动处理（尽管 ESP Librarian 会追踪 EWFM/DWFM 的依赖关系）。 - **X7L / X8L 作为容器** — 这些格式不能用作导出容器。请先将它们加载到您的合成器中并导出为 Y2L。 - **Montage M (原版)** — 格式可能与 MODX M 完全相同。未经测试。 - **场景参数快照** — 可以检测到场景数 (`perf[6695]`)，但每个场景的参数快照数据尚未完全映射。 - **Smart Morph** — 未映射。 - **多部分演出** — 引擎检测可以处理混合引擎的部分（如 AWM2 + FM-X 等），但音色编辑器目前仅显示第一个部分的引擎。 - **第三方库文件** — 来自其他来源的文件可能具有非标准的 blob 头值。Forge Librarian 会通过 `sanitizePerfBlob()` 自动纠正已知情况，但如果波形 flash 地址错误，不在修正表中的演出可能仍然无法加载。 ## 免责声明 本项目不隶属于、不受认可于、也不受赞助于 Yamaha 公司。MODX M、ESP plugin、Montage M 及相关产品名称为 Yamaha 公司的商标。对该文件格式进行逆向工程仅出于互操作性目的。使用风险自负，请始终备份您的原始文件。 ## 许可证 MIT — 详见 [LICENSE](LICENSE)
