aaroncorvo/otlab

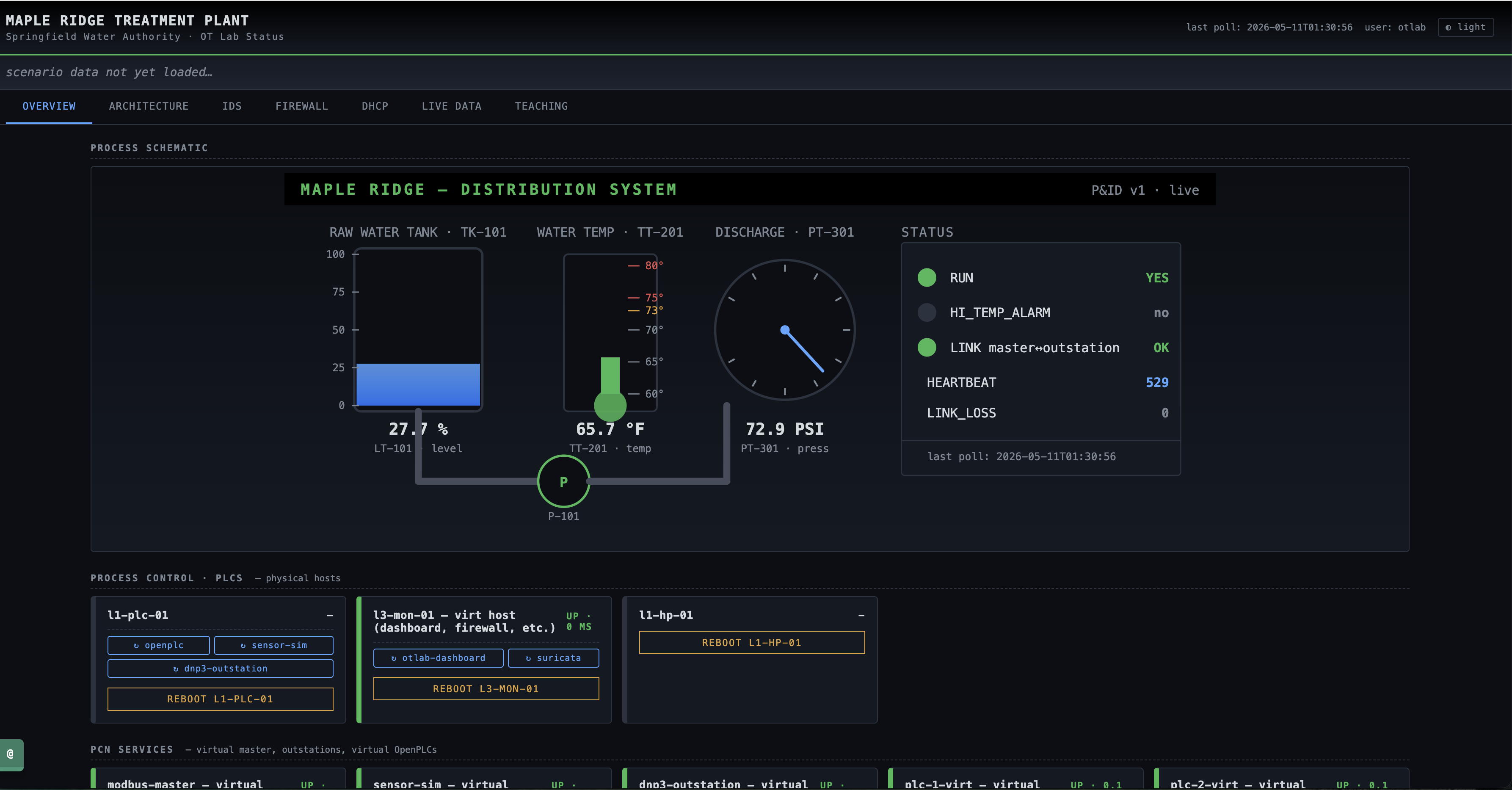

# OTLab — 单块树莓派上的 ICS 培训实验室  为 [ICS Village](https://icsvillage.com/) (DEF CON 活动村) 构建的工业控制系统动手实践培训实验室。在**单块树莓派**上以容器形式运行完整的 DMZ + 过程控制网架构——包括防火墙、DHCP、DNS、虚拟 PLC、Modbus + DNP3 子站、主站轮询循环、Suricata IDS 和操作员仪表板。 ``` ┌─────── operator browser ──────┐ │ │ ▼ │ ┌───────────── single Raspberry Pi 5 ──────────────────┐│ │ ││ │ ┌── DMZ · dmz-br0 · 192.168.75.0/24 (L3.5) ─────┐ ││ │ │ firewall · dhcp-dmz · OTLab Dashboard │ ││ ←─ https://:8000/ │ └───────────────┬─────────────────────────────────┘ ││ │ │ firewall conduit (iptables) ││ │ ┌── PCN · pcn-br0 · 10.20.30.0/24 (L1/L2) ─────┐ ││ │ │ firewall · dhcp-pcn · modbus-master │ ││ │ │ sensor-sim · dnp3-outstation │ ││ │ │ plc-1-virt · plc-2-virt (OpenPLC) │ ││ │ └─────────────────────────────────────────────────┘ ││ │ ││ │ + Suricata IDS sniffing pcn-br0 ││ │ + Cockpit / Portainer / EdgeShark admin UIs ││ └──────────────────────────────────────────────────────────┘│ │ │ └── wlan0 → internet ────────────────┘ ``` **一块 Pi。一个用于互联网的 wlan。仅此而已。** 其他一切都运行在容器中。 ## 您将获得 一个完整的 ICS / OT 安全教学环境，全部运行在单块 Pi 上： | 类别 | 内容 | |---|---| | **网络分段** | 工业 DMZ (L3.5) + 过程控制网络 (L1/L2)，由容器化的 iptables 防火墙通过 SNAT + DNS 转发强制执行 | | **DHCP / DNS** | 每个区域的 dnsmasq DHCP 及静态保留 · 集成到防火墙中的 DNS 转发器 · 记录所有查询以用于“防火墙处的 DNS 渗透”教学 | | **主站 / 子站循环** | `modbus-master` 容器以 10 Hz 频率轮询 `sensor-sim` —— 线路上传输的具有确定性、可观测的 Modbus TCP 流量 | | **OpenPLC** | 两个带有 Web UI（端口 `:8081`、`:8082`）的虚拟 OpenPLC 实例，用于 IEC 61131-3 点击实操课程 | | **DNP3** | 在端口 `:20000` 上运行的纯标准库实现的 DNP3 子站 | | **IDS** | Suricata 嗅探 `pcn-br0`，使用 OTLAB 规则检测来自非主站 IP 的 Modbus FC5/6/15/16 写入操作 + SSH 暴力破解检测 | | **仪表板** | 包含 7 个标签页的 Flask + 原生 JS 操作员界面：概览 · 架构 · IDS · 防火墙 · DHCP · 实时数据 · 教学 | | **管理界面** | Cockpit (Linux)，Portainer (Docker)，EdgeShark (浏览器中的实时数据包捕获) | ## 快速开始 — 从零开始配置单块 Pi 您需要：**一块带有 WiFi（用于连接互联网）的 Raspberry Pi 5（推荐 16 GB，8 GB 也可运行）**、一张 SD 卡或 NVMe 硬盘，以及一台位于同一网络中的操作员工作站（macOS 或 Linux 笔记本电脑）。 ``` # === 1. 在 SD/NVMe 上镜像全新的 Pi OS Lite (64-bit Bookworm) === # 在 Pi Imager → 高级 中：设置主机名 `l3-mon-01`，配置 WiFi， # 启用 SSH，设置用户名 + 密码。 # === 2. 从操作员工作站克隆此 repo === git clone https://github.com/aaroncorvo/otlab.git cd otlab # === 3. 将 ssh 密钥推送到新镜像的 Pi === ssh-copy-id @l3-mon-01.local # === 4. 引导程序 (创建 otadmin + otuser，安装 Docker，lab venv) === ./scripts/bootstrap-users.sh @l3-mon-01.local ./scripts/bootstrap-pi.sh otadmin@l3-mon-01.local ./scripts/bootstrap-l3-mon-role.sh otadmin@l3-mon-01.local # === 5. 部署 lab fabric === ./scripts/install-virtual-lab.sh otadmin@l3-mon-01.local # === 6. 添加 Suricata IDS + admin UI (可选但推荐) === ./scripts/install-suricata.sh otadmin@l3-mon-01.local ./scripts/install-cockpit.sh otadmin@l3-mon-01.local ./scripts/install-portainer.sh otadmin@l3-mon-01.local ./scripts/install-edgeshark.sh otadmin@l3-mon-01.local ``` 总耗时：首次运行约 **~30 分钟**（大部分时间用于 OpenPLC 源码编译 —— 再次运行时会被缓存）。 部署完成后，请浏览访问： | URL | 内容 | 登录信息 | |---|---|---| | `https://l3-mon-01:8000/` | **OTLab 仪表板** (主要界面) | `otlab` / `P@ssw0rd!` | | `https://l3-mon-01:9090/` | Cockpit (Linux 管理) | `otadmin` / 您的 sudo 密码 | | `https://l3-mon-01:9443/` | Portainer CE (Docker UI) | 首次访问时设置 | | `http://l3-mon-01:5001/` | EdgeShark (浏览器中实时抓包) | 无 | | `http://l3-mon-01:8081/` | 虚拟 OpenPLC #1 Web UI | `openplc` / `P@ssw0rd!` | | `http://l3-mon-01:8082/` | 虚拟 OpenPLC #2 Web UI | 同上 | 完整的分步操作指南：**[`docs/setup-from-scratch.md`](docs/setup-from-scratch.md)**。 ## 仪表板展示内容  *30 秒演示：在 Teaching 标签页发起一次 Modbus FC6 写入操作 → 在 IDS 标签页看到其作为 OTLAB-1004 警报出现 → 在 Firewall 标签页看到防火墙计数器跳动。（如果上面的 GIF 图片丢失，请查看 [`reference/screenshots/`](reference/screenshots/) 获取捕获操作手册。）* 七个标签页 —— 完整的图文导览请见 **[`docs/dashboard-tour.md`](docs/dashboard-tour.md)**： | 标签页 | 内容 | 截图 | |---|---|---| | **Overview** | 实时过程状态（动态 SVG 简图）+ 每个容器的信息卡 + 来自主站的实时 Modbus 轮询遥测数据 | [`overview.png`](reference/screenshots/overview.png) | | **Architecture** | Purdue 模型，实验室的实际资产放置在其规范层级 + 自动发现的网络拓扑 | [`architecture.png`](reference/screenshots/architecture.png) | | **IDS** | Suricata 统计数据 — 计数 (5分钟 / 1小时 / 24小时)、24小时时间轴、热门签名、热门来源、热门目标、最新警报 | [`ids.png`](reference/screenshots/ids.png) | | **Firewall** | 实时 iptables (5 个链) 及数据包计数器 · conntrack 快照 · DNS 查询统计 + 日志 | [`firewall.png`](reference/screenshots/firewall.png) | | **DHCP** | 各区域 (DMZ + PCN) 的租约表 + 静态保留 + 最近的租约事务 | [`dhcp.png`](reference/screenshots/dhcp.png) | | **Live Data** | 系统健康状态、审计日志、pcap 捕获 | [`live-data.png`](reference/screenshots/live-data.png) | | **Teaching** | 风险提示、操作指南、可运行的测试库、Modbus 写入试验场、注入故障、队列重置 | [`teaching.png`](reference/screenshots/teaching.png) | ## 扩展实验室 当单 Pi 设置正常工作后，您可以对其进行扩展以实现更丰富的教学场景： | 扩展项 | 增加的内容 | 文档 | |---|---|---| | **添加物理 OpenPLC Pi** | 真实的 GPIO、线路上的真实 Modbus、第二阶段硬件（继电器、指示灯、按钮） | [`setup-from-scratch.md` § Stage 2](docs/setup-from-scratch.md) | | **添加物理 Conpot Pi** | 在独立的物理机上运行三个供应商蜜罐角色 (Siemens / Schneider / Rockwell) | [`setup-from-scratch.md` § Stage 2](docs/setup-from-scratch.md) | | **添加 RS485 Modbus 设备** | 通过 Waveshare RS485-to-Ethernet 网关连接真实的工业传感器（温度、电能表等） | [`setup-from-scratch.md` § Stage 3](docs/setup-from-scratch.md) | | **添加无线 IoT** | 通过 WiFi 加入 PCN 网段的 ESP32 Modbus 客户端 | [`setup-from-scratch.md` § Stage 4](docs/setup-from-scratch.md) | 每个阶段都是**独立且可选的**。单 Pi 实验室本身已经完全可用 —— 您不需要这些扩展即可教授核心课程。 ## 仓库布局 ``` . ├── README.md ← you are here ├── docs/ # Architecture + setup + curriculum │ ├── setup-from-scratch.md ← linear from-zero playbook (start here) │ ├── dashboard-tour.md ← 7-tab dashboard walkthrough │ ├── lab-architecture.md ← deep-dive build doc │ ├── virtualization.md ← ContainerLab fabric architecture │ ├── naming-schema.md ← canonical names, IPs, MAC reservations │ ├── network-topology.md ← physical NIC ↔ virtual fabric │ ├── architecture-evolution.md ← phase plan + decision log │ ├── curriculum.md ← lessons, MITRE ATT&CK coverage │ ├── phase-1-modbus-loop.md ← first lesson walkthrough │ └── arduino-setup.md ← Arduino UNO breakout boards ├── virtual/ # ContainerLab fabric │ ├── topologies/otlab.clab.yaml # full topology (9 nodes + 2 bridges) │ └── dockerfiles/ # 7 OTLab images ├── dashboard/ # Dashboard source (mounted into container) ├── plc/ # Python services + OpenPLC programs + scenarios ├── honeypot/ # Conpot persona configs (optional Pi #3) ├── scripts/ # Bootstrap + install scripts └── reference/ # Diagrams, BOMs, vendor OIDs, pcaps ``` ## 操作实验室 ``` # Topology 状态 ssh otadmin@l3-mon-01.local 'sudo containerlab inspect -t /home/otuser/lab/virtual/topologies/otlab.clab.yaml --format table' # Tail 容器日志 ssh otadmin@l3-mon-01.local 'sudo docker logs -f clab-otlab-modbus-master' # 实时 firewall 计数器 ssh otadmin@l3-mon-01.local 'sudo docker exec clab-otlab-fw-dmz-pcn iptables -nvL FORWARD' # 最近的 IDS 告警 ssh otadmin@l3-mon-01.local 'sudo grep "event_type\":\"alert" /var/log/suricata/eve.json | tail -10' # 各组之间的重置 (浏览器)：Teaching 标签页 → 为下一组 Reset Lab # 灾难恢复 — 彻底清除 + 重新部署 ./scripts/install-virtual-lab.sh otadmin@l3-mon-01.local ``` ## 许可证 [MIT](LICENSE)。您可以自由使用、分支(Fork) 并用于教学。感谢但非必须注明出处。 ## 构建初衷 为 DEF CON 的 [ICS Village](https://icsvillage.com/) 而构建。非常感谢 ICS Village 社区多年来激发的好奇心，以及鼓励我们将这些内容公之于众。
