santtos0x1/firmware-dump-analysis

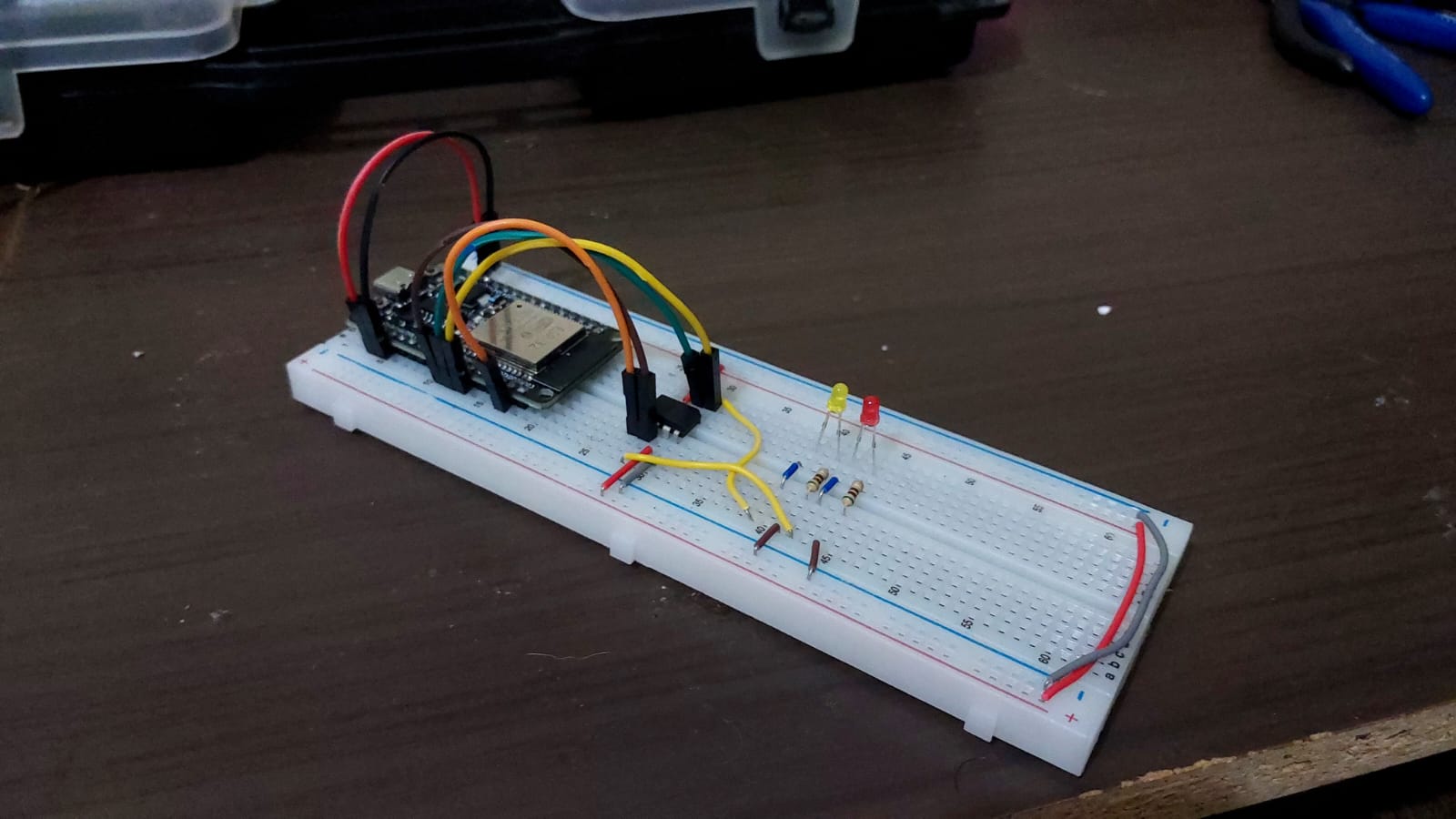

# SPI-Sentinel：主板固件提取与分析    ## 📌 项目概述 本项目主要关注如何使用基于 ESP32 的读取器从主板上提取和分析 SPI Flash 存储器。 目标是获取原始固件数据，研究其内部结构，并识别诸如文件头、重复区域以及可能的固件组件等模式。该项目结合了底层硬件接口与数据分析技术，旨在更好地理解嵌入式系统如何存储和组织信息。  *图 1：用于 Out-of-Band SPI 提取的 ESP32 硬件接口。* ## 🧠 技术深入解析 ### 硬件接口 系统利用 **ESP-IDF SPI Master 驱动** 与 Flash 芯片进行通信。我们获得了固件的逐位原样镜像。 ### 结构发现 我们对原始转储数据的分析揭示了几个关键的组件： * **遗留文件头：** 检测到 `AMIBIOS`、`AMIJPG` 和 `AMIBOOT` 签名，从而确定供应商为 American Megatrends。 * **可执行文件恢复：** 识别并提取了嵌入在 ROM 中的有效 **PE (Portable Executable)** 文件。 * **签名逻辑：** 发现了扫描 `AMIBIOS` 签名的启发式代码，并在匹配时实现了 2048 位（256 字节）的指针递减，这很可能用于内存对齐。 ## 📊 分析流程 1. **提取：** ESP32 通过 bit-banging 或硬件 SPI 转储 SPI Flash。 2. **获取：** 通过 ImHex 处理二进制数据。 3. **解构：** 识别 `MZ` (DOS) 和 `PE` (Windows/UEFI) 文件头。 4. **逆向工程：** 使用 **Cutter** 进行代码分析，以映射初始化向量和跳转表。  *图 2：在 ImHex 中识别内存偏移量和签名模式。* ## 🛠️ 技术栈 * **固件：** C (ESP-IDF)，用于实现高性能的 SPI 吞吐量。 * **分析工具：** * **ImHex：** 用于十六进制结构可视化和模式标记。 * **Cutter/Rizin：** 用于 x86（16/32位）反汇编和反编译。 ## 🔍 主要发现  *图 3：Cutter 中的签名检查代码。* ## 🚀 未来路线图 - [ ] 分析固件数据区域和微代码。 ## ⚠️ 免责声明 本项目严格用于教育目的和安全研究。未经授权访问硬件或固件可能会使保修失效或违反服务条款。
