# 🔥 pfSense 网络分段实验
## 📋 概述
本实验演示了使用 pfSense CE 作为防火墙/路由器，在三个隔离区域（WAN、LAN 和 DMZ）之间设计并实现分段网络。所有组件在单个主机上的 VirtualBox 中以虚拟机形式运行。
## 🎯 项目目标
本实验模拟了网络工程师、安全工程师和 GRC 专业人员面临的真实网络安全挑战：
- 将企业网络分段为隔离的安全区域
- 使用明确的防火墙规则实施区域间最小权限流量
- 强化防火墙设备本身（TLS、端口变更、禁用服务）
- 在 LAN 接口上使用 Suricata IDS 检测可疑流量
- 使用 tcpdump 和 Wireshark 捕获并分析跨区域流量
- 将架构映射到 NIS2 和 ISO 27001 控制项
它反映了网络工程与安全治理的交叉点——直接与比利时境内的内部 GRC + 技术角色对齐。
## 🏗️ 架构
```
[WAN — NAT / simulated internet]
10.0.2.15
|
[pfSense CE]
192.168.1.1 | 192.168.2.1
/ \
[LAN] [DMZ]
192.168.1.x 192.168.2.x
(AD, workstations) (fictional web server)
```
| 虚拟机 | 角色 | IP | 操作系统 |
|---|---|---|---|
| pfSense | 防火墙 / 路由器 | WAN: 10.0.2.15 / LAN: 192.168.1.1 / DMZ: 192.168.2.1 | pfSense CE 2.7.2 |
| Windows Server 2022 | 域控制器（LAN） | 192.168.1.x（DHCP） | Windows Server 2022 Datacenter Eval |
| Windows 10 Pro | 客户端工作站（LAN） | 192.168.1.x（DHCP） | Windows 10 Pro |
| 虚构 Web 服务器 | DMZ 目标 | 192.168.2.x（DHCP） | — |
### VirtualBox 网络接口
| 接口 | pfSense 网卡 | VirtualBox 模式 | 子网 |
|---|---|---|---|
| WAN | em0 | NAT | 10.0.2.x |
| LAN | em1 | 内部网络 `lan-network` | 192.168.1.0/24 |
| DMZ | em2 | 内部网络 `dmz-network` | 192.168.2.0/24 |
### DHCP 范围
| 区域 | 范围 |
|---|---|
| LAN | 192.168.1.10 — 192.168.1.245 |
| DMZ | 192.168.2.100 — 192.168.2.150 |
## 🔒 实施的安全控制
### 防火墙规则
| 规则 | 接口 | 协议 | 源 | 目标 | 端口 | 动作 |
|---|---|---|---|---|---|---|
| WAN → DMZ | WAN | TCP | 任意 | DMZ | 443 | ✅ 允许 |
| LAN → WAN | LAN | TCP | LAN | 任意 | 80, 443 | ✅ 允许 |
| LAN → DMZ | LAN | TCP | LAN | DMZ | 80, 443 | ✅ 允许 |
| DMZ → LAN | DMZ | 任意 | DMZ | LAN | 任意 | 🚫 拒绝 |
| WAN → LAN | (隐式) | 任意 | 任意 | LAN | 任意 | 🚫 拒绝 |
### pfSense 强化
| 控制项 | 配置 | 理由 |
|---|---|---|
| WebGUI 端口 | 从 443 改为 **8443** | 减少在默认端口上的自动化扫描暴露 |
| TLS 证书 | 内部 CA `Lab-CA` (RSA 2048, SHA-256) → 证书 `pfSense-WebGUI` | 消除自签名警告；建立内部 PKI |
| UPnP | **禁用** | 防止 LAN 设备未经授权的端口转发 |
| SSH | **禁用** | 减少攻击面；仅通过 WebGUI 管理 |
| NAT 反射 | **禁用** | 防止 NAT 回环滥用 |
### 内部 PKI
| 资产 | 详情 |
|---|---|
| CA | `Lab-CA` — RSA 2048，SHA-256，10 年有效期（3650 天），`ST=Belgium, O=Lab, L=Brussels, CN=lab-ca, C=BE` |
| 证书 | `pfSense-WebGUI` — RSA 2048，SHA-256，397 天，`ST=Belgium, O=Lab, L=Brussels, CN=192.168.1.1, C=BE`，由 `Lab-CA` 签名 |
### Suricata IDS
Suricata 以 IDS 模式（仅检测，不阻断）部署在 LAN 接口（em1）上，监控来自内部网络的所有入站和出站流量。
| 设置 | 值 |
|---|---|
| 接口 | LAN（em1） |
| 模式 | IDS（禁用阻断） |
| 规则集 | Emerging Threats Open (ET Open) |
| 更新间隔 | 1 天 |
| 告警日志 | 已启用 → 系统日志 |
**启用的 ET Open 规则类别：**
- `emerging-attack_response.rules` — C2 回调与攻击响应检测
- `emerging-botcc.rules` — 已知僵尸网络命令与控制服务器
- `emerging-compromised.rules` — 已知受感染主机
- `emerging-dns.rules` — DNS 异常检测
- `emerging-dos.rules` — 拒绝服务模式
- `emerging-malware.rules` — 恶意流量签名
- `emerging-scan.rules` — 端口与漏洞扫描
- `emerging-web_server.rules` — Web 服务器攻击模式
## 📡 流量分析 — tcpdump 与 Wireshark
为验证防火墙规则是否强制执行预期的流量流向，直接从 pfSense Shell 执行数据包捕获。
**捕获 LAN → DMZ 流量（100 个数据包，仅 HTTP/HTTPS）：**
```
tcpdump -i em1 -n -c 100 port 80 or port 443 -w /tmp/traffic.pcap
```
**过滤捕获流量至仅 DMZ 子网：**
```
tcpdump -r /tmp/traffic.pcap -nn | grep "192.168.2."
```
**导出捕获文件供主机上的 Wireshark 分析：**
```
scp admin@192.168.1.1:/tmp/traffic.pcap ./
```
注释化的 Wireshark 捕获文件位于 `/pcaps` 目录中。每个捕获均确认跨区域流量与上述防火墙规则矩阵一致。
## ✅ 验证
### DHCP 租约 — LAN 连接性已确认
Windows Server（192.168.1.100）已从 pfSense 获取 DHCP 租约，确认通过防火墙的端到端 LAN 连接性。
### 防火墙日志 — 主动拒绝已确认
pfSense 正在记录并拒绝不匹配任何允许规则的数据包，确认默认拒绝策略已在实时生效。
## 🖼️ 截图
所有截图位于 `/screenshots` 目录中。
### VirtualBox 设置
| 文件 | 内容 |
|---|---|
| PF01-vbox-pfsense-adapter-wan-nat.png | VirtualBox — pfSense 适配器 1 → NAT (WAN) |
| PF02-vbox-pfsense-adapter-lan-network.png | VirtualBox — pfSense 适配器 2 → 内部网络 `lan-network` (LAN) |
| PF03-vbox-pfsense-adapter-dmz-network.png | VirtualBox — pfSense 适配器 3 → 内部网络 `dmz-network` (DMZ) |
| PF04-vbox-winsrv-adapter-lan-network.png | VirtualBox — Windows Server 2022 适配器 1 → 内部网络 `lan-network` |
### pfSense 初始配置
| 文件 | 内容 |
|---|---|

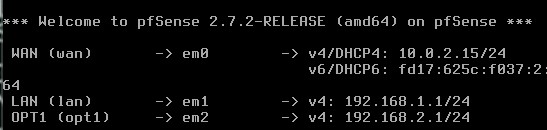

| PF05-console-interfaces-wan-lan-dmz.png | pfSense 控制台 — WAN (em0) 10.0.2.15 / LAN (em1) 192.168.1.1 / OPT1 (em2) 192.168.2.1 |
| PF06-webgui-login-page.png | pfSense 登录页面 — `https://192.168.1.1` |
| PF07-wizard-welcome-step1.png | 设置向导 — 欢迎 (第 1/9 步) |
| PF08-wizard-timezone-brussels-step2.png | 设置向导 — 时间服务器 / 时区: Europe/Brussels (第 3/9 步) |
| PF09-wizard-lan-ip-step3.png | 设置向导 — 配置 LAN 接口: 192.168.1.1/24 (第 5/9 步) |
| PF10-wizard-completed-step4.png | 设置向导 — 向导完成 (第 9/9 步) |

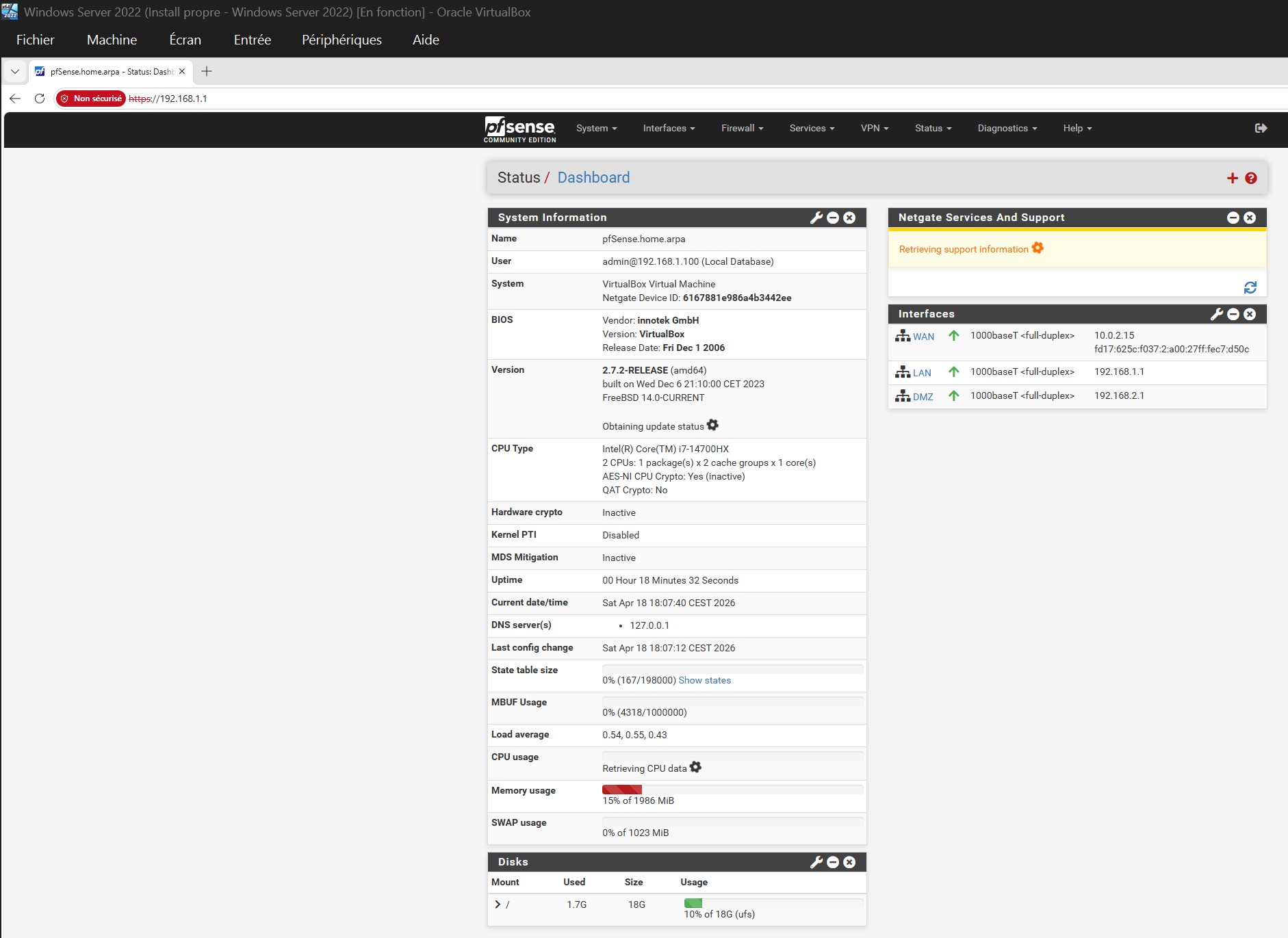

| PF11-dashboard-wan-lan-dmz-up.png | 仪表板 — WAN/LAN/DMZ 已启动，pfSense CE 2.7.2，CPU i7-14700HX |
| PF12-winsrv-ipconfig-lan-192-168-1-100.png | Windows Server 2022 — `ipconfig` 显示 IP 192.168.1.100 / 网关 192.168.1.1 |
| PF13-interface-dmz-config.png | 接口 > OPT1 (DMZ) — 静态 IPv4 / 192.168.2.1/24 / 接口已启用 ✓ |
### 防火墙规则 — 逐步配置
| 文件 | 内容 |
|---|---|
| PF14-firewall-rules-lan-default-rules.png | 防火墙 / 规则 / LAN — 默认规则存在（加固前） |
| PF15-firewall-rules-lan-default-rules-deleted.png | 防火墙 / 规则 / LAN — 默认规则已删除（自定义规则前） |
| PF16-firewall-rule-edit-lan-to-wan.png | 编辑规则 — LAN 到 WAN：允许 / IPv4 TCP / LAN 子网 → 任意 / 端口 80–443 |
| PF17-firewall-rule-edit-lan-to-dmz.png | 编辑规则 — LAN 到 DMZ：允许 / IPv4 TCP / LAN 子网 → DMZ 地址 / 端口 80–443 |

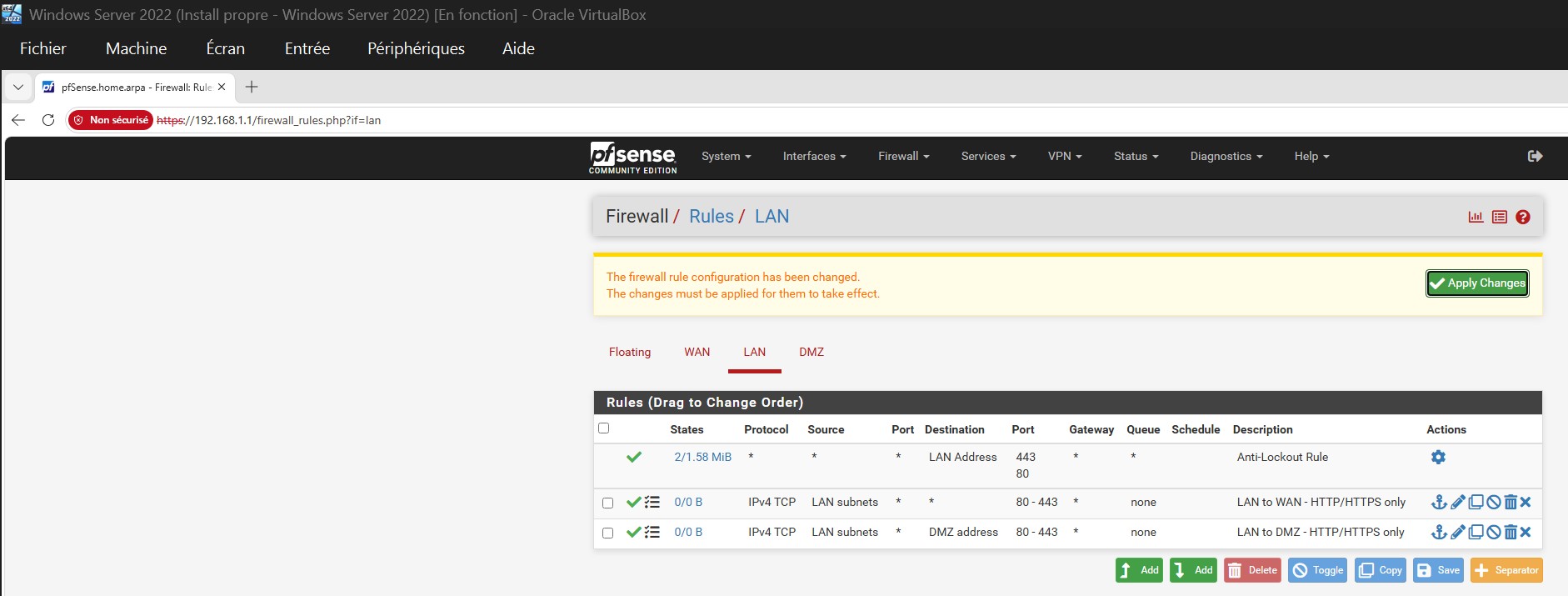

| PF18-firewall-rules-lan-final.png | 防火墙 / 规则 / LAN — 最终状态：2 条自定义规则（LAN→WAN，LAN→DMZ） |
| PF19-firewall-rule-edit-dmz-to-lan-block.png | 编辑规则 — DMZ 到 LAN：**拒绝** / IPv4 任意 / DMZ 地址 → LAN 子网 |
| PF20-firewall-rule-edit-wan-to-dmz-https.png | 编辑规则 — WAN 到 DMZ：允许 / IPv4 TCP / 任意 → DMZ 子网 / 端口 443 |

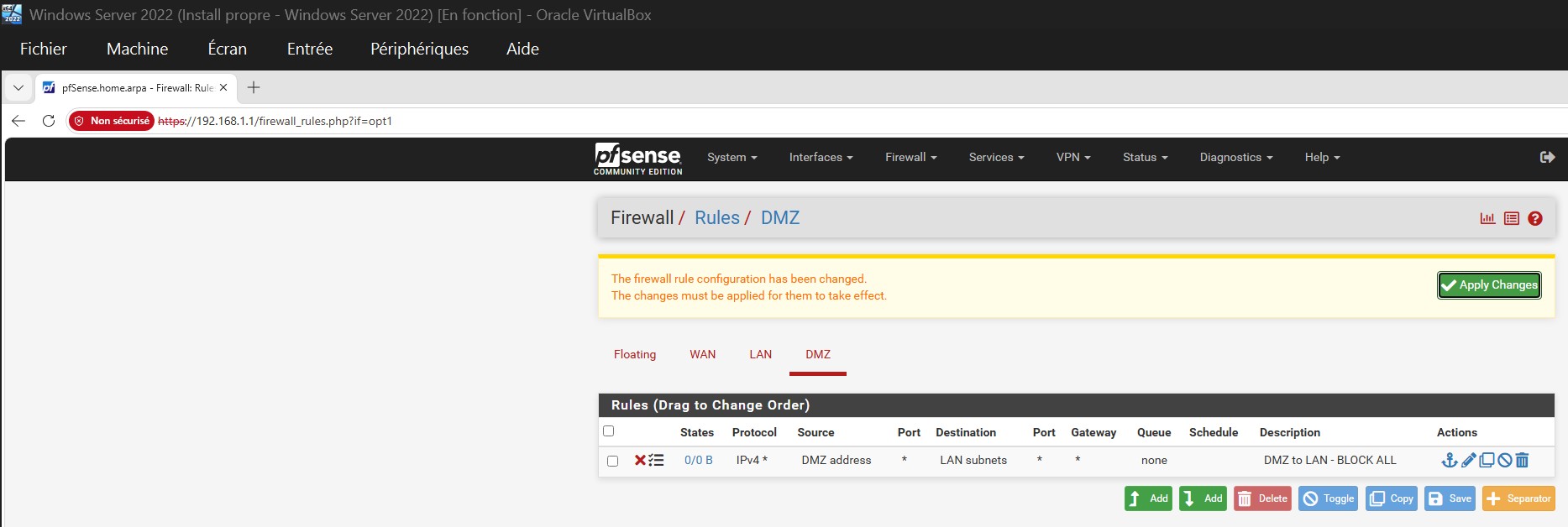

| PF21-firewall-rules-dmz-block-all.png | 防火墙 / 规则 / DMZ — 最终状态：1 条拒绝规则（DMZ→LAN 全部拒绝 ❌） |

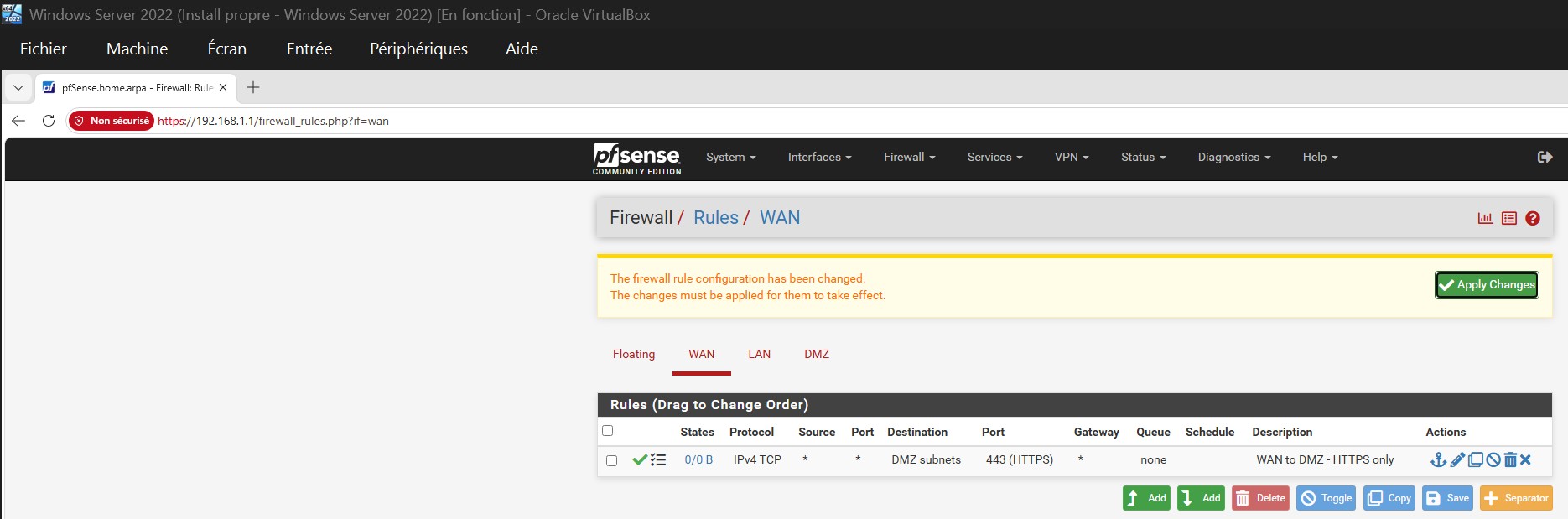

| PF22-firewall-rules-wan-https-only.png | 防火墙 / 规则 / WAN — 最终状态：1 条规则（WAN→DMZ 仅 HTTPS） |
| PF23-firewall-rules-wan-applied.png | 防火墙 / 规则 / WAN — 更改已成功应用 ✅ |
| PF24-firewall-rules-dmz-applied.png | 防火墙 / 规则 / DMZ — 更改已成功应用 ✅ |
### 强化 — 内部 PKI
| 文件 | 内容 |
|---|---|
| PF25-cert-authority-edit-lab-ca.png | 证书颁发机构 / 编辑 — Lab-CA 创建表单（RSA 2048，sha256，3650 天，C=BE） |

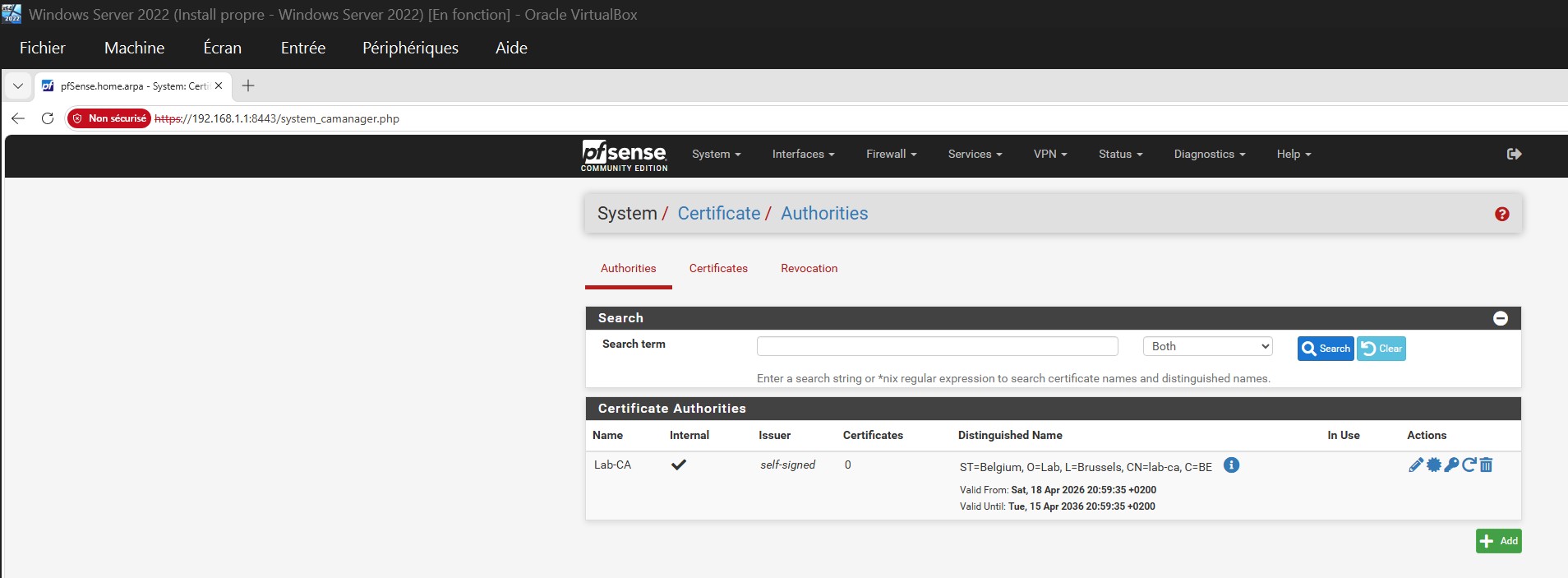

| PF26-cert-authority-lab-ca-listed.png | 证书颁发机构 — Lab-CA 已列出，内部 ✓，有效期至 2036 年 4 月 15 日 |
| PF27-cert-edit-pfsense-webgui.png | 证书 / 添加 — pfSense-WebGUI 创建表单（RSA 2048，sha256，397 天，由 Lab-CA 签名） |

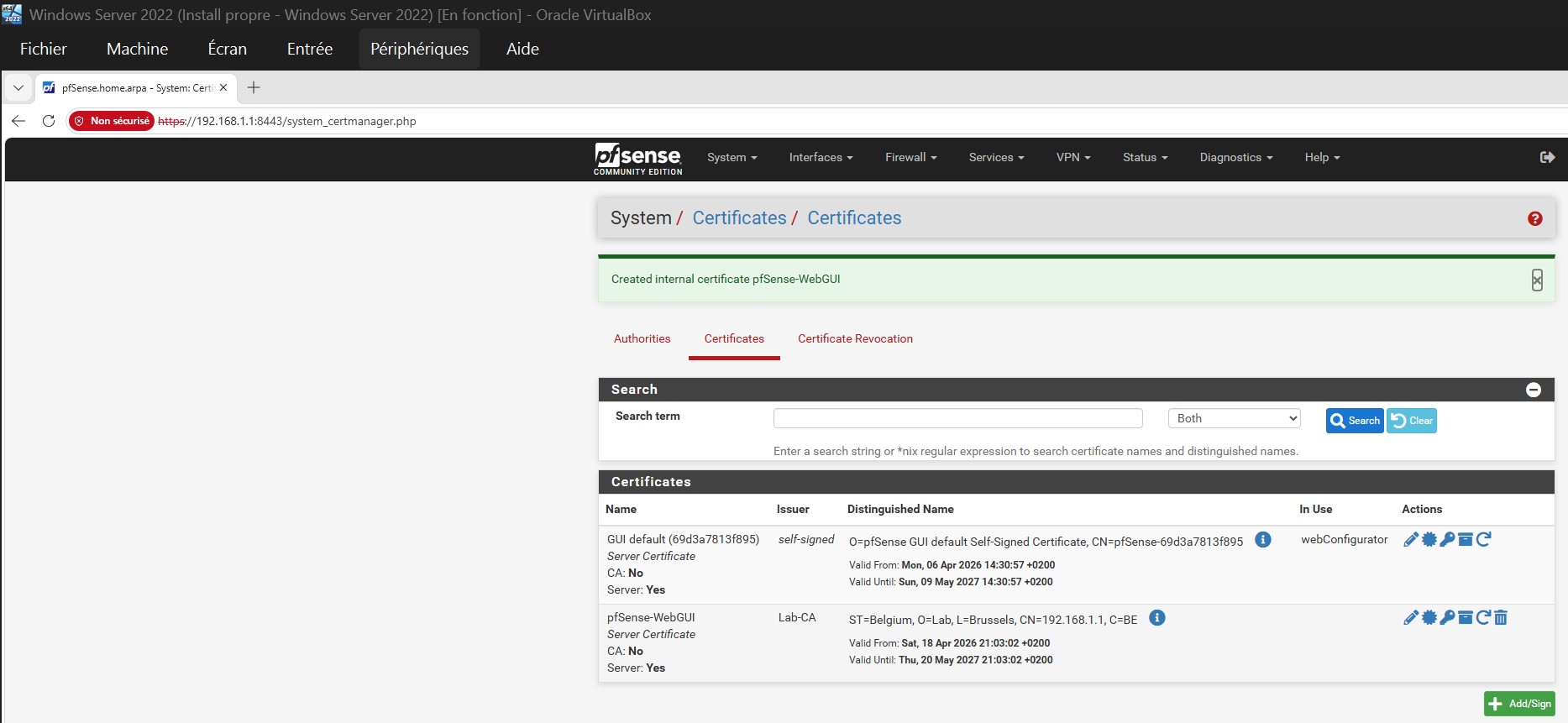

| PF28-cert-pfsense-webgui-listed.png | 证书 — pfSense-WebGUI 已列出，发起者：Lab-CA，有效期至 2027 年 5 月 20 日 |
### 强化 — 管理访问与服务
| 文件 | 内容 |
|---|---|

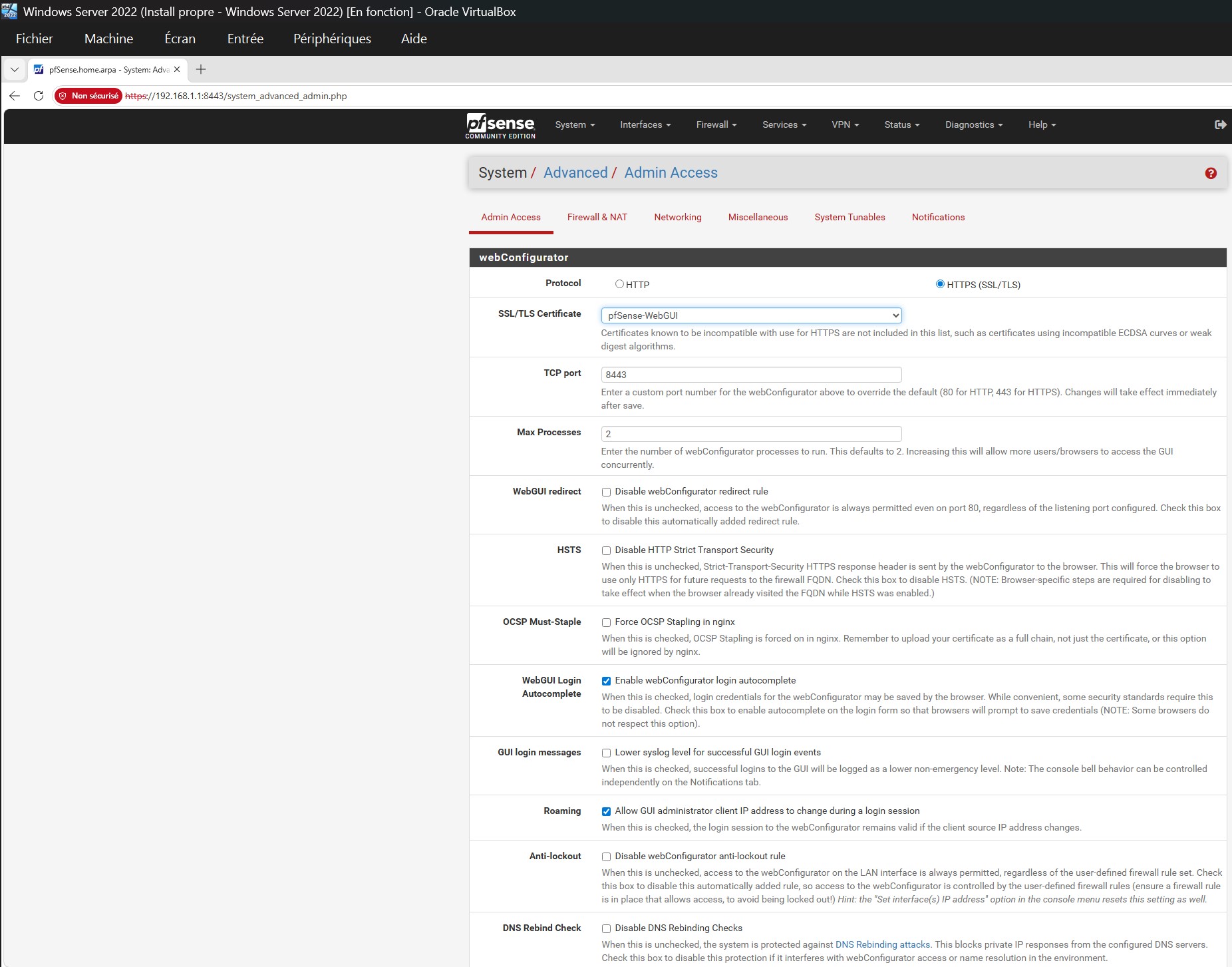

| PF29-system-advanced-port-8443-cert-webgui.png | 系统 > 高级 > 管理访问 — HTTPS，证书：**pfSense-WebGUI**，端口：**8443**（最终状态） |
| PF30-services-upnp-disabled.png | 服务 > UPnP 与 NAT-PMP — 启用 UPnP 未勾选（**已禁用**） |
| PF31-system-advanced-ssh-disabled.png | 系统 > 高级 > 管理访问 — 安全 Shell 服务器未勾选（**SSH 已禁用**） |
### 配置备份
| 文件 | 内容 |
|---|---|
| PF32-diagnostics-backup-restore.png | 诊断 > 备份与还原 — XML 导出（通过 8443 端口访问） |
| PF33-config-xml-exported.png | Windows 资源管理器 — `config-pfSense.home.arpa-*.xml` 已导出（23 KB） |
### 验证 — DHCP 与防火墙日志
文件 | 内容 |
|---|---|

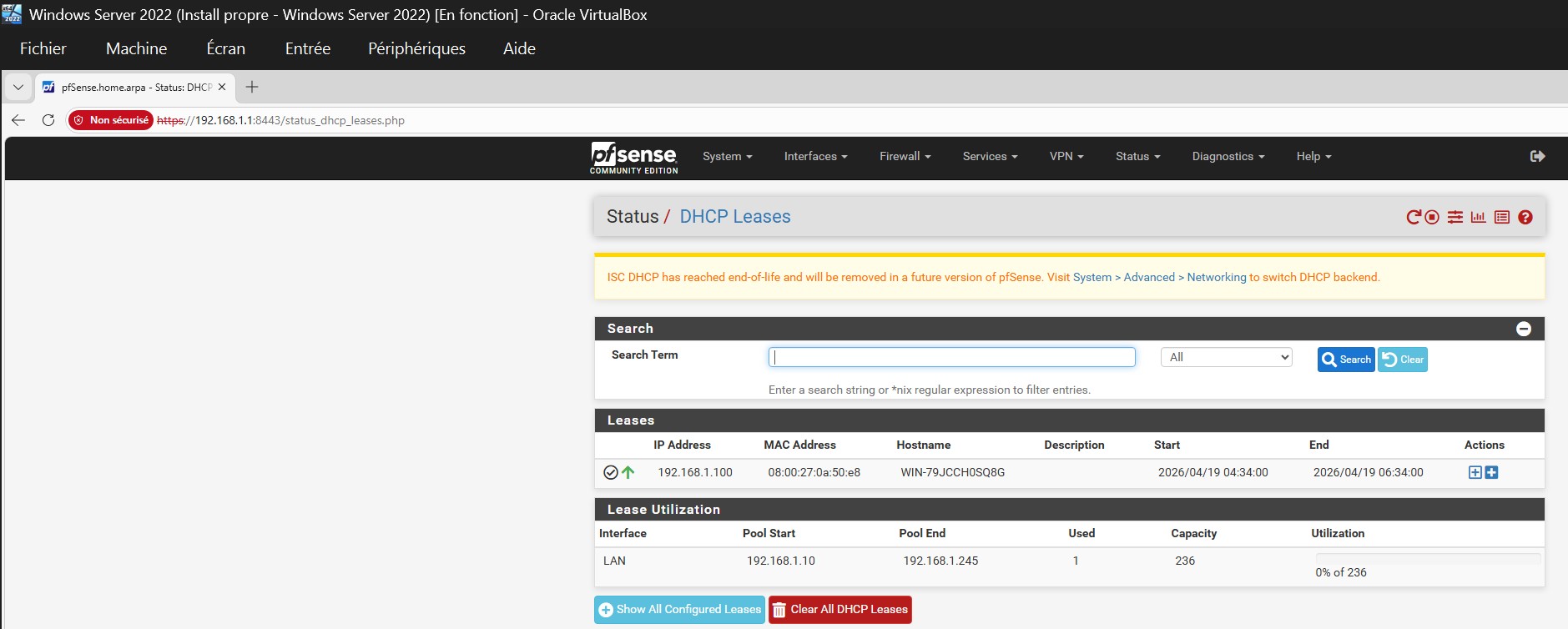

| PF34-dhcp-leases.png | 状态 > DHCP 租约 — Windows Server（192.168.1.100）活跃租约已确认 ✅ |

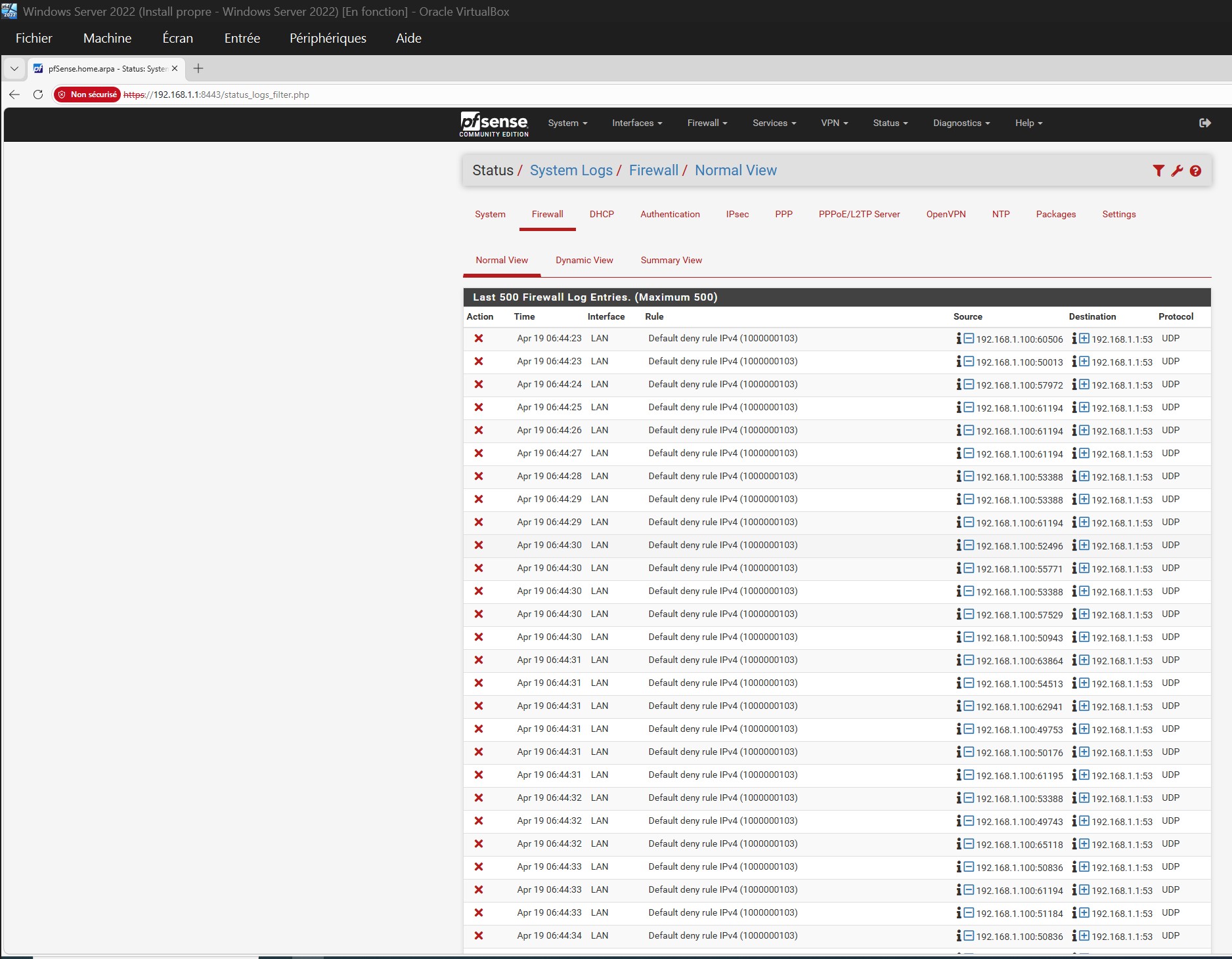

| PF35-firewall-logs.png | 状态 > 系统日志 > 防火墙 — 活跃拒绝条目，默认拒绝规则 IPv4 ❌ |
### Suricata IDS
| 文件 | 内容 |
|---|---|

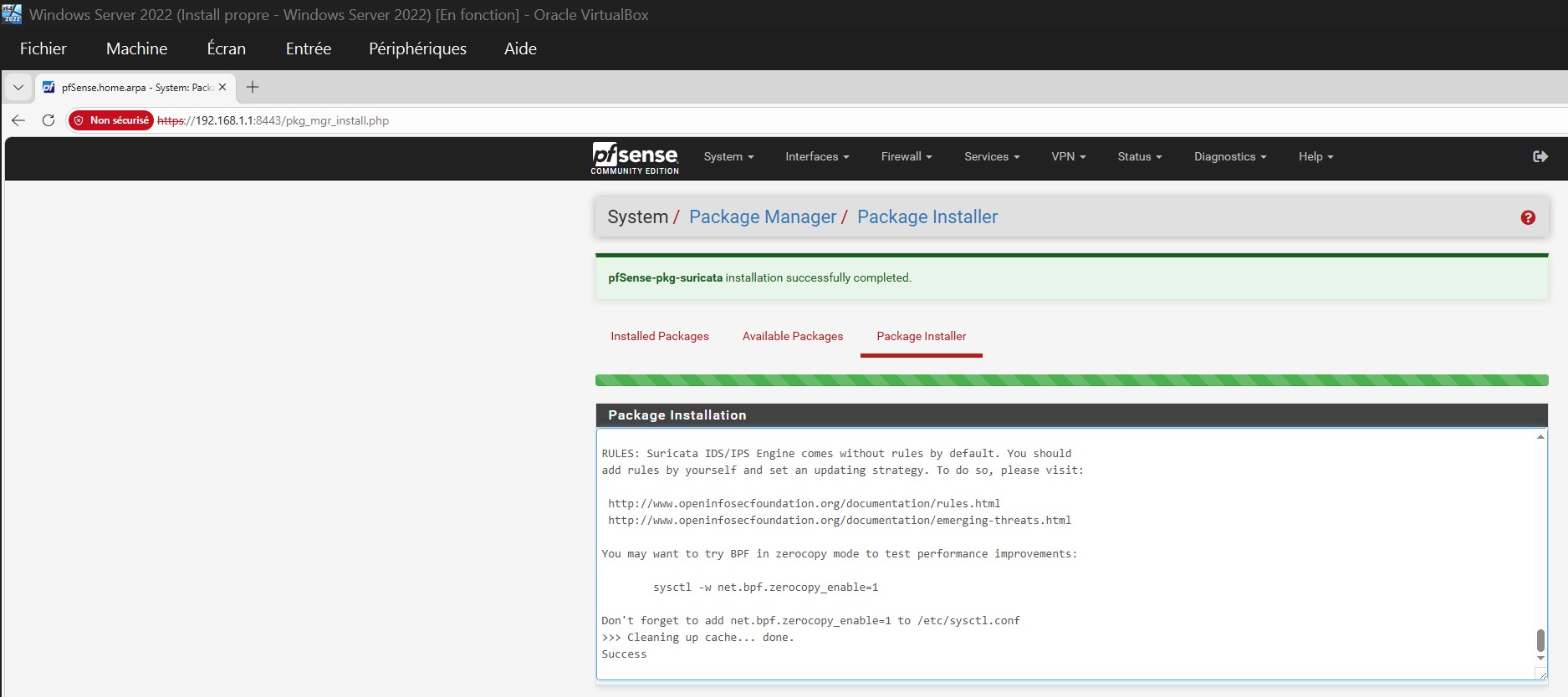

| PF36-suricata-package-installed.png | 系统 > 软件包管理器 — pfSense-pkg-suricata 安装成功 ✅ |

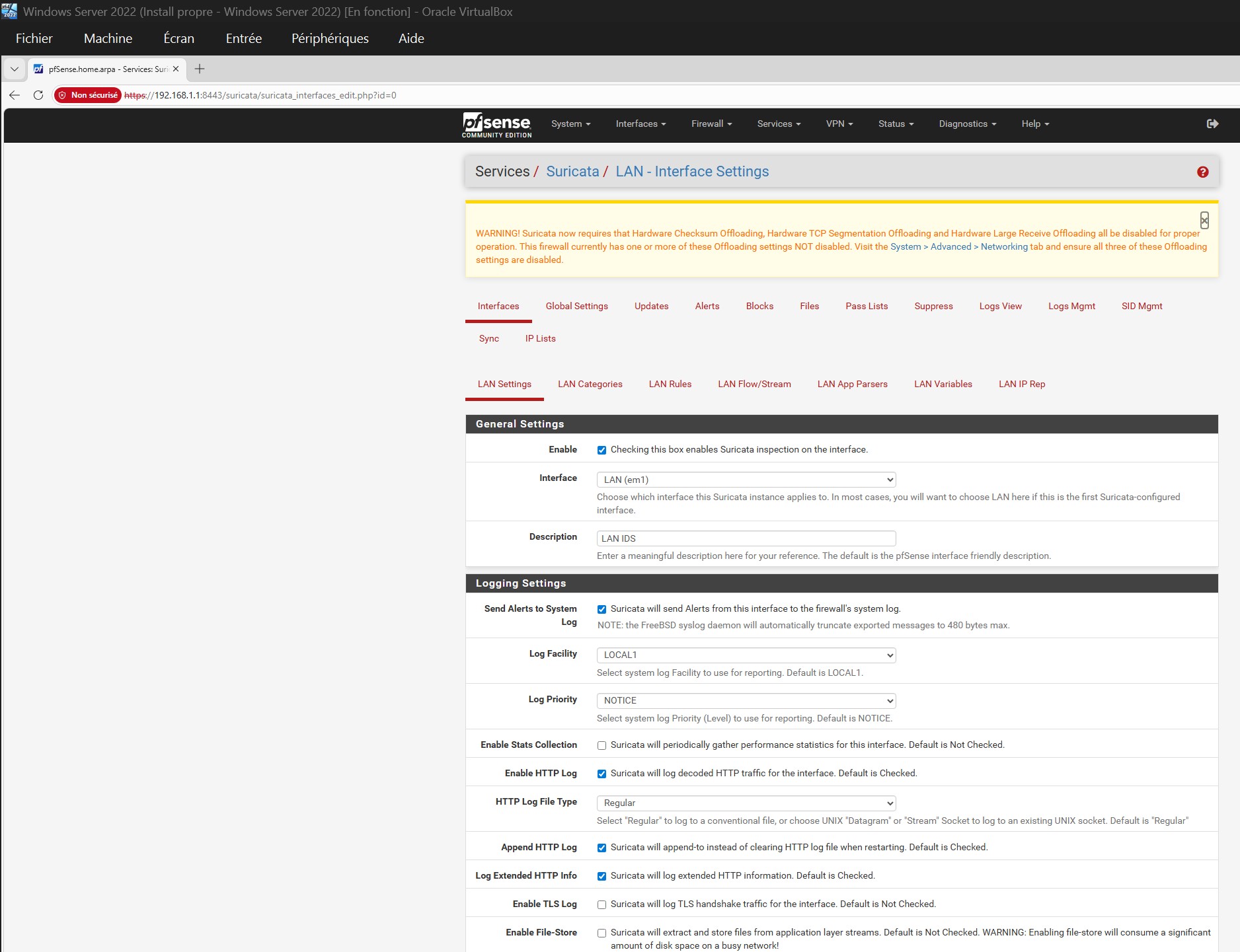

| PF37-suricata-lan-interface-config.png | 服务 > Suricata > LAN 接口设置 — LAN (em1)，IDS 模式，告警发送至系统日志 ✓ |

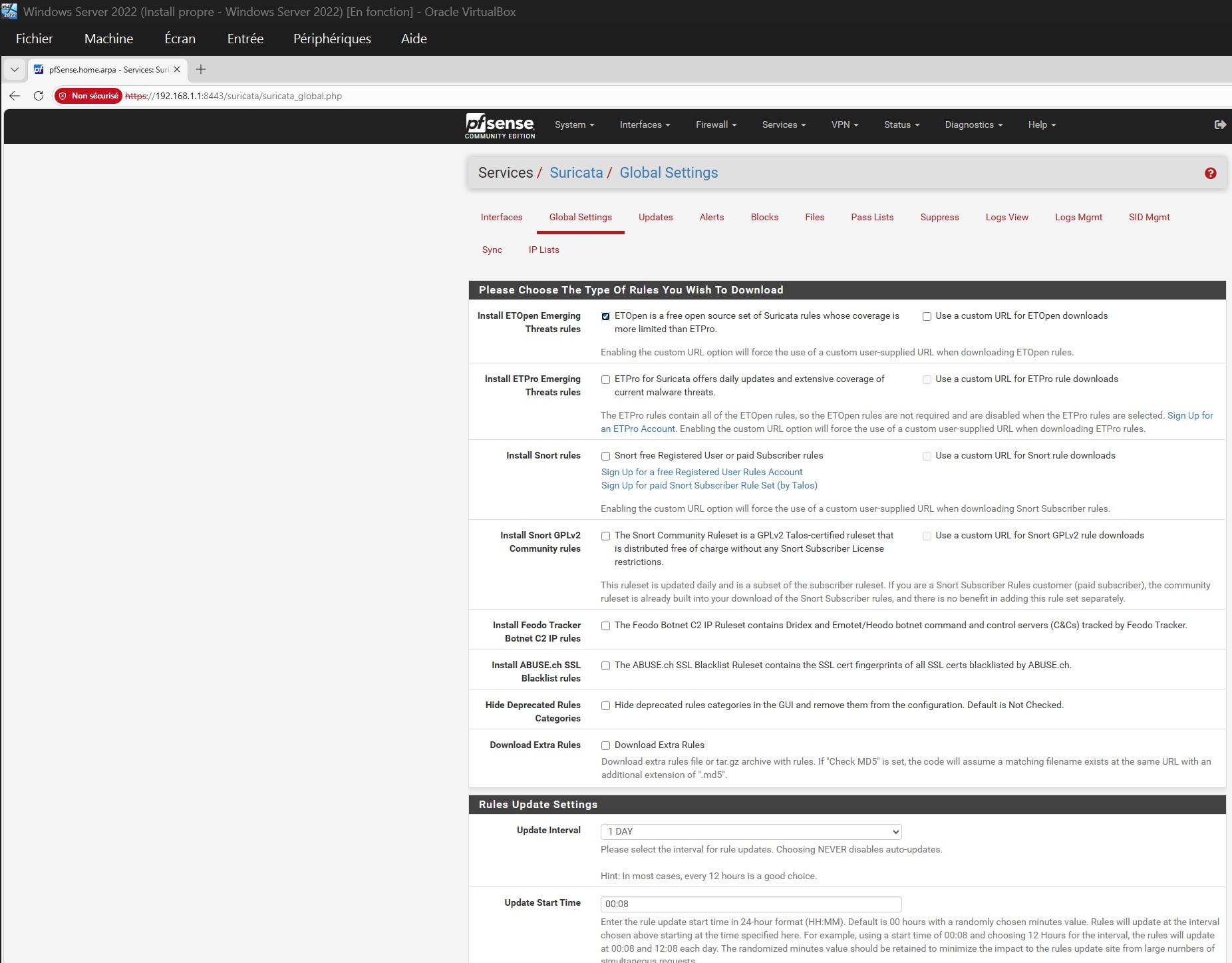

| PF38-suricata-global-settings-etopen.png | 服务 > Suricata > 全局设置 — ET Open 已启用，更新间隔 1 天 ✓ |

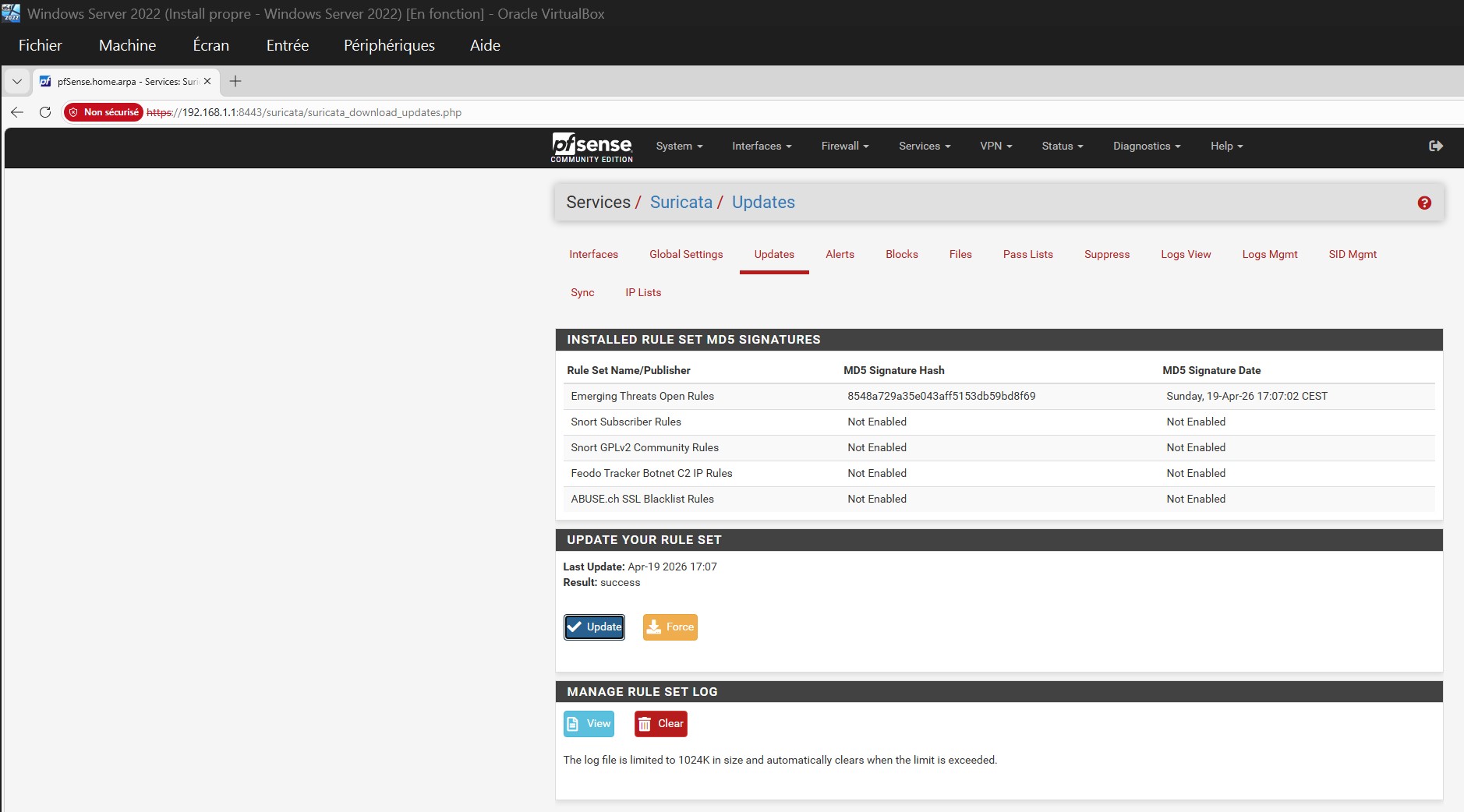

| PF39-suricata-etopen-rules-downloaded.png | 服务 > Suricata > 更新 — ET Open MD5 哈希已填充，结果：成功 ✅ |

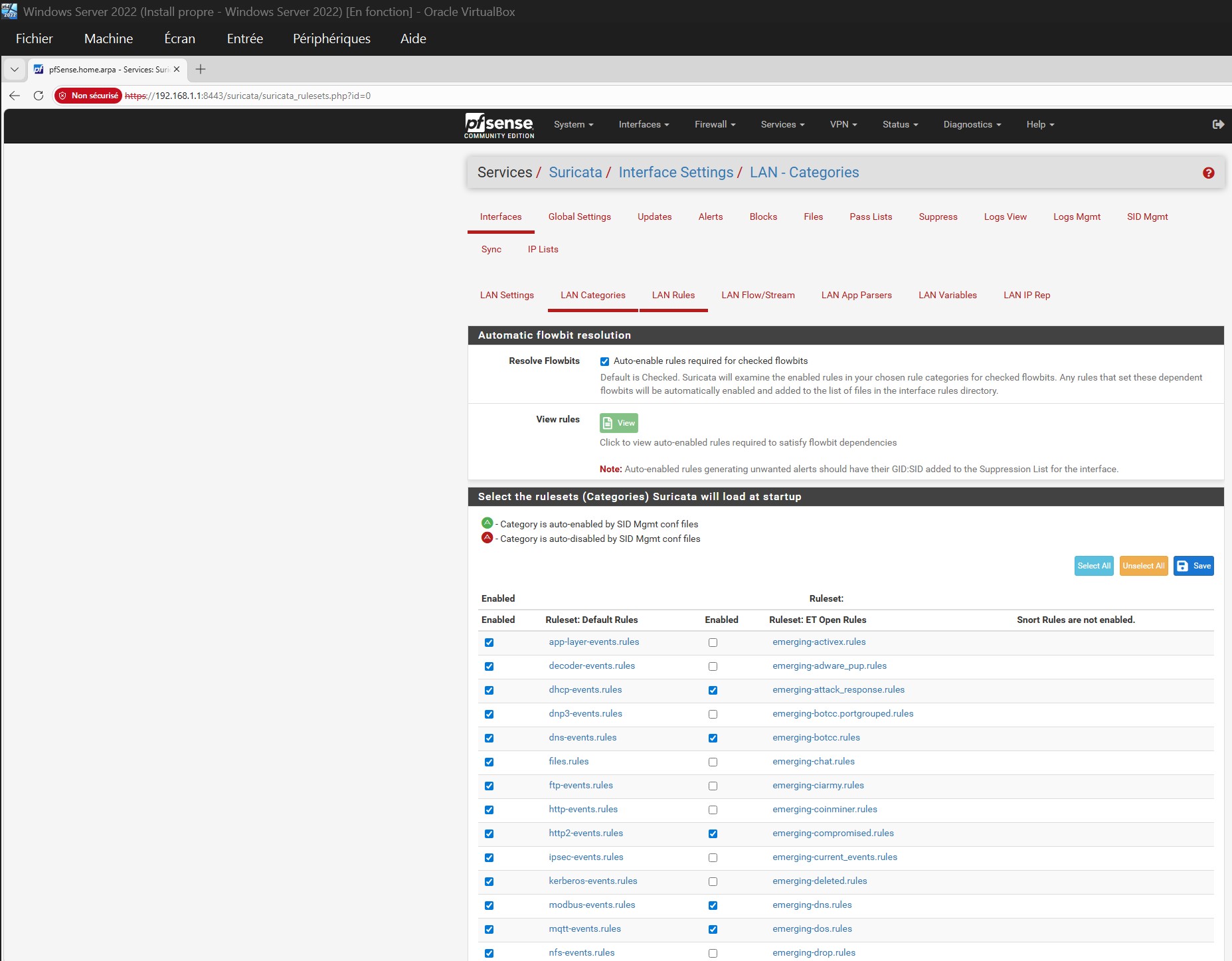

| PF40.1-suricata-lan-categories.png | 服务 > Suricata > LAN 类别 — 默认规则 + ET Open 类别（上部）✓ |

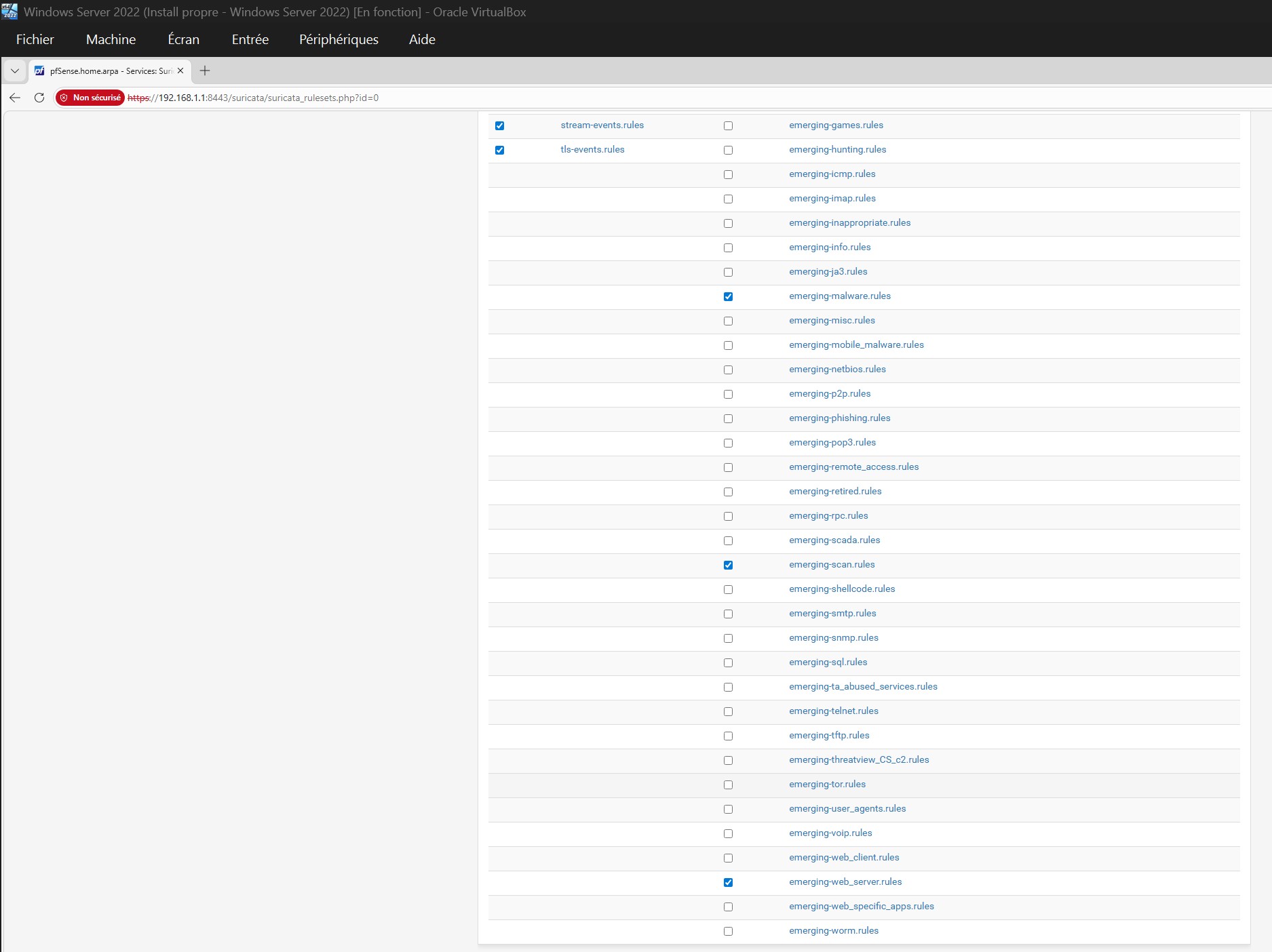

| PF40.2-suricata-lan-categories.png | 服务 > Suricata > LAN 类别 — ET Open 类别已选择：恶意软件、扫描、Web 服务器（下部）✓ |
| PF41-suricata-interfaces-overview.png | 服务 > Suricata > 接口 — LAN (em1) 运行中，模式：AUTO，阻断模式：DISABLED ✅ |
## 🎯 演示内容
| 技能 | 证据 |
|---|---|
| 网络架构与分段 | 3 区域设计（WAN/LAN/DMZ），子网隔离 |
| 防火墙规则设计 | 跨区域明确的最小权限规则，默认拒绝 |
| 入侵检测 | LAN 接口上的 Suricata IDS，ET Open 规则集，告警日志 |
| 内部 PKI | CA 创建、证书签发与分配 |
| 防火墙强化 | 端口变更、TLS 配置、UPnP/SSH 禁用 |
| 流量分析 | tcpdump 捕获，Wireshark 注释，规则验证 |
| 配置管理 | 已匿名化的配置 XML 提交至仓库（`config-anonymized.xml`） |
| 技术文档 | 英文 README、强化清单、监管映射 |
## ⚖️ 监管符合性
| 框架 | 控制项 |
|---|---|
| ISO 27001:2022 | A.8.16 监控活动 — LAN 接口上的 Suricata IDS 告警日志 |
| ISO 27001:2022 | A.8.20 网络安全 — 网络分段与访问控制 |
| ISO 27001:2022 | A.8.21 网络服务安全 — 网络组件的安全配置 |
| ISO 27001:2022 | A.8.22 网络隔离 — DMZ 与内部 LAN 隔离 |
| NIS2 第 2 条 | 技术安全措施 — 网络分段、访问控制、监控 |
| CIS 控制 | 控制 12 — 网络基础设施管理 |
| CIS 控制 | 控制 13 — 网络监控与防御 |
## 📚 经验总结
详见 [`lessons_learned.md`](./lessons_learned.md) 了解遇到的挑战与生产环境的差异。
关键要点：
- 默认的 pfSense `允许 LAN 访问任意` 规则必须显式删除；保留该规则将使整个分段模型失效
- WebGUI 端口变更（443 → 8443）后，若需从主机访问，需更新 VirtualBox NAT 端口转发规则；否则会话会静默断开
- 在 pfSense 上执行 `tcpdump` 时需指定正确接口（LAN 使用 `-i em1`，DMZ 使用 `-i em2`）；在 `any` 上捕获会混合所有区域流量，增加分析难度
- 在生产环境中，内部 CA 应由专用 PKI 服务管理（例如 Windows ADCS 或 HashiCorp Vault），而非在防火墙上自生成
- 由于虚拟网卡（em0/em1/em2）不支持关闭硬件加速，Suricata 无法在 VirtualBox 中进行内联检测。在生产环境使用物理网卡或 Type-1 虚拟机监控程序（ESXi、Proxmox）时，此限制不适用
## 🗺️ 本地实验路线图
本实验是展示跨多个领域渐进式网络安全技能的系列作品的一部分：
| 领域 | 主题 | 状态 |
|---|---|---|
| 身份与访问 | Active Directory、GPO 强化、Wazuh SIEM | ✅ 已完成 |
| 网络安全 | pfSense、防火墙规则、Suricata IDS/IPS | 🔄 进行中 |
| GRC 与风险 | EBIOS RM 审计报告、NIS2、IEC 62443 | 📋 计划中 |
| 自动化 | Bash 与 PowerShell 安全脚本 | 📋 计划中 |
| 攻击与防御 | AD 与 pfSense 集成攻击模拟 | 📋 计划中 |
| 网络 | Cisco Packet Tracer、网络设计 | 📋 计划中 |
| Linux | Linux 管理与强化 | 📋 计划中 |
## 🛠️ 使用的工具
- **VirtualBox** — 虚拟机监控程序
- **pfSense CE 2.7.2** — 开源防火墙/路由器
- **Suricata** — LAN 接口上的 IDS 引擎（ET Open 规则集）
- **Windows Server 2022** — LAN 区域的域控制器（180 天评估版）
- **Windows 10 Pro** — LAN 区域的工作站
- **tcpdump** — 在 pfSense 接口上抓包
- **Wireshark** — 对导出的抓包文件进行流量分析
*所有配置均为虚构，仅用于教育和作品集目的。*
