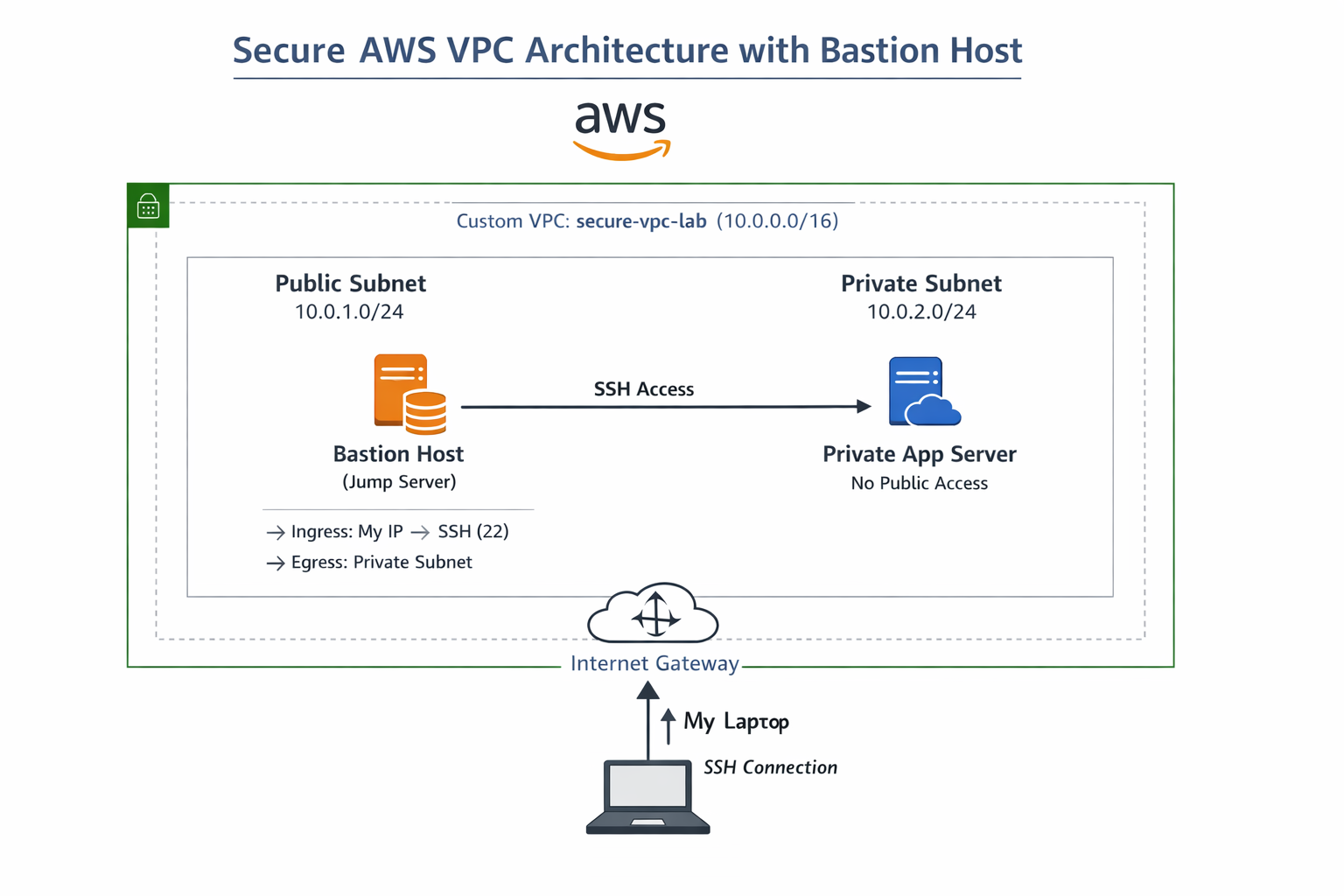

# AWS 安全 VPC 与堡垒主机架构 一个展示使用自定义 VPC、公网与私网子网以及通过堡垒主机进行受控 SSH 访问的生产级 AWS 网络项目。 本项目聚焦于网络隔离、最小权限访问以及真实故障排查场景，遵循云工程与 DevOps 环境中的最佳实践。 ## 项目概述 本项目实现了一个安全的虚拟私有云（VPC）架构，其中： * **堡垒主机**位于公网子网，作为唯一的入口点 * **私网 EC2 实例**完全与互联网隔离 * 对私网实例的 SSH 访问严格通过堡垒主机控制 * 网络与安全配置强制实施最小权限模型 ## 架构  ### 流量流向 ## 关键特性 * 使用 CIDR 进行网络分段的定制 VPC * 公网与私网子网架构 * 互联网网关与路由表配置 * 用于受控 SSH 访问的堡垒主机 * 无公网暴露的私网 EC2 实例 * 基于安全组的最小权限访问控制 * SSH 代理转发与 ProxyJump 配置 * 真实故障模拟与排查 ## 使用技术 * Amazon EC2 * Amazon VPC * 互联网网关 * 路由表 * 安全组 * Linux（Amazon Linux） * SSH（OpenSSH、ProxyJump、代理转发） ## 仓库结构 ``` aws-secure-vpc-bastion-architecture/ │ ├── README.md ├── LICENSE ├── .gitignore │ ├── docs/ │ ├── acess-flow/ | │ ├── bastion-access-flow.md | | │ ├── architecture/ | │ ├── architecture-diagram.png | │ ├── architecture-diagram.md | | │ ├── network/ | │ ├── network-design.md | | │ ├── troubleshoot/ | │ ├── failure-scenarios.md │ ├── scripts/ │ ├── bastion-setup.sh │ ├── ssh-config │ ├── bastion-setup-usage.sh │ ├── ssh-config-apply.sh │ ├── screenshots/ │ ├── bastion-host/ | │ ├── bastion-host-t2-micro-instance.png | │ ├── bastion-sg.png | │ │ ├── connection/ | │ ├── bastion-host-connected.png | │ ├── connect-private-app-server-from-bastion-host.png | │ ├── hide-key-pair-from-public-visibility-in-bastion-host.png | │ ├── upload-key-pair-to-bastion-host.png | │ │ ├── internet-gateway-creation/ | │ ├── attach-igw-to-vpc.png | │ ├── igw.png | │ │ ├── private-app-server/ | │ ├── private-app-server.png | │ ├── private-app-sg.png | │ │ ├── route-table-creation/ | │ ├── config-route-table.png | │ ├── create-route-table.png | │ ├── edit-route-table.png | │ │ ├── subnet-creation/ | │ ├── public-subnet-creation/ | | │ ├── config-public-subnet.png | | │ ├── create-public-subnet.png | | │ ├── public-subnet-details.png | │ | │ ├── private-subnet-creation/ | | │ ├── config-private-subnet.png | | │ ├── create-private-subnet.png | | │ ├── no-internet-access-to-public-subnet.png | │ │ ├── vpc-creation/ | │ ├── create-vpc.png | │ ├── vpc-details.png │ ├── configs/ │ ├── security-groups.md │ ├── route-tables.md │ ├── subnet-config.md │ └── deployment/ └── step-by-step-setup.md ``` ## 分步部署 完整的设置指南请参考： * deployment/step-by-step-setup.md 本指南涵盖： * VPC 创建 * 子网配置 * 堡垒主机搭建 * 私网 EC2 部署 * 安全 SSH 访问 ## 安全架构 ### 堡垒主机 * 部署在公网子网 * 仅允许从受限 IP 地址通过 SSH 访问 * 作为唯一的入口点 ### 私网 EC2 实例 * 未分配公网 IP * 仅允许来自堡垒主机安全组的 SSH 访问 * 完全与互联网隔离 ### 安全组 * 堡垒主机：仅允许来自用户 IP 的 SSH * 私网实例：仅允许来自堡垒主机安全组的 SSH ## 故障场景与排查 本项目包含真实世界故障模拟，例如： * 无法 SSH 连接到堡垒主机 * 从堡垒主机到私网实例的 SSH 失败 * 错误的安全组配置 * SSH 密钥权限错误 * 意外暴露私网实例 详细说明与修复方法请查阅： * docs/failure-scenarios.md ## SSH 访问（专业工作流） 使用带有 ProxyJump 的 SSH 配置： ``` ssh bastion ssh private-app ``` 这实现了无缝且安全的访问，无需手动执行多步骤 SSH 命令。 ## 费用估算 * EC2（t2.micro × 2）：约 $12–16/月 * VPC、子网、路由表：免费 * 互联网网关：免费 ### 成本优化 * 不使用时停止实例 * 避免使用 NAT 网关与负载均衡器 * 项目完成后删除资源 ## 学习成果 * 设计安全的 AWS VPC 架构 * 实现堡垒主机访问模式 * 配置路由表与子网隔离 * 应用最小权限安全原则 * 排查真实网络问题 * 安全高效地管理 SSH 访问 ## 使用场景 * 云安全架构 * DevOps 基础设施设计 * 生产网络搭建 * 面试演示项目 ## 后续增强 * 多可用区部署以提高高可用性 * 为私网子网添加 NAT 网关以实现出网访问 * 使用 AWS Systems Manager Session Manager（SSH 替代方案） * 使用 Terraform 或 CloudFormation 实现基础设施即代码 ## 作者 **Anup Das** anupddas8@gmail.com GitHub：https://github.com/anupddas/aws-secure-vpc-bastion-architecture.git ## 许可证 本项目根据 MIT 许可证授权。 ## 结论 本项目展示了使用堡垒主机控制对私有资源访问的、安全且贴近生产的 AWS 网络架构。
