cumakurt/luva

# Luva **Luva** 是一款用于工业控制和 SCADA 网络流量捕获（`.pcap`、`.pcapng` 以及 `.gz` 包装的捕获文件）的**被动**离线分析工具。它仅从磁盘读取文件——不进行实时嗅探、不注入、也不与工厂网络交互。 [Türkçe README →](README.tr.md)

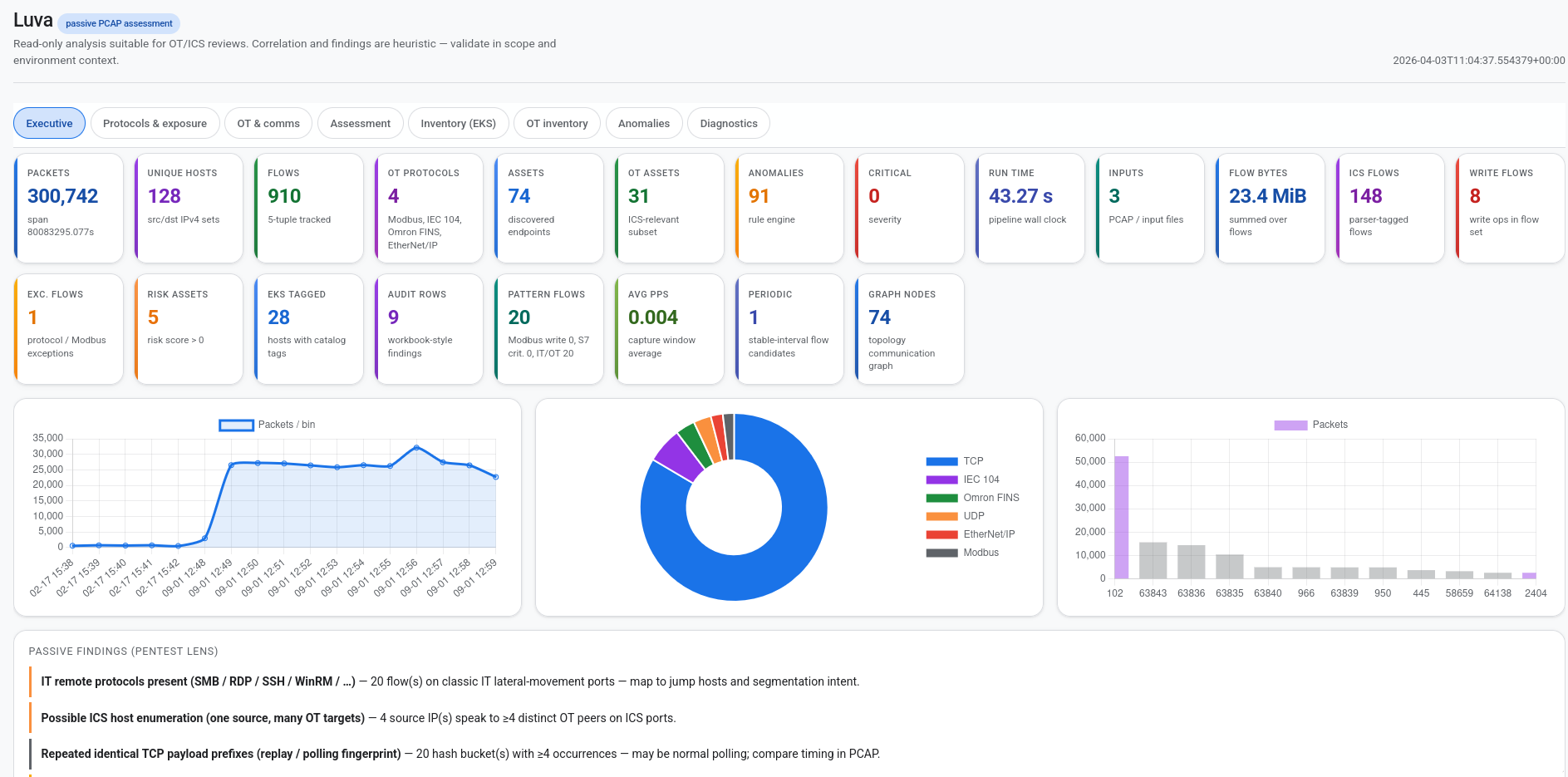

图：生成的 HTML 报告中的执行摘要（点击 KPI 可进行深入查看）。Luva 离线分析 PCAP/PCAPNG；CLI 运行还会输出 JSON、CSV、GraphML 以及可选的通信图 / NDJSON 导出。

## 功能概览 | 领域 | 能力 | |------|----------------| | **协议** | 对捕获的 Ethernet/IP 流量（通过 **Scapy**）进行**十一**种内置 OT/ICS 协议的深度包检测式解析（见下表）。 | | **资产** | 发现终端（IP、MAC），推断**设备角色**（PLC、HMI、RTU、网关、工程站等），追踪**开放端口**、**ICS 特定字段**（如 Modbus 单元 ID、S7 机架/插槽、DNP3 地址提示）、来自 MAC OUI 的**厂商提示**、通信伙伴、字节/数据包计数，以及带有可读风险因素的**启发式风险评分**。 | | **流** | 构建**双向流**（5 元组式键），将 ICS 帧绑定到流，并聚合统计信息用于报告。 | | **拓扑** | 构建**逻辑网络/服务图**（资产和关系），并导出 **GraphML**（CLI 默认为 **`topology_.graphml`**），适用于 **Gephi**、**yEd** 或 **NetworkX**。 | | **检测** | 基于 YAML 的**规则引擎**，包含 Modbus、S7、DNP3 和通用规则；事件带有**严重性**（INFO → CRITICAL）和**类别**（协议、行为、网络、策略）。统计辅助程序在使用它们的代码路径中支持更丰富的分析。 | | **报告** | **JSON**（完整结构化报告）、**CSV**（资产、流、异常、**审计发现**）、**HTML**（单文件摘要仪表板），以及上述的 **GraphML**。**CLI 运行**会将 **UTC 时间戳**附加到每个工件的基本名称后，以便连续扫描不会覆盖文件（见 [输出文件](#output-files-cli-defaults)）。 | | **深度调查** | **`statistics.deep_survey`**：捕获窗口、端口/DNS/HTTP 聚合、TLS 猜测、**`cleartext_hints`**、**`ics_port_visibility`**、Banner、时间线 —— 以及 **OT 敏感明文**启发式规则（见下文）。 | | **威胁导向汇总** | **`statistics.threat_patterns`**：被动提示，如 Modbus 写入流、S7 关键操作族、流上的 IT 远程访问端口、扫描器/凭据特征字符串、ARP/广播噪声、重复的 TCP 负载指纹、顺序多目标 ICS 访问 —— 在 JSON/HTML（**威胁模式**选项卡）中展示，并从 **`audit_workbook`** 进行交叉引用。 | | **OT 明文暴露** | **未加密工业负载**的数据包级检测（Modbus、IEC-104、S7、DNP3、OPC UA HEL、EtherNet/IP、BACnet/IP、SNMP community *已遮蔽*、包含 OT 令牌的 HTTP、通用 ICS TCP 端口）。作为 **`deep_survey.cleartext_ot_sensitive`** 暴露；**Network & cleartext** HTML 表格；汇入 **`pentest_insights`** 和审计发现 **`CLEARTEXT_OT_PAYLOAD`**。[详情](#deep-packet-survey-and-ot-cleartext-hints)。 | | **审计与证据** | JSON 元数据中每个输入文件的**证据保管链**哈希；结构化的 **`audit_workbook`**（发现、MITRE 提示、补救措施、被动暴露指数）；**Audit & pentest** 选项卡和 **`audit_findings.csv`**。见 [审计与证据](#audit-and-evidence-for-security-assessors)。 | | **EKS & Purdue** | 嵌入完整的 **ICS/EKS 组件分类法**（现场 → 企业），**每个资产的启发式 EKS 标签**，**Purdue / ISA-95 级别参考**，**IEC 62443 管道说明**，以及 **OT 分段**原则 —— 位于 **`analysis_report.json`** 的 **`eks`** 下和 HTML **EKS & Purdue** 选项卡中。 | | **安全模型** | **被动防护**：分析目标是常规捕获文件；设计上避免实时捕获接口。 | | **隐私** | **`anonymize_ips`**（确定性 IPv4 → 导出文件中的 `10.x.x.x`）和 **`mask_payload`**（在嵌套 JSON 中遮蔽原始负载/十六进制，**包括 OT 明文样本字段**：十六进制预览、HTTP 摘录、SNMP 遮蔽字符串），位于 **`AnalysisConfig`** 和 CLI **`--anonymize-ips`** / **`--mask-payload`**。 | ## CLI（`luva.py` 或 `luva` 命令） 从仓库根目录运行： ``` python3 -m venv .venv source .venv/bin/activate pip install -e . python luva.py capture.pcapng # 或者，在 editable install 之后： luva capture.pcapng ``` 多个捕获文件会合并到一次运行中： ``` python luva.py a.pcap b.pcapng ``` 默认情况：**完整**流水线，所有**十一**种内置解析器，最低严重性 **INFO**，输出位于 **`./reports/`**。流水线运行时，**简短的进度行**会作为 `[Luva] …` 打印到 **stdout**（规则、数据包通过、异常、拓扑、GraphML 路径）；除非禁用，否则**数据包计数**仍会输出到 **stderr**。使用 **`--quiet`** 可隐藏 `[Luva]` 行和导出横幅。常用选项： | 选项 | 描述 | |--------|-------------| | `-o`, `--output-dir` | 输出目录（默认：`reports`） | | `--mode` | `full`（完整）、`anomaly-only`（仅异常）、`asset-only`（仅资产）、`topology-only`（仅拓扑） | | `--min-severity` | `INFO`、`LOW`、`MEDIUM`、`HIGH`、`CRITICAL` | | `--protocols` | 逗号分隔的 slug，例如 `modbus,s7` | | `--custom-rules` | 额外的 YAML 规则目录 | | `--formats` | 逗号分隔的输出：`json`、`csv`、`html`、`communication-map`、`anomalies-ndjson` 或 `all`（默认） | | `--chunk-size` | 每个输入文件的最大数据包数（`0` = 完整捕获；适用于快速采样） | | `--compare-baseline` | **之前完整 JSON** 报告的路径（例如 `analysis_report_20260115_083022.json`）；将 `statistics.baseline_diff` 添加到新 JSON 中 | | `--anomaly-subset-pcap` | 将异常引用的数据包（`packet_number` + 源文件名）写入此 PCAP | | `--anonymize-ips` / `--mask-payload` | 共享报告的隐私保护 | | `--no-graph` | 跳过拓扑 GraphML 导出 | | `--graph-path` | GraphML 基本路径；**UTC 运行时间戳**会插入到**扩展名之前**（与其他工件后缀相同） | | `--no-progress` | 禁用 stderr 上的数据包进度 | | `-q`, `--quiet` | stdout 上无 `[Luva] …` 阶段行且无 “Writing exports…” 横幅 | | `-v`, `--verbose` | INFO 级别日志 | 示例： ``` luva capture.pcapng -o ./out --mode asset-only --protocols modbus --anonymize-ips luva capture.pcapng --formats json,anomalies-ndjson --chunk-size 50000 ``` 验证规则 YAML（如果 `*.yaml` 中的每个规则都解析成功则退出代码为 `0`；出错则为非零）： ``` luva validate-rules /path/to/rules luva validate-rules luva/detection/rules ``` ### 输出文件（CLI 默认） 每次 CLI 运行都会生成一个 **UTC 后缀**，如 **`_YYYYMMDD_HHMMSS`**（例如 `_20260403_153045`），并将其附加到每个导出的**基本名称**扩展名之前。当非空时，JSON **`metadata.report_filename_suffix`** 会重复该后缀。 | 输出 | 描述 | |--------|-------------| | `analysis_report_.json` | 元数据、摘要、资产、流、拓扑、异常、统计信息 —— 包括 **`statistics.deep_survey`**、**`statistics.threat_patterns`**、**`statistics.event_timeline`**、可选的 **`statistics.baseline_diff`**、**`statistics.audit_workbook`**、**`statistics.pentest_insights`** | | `assets_.csv` | 表格化资产 | | `ot_assets_.csv` | OT/ICS 分类资产（ICS 端口、解析器标签、字段提示、推断角色） | | `flows_.csv` | 表格化流 | | `anomalies_.csv` | 表格化检测事件 | | `audit_findings_.csv` | 结构化审计工作表行（ID、严重性、MITRE ID、补救措施、标准参考） | | `anomalies_.ndjson` | 每行一个 JSON 对象（SIEM 友好）；使用 `--formats` 启用 | | `_.html` 或 `analysis_report_.html` | HTML 报告（单个输入 → 捕获主干；多个输入 → `analysis_report`）：**Executive**（可点击 KPI 深入查看）、**Protocols & exposure**、**OT & comms**、**Assessment**、**Inventory (EKS)**、**OT inventory**、**Audit & pentest**、**Threat patterns**、**Network & cleartext**、**ICS flows**、矩阵、**Anomalies**、**Diagnostics** | | `communication_map_.html` | **交互式 OT 通信图**（发布时从 `luva/output/static/` 嵌入 D3；否则使用 jsDelivr CDN）：主机（角色、厂商、风险）、有向链路及**每会话协议**、L4 端口、数据包/字节计数、写入标志；仅 ICS 过滤器；缩放/平移 | | `topology_.graphml` | 用于外部工具的图 | **库/测试：**如果您使用默认的 **`report_filename_suffix=""`** 构造 **`AnalysisConfig`**，报告器将保留**旧版名称**（`analysis_report.json`、`assets.csv` 等）以实现稳定的自动化。 ## 分析模式（CLI 和 Python API） CLI **`--mode`** 标志对应 `AnalysisConfig.mode`： - **`full`** — 资产、流、拓扑、异常 - **`anomaly-only`** — 跳过拓扑/图导出路径 - **`asset-only`** — 仅资产；在流水线允许的情况下跳过异常规则执行 - **`topology-only`** — 侧重拓扑的路径 ## 支持的 ICS / OT 协议 | 协议 | Slug | 典型端口 | 用途 | |----------|------|-----------------|---------------------| | **Modbus/TCP** | `modbus` | 502 | PLC、HMI 和现场设备之间的寄存器/线圈读写；在工业以太网上非常常见。 | | **S7comm** | `s7` | 102 | Siemens S7 会话和循环数据；工程和 PLC I/O。 | | **DNP3** | `dnp3` | 20000 | SCADA/远程站式消息传递（串行 DNP3 的 TCP 适配）。 | | **OPC UA** | `opcua` | 4840 | 客户端-服务器（及发布/订阅）访问标签、报警、方法和历史数据。 | | **EtherNet/IP** | `enip` | 44818 | CIP 封装；Allen-Bradley / Rockwell 式 I/O 和显式消息传递。 | | **IEC 60870-5-104** | `iec104` | 2404 | 基于 TCP 的电力系统远动（APCI/ASDU）。 | | **BACnet/IP** | `bacnet` | 47808 | 楼宇自动化：对象、属性、报警、调度（UDP/TCP；BVLC + APDU 子集）。 | | **MQTT** | `mqtt` | 1883, 8883, 8884, 9001 | 轻量级发布/订阅；IIoT 网关和云链接 SCADA。 | | **SNMP** | `snmp` | 161, 162 | 监控和管理（Get、traps）；网络设备和某些嵌入式设备。 | | **Omron FINS** | `omron_fins` | 9600 | 基于 TCP/UDP 的工厂接口网络服务（被动帧子集）。 | | **GE SRTP** | `ge_srtp` | 18245, 18246 | 服务请求传输协议信封（被动子集）。 | **默认启用的 slug**（同样的十一个）：`modbus`、`s7`、`dnp3`、`opcua`、`enip`、`iec104`、`bacnet`、`mqtt`、`snmp`、`omron_fins`、`ge_srtp`。使用 **`--protocols`** 限制该集合。 端口注册表仍然列出其他 OT 相关端口（例如 PROFINET、Foundation Fieldbus HSE）仅作为提示；除非在上表中列出，否则它们在本包中没有专用解析器。 ## 自定义规则 在 CLI 上使用 **`--custom-rules /path/to/dir`**，或在代码中设置 **`AnalysisConfig.custom_rules_dir`**。文件必须匹配内置规则模式（见 `luva/detection/rules/*.yaml`）。在部署自定义规则之前，使用 **`luva validate-rules DIR`** 检查文件。 ## Python API（库使用） ``` from pathlib import Path from luva.core.config import AnalysisConfig, AnalysisMode, utc_report_filename_suffix from luva.core.pipeline import AnalysisPipeline cfg = AnalysisConfig( input_files=[Path("capture.pcapng")], mode=AnalysisMode.FULL, export_formats=("json", "csv"), # omit keys you do not need chunk_size=0, compare_baseline=None, # e.g. Path("prior_report.json") anomaly_subset_pcap=None, # e.g. Path("anomaly_hits.pcap") report_filename_suffix=utc_report_filename_suffix(), # optional: match CLI timestamped names quiet=False, # set True to silence [Luva] stdout lines during run() ) result = AnalysisPipeline(cfg).run() # result.assets, result.flows, result.anomalies, result.to_dict() ``` ## 面向安全评估人员的审计与证据 被动运行包含面向从离线捕获进行工作的**审查员、审计员和渗透测试人员**的工件： | 工件 | 位置 | 用途 | |----------|--------|---------| | **输入完整性** | `metadata.input_evidence` | 每个文件：路径、文件名、大小、**磁盘存储字节**的 **SHA-256**（例如 `.pcap.gz` 是压缩后哈希）。`metadata.evidence_integrity_note` 说明如何将其用于**证据保管链**（复制或归档后重新哈希）。 | | **审计工作表** | `statistics.audit_workbook` | 结构化发现（`AUD-001` …）及其严重性、类别、叙述、证据摘要、**MITRE ATT&CK** 映射*提示*、补救文本，以及 **IEC 62443 / NIST SP 800-82** 风格参考；**被动暴露指数**（0–100，加权严重性 —— **不是** CVSS 评分）；**ICS 写入**流样本；**公共 IPv4** 资产；具有 **22 / 3389 / 5900** 的资产；与 `pentest_insights` 的交叉引用。 | | **HTML** | **Audit & pentest** 选项卡 | 哈希、范围/局限性、发现表和表面样本的可读摘要。 | | **CSV** | `audit_findings_.csv`（CLI）或 `audit_findings.csv`（如果 `report_filename_suffix` 为空） | 工作表发现的平面导出，与其他 CSV 并存。 | MITRE 和 IEC/NIST 参考是**来自被动流量的启发式标签** —— 在将其视为确认技术或合规差距之前，请务必根据您的**架构**、**CMDB** 和**威胁模型**进行确认。 ## 深度数据包调查和 OT 明文提示 流水线始终从被动元数据构建 **`statistics.deep_survey`**：捕获跨度、唯一 IP/MAC、热门 TCP/UDP 端口（带注册表标签）、每分钟时间线、DNS qname、HTTP `Host` 头、**`cleartext_hints`**（SSH/FTP/telnet/SNMP/HTTP 类计数）、**`banner_samples`**、**`tls`** 启发式规则以及 **`ics_port_visibility`**。 **`cleartext_ot_sensitive`** 会在负载看起来像**未加密的 OT 流量**时添加**有界的、数据包级**的行（默认最多 **40** 个去重样本）（跳过 TLS ClientHello）。类别包括但不限于：端口 502 上的 **Modbus TCP**（MBAP + 功能码；写入族 FC 评分更高）、**IEC-104** APCI 形状帧、端口 102 上的 **S7** TPKT、端口 20000 上的 **DNP3**、端口 4840 上的 **OPC UA** `HEL`、端口 44818 上的 **EtherNet/IP** 注册会话、UDP 47808 上的 **BACnet/IP** BVLC、**SNMPv1/v2c** community 字段（样本中**已遮蔽**，例如 `p*******c`）、包含 OT 相关令牌的 **HTTP** 请求/响应，以及来自端口注册表的其他 ICS 相关 TCP 端口上的**通用非 TLS 负载**。 每个样本包括端点、简短**摘要**和**截断的十六进制预览**或文本摘录。**`hits_by_category`** 计算每个匹配的数据包；样本按类别和流键去重。 - **JSON**: `statistics.deep_survey.cleartext_ot_sensitive` - **HTML**: **Network & cleartext** → *OT-sensitive cleartext (heuristic)* - **`pentest_insights`**: 被动发现和 **`summary_counts.cleartext_ot_packet_hits`** - **`audit_workbook`**: 当存在命中或样本时的 **`CLEARTEXT_OT_PAYLOAD`** 在共享导出文件之前使用 **`--mask-payload`** 以去除 `evidence_preview_hex`、`http_context_excerpt` 和 `snmp_community_redacted`。这些规则是**启发式的**（TCP 分段、隧道和非标准端口可能导致误报或噪声）；请在 PCAP 中验证可疑行。 ## 系统要求 - **Python 3.10+** - 依赖项：**Scapy**、**NetworkX**、**Rich**、**Typer**、**PyYAML**、**Jinja2**、**NumPy**（见 `pyproject.toml`） ### 超大型捕获（例如多 GB / ~20 GB） Luva 从磁盘流式传输数据包（RAM 中无完整捕获）。每流状态使用**固定内存**统计（Welford）而不是存储每个数据包的大小或到达间隔时间。时间线桶按**每分钟**计算；DNS/HTTP 基数有上限。**默认情况下**（`AnalysisConfig` / CLI 无大小覆盖），导出的流、通信矩阵和 **`communication_graph`** 边**无上限**（`max_flows_export`、`max_communication_matrix_ips` 和 `max_communication_graph_edges` 默认为 **`0`** = 包含所有内容 —— 完整报告）。如果需要更小的 JSON/HTML/CSV，请在 `AnalysisConfig` 上设置正限制。进度默认每 2 M 个数据包打印到 **stderr**（`show_progress`、`progress_packet_interval`）；阶段摘要使用 **stdout** 作为 `[Luva] …`，除非 `quiet=True`。**`.pcap.gz`** 仍需足够的**磁盘**空间来保存解压后的临时文件。 ## 样本 示例捕获文件位于 `luva/sample/`。许多 `.pcap` 文件在运行 `git lfs pull` 之前可能是 **Git LFS 指针**；某些 `.pcapng` 文件是常规二进制文件。 ### 公开协议冒烟测试捕获（`public_pcaps/`） 小型**第三方** PCAP（Wireshark SampleCaptures + [w3h/icsmaster](https://github.com/w3h/icsmaster)）一次性覆盖 **Modbus、S7、DNP3、OPC UA、EtherNet/IP 和 IEC 104**；使用您自己的捕获来演练 **BACnet、MQTT 和 SNMP** 解析器。 ``` ./public_pcaps/fetch_public_pcaps.sh # optional: re-download from the network python luva.py public_pcaps/*.pcap ``` 归属和上游 URL 列于 [`public_pcaps/SOURCES.txt`](public_pcaps/SOURCES.txt)。 ## 开发 ``` pip install -e ".[dev]" pytest luva/tests ot_baseline/tests ruff check luva ot_baseline luva.py baseline.py mypy luva ``` **CI：**[GitHub Actions](.github/workflows/ci.yml) 在 Python 3.10、3.12 和 3.13 上运行 **pytest**、**ruff** 和 **mypy**，针对 `main` / `master` 的推送和拉取请求。 **贡献：**见 [`CONTRIBUTING.md`](CONTRIBUTING.md)。**安全联系方式：**[`SECURITY.md`](SECURITY.md)。 ### GitHub 发布检查清单 | 项目 | 位置 | |------|-----------| | 开源许可证 | [`LICENSE`](LICENSE)（AGPL-3.0-only，在 `pyproject.toml` 中引用） | | 项目元数据和 URL | [`pyproject.toml`](pyproject.toml）（`Homepage`、`Repository`） | | 忽略本地/构建噪声 | [`.gitignore`](.gitignore) | | 自动化测试和 Lint | [`.github/workflows/ci.yml`](.github/workflows/ci.yml) | | 贡献者和安全说明 | [`CONTRIBUTING.md`](CONTRIBUTING.md), [`SECURITY.md`](SECURITY.md) | | README 截图 | [`img/main.png`](img/main.png) | ## 作者 由 **Cuma KURT** 开发 — [cumakurt@gmail.com](mailto:cumakurt@gmail.com) - [LinkedIn](https://www.linkedin.com/in/cuma-kurt-34414917/) - [GitHub repository](https://github.com/cumakurt/luva) ## 许可证 Luva 基于 **GNU Affero General Public License v3.0 only**（**AGPL-3.0-only**）授权。详见 [`LICENSE`](LICENSE) 文件。如果您将**修改**版本作为**网络服务**运行，AGPL 要求您向与该服务交互的用户提供相应的源代码。
