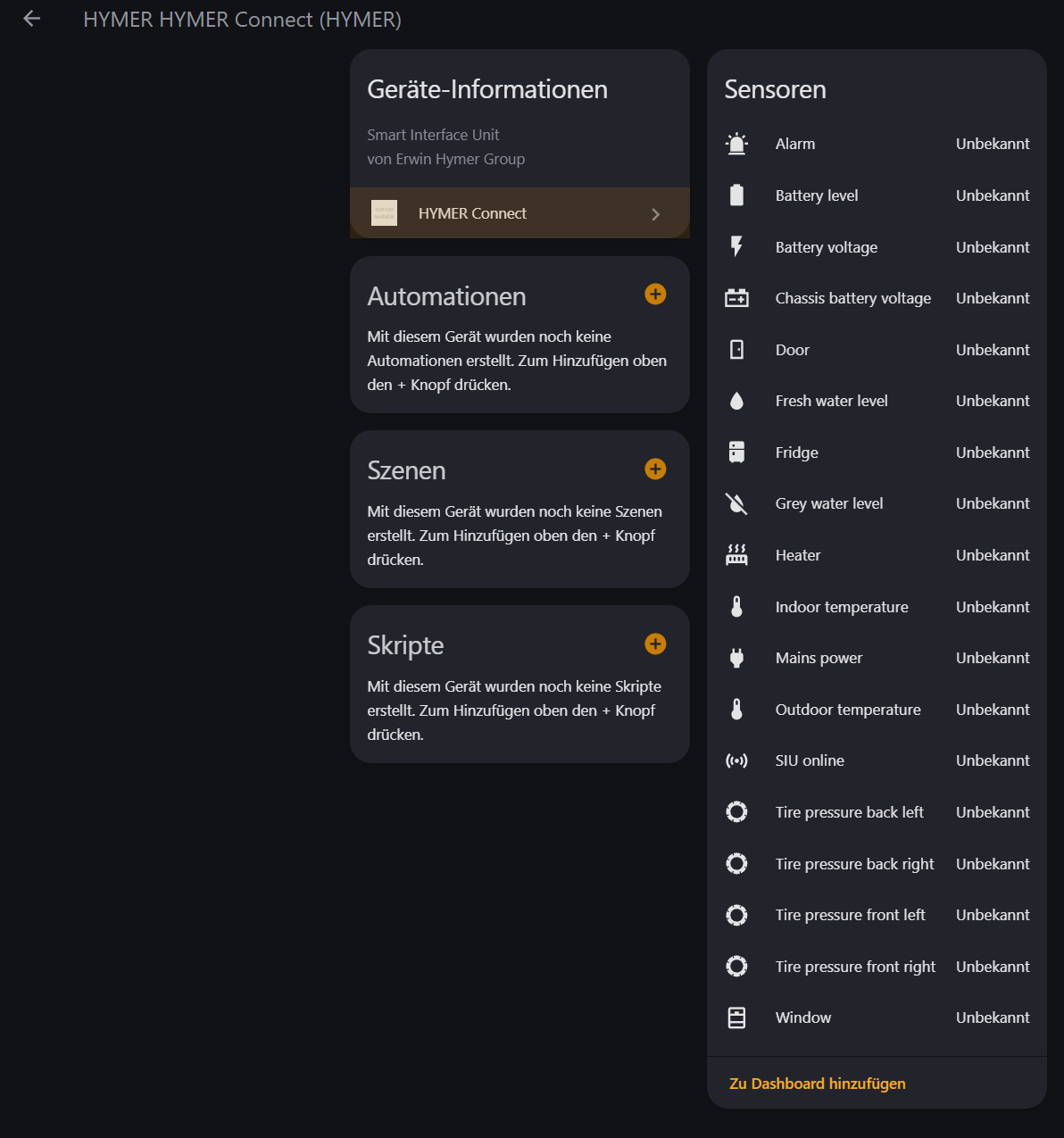

# HYMER Connect for Home Assistant [](https://github.com/hacs/integration) 用于将您的 HYMER / Erwin Hymer Group 房车或拖挂式房车连接到 [Home Assistant](https://www.home-assistant.io/) 的自定义集成。  ## 支持的品牌 此集成适用于所有配备了 **Smart Interface Unit (SIU)** 的 Erwin Hymer Group 品牌： | Brand | | Brand | |-------|-|-------| | HYMER | | Carado | | Bürstner | | Laika | | Dethleffs | | Sunlight | | Eriba | | FreeOnTour | | LMC | | Niesmann+Bischoff | ## 功能 ### 传感器 - **电池** — 电量 (%)，电压 (V)，底盘电池电压 (V) - **水箱** — 清水水位 (%)，灰水水位 (%) - **温度** — 室内 (°C)，室外 (°C) - **胎压** — 左前，右前，左后，右后 (bar) ### 二进制传感器 - **SIU 在线** — 车辆连接状态 - **市电** — 岸电已连接 - **门 / 窗** — 开/关状态 - **警报** — 警报系统激活 - **加热器 / 冰箱** — 运行状态 ### 仪表板 `dashboards/hymer_connect.yaml` 中包含了一个现成的 Lovelace 仪表板。 ## 安装 ### HACS (推荐) 1. 在 Home Assistant 中打开 HACS 2. 点击三点菜单 → **Custom repositories** (自定义仓库) 3. 添加 `https://github.com/BetaHydri/hymer-connect-ha` 为 **Integration** (集成) 4. 搜索 "HYMER Connect" 并安装 5. 重启 Home Assistant ### 手动安装 1. 将 `hymer_connect` 文件夹复制到您的 `custom_components/` 目录中 2. 重启 Home Assistant ## 配置 1. 前往 **Settings → Devices & Services → + Add Integration** (设置 → 设备与服务 → 添加集成) 2. 搜索 **HYMER Connect** 3. 选择您的品牌并输入您的 HYMER Connect 应用凭据 4. 集成将为您的车辆创建传感器实体 ## 仪表板设置 1. 前往 **Settings → Dashboards → + Add Dashboard** (设置 → 仪表板 → 添加仪表板) 2. 打开新仪表板 → 编辑 → 三点菜单 → **Raw configuration editor** (原始配置编辑器) 3. 粘贴 [`dashboards/hymer_connect.yaml`](dashboards/hymer_connect.yaml) 的内容 4. 保存 ## API 此集成与位于 `smartrv.erwinhymergroup.com` 的 HYMER Connect 云 API 通信。它使用与官方 HYMER Connect 网页和移动应用相同的 OAuth2 ROPC 身份验证。 ### 身份验证 | 参数 | 值 | |-----------|-------| | **端点** | `POST https://smartrv.erwinhymergroup.com/api/v2/oauth/token` | | **授权类型** | `password` (OAuth2 ROPC) | | **客户端认证** | HTTP Basic `OAUTH2_CLIENT:OAUTH2_CLIENT` | | **Content-Type** | `application/x-www-form-urlencoded` | | **Body** | `grant_type=password&username=&password=` | API 返回 `access_token`、`refresh_token` 和 `id_token` (JWT, RS256)。Token 刷新使用同一端点，参数为 `grant_type=refresh_token`。 `access_token` JWT 包含以下声明： - `account_number` — 用户账户的 UUID - `user_name` — 邮箱地址 - `scope` — `["default"]` - `tenant` — `"ehg"` (Erwin Hymer Group) - `client_id` — `"OAUTH2_CLIENT"` - `exp` — 过期时间戳 (Token 约在 15 分钟后过期) ### API 域 | 域 | IP | 用途 | |--------|----|---------| | `smartrv.erwinhymergroup.com` | 20.4.141.205 | 身份验证，SignalR 协商，Web 应用 | | `scc-api.smartrv.erwinhymergroup.com` | 20.103.22.48 | REST API 数据端点 | | `scc-rvtwin.smartrv.erwinhymergroup.com` | 13.107.226.45 | 车辆孪生数据 | | `scc-appcomm.smartrv.erwinhymergroup.com` | 20.4.141.205 | SignalR Hub (smartrv 的别名) | | `ehg-prod-signalr.service.signalr.net` | 变化 | Azure SignalR Service WebSocket | ### REST API 端点 所有端点都需要带有身份验证 `access_token` 的 `SCC-CsNgAccessToken` 请求头。 | 方法 | 端点 | 用途 | |--------|----------|---------| | GET | `/api/ehg/v1/accounts/me` | 当前用户账户信息 | | GET | `/api/ehg/v1/accounts/available` | 检查邮箱可用性 | | GET | `/api/ehg/v1/vehicles` | 已注册车辆列表 | | GET | `/api/ehg/v1/sius` | Smart Interface Unit 列表 | | GET | `/api/ehg/v1/sensors` | 传感器数据 | | GET | `/api/ehg/v1/legal-docs/latest` | 最新法律文档 | | GET | `/api/ehg/v1/firmwares/sius` | SIU 固件信息 | | POST | `/api/ehg/v1/updates` | 更新管理 | | POST | `/api/ehg/v1/accounts/standard/resetPassword` | 密码重置 | | GET | `/api/rv-twin/sensors/sync` | RV 孪生传感器同步 | | GET | `/api/rv-twin/rv-model/documents` | RV 型号文档 | | GET | `/api/rv-twin/rv-model/filters-hierarchy` | RV 型号筛选层级 | | GET | `/api/service-catalogue/services` | 服务目录 | | GET | `/api/push-notifications/subscriptions/scu` | 推送通知订阅 | | GET | `/datahub/negotiate` | SignalR 协商 (无需认证) | ### HTTP 请求头 | 请求头 | 描述 | |--------|-------------| | `SCC-CsNgAccessToken` | OAuth2 访问令牌 | | `SCC-CsNgRemoteToken` | OAuth2 刷新令牌 | | `SCC-Locale` | 语言代码 (例如 `de`, `en`) | | `SCC-PinCode` | 用于某些操作的 PIN 码 | | `SCC-ScuUrn` | 用于设备特定请求的 SIU URN | ### 架构 ``` graph TD AUTH["smartrv.erwinhymergroup.com
POST /api/v2/oauth/token
(OAuth2 ROPC + HTTP Basic Auth)"] API["scc-api.smartrv.erwinhymergroup
REST API data endpoints
(SCC-CsNgAccessToken header)"] AUTH -->|access_token| API VD["Vehicle Data
/api/ehg/v1/
vehicles, sius, sensors"] RT["RV Twin
scc-rvtwin
sensors/sync"] SR["SignalR Hub
scc-appcomm
/datahub (real-time)"] API --> VD API --> RT API --> SR SIU["SIU (Smart Interface Unit)
Vehicle gateway (cellular/BLE)"] VD --> SIU RT --> SIU SR --> SIU TH["Truma Heater
Alde Boiler
Hegotec Lights"] DO["Dometic
Fridge
Victron"] SE["Sensors
Battery, Temp
Water, TPMS"] SIU -->|Vehicle Bus| TH SIU -->|Vehicle Bus| DO SIU -->|Vehicle Bus| SE ``` ### SignalR DataHub (实时通信) SIU 通过 Azure SignalR Service hub 与云端通信。该应用使用 `@microsoft/signalr` 库。 | 属性 | 值 | |----------|-------| | **协商 URL** | `POST https://scc-appcomm.smartrv.erwinhymergroup.com/datahub/negotiate?negotiateVersion=1` | | **WebSocket URL** | `wss://ehg-prod-signalr.service.signalr.net/client/?hub=datahub` | | **协议** | JSON (SignalR JSON 协议，使用 `\x1e` 分隔符) | | **协商认证** | `Authorization: Bearer ` + `SCC-CsNgAccessToken: ` | | **WebSocket 认证** | 来自协商响应的 JWT 作为 `access_token` 查询参数传递 | 连接状态：`connecting` → `established` → `disconnected` (具有自动重连策略)。 ### 通信路径 **云端路径** (此集成使用)： ``` Home Assistant → HTTPS REST API → EHG Backend → SignalR DataHub → SIU (via cellular) ``` **BLE 路径** (本地，此集成未使用)： ``` Mobile App → BLE UART → SIU → Vehicle Bus → Connected Components ``` SIU 通过车辆的蜂窝调制解调器连接到云端。当 BLE 和云端同时可用时，应用优先使用云端路径。 ### Protobuf 消息类型 车辆通信使用 Protocol Buffers 进行结构化消息传递。在应用包中发现的关键消息类型： #### 车辆数据 | 消息 | 用途 | |---------|---------| | `ConnectedComponent` | 车辆总线上的单个设备 | | `ConnectedComponents` | 所有组件的集合 | | `ConnectedComponentControls` | 组件的控制命令 | | `ConnectedComponentSettings` | 组件的配置 | | `ConnectedComponentValue` / `Values` | 传感器和状态值 | | `NonCommunicatingComponents` | 离线/不可达组件 | #### 设备管理 | 消息 | 用途 | |---------|---------| | `DeviceTwin` | Azure IoT 风格的设备孪生 | | `DeviceInfo` / `DeviceInfoPatch` | 移动设备注册 | | `MobileDevices` | 已注册移动设备列表 | #### 遥测与诊断 | 消息 | 用途 | |---------|---------| | `Telemetry` / `Telemetries` | 实时遥测数据 | | `DiagnosticsData` / `DiagnosticsDataItem` | 诊断信息 | | `SystemEvent` / `SystemEvents` | 系统事件日志 | | `Statistic` / `Statistics` | 使用统计 | #### 自动化与通知 | 消息 | 用途 | |---------|---------| | `Scenario` / `Scenarios` | 自动化场景 | | `ScenarioResult` / `ScenarioType` | 场景执行结果 | | `Notification` / `NotificationSubscriptions` | 推送通知管理 | | `AlarmType` | 警报定义 | ### 应用登录流程 (通过 PCAPdroid 观察) 全新登录期间的完整网络流程，按顺序排列： | 步骤 | 域 | 发送字节 | 接收字节 | 用途 | |------|--------|-----------|---------------|---------| | 1 | `firebaseinstallations.googleapis.com` | 1.7 KB | 5.2 KB | Firebase SDK 初始化 | | 2 | `firebase-settings.crashlytics.com` | 1.5 KB | 6.1 KB | Crashlytics 配置 | | 3 | `api2.branch.io` | — | — | Branch.io 分析 | | 4 | `config.mapbox.com` | 3.7 KB | 6.0 KB | Mapbox 地图配置 | | 5 | `distributions.crowdin.net` | 5.1 KB | 443.8 KB | 翻译字符串下载 | | 6 | **`smartrv.erwinhymergroup.com`** | **4.5 KB** | **14.8 KB** | **认证 + 配置** | | 7 | **`scc-api.smartrv.erwinhymergroup.com`** | **11.2 KB** | **14.4 KB** | **REST API 调用** | | 8 | **`scc-rvtwin.smartrv.erwinhymergroup.com`** | **2.7 KB** | **429.0 KB** | **车辆孪生数据** | | 9 | `firebaselogging-pa.googleapis.com` | 2.5 KB | 5.9 KB | Firebase 事件日志记录 | ### Firebase (不用于身份验证) 该应用包含 Firebase SDK，但**不**使用 Firebase 进行主要身份验证： | 属性 | 值 | |----------|-------| | Firebase 项目 | `smart-caravan-ddde6` | | Firebase API 密钥 | `AIzaSyA1raPCBXULGkXVIBHjkDTI1IWJuDX9D9k` | | Firebase 数据库 URL | `https://smart-caravan-ddde6.firebaseio.com` | | 密码登录 | 在项目级别**已禁用** | Firebase 仅用于：Crashlytics (崩溃报告)、Analytics (分析)、Remote Config (远程配置) 和 Installations (安装)。 ### 关键术语 | 术语 | 描述 | |------|-------------| | **SIU** | Smart Interface Unit — 中央车辆网关模块 | | **SCU** | Smart Control Unit (SIU 的旧称) | | **CSNG** | 内部平台代号 | | **EHG** | Erwin Hymer Group | | **Connected Component** | 车辆总线上的任何设备 (加热器、冰箱、灯光等) | | **DataHub** | 用于实时云端通信的 SignalR hub | | **RV Twin** | 车辆的数字孪生表示 | | **PIA** | Platform Integration API (内部) | | **FOTA** | 固件空中升级 | | **BOS Battery** | 电池管理系统品牌 | | **WWL** | 无线水位传感器 | ### 源应用分析 此集成逆向工程自： - **HYMER Connect** Android 应用 v2.10.14 (`com.e.hymerconnect`) - React Native 应用，使用 Hermes 字节码引擎 (编译后的 JS，约 13 MB) - Nordic Semiconductor BLE 协议栈，用于本地 SIU 通信 - Microsoft SignalR (`@microsoft/signalr`)，用于实时云端通信 - Protocol Buffers，用于结构化车辆消息 - OkHttp，用于 HTTP 网络 - 位于 `smartrv.erwinhymergroup.com` 的 Web 应用 SPA (React + Vite，提供了认证端点发现) - Azure 基础设施：API Management、SignalR Service、Spring Boot 后端 (nginx/1.25.1) ## 开发状态 - [x] API 基础 URL 已发现 - [x] 认证端点已发现 (`/api/v2/oauth/token` 使用 HTTP Basic Auth) - [x] 认证测试成功 (返回 access_token + refresh_token) - [x] 集成骨架 (配置流程、协调器、传感器、二进制传感器) - [x] HA 集成登录正常工作 — 已创建带有实体的设备 - [x] 通过 REST API 获取车辆信息 (`/api/v2/assets`) - [x] 通过 REST API 获取账户信息 (`/api/v2/accounts/me`) - [x] 重新认证流程支持 - [x] 仪表板 YAML - [x] SignalR WebSocket 连接 + 认证正常工作 - [ ] **🔴 获取传感器数据的 SignalR hub 方法名** ← 当前阻碍点 - [ ] 实际传感器数据映射到实体 - [ ] 气候控制实体 (加热器目标温度) - [ ] 开关实体 (灯光、USB、水泵) - [ ] 遮盖实体 (遮阳篷、车顶、穹顶) - [ ] SignalR 实时推送更新 - [ ] 设备追踪器 (GPS 位置) ## 贡献 本项目需要有关 **逆向工程 SignalR 协议** 的帮助。详情请参阅上方的 [SignalR DataHub 部分](#signalr-datahub-real-time-communication)。 **已正常工作：** - OAuth2 身份验证 ✅ - 用于车辆/账户信息的 REST API ✅ - SignalR WebSocket 连接 ✅ **受阻部分：** - 应用用于从 SIU 请求传感器数据的确切 SignalR hub 方法名 - 该方法名被编译到 Hermes 字节码 v96 中，无法作为纯字符串提取 - 已测试 40 多个方法名 — 均返回 "Method does not exist" **所需工具：** - Hermes 字节码 v96 反编译器 (hbctool 仅支持到 v90) - 或：在已 root 的 Android 设备上使用 Frida 挂钩 `HubConnection.invoke()` - 或：iOS 应用分析 (可能包含可读的 JavaScript) 如果您拥有一辆 EHG 车辆并能提供帮助，请提交一个 issue！ ## 许可证 本项目不隶属于 Erwin Hymer Group，也未受其认可。
