Sigma Vision

将数小时的停车监控录像转化为可操作的关键时刻 —— 识别事件，节省时间。

Beantech Spring Hackathon 2026 · 挑战 2：从视频到价值

Lorenzo Di Bernardo · UNITS-AIDA  |  Giovanni Mason · UNIVE  |  Lorenzo Gobbo · UNIPD

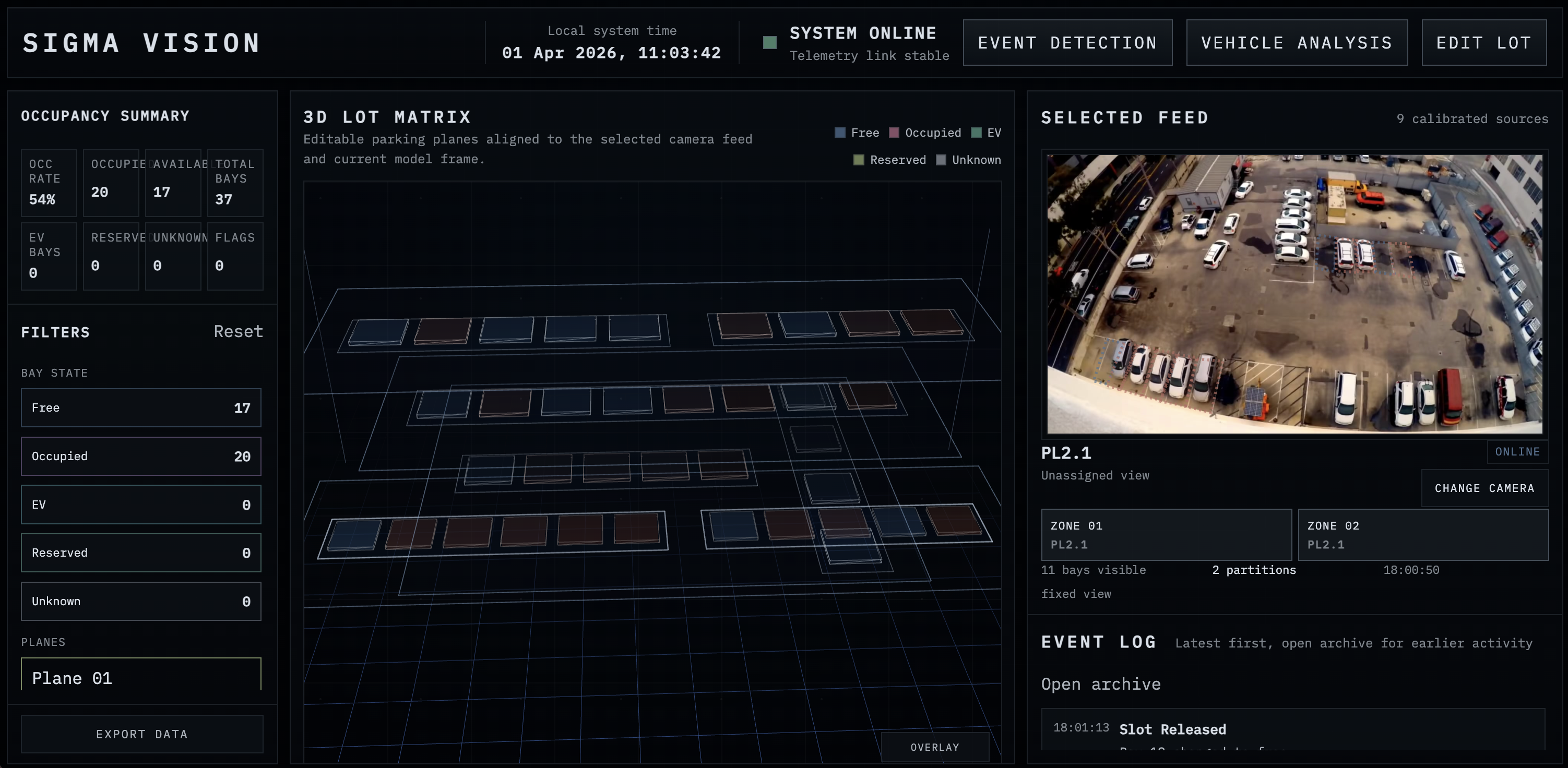

## Sigma Vision 的功能 停车设施每月产生数千小时的监控录像，但几乎从未被分析过。操作员浪费整个班次在录像中搜寻单一事件。传统的 ERP 系统处理计费，但对停车场内实际发生的情况——排队形成、滞留时间违规、冲突、逆行 maneuvers——视而不见。 **Sigma Vision 代替操作员观看视频。** 它摄取多摄像头停车画面，运行实时车辆检测和跟踪，计算占用率和流量指标，检测行为安全事件，并通过带有 3D 数字孪生的交互式仪表板呈现所有内容。以前需要 3-4 小时人工审查的工作现在只需几分钟。 这不是一个演示笔记本。这是一个在实时演示期间实时处理视频的全栈应用程序。  ## 演示 所有内容在一台机器上实时运行。没有预录制的，没有预计算的指标。 1. **`/live`** — 3D 数字孪生实时更新。点击任何车位查看详情卡（状态、置信度、停留时间）。切换摄像头。按区域或楼层筛选。 2. **`/analysis`** — 在摄像头画面上绘制计数线。将其启用。观看车辆穿过 —— 计数器实时递增。 3. **`/events`** — 创建带有区域的安全任务。当检测到行为时，事件徽章闪烁。下载 5 秒证据片段。 4. **`/live`** — 返回设施指标。浏览事件存档。导出为 CSV。 ## 快速开始 ### Docker (推荐) ``` git clone https://github.com/diiibe/Sigma-Vision.git && cd Sigma-Vision docker compose up demo # 打开 http://localhost:5173 ``` Docker 镜像包含预置的演示状态：视频、模型权重、空间配置和示例事件。开箱即用。 ### 本地开发 ``` # 1. Clone 并安装 frontend git clone https://github.com/diiibe/Sigma-Vision.git && cd Sigma-Vision npm install # 2. Python 环境 python3 -m venv .venv && source .venv/bin/activate pip install -r backend/requirements.txt # 3. 放置 assets # - .mp4 视频文件位于 demo/videos/ # - YOLOv8s-VisDrone weights 位于 backend/model/yolov8s_visdrone.pt # (来自 HuggingFace: mshamrai/yolov8s-visdrone) # 4. 运行 full stack npm run dev:demo # Frontend: http://localhost:5173 — Backend: http://localhost:8000 ```

环境变量

| Variable | Default | Description | |---|---|---| | `HACK26_STATE_DIR` | `backend/state` | 配置 + 运行时存储的根目录 | | `HACK26_DEMO_ASSETS_DIR` | `demo/` | 演示视频和停车场定义的路径 | | `HACK26_CORS_ORIGINS` | `http://localhost:5173` | 允许的 CORS 来源 | | `HACK26_BOOTSTRAP_LAYOUT` | `blank` | 初始布局模式 (`legacy` 或 `blank`) | | `DEMO_MODE` | `0` | 启用带有预置状态的演示模式 |

设置说明

- **模型权重** 不包含在 git 仓库中（太大）。RCNN 权重（~90 MB）在 Docker 构建期间自动下载。对于本地开发，请将 `yolov8s_visdrone.pt` 放入 `backend/model/`。 - **首次运行** 可能较慢 —— ffmpeg 从视频文件中提取帧并将其缓存为 JPEG。后续运行很快。 - **仅 CPU** 为默认设置。不需要 GPU。YOLOv8s 在 CPU 上以约 48ms/帧运行。 - **YOLO11s** 权重（`yolo11s.pt`）用于安全模块，包含在仓库根目录中（19 MB）。

## 挑战一致性 ### 必需指标 — 全部实现 | 必需指标 | 实现 | 查看位置 | |---|---|---| | **车辆计数** | 每帧 YOLOv8s-VisDrone 检测，使用匈牙利算法进行跟踪。分区域和全设施计数。 | 仪表板分析面板，`/analysis` 实时画面 | | **实时占用率** | 使用 ROI 池化的每车位 ResNet50 RCNN，通过滞后 FSM（状态改变前需 N 帧确认）稳定。每个周期进行区域和设施汇总。 | 3D 数字孪生，仪表板占用率 | | **平均停留时间** | 源于占用状态转换：在 OCCUPIED→FREE 时记录时间戳。持续时间 = 转换之间的差值。 | 车位详情卡，事件历史 | | **入口/出口计数** | 用户定义的计数线，通过质心轨迹分析（8 帧历史）进行定向穿越。记录带有跟踪 ID、时间戳、置信度的事件。 | `/analysis` 计数器，`/counting` 时间线，CSV 导出 | ### 涉及的加分领域 | 加分领域 | 覆盖范围 | |---|---| | **高级分析** | 轨迹跟踪（质心轨迹），带时间平滑的密度区域监控 | | **深度洞察** | 占用率叠加热力图（停留模式、周转率），拥堵检测，基于阈值的报警（容量、流速、净流量） | | **多摄像头** | 每摄像头独立线程，全设施聚合，UI 内摄像头切换。 | | **AI 就绪** | 仅 CPU 推理，ONNX 可导出模型，SQLite（无数据库服务器）。 | | **隐私设计** | 事件驱动存储（片段，非连续视频），无人脸识别，无个人身份识别，可配置保留限制，GDPR 数据最小化 | ## 架构 ### 端到端流水线 ``` graph TD A["Raw Video
(per camera)"] --> B["Frame Extraction"] B --> C{"Detection"} C -->|Vehicles| D["YOLOv8s-VisDrone"] C -->|Persons| E["YOLO11s"] D --> F["Object Tracking"] E --> G["Person Tracking"] F --> H["Bay Occupancy
(RCNN + Hysteresis)"] F --> I["Line Crossing
Detection"] F --> J["Density
Monitoring"] G --> K["Behavioral
Event Detection"] H & I & J & K --> L["Metric Aggregation"] L --> M["Evidence Generation"] M --> N["REST / SSE API"] N --> O["React Dashboard

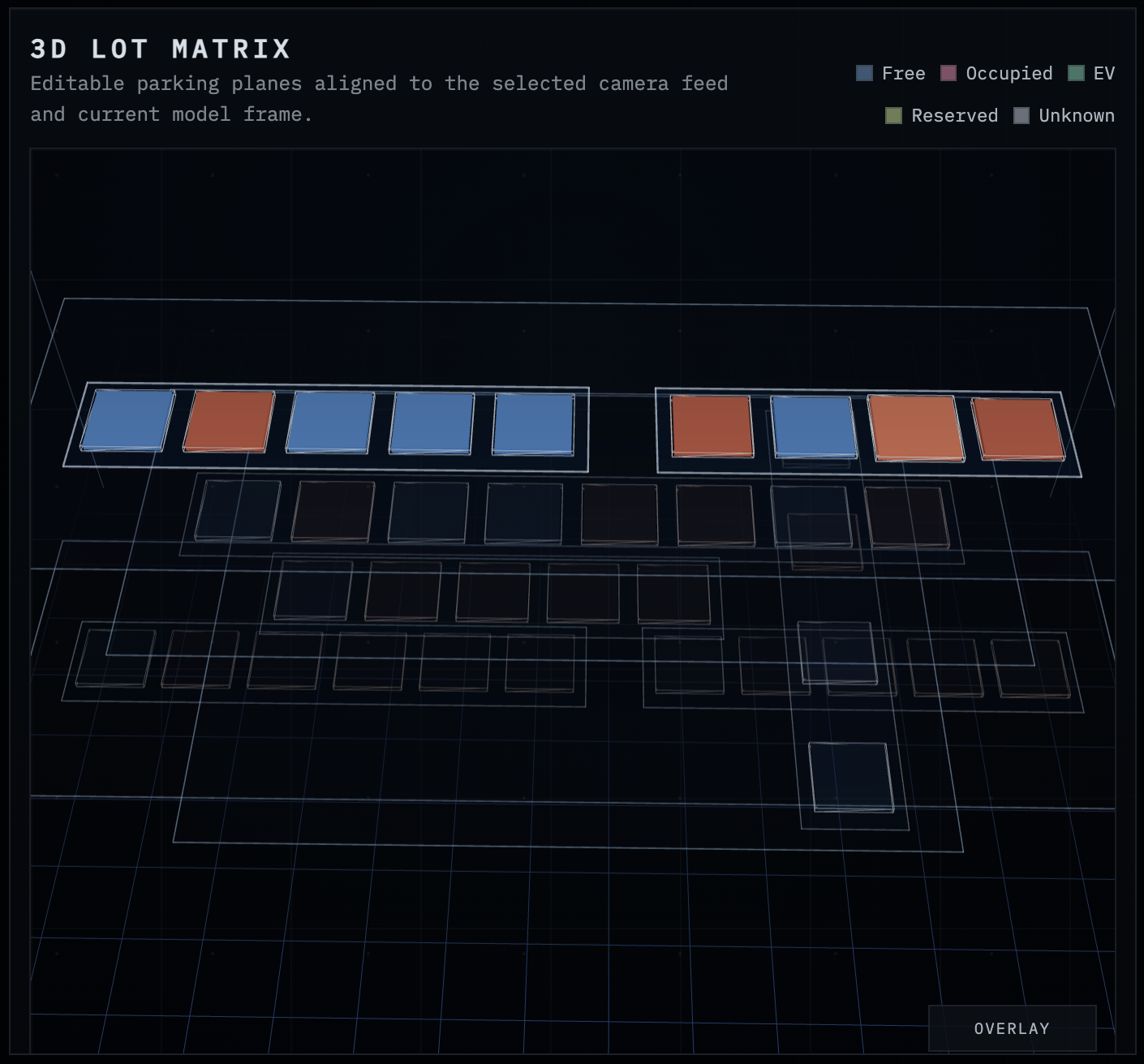

+ 3D Digital Twin"] ``` ### 三个功能模块 所有模块共享空间配置和摄像头基础设施，但运行**独立处理流水线**，拥有专用线程、模型和状态。 #### 模块 1 — 实时占用仪表板 (`/live`)  **显示内容：** - **左侧 — 分析：** 占用率，车位细分（占用/空闲/EV/预留/未知）及切换筛选，区域和楼层选择器，CSV 导出。 - **中间 — 3D 数字孪生：** 停车设施渲染为堆叠的 3D 层。每个车位是一个彩色立方体 —— 蓝色（空闲）、橙色（占用）、绿色（EV）、黄色（预留）。点击任何车位打开详情卡，显示状态、置信度、停留时间、摄像头和操作按钮（预留、跟踪、清除覆盖）。提供轨道控制用于平移/缩放/旋转。切换叠加热力图：占用停留（车位保持占用的时间）和车辆周转（车位状态改变的频率）。 - **右侧 — 监控：** 实时摄像头画面，带有按车位状态颜色编码的 SVG 多边形叠加。摄像头切换。带有严重性徽章和时间戳的事件日志。“打开存档”查看完整分页事件历史及范围筛选。 **工作流程：** 打开应用程序 —— 仪表板已经上线。后端调度器在后台循环中推进帧、运行检测、跟踪和 RCNN 分类。前端轮询快照并渲染更新。无需手动操作：操作员一目了然地查看设施状态，并在异常出现时深入了解。 #### 模块 2 — 车辆分析与计数 (`/analysis`, `/counting`)  操作员创建观察任务 —— 将摄像头与直接在摄像头图像上绘制的特定测量（计数线或密度区域）配对。 **工作流程 — 分步：** 1. **选择摄像头** 从下拉菜单中 —— 实时帧作为编辑画布出现。 2. **绘制观察。** 对于入口/出口计数：在图像上点击两点以定义计数线，命名，分配方向。对于密度监控：点击 3+ 点以定义多边形区域，设置容量阈值。 3. **启动任务。** 切换观察开启。后端为该摄像头生成专用计数线程 —— 以原始帧率运行 YOLO 检测和匈牙利跟踪，独立于占用流水线。 4. **观察模型工作。** 实时画面通过 SVG 叠加显示 YOLO 边界框 —— 默认为黄色，当车辆穿过入口线时变为绿色，出口时为红色。计数器在检测到穿越时实时更新。 5. **运行多个任务。** 同一摄像头（或不同摄像头）上最多 2 个同时任务。单个 `
