# ICS/OT 网络中针对 Siemens S7Comm 协议攻击的研究与检测
# 1. 引言
## OT 中的安全风险
由于 OT 环境的特殊要求，ICS 协议通常是：
- **专有的**，以确保制造商生态系统内设备之间通信的可靠性和最优化。
- **在设计上缺乏加密、身份验证或完整性机制**，以实现实时性能，因为这些安全特性需要额外的处理时间。

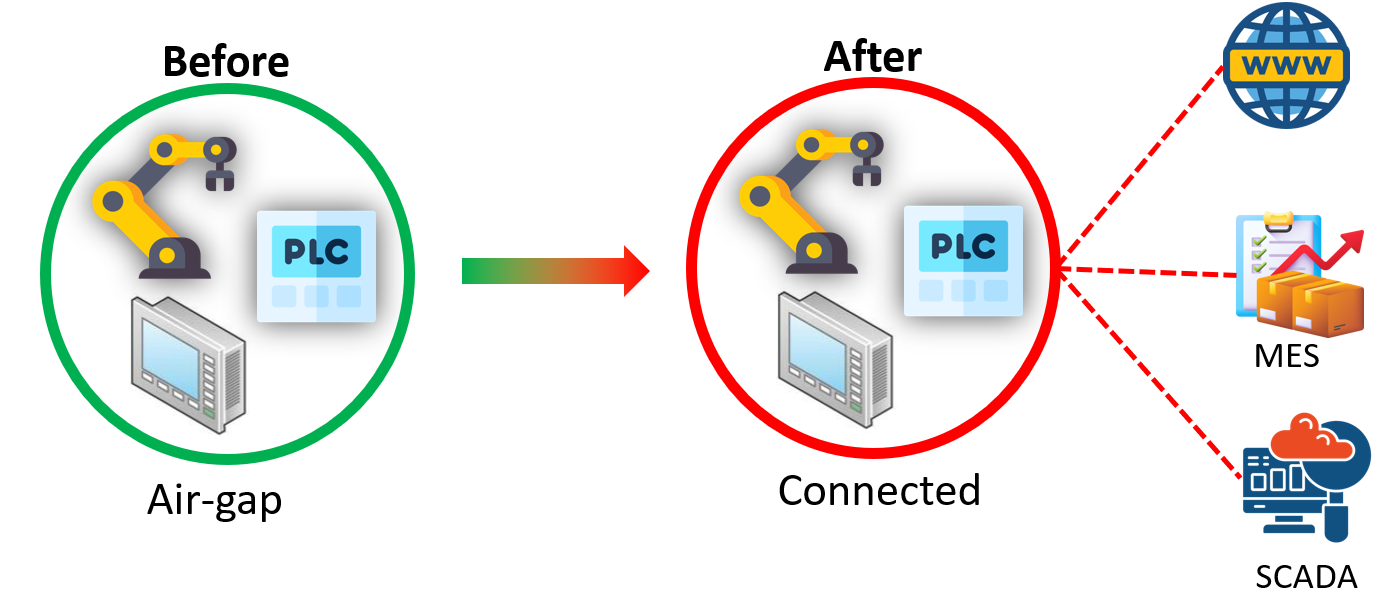

最初，人们认为不需要强大的安全性，因为工业工厂中的 OT 网络通常与外部世界隔离，使得外部攻击者的攻击面几乎为零。然而，随着工厂规模和复杂性的不断增加，现代 OT 网络需要更强的连通性来支持新的运营需求，例如连接到：
- **企业 IT 网络**，以将生产与供应链管理、资源规划和供应商管理等业务活动进行协调。
- **MES (制造执行系统)**，用于生产调度和执行管理。
- **SCADA (监控与数据采集系统)**，用于对工业过程进行集中监控和控制。
这种演变极大地改变了 OT 环境的攻击面。随着连通性的增加，攻击者有更多机会接触 OT 网络。这造成了技术上的鸿沟，因为许多工业协议是几十年前设计的，具有漫长的运行寿命，并且在设计时并没有考虑到现代网络安全原则。
## 挑战
在尝试保护 OT 网络安全时，面临的一些主要挑战包括：
- 网络攻击数量不断增加，其中许多被认为是出于国家行为体或政治动机。最近一些众所周知的攻击被归咎于与俄罗斯、中国或朝鲜等国家有关的组织。即使对攻击者有强烈的怀疑，也绝不要想着踏入他们的领地一步去进行调查。
- 工厂需要连续运行，这使得不可能以“安全设计”的理念从头开始重新设计现有系统。新的安全解决方案必须适应现有的工厂基础设施，而不是期望工厂去适应解决方案。此外，重要的不仅是解决方案的有效性，部署时间同样关键。在生产线上花费过多时间部署解决方案是不可接受的。每个人都知道在 CIA 三要素中，A（可用性）是 OT 环境中的最高优先级。然而，根据我的经验，直到你在现场工作，你才能真正理解那个“A”字有多重。成千上万的人日复一日、每周 7 天、每天 24 小时、一年 365 天连续工作，只为了确保这一个字。
- 将主动安全方法应用于工业设备（例如主动监控或安装安全代理）是极其危险的。在你出现并为了安装新的安全代理而重启它们之前，这些设备可能已经连续运行多年且没有出现任何问题。没人知道重启后会发生什么故障。大多数工业系统运行着厂商专有软件，并且由来自不同国家的多个承包商构建或集成。如果发生故障，无法保证仍然能获得厂商或承包商的支持。
因此，本论文旨在构建一个专为工业协议设计的被动监控解决方案，以最大程度地减少对工厂运营的影响。
从这些挑战来看，可以系统地将其归纳为 3 个主要问题：
```
flowchart LR
%% Row 1
A1["Availability and real-time requirements come first in OT.
Inline controls are risky."] --> B1["PLC traffic is rarely inspected."] --> C1["Deploy Suricata IDS
in passive mode on a SPAN port."] %% Row 2 A2["No authentication.
Benign and malicious traffic look alike."] --> B2["PLC programs can be modified freely
to disrupt the production process."] --> C2["Combine packet content,
direction, and source address."] %% Row 3 A3["Limited public documentation and
rulesets due to the proprietary nature
of industrial protocols."] --> B3["General IT rulesets are not suitable
for S7comm behavior and
industrial context."] --> C3["Build a scenario-based ruleset

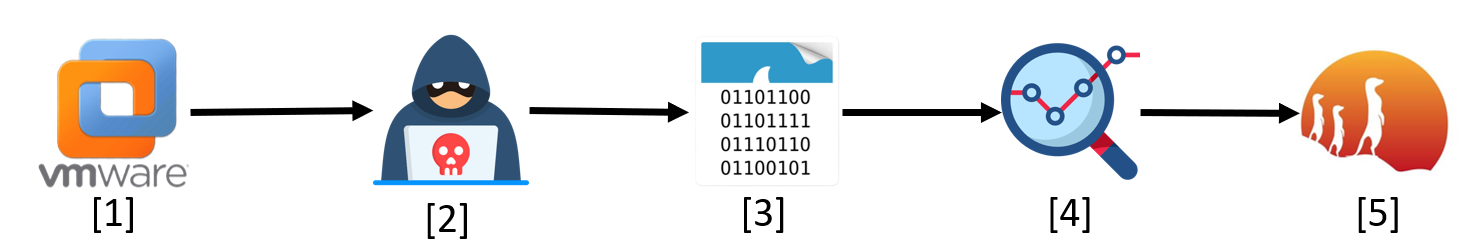

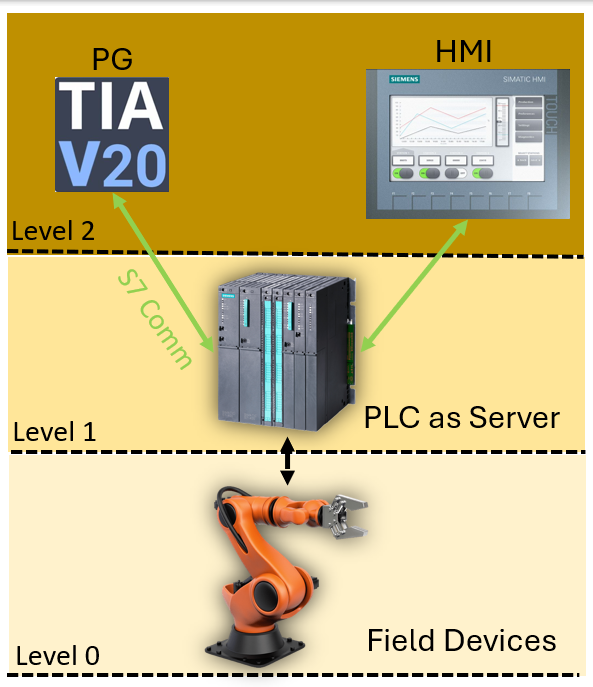

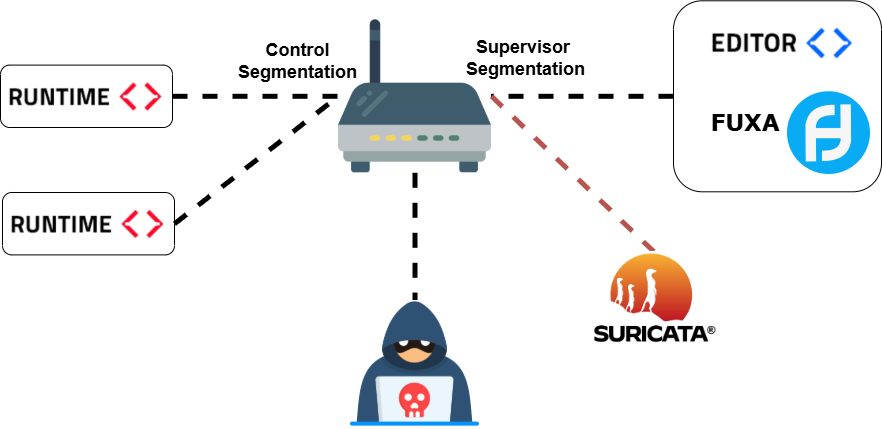

covering common attack scenarios."] classDef challenge fill:#FDE2D5,stroke:#E53935,stroke-width:2px,color:#000; classDef problem fill:#FFF2CC,stroke:#F9A825,stroke-width:2px,color:#000; classDef solution fill:#D9EAD3,stroke:#43A047,stroke-width:2px,color:#000; class A1,A2,A3 challenge; class B1,B2,B3 problem; class C1,C2,C3 solution; ``` # 2. 背景理论 两个主要的核心概念理论包括 **S7comm 协议** 和 **Suricata IDS**。 ## S7comm 协议 **Siemens S7**（或通常简称为 **S7 Comm**），是由 Siemens（德国）设计的一种专有协议，用于在 Siemens 生态系统内对工业设备进行编程、监控和控制。它通常由编程软件 Tia Portal（运行在工程工作站上）用于与 PLC 通信，以及 PLC 与 HMI 之间通信。该协议工作在控制器和监控层。S7 不在现场设备层工作（在该层，PLC 与传感器、执行器等其他现场设备进行通信。这通常由 Modbus、OPC UA 等其他协议完成）。  S7 Comm 用于旧款 PLC，如 S7-200、S7-300、S7-400。它不包含任何**身份验证**、**授权**、**加密**或**完整性**机制，所有数据均以明文形式传输。 有关 S7 Comm 协议的详细信息可以在[这里](./docs/Theory_S7.pdf)找到。 ## IDS  IDS（入侵检测系统）：监控网络流量并针对可疑活动生成警报。 检测方法： - **基于特征的**：使用预定义的规则或特征。 ➜ 检测稳定，误报率低。 - **基于异常的**：检测偏离正常行为的情况。 ➜ 能检测零日攻击，但误报率较高。 本论文采用 **Suricata IDS**，一种基于特征的入侵检测系统。 有关 IDS 的通用详细信息可以在[这里](./docs/Theory_IDS_1.pdf)找到，关于 Suricata IDS 的具体信息可以在[这里](./docs/Theory_IDS_2.pdf)找到。 # 3. 系统与方法论  1. **部署仿真**：在 VMware 上部署仿真环境 2. **构建攻击模块**：使用 Snap 7 和工具构建攻击场景 3. **流量收集与分析**：使用 Wireshark 捕获网络流量，分析 S7comm 数据包结构 4. **检测规则开发**：基于字节偏移、功能码、频率阈值和异常语法，将观察到的指标转换为 Suricata 特征。 5. **IDS 测试**：在流量副本上运行 Suricata，并将警报与每个模拟场景进行比较。 ## 3.1 部署仿真 在 VMware 上部署仿真环境。以下是网络拓扑：  - PLC（通过 OpenPLC Runtime v4 模拟）运行在控制段 - HMI（通过 Fuxa 模拟）运行在监控段 - Suricata IDS 运行在监控段 - 攻击者运行在外部段 *在现实中，IDS 将连接到核心交换机的 SPAN 端口，但在 VMware 中，只需将其放置在你要监控的同一 LAN 段中并开启混杂模式即可。这是因为 VMware 中的 vSwitch 在底层作为物理集线器而非“真正的”交换机工作。* ## 3.2 构建攻击模块 使用 **Snap 7** 和工具来构建攻击场景。 ## 3.3 流量收集与分析 使用 Wireshark 捕获网络流量，分析 S7comm 数据包结构。 ## 3.4 检测规则开发 基于字节偏移、功能码、频率阈值和异常语法，将观察到的指标转换为 Suricata 特征。 ## 3.5 IDS 测试 在流量副本上运行 Suricata，并将警报与每个模拟场景进行比较。
Inline controls are risky."] --> B1["PLC traffic is rarely inspected."] --> C1["Deploy Suricata IDS
in passive mode on a SPAN port."] %% Row 2 A2["No authentication.
Benign and malicious traffic look alike."] --> B2["PLC programs can be modified freely
to disrupt the production process."] --> C2["Combine packet content,
direction, and source address."] %% Row 3 A3["Limited public documentation and
rulesets due to the proprietary nature
of industrial protocols."] --> B3["General IT rulesets are not suitable
for S7comm behavior and
industrial context."] --> C3["Build a scenario-based ruleset
covering common attack scenarios."] classDef challenge fill:#FDE2D5,stroke:#E53935,stroke-width:2px,color:#000; classDef problem fill:#FFF2CC,stroke:#F9A825,stroke-width:2px,color:#000; classDef solution fill:#D9EAD3,stroke:#43A047,stroke-width:2px,color:#000; class A1,A2,A3 challenge; class B1,B2,B3 problem; class C1,C2,C3 solution; ``` # 2. 背景理论 两个主要的核心概念理论包括 **S7comm 协议** 和 **Suricata IDS**。 ## S7comm 协议 **Siemens S7**（或通常简称为 **S7 Comm**），是由 Siemens（德国）设计的一种专有协议，用于在 Siemens 生态系统内对工业设备进行编程、监控和控制。它通常由编程软件 Tia Portal（运行在工程工作站上）用于与 PLC 通信，以及 PLC 与 HMI 之间通信。该协议工作在控制器和监控层。S7 不在现场设备层工作（在该层，PLC 与传感器、执行器等其他现场设备进行通信。这通常由 Modbus、OPC UA 等其他协议完成）。  S7 Comm 用于旧款 PLC，如 S7-200、S7-300、S7-400。它不包含任何**身份验证**、**授权**、**加密**或**完整性**机制，所有数据均以明文形式传输。 有关 S7 Comm 协议的详细信息可以在[这里](./docs/Theory_S7.pdf)找到。 ## IDS  IDS（入侵检测系统）：监控网络流量并针对可疑活动生成警报。 检测方法： - **基于特征的**：使用预定义的规则或特征。 ➜ 检测稳定，误报率低。 - **基于异常的**：检测偏离正常行为的情况。 ➜ 能检测零日攻击，但误报率较高。 本论文采用 **Suricata IDS**，一种基于特征的入侵检测系统。 有关 IDS 的通用详细信息可以在[这里](./docs/Theory_IDS_1.pdf)找到，关于 Suricata IDS 的具体信息可以在[这里](./docs/Theory_IDS_2.pdf)找到。 # 3. 系统与方法论  1. **部署仿真**：在 VMware 上部署仿真环境 2. **构建攻击模块**：使用 Snap 7 和工具构建攻击场景 3. **流量收集与分析**：使用 Wireshark 捕获网络流量，分析 S7comm 数据包结构 4. **检测规则开发**：基于字节偏移、功能码、频率阈值和异常语法，将观察到的指标转换为 Suricata 特征。 5. **IDS 测试**：在流量副本上运行 Suricata，并将警报与每个模拟场景进行比较。 ## 3.1 部署仿真 在 VMware 上部署仿真环境。以下是网络拓扑：  - PLC（通过 OpenPLC Runtime v4 模拟）运行在控制段 - HMI（通过 Fuxa 模拟）运行在监控段 - Suricata IDS 运行在监控段 - 攻击者运行在外部段 *在现实中，IDS 将连接到核心交换机的 SPAN 端口，但在 VMware 中，只需将其放置在你要监控的同一 LAN 段中并开启混杂模式即可。这是因为 VMware 中的 vSwitch 在底层作为物理集线器而非“真正的”交换机工作。* ## 3.2 构建攻击模块 使用 **Snap 7** 和工具来构建攻击场景。 ## 3.3 流量收集与分析 使用 Wireshark 捕获网络流量，分析 S7comm 数据包结构。 ## 3.4 检测规则开发 基于字节偏移、功能码、频率阈值和异常语法，将观察到的指标转换为 Suricata 特征。 ## 3.5 IDS 测试 在流量副本上运行 Suricata，并将警报与每个模拟场景进行比较。
