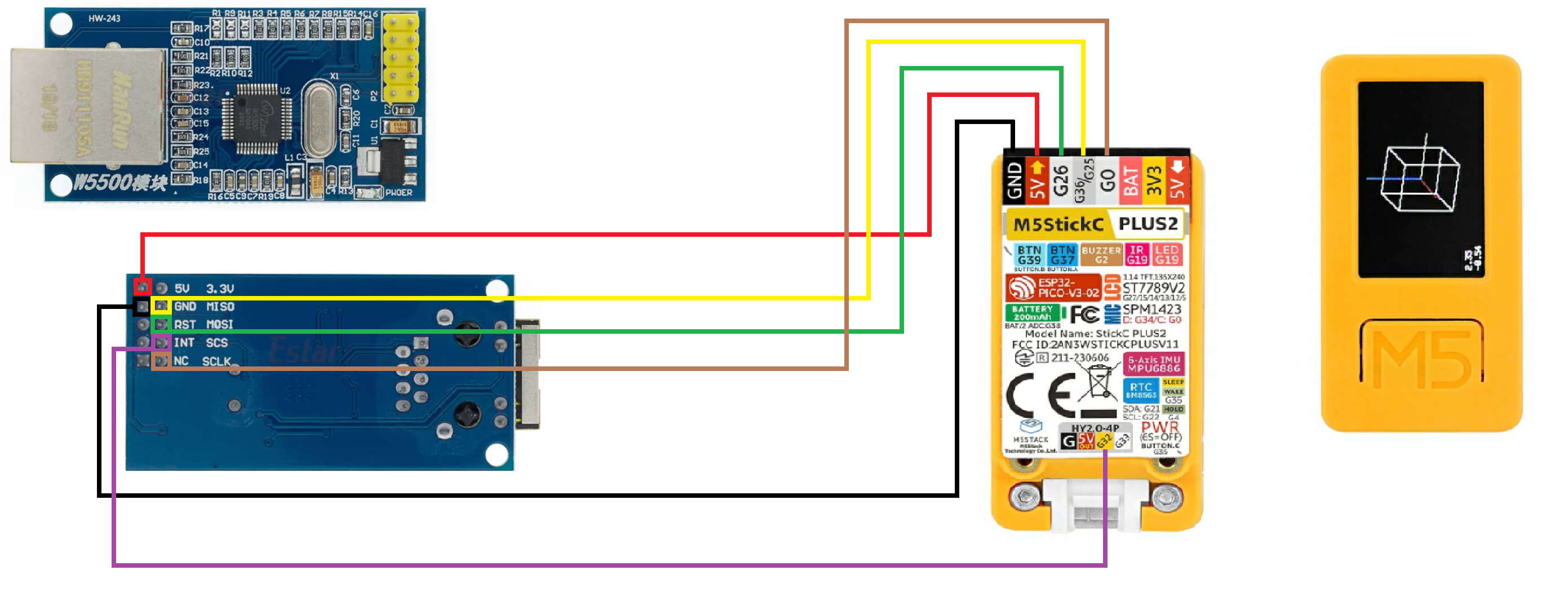

# Modbus TCP 审计工具     ## 概述 Modbus TCP Auditor Tool 是一款专为运营技术 (OT) 和工业控制系统 (ICS) 环境设计的专用硬件评估工具。该工具仅在支持 W5500 以太网的 M5StickC Plus2 生态系统上运行，为安全研究人员和工程师提供了一个用于协议分析、网络发现和漏洞评估的便携式平台。 ## 法律免责声明及使用条款 本软件和硬件配置仅供经授权的安全审计、学术研究和防御性工程使用。作者对任何滥用、未经授权的访问、设备损坏或生产停机不承担任何责任。在未获得明确、书面授权的情况下与可编程逻辑控制器 (PLC) 和 OT 网络进行交互是非法的，并会带来严重的安全和运营风险。 ## 预期使用场景 * 验证配备 IDS/IPS 功能的安全工业网关的弹性和规则配置。 * 为自动化与控制专业的大学生提供工业协议漏洞的实际、安全演示。 * 在预定的 OT 维护窗口期间执行常规的、经授权的安全评估。 * 模拟物理入侵场景，用于侧重于 IT/OT 融合和网络隔离测试的红队演练。 ## 核心功能 * **二层 / 三层发现：** * **隐蔽侦察 (Layer 2)：** 利用 MACRAW 引擎静默嗅探流量，并在不发送任何广播数据包的情况下通过数学推断得出子网规模。 * **低噪网络集成 (Layer 3)：** 一旦完成网络映射，它将利用延迟 GARP (免费 ARP) 冲突检查进行隐蔽的 IP 自动分配，从而避免嘈杂的 DHCP 请求。 * **协议指纹识别与 MAC 欺骗：** 通过 Modbus 封装接口 (MEI) 从目标中提取供应商、型号和固件版本数据。支持硬件级 MAC 欺骗，以伪装成合法的工程工作站（例如 Siemens、Schneider Electric、Rockwell Automation）。 * **主动内存审计：** 提供对 Modbus 数据结构的直接读写访问，包括线圈、离散输入、保持寄存器和输入寄存器。 * **目标压力测试：** 注入异常和格式错误的 Modbus TCP 负载，以评估目标 PLC 内部 TCP 协议栈和应用层解析器的健壮性。*(注意：此主动压力测试模块仅适用于隔离的测试台或数字孪生，因为它可能导致旧版 PLC TCP 协议栈发生拒绝服务)* ## 硬件要求 * **主控制器：** M5Stack M5StickC Plus2。 * **网络接口：** M5Stack LAN 模块 (W5500 芯片组)。虽然集成的 Wi-Fi 可用于基本连接，但 W5500 模块是二层 MACRAW 推断和硬件级数据包构建所必需的。 ## 硬件接线 (W5500 SPI 引脚) 要使用以太网功能（包括被动 L2 MACRAW 引擎），您必须通过 SPI 接口将 W5500 模块连接到 M5StickC Plus2。  **底部接口 (8-pin)：** * `SCLK` -> `G0` * `MOSI` -> `G26` * `MISO` -> `G36` *(注意：物理焊盘 G25/G36 共用)* * `5V` -> `5V` * `GND` -> `GND` **顶部接口 (4-pin Grove 端口)：** * `SCS / CS` -> `G32` ## 界面与导航控制 该工具专为现场单手操作而设计，利用设备的物理按钮和内部 IMU (惯性测量单元)。 * **按钮 A (正面按钮)：** * **短按：** 向前导航、增加值或更改当前选择。 * **长按 (A(L))：** 按住超过 800 毫秒以切换页面、大幅跳过（例如 +/- 100）或跳转到下一个内存地址范围。 * **按钮 B (侧面按钮)：** * **短按：** 确认选择、执行主动扫描/攻击或进入特定菜单。 * **长按 (B(L))：** 按住超过 800 毫秒以停止活动进程、返回上一级菜单或安全断开与目标的连接。 * **IMU (加速度计) 手势：** 向前或向后倾斜设备可修改导航方向（例如，在增加或减少内存地址之间动态切换）。 ## 安装与部署 ### 即插即用 (推荐) 对于希望无需管理编译环境或库依赖即可轻松部署的用户： 1. 从项目的 Releases 部分下载最新的 `modbus_tcp_auditor.bin`。 2. 在您的工作站上启动官方 M5Burner 软件。 3. 通过 USB 连接 M5StickC Plus2。 4. 选择相应的 COM 端口，加载 `.bin` 文件并执行烧录过程。 ### 从源代码编译 适用于代码审计、创建分支 或实施自定义修改： 1. 为 M5StickC Plus2 开发板配置 Arduino IDE。 2. 通过库管理器安装以下库： * `M5StickCPlus2` (最新版) * `Ethernet` by Various (v2.0.2) 3. 编译并将源代码上传到设备。 ## 许可证 本项目根据 GNU General Public License v3.0 授权。有关完整详细信息，请参阅 `LICENSE` 文件。 ## 作者 **z4y_d3n** * GitHub:
